SMAKN TB6600两相步进电机驱动装置

　　在非标自动化生产线、小型数控雕刻设备、3D打印运动模组、点胶机位移平台这类需要精准步进控制的场景里，步进电机驱动器是连接运动控制器与执行电机的核心中间部件，这款TB6600驱动单元的设计完全贴合这类中小负载步进控制的实际工程需求。从实际使用场景来看，它适配42、57系列两相混合式步进电机，支持32细分的电流调节档位，最大输出4A的相电流，供电电压覆盖9-40V直流区间，能够满足大部分桌面级工业设备、教学实验平台、小型输送定位机构的运动控制需求，在低速运行时通过细分设置可大幅降低电机的低频振动，提升运动平台的走刀、位移精度，避免丢步问题出现。

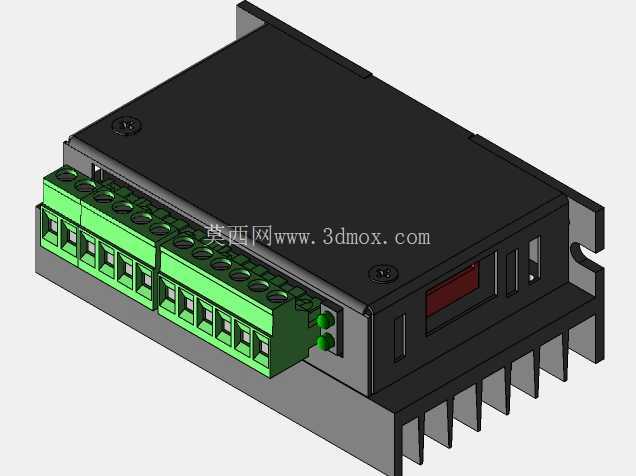

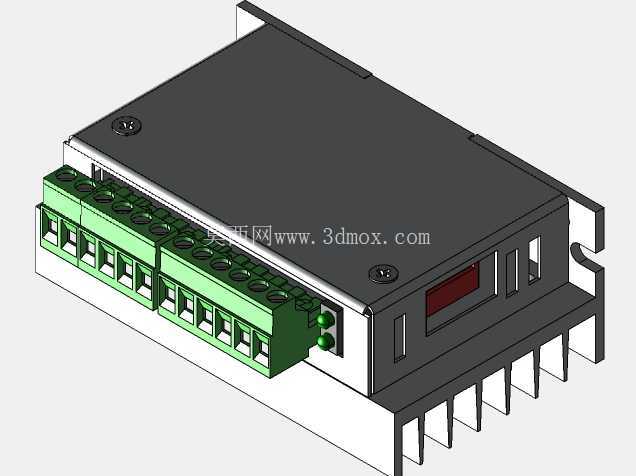

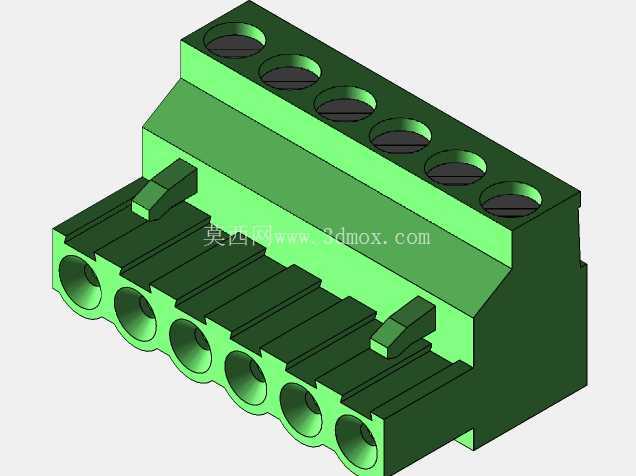

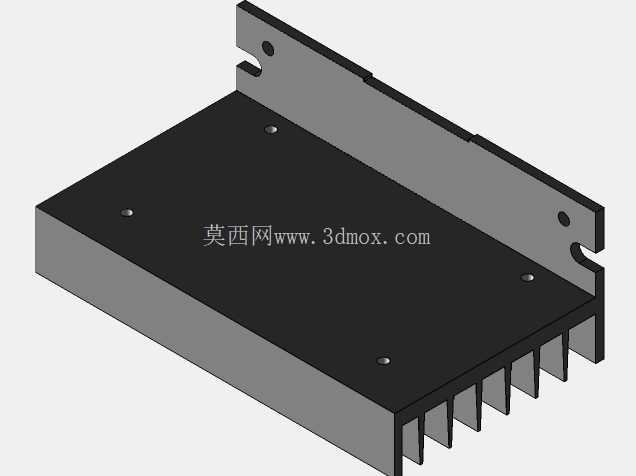

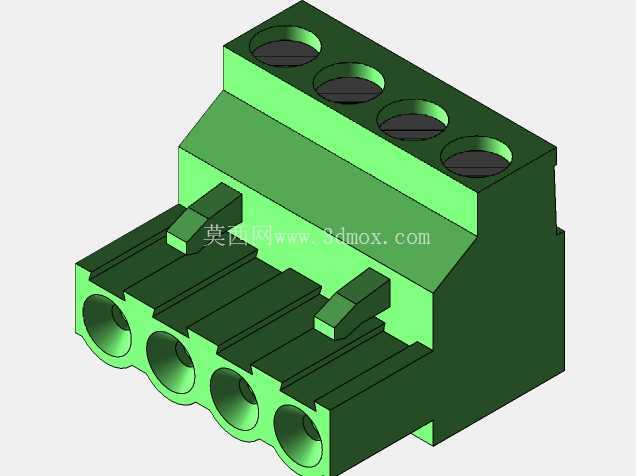

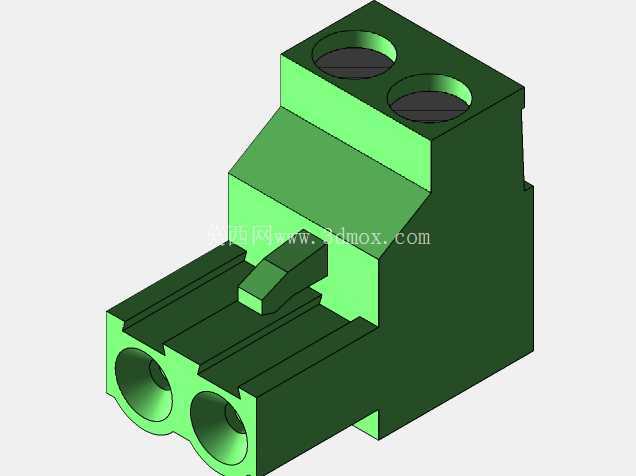

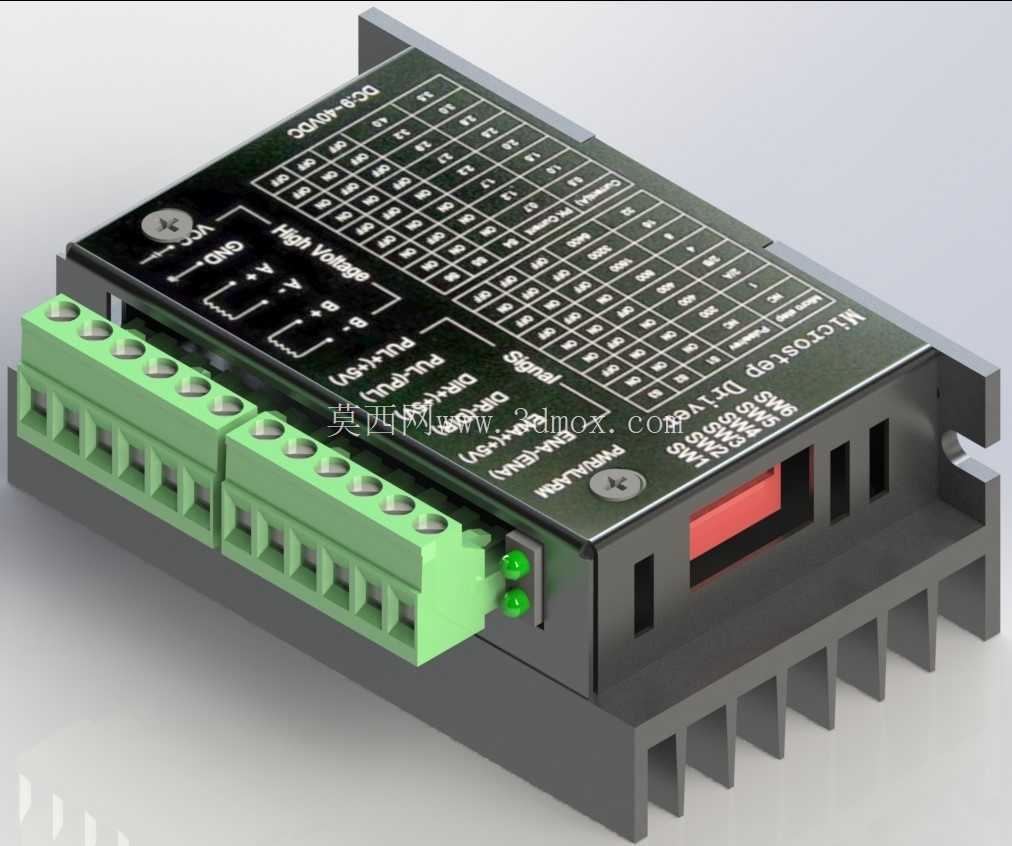

　　设计层面上，这款驱动器采用一体化铝制散热底座结构，功率器件直接贴合散热壳体，在持续带载运行时可快速导出MOS管与驱动芯片产生的热量，无需额外加装风冷装置即可满足常规工况的散热需求，侧面的散热鳍片做了等距开槽设计，既保证散热面积，也控制了整体安装占用空间。接线端采用绿色插拔式接线端子排，将电源输入、电机绕组接线、控制信号接口分区排布，电源与强电接线端位于一侧，脉冲、方向、使能信号端位于另一侧，避免强弱电走线交叉产生信号干扰，端子旁印有清晰的丝印标识，现场接线时无需反复查阅手册即可快速完成接线，降低现场调试的接线错误率。

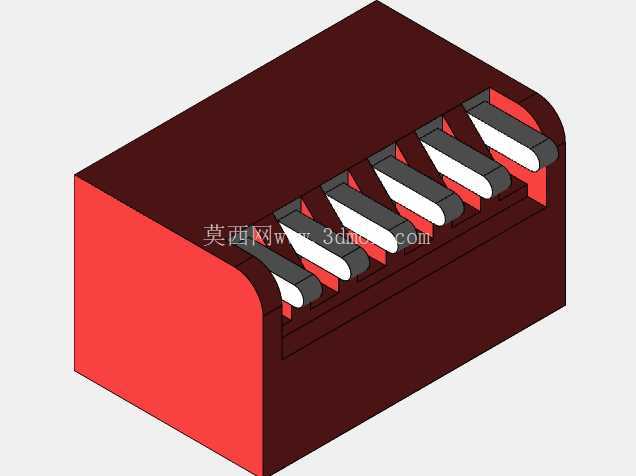

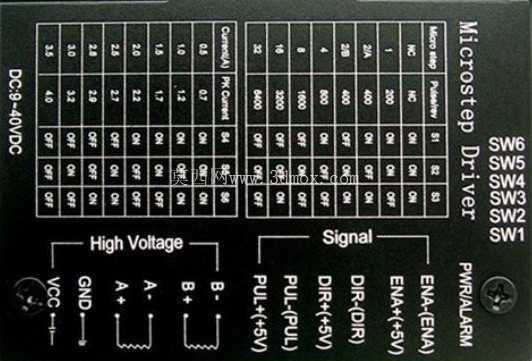

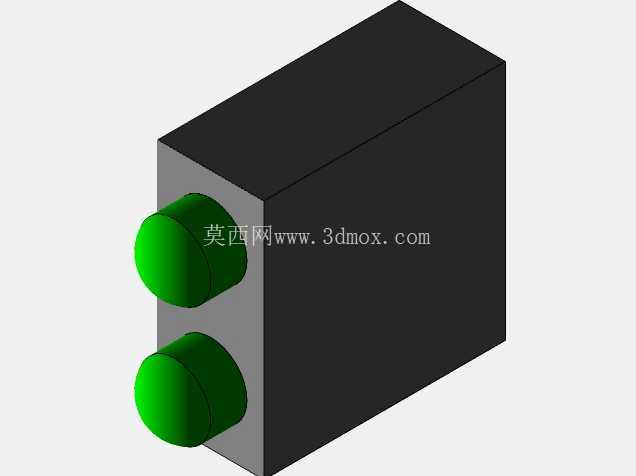

　　板载的拨码开关区域做了矩阵式排布，分别对应细分档位设置、输出电流档位设置、衰减模式设置，每个拨码旁都印有对应的档位参数丝印，调试人员可根据实际负载的扭矩需求、运行速度要求快速调整参数，无需连接上位机即可完成参数配置。安装边界上，驱动器整体采用长方体结构，底部预留了两个标准安装固定孔位，孔位间距符合常规电气安装板的孔距规范，可直接通过M3螺丝固定在设备电控箱的DIN导轨旁或者绝缘安装板上，整体厚度控制在合理范围，不会占用过多电控箱内部纵深空间，信号输入端的指示灯做了内嵌式设计，分别对应电源、脉冲、故障状态指示，调试时可直观观察驱动器的工作状态，无需额外外接检测设备即可快速排查接线与参数设置问题。

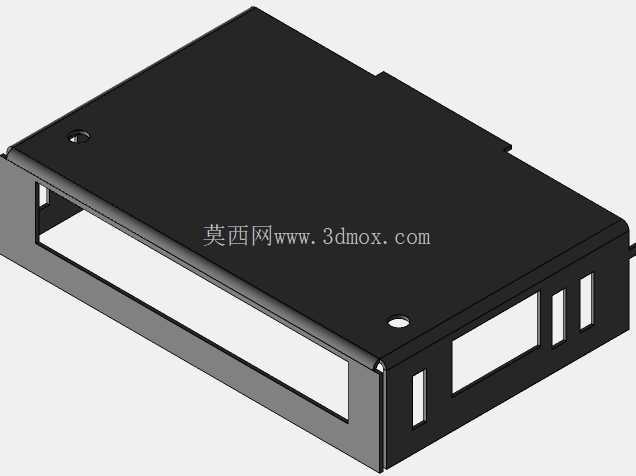

　　从结构建模的角度来看，这款模型完整还原了驱动器的外部结构细节，包括接线端子的插拔结构、拨码开关的凸起形态、散热鳍片的开槽尺寸、安装孔的位置与孔径，在做电控箱布局设计、设备整体结构装配时，可直接导入模型进行干涉检查，提前验证接线空间、安装间隙是否满足装配要求，避免后期加工安装时出现尺寸不匹配的问题。
