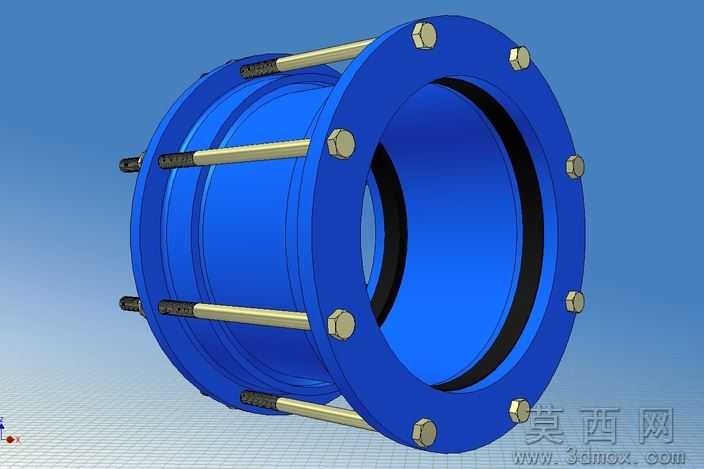

钢制法兰式双法兰传力接头三维结构

本模型为管道系统用双法兰传力接头，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循管路连接件的通用尺寸规范，对各部件的装配公差进行了合理预留。模型主体为蓝色涂覆的钢制筒体结构，两端设置带均匀螺栓孔的圆形法兰盘，法兰盘上的螺栓孔采用圆周阵列方式生成，孔位间距与孔径匹配对应规格的连接螺栓，保证装配时的同轴度要求。筒体与法兰之间采用一体化建模逻辑，还原了实际生产中的焊接连接结构特征，同时在筒体内部预留了密封胶圈的安装槽位，槽位的深度与宽度符合橡胶密封件的压缩量设计要求。周向布置的连接螺栓采用金属黄铜材质渲染，螺栓头部的六角特征、螺杆的螺纹细节都进行了精细化建模，螺栓穿过两端法兰的通孔后搭配六角螺母实现锁紧，建模时还原了螺栓与法兰孔之间的间隙配合关系，同时对螺母与法兰接触面的压合特征做了细节呈现。渲染阶段采用工业产品常用的蓝白配色方案，主体筒体赋予哑光蓝色金属漆材质，表面添加细微的颗粒质感模拟实际防腐涂层的触感，螺栓与螺母赋予抛光黄铜金属材质，通过调整材质的反光度与粗糙度参数，区分不同部件的材质差异。场景搭建采用浅灰色网格地面作为基准，背景使用渐变蓝色突出主体结构，光照采用三点布光方式，主光源从斜上方投射，突出法兰盘的轮廓与螺栓的立体结构，辅助光源补充暗部细节，避免螺栓间隙、密封槽位置出现死黑区域，整体渲染效果清晰展现传力接头的装配关系与结构特征。设计思路上围绕管道补偿传力的核心功能展开，通过双法兰搭配长螺栓的结构，实现管道安装时的轴向尺寸补偿，同时传递管道运行时的轴向推力，建模时特意保留了各部件的可拆分属性，方便后续进行装配干涉检查、工程图导出以及有限元受力分析，模型的所有特征均为可编辑参数，可根据不同的公称通径、压力等级快速调整尺寸参数，生成对应规格的传力接头模型。
