TSINY6V低速蜗轮蜗杆减速直流电机结构

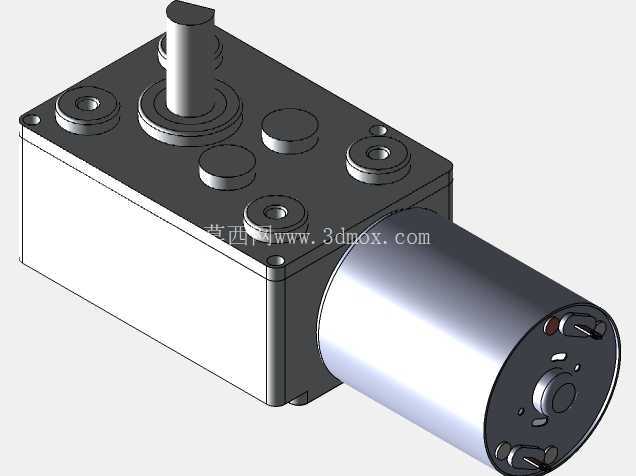

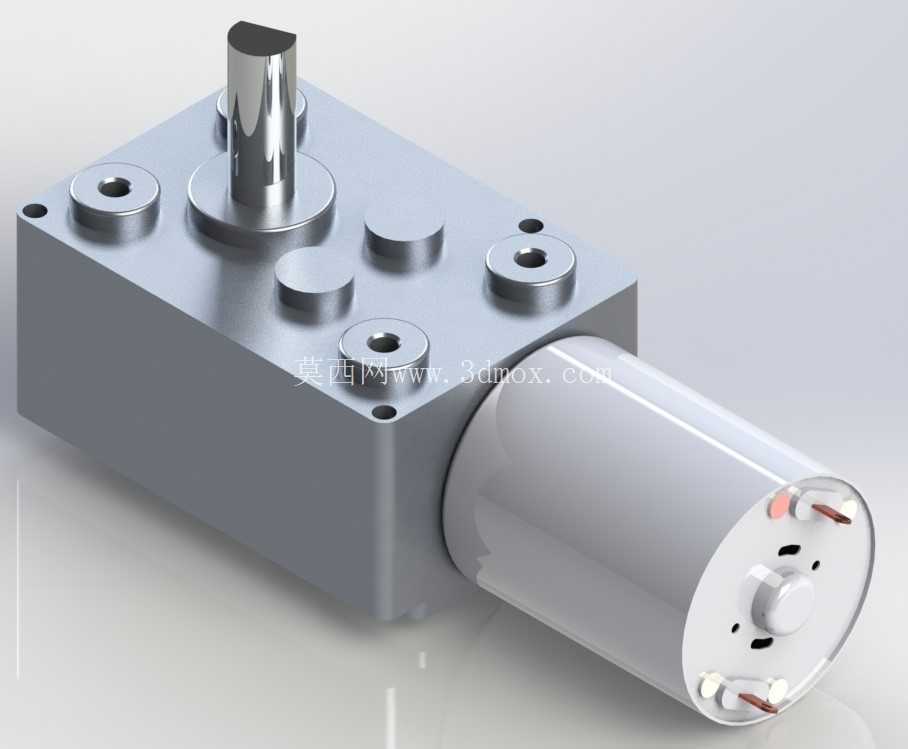

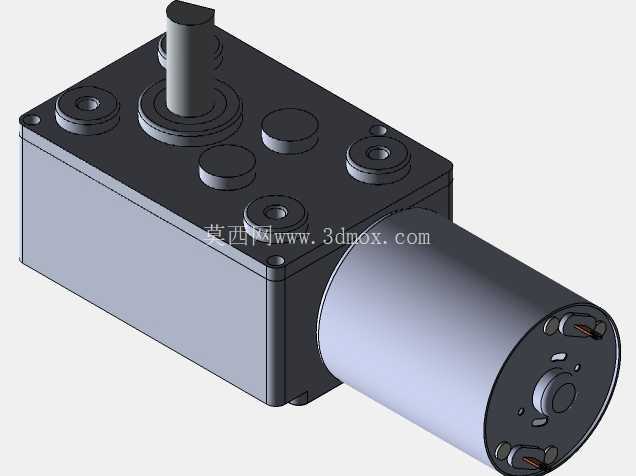

　　做小型自动化执行机构选型时，这类带蜗轮箱的低压直流减速电机是很常见的执行端动力件，尤其适合对输出转速要求极低、需要静态自锁、安装空间紧凑的场景，比如小型物料翻转台的角度驱动、智能柜锁的锁舌伸缩、小型阀门的开关执行、桌面级实验设备的低速进给，甚至是DIY类小型传动装置的动力输出端，都能见到这类结构的应用。从结构设计逻辑来看，这款电机采用的是直流行星/有刷直流本体搭配正交蜗轮蜗杆减速箱的布局，电机本体轴线与输出轴轴线呈90度垂直排布，这种布局最大的优势是能在极小的安装空间内实现大减速比的扭矩放大，同时蜗轮蜗杆结构自带的反向自锁特性，能在电机断电后避免输出轴被负载反向拖动，不需要额外加装刹车结构就能实现位置保持，对于需要断电锁位的场景来说能省掉不少额外的结构件。

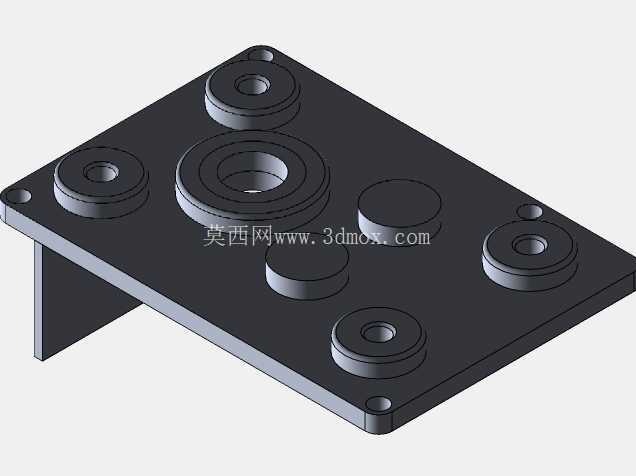

　　从安装边界来看，减速箱端面预留了四个均布的安装沉孔，孔位的位置公差是按照小型精密传动件的常规配合公差设计的，安装时可以直接通过螺栓将减速箱端面固定在设备的安装立板上，输出轴为单出轴D型切边结构，这种轴型不需要额外加工键槽，通过紧定螺钉或者配套的D型孔联轴器就能实现扭矩传递，能避免普通光轴传动时的打滑问题，适合小扭矩、低转速的传动场景。输出轴的伸出长度经过匹配设计，既不会因为轴伸过长导致悬臂负载过大造成轴承偏磨，也不会因为轴伸过短导致联轴器安装空间不足，常规的小型刚性联轴器、柔性联轴器都能直接适配。

　　从功能特性上看，这款电机的额定工作电压为6V，同时兼容12V的供电工况，6V工况下输出转速为1RPM，输出扭矩能达到37.5kg.cm，这个参数对应的是大减速比下的输出特性，转速极低但输出扭矩足够驱动小型负载，运行时的噪音控制也符合小型民用、实验类设备的要求，不会因为减速箱齿轮啮合产生过大的运行噪音。蜗轮部分采用的是耐磨工程塑料搭配金属蜗杆的组合，在保证传动强度的同时能降低啮合噪音，同时自带一定的自润滑特性，不需要频繁加注润滑脂就能保证长期运行的寿命，适合免维护的安装场景。

　　建模的时候需要重点注意几个配合公差：首先是电机本体与减速箱的配合止口，这个位置的同轴度公差会直接影响蜗杆与蜗轮的啮合间隙，间隙过大会导致传动回差过大，位置控制精度不足，间隙过小则会导致运行阻力过大，电机发热严重甚至堵转；其次是输出轴与减速箱内轴承的配合，要采用基孔制的过渡配合，既保证轴转动时不会跟内圈打滑，也不会因为配合过紧导致轴承装配时损坏；另外四个安装沉孔的位置度要控制在0.1mm以内，避免安装时孔位错位导致螺栓无法穿入，或者强行装配后减速箱壳体受力变形，影响内部齿轮的啮合状态。

　　在实际选型应用时，需要注意这类电机的持续运行扭矩不要超过额定值的80%，如果是频繁正反转的工况，还要预留足够的扭矩余量，避免启动瞬间的冲击电流损坏电机驱动电路。另外因为是有刷直流电机结构，长期运行后碳刷会有磨损，不适合24小时连续不间断运行的工业场景，更适合间歇式运行的小型设备、民用产品、实验装置这类工况。如果需要更高的防护等级，还可以在电机出线端加装防水护套，在减速箱与电机本体的配合面涂密封胶，就能满足一般潮湿场景的使用要求。

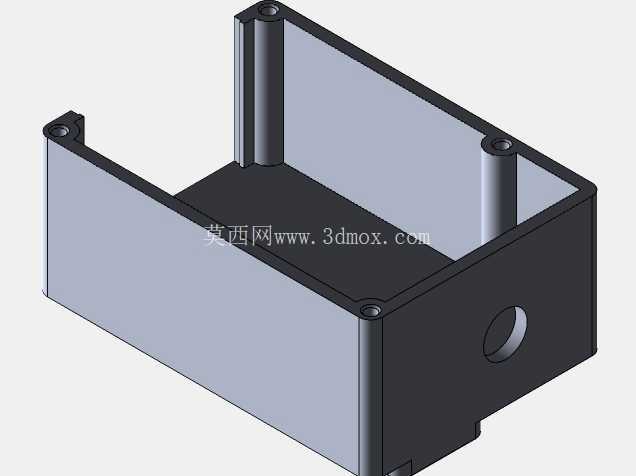

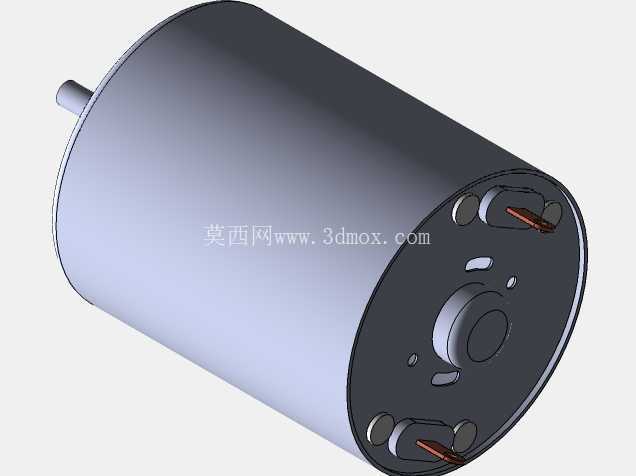

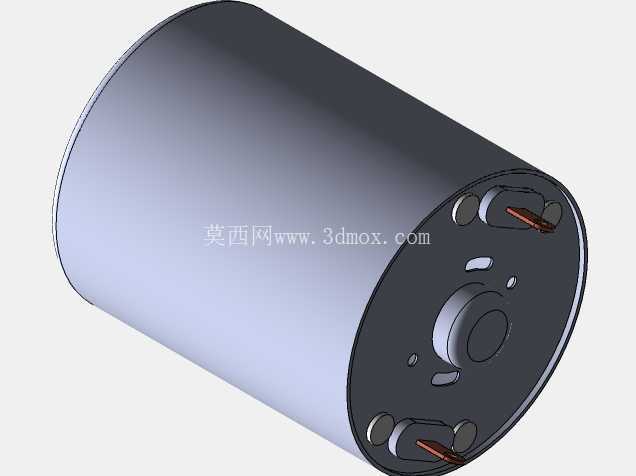

　　从结构建模的细节来看，电机尾部的出线端做了绝缘护套设计，两个接线端子的间距符合常规低压接插件的尺寸，建模时可以直接匹配标准的2.54mm间距接插件，不需要额外设计转接结构。减速箱壳体采用的是锌合金压铸工艺，表面做了镀锌钝化处理，既有足够的结构强度，也有不错的防锈能力，壳体上的几个凸台结构除了加强壳体刚性之外，也能在安装时起到定位的作用，跟安装板上的定位槽配合就能快速完成装配定位，减少装配时的调整时间。
