NEMA17规格混合式步进电机结构设计

　　做小型自动化设备选型的时候，NEMA17规格的步进电机基本是绕不开的核心执行元件，从桌面级3D打印机的运动轴驱动、小型数控雕刻机的进给传动，到实验室自动化分液平台的工位切换、桌面型贴标机的送标机构，甚至是小型智能仓储的料盒推送模组，都能见到这个安装尺寸规格的电机身影。这类电机之所以能在小功率传动场景普及，核心是其安装尺寸形成了行业通用标准，不同厂商生产的同规格产品安装孔位、轴伸尺寸、机身配合边界基本统一，设备设计阶段不用为单一供应商的特殊尺寸做定制化适配，后期维护替换也不需要改动原有安装结构，大幅降低了设备的全生命周期设计与维护成本。

　　从实际功能特性来看，这款混合式步进电机依靠脉冲信号实现角位移的精准控制，不需要额外加装位置反馈元件就能实现开环状态下的定位控制，对于成本敏感、定位精度要求在0.1度级别的小型传动场景来说，性价比远高于同扭矩等级的伺服电机。电机本体的定子绕组采用多极齿槽结构，配合带永磁体的转子设计，低速运行时的扭矩输出平稳，不会出现传统反应式步进电机容易出现的低频振动问题，在300rpm以下的运行区间内，扭矩衰减幅度控制在15%以内，完全能满足小型设备直驱传动的负载需求，不需要额外搭配减速箱就能直接驱动同步轮、丝杠等传动部件，进一步压缩设备的整体结构空间。

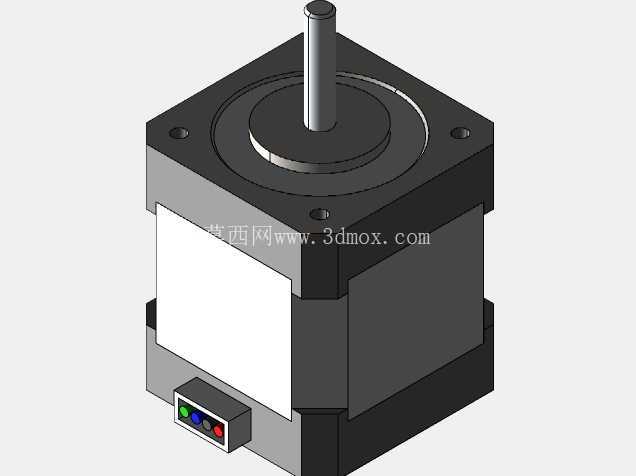

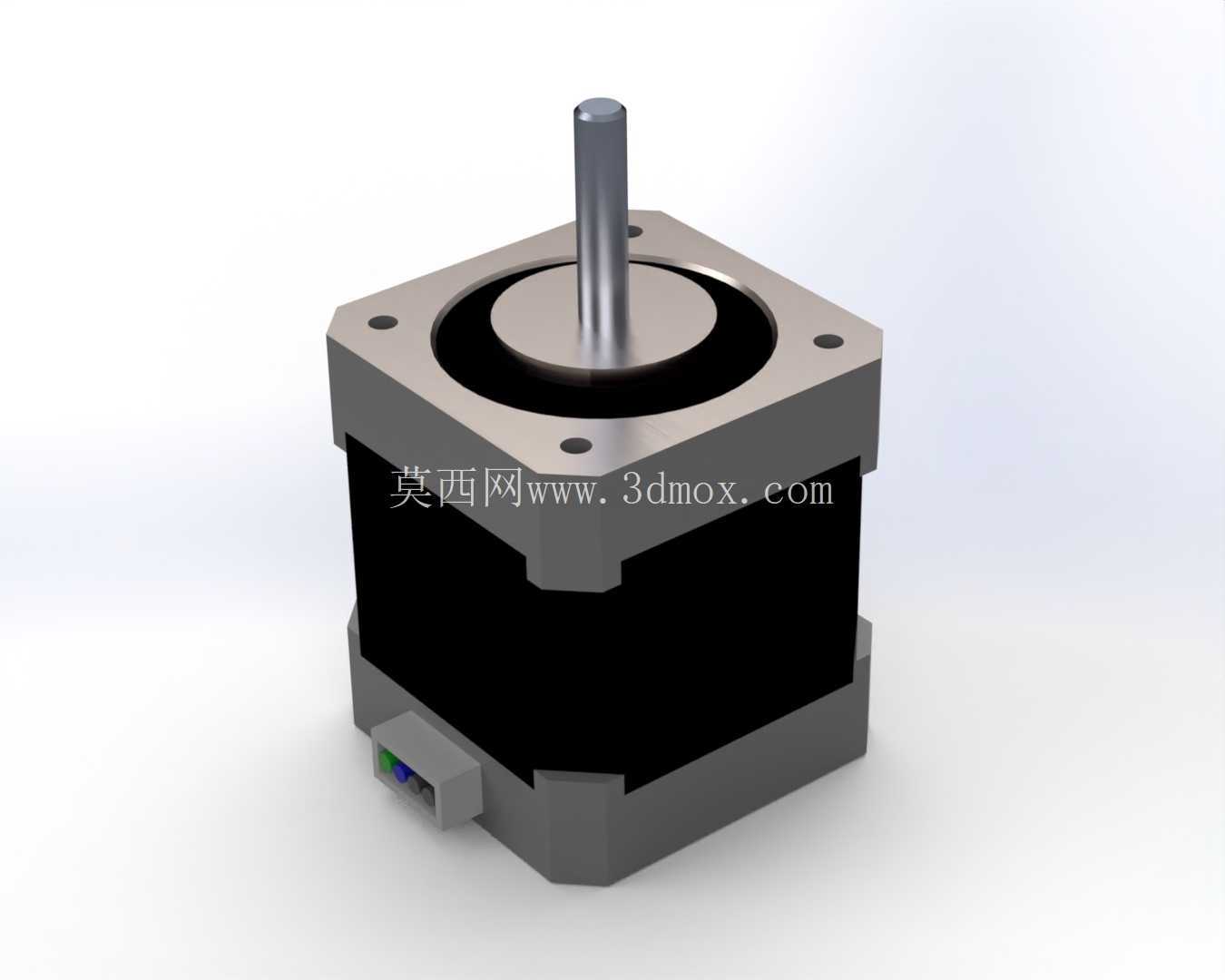

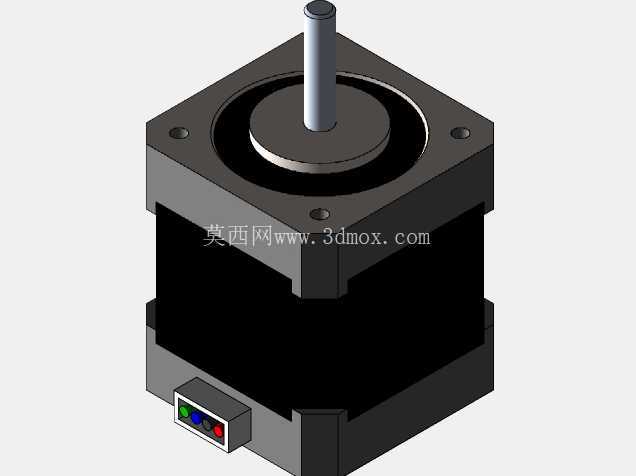

　　建模阶段的设计思路完全围绕实际安装与装配需求展开，首先确定的是安装法兰的基准尺寸，NEMA17标准对应的法兰安装面为42mm见方的方形结构，四个安装孔分布在31mm见方的对角线上，采用M3规格的螺纹孔设计，孔深预留足够的螺纹啮合长度，保证安装时螺丝不会顶到电机内部绕组。轴伸部分采用标准的5mm直径圆柱轴，轴端做了倒角处理方便装配时插入联轴器或者同步轮，轴伸长度控制在标准范围内，既保证传动件的轴向定位空间，也不会因为轴伸过长导致运行时出现径向跳动。机身部分的方形外壳采用拉伸铝型材的结构建模，外壳表面预留了标准的散热筋结构，实际运行时绕组产生的热量可以通过铝壳快速散出，避免长时间运行出现过热退磁的问题。尾部的出线端采用标准的JST连接器接口，模型里还原了连接器的卡扣结构，方便实际接线时快速插拔，不会出现接线错误或者线缆拉扯松脱的问题。

　　安装边界的设计上，模型严格还原了实际产品的尺寸公差带，安装法兰面的平面度控制在0.05mm以内，保证电机安装到设备面板上时不会出现倾斜，轴伸的径向跳动公差控制在0.02mm以内，直连丝杠或者同步轮的时候不会出现偏心抖动。机身长度根据常用的扭矩规格做了等比例还原，不同扭矩版本的机身长度差异在模型里做了明确的区分，设计选型的时候可以直接根据设备内部的空间余量选择对应长度的型号，不用再反复核对二维图纸的尺寸参数。电机尾部的编码器安装位也做了预留，如果后续需要升级闭环控制，可以直接加装磁电编码器，不需要改动电机的主体安装结构，给设备的后续迭代留出了足够的设计冗余。

　　实际做结构设计的时候，这类标准件的三维模型最核心的作用是做干涉检查，模型里把电机本体的所有外轮廓特征，包括接线连接器的突出尺寸、安装螺丝的头部预留空间、轴伸上搭配的联轴器外径边界都做了精准还原，装配到设备整体模型里的时候，可以直接检查电机周围的结构件会不会和电机本体产生干涉，比如设备的侧板、走线槽、传动轮的护罩等部件，都可以在设计阶段就避开电机的运动与安装边界，避免后期加工装配的时候才发现结构冲突，导致零件返工报废。另外模型里也还原了电机的出线方向，设计走线的时候可以提前规划线缆的弯曲半径，避免线缆被电机或者运动部件摩擦破损，提升设备的电气可靠性。
