IP65防护等级带锁防水接线盒结构设计

　　户外电气布线场景中，接线节点的防护一直是工程落地的核心痛点，尤其是沿海高盐雾、厂区多粉尘、露天降雨淋溅的工况下，普通接线盒很容易出现进水短路、积尘接触不良、非授权开盖误操作等问题，这款带锁的防护接线盒正是针对这类场景开发的壳体结构。从实际使用需求出发，这类接线盒常被用在户外照明回路接线、工业传感器分线、室外监控设备供电转接、厂区露天设备电气节点防护等场景，需要同时满足固体异物防护、防水淋溅、防无关人员开启的多重要求，IP65的防护等级意味着它可以完全阻挡粉尘进入壳体内部，同时能够承受任意方向的低压喷水喷射而不产生内部进水，完全适配绝大多数户外非浸水类的电气安装场景。

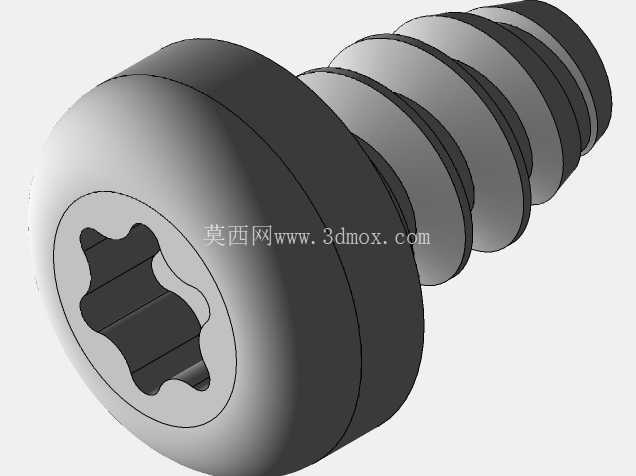

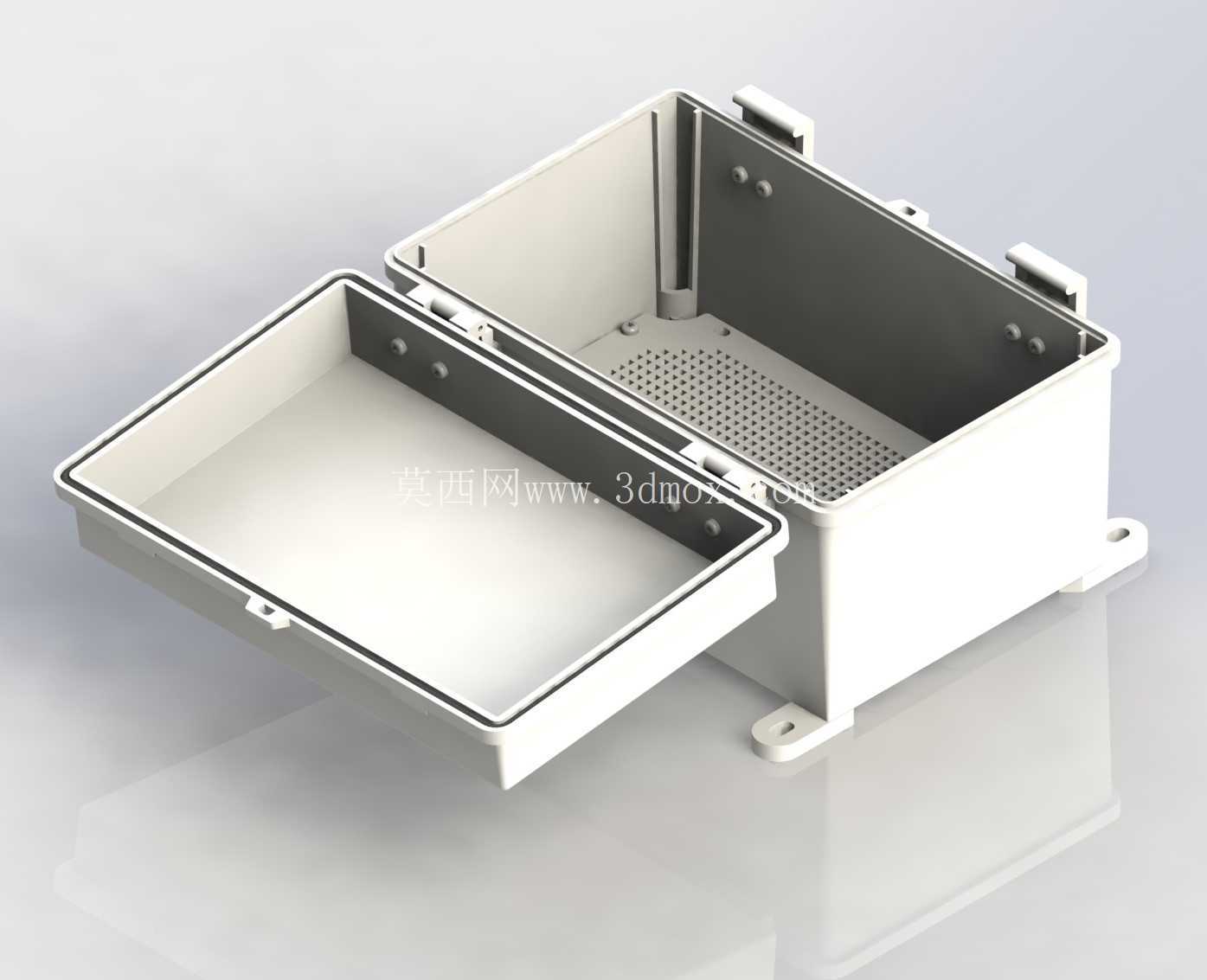

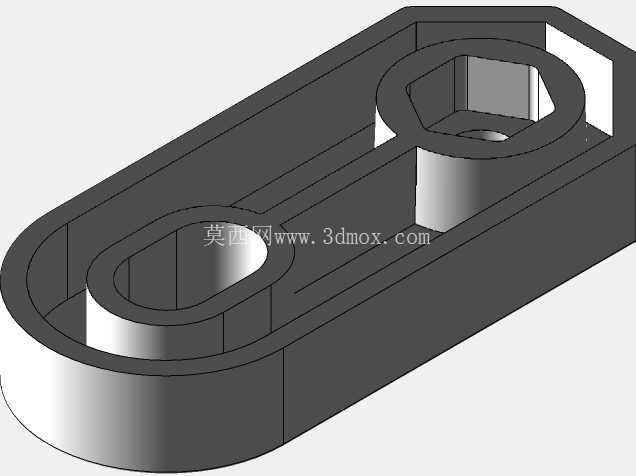

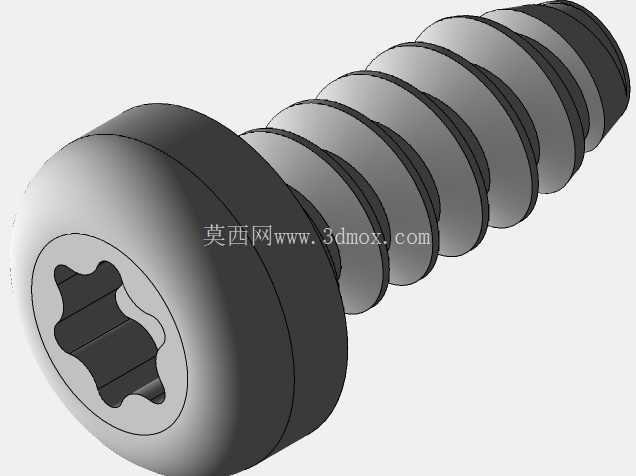

　　整体外形尺寸设定为300mm×200mm×170mm，这个尺寸区间属于中等容量的接线壳体，内部可以容纳端子排、小型继电器、接线端子、浪涌保护模块等常见电气配件，不会因为尺寸过小导致内部布线拥挤、绝缘距离不足，也不会因为尺寸过大造成安装空间浪费、材料成本冗余。壳体底部自带一体成型的安装固定耳，固定耳上预留了安装通孔，安装时不需要额外加装固定支架，直接通过膨胀螺栓或者自攻螺丝就可以固定在墙面、设备机架、立杆等安装基面上，固定耳的位置做了加厚处理，避免安装锁紧时出现壳体开裂的问题，同时固定耳的安装孔位间距经过核算，适配市面上常见的电气安装背板孔距，不需要现场重新打孔适配。

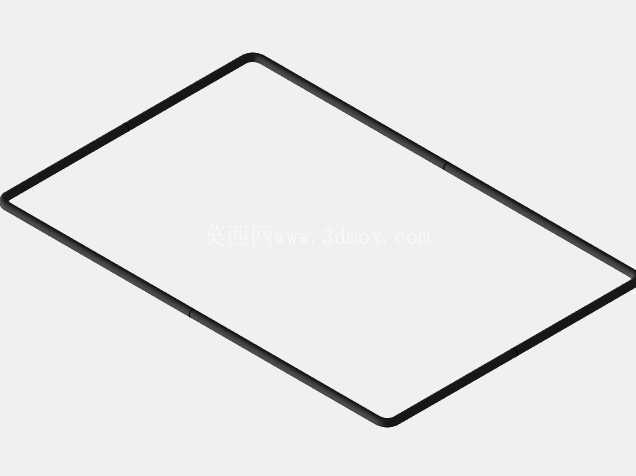

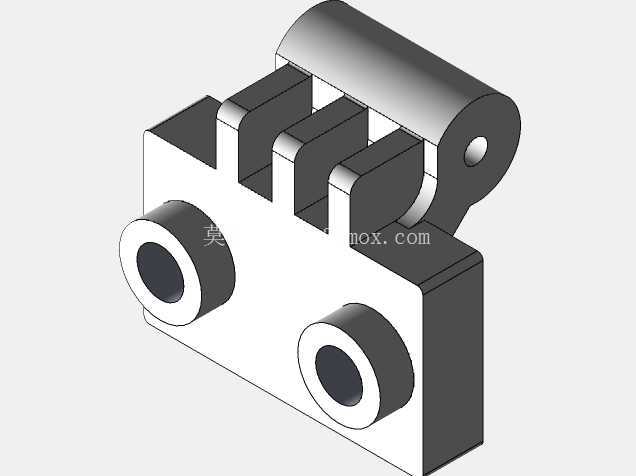

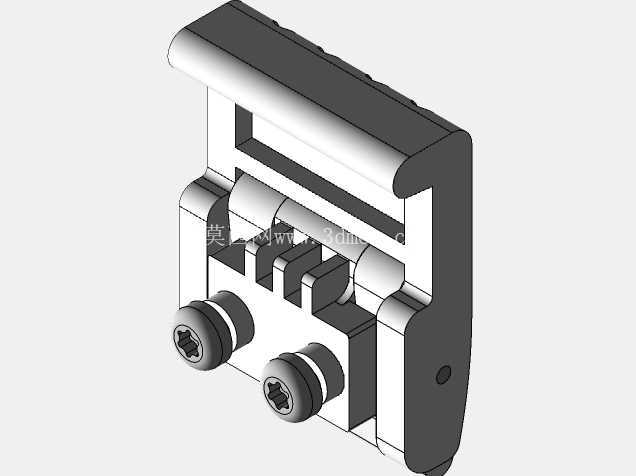

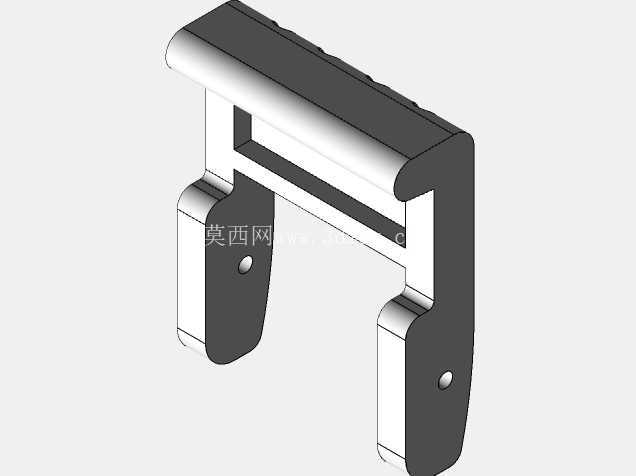

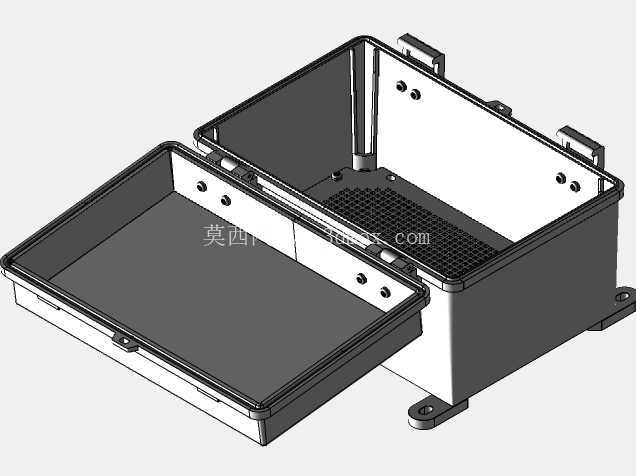

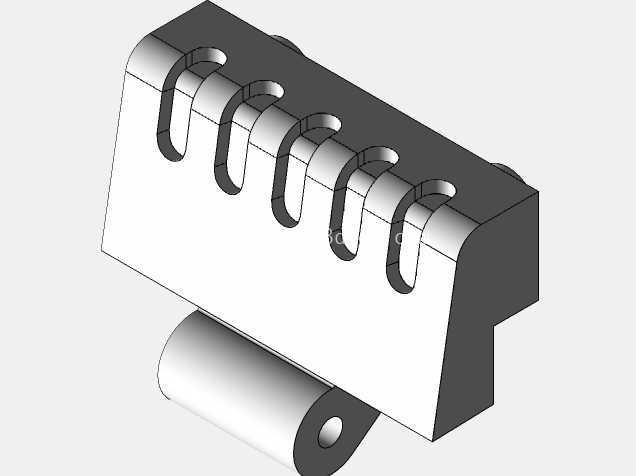

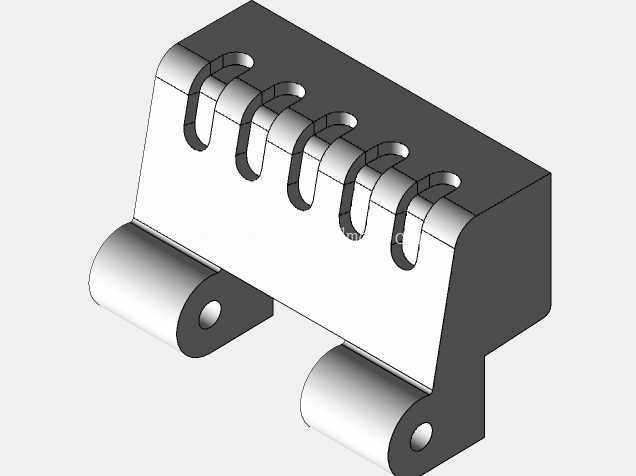

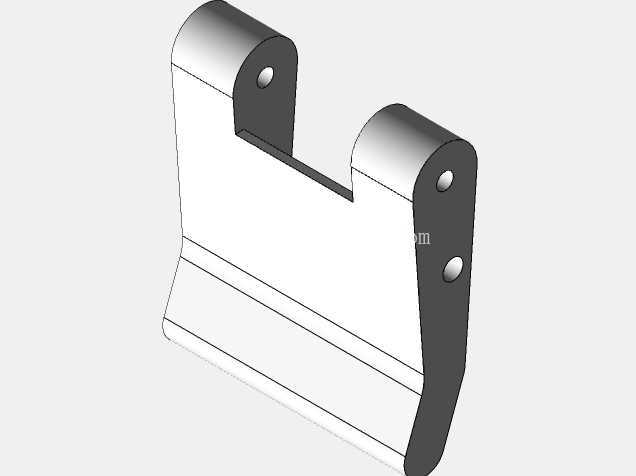

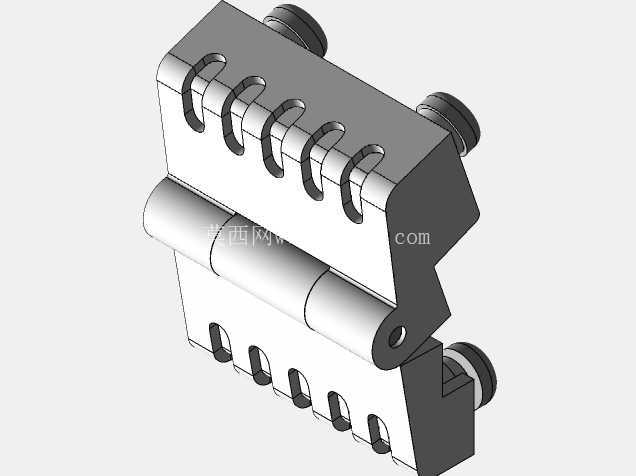

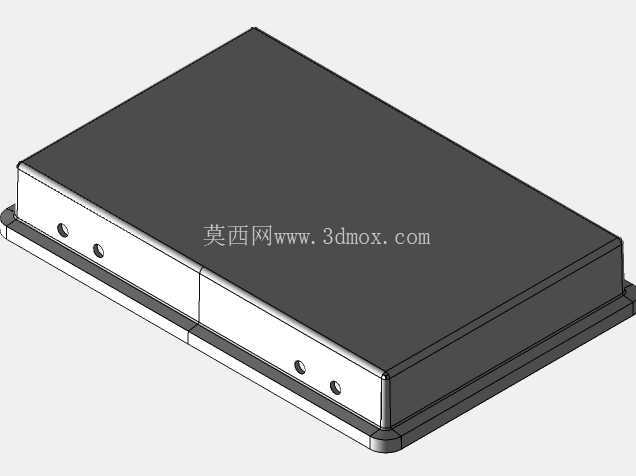

　　结构设计上，盒盖与盒体采用侧边铰链连接，铰链结构集成在壳体侧壁，不需要额外装配金属合页，减少了零件数量同时也降低了外部零件锈蚀的风险，盒盖开合角度可以超过100度，接线操作时不需要完全拆下盒盖，避免盒盖掉落损坏或者遗失。盒盖与盒体的配合面设计了一圈嵌入式密封槽，密封槽内装配发泡橡胶密封条，当盒盖闭合锁紧时，密封条被均匀压缩，填充配合面的所有间隙，这也是实现IP65防护等级的核心结构，密封槽的深度经过计算，既保证密封条有足够的压缩量实现密封，又不会因为压缩量过大导致盒盖闭合困难、长期使用后密封条失去弹性。锁紧结构采用侧边带锁的卡扣式设计，卡扣为带锁止功能的结构，锁止后需要专用钥匙才能开启盒盖，既可以实现快速开合，又能防止非运维人员随意打开盒盖触碰内部带电部件，卡扣的压紧力经过调校，闭合时可以保证整圈密封条受力均匀，不会出现局部压紧力不足导致的密封失效问题。

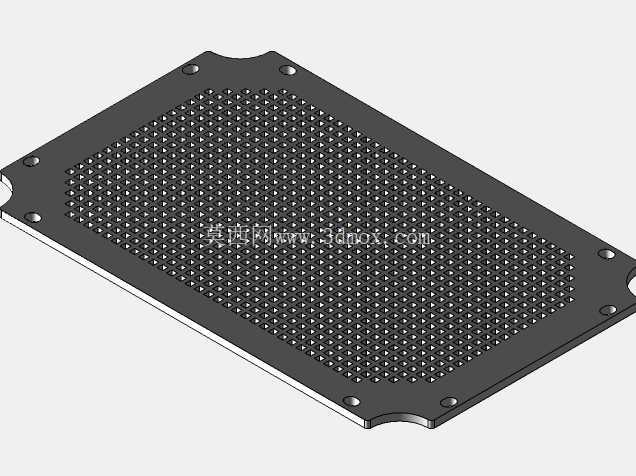

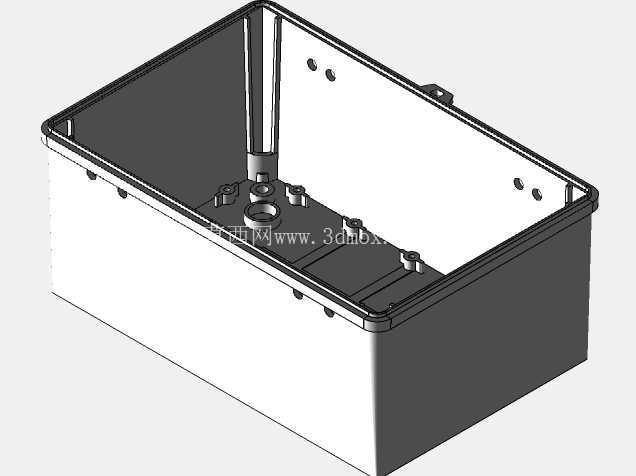

　　壳体内部的侧壁预留了安装柱，安装柱上带有铜螺母嵌件，用户可以根据自己的需求在内部安装电气安装导轨、端子排固定板、模块安装支架等配件，不需要自己在壳体上打孔攻丝，避免打孔破坏壳体的防护性能。盒体内部的底面设计了网格状的加强筋，既可以提升壳体的整体结构强度，避免壳体在受到外力挤压时出现变形，又可以作为内部布线的走线参考，辅助施工人员规整内部线缆。壳体外部的边角都做了圆弧过渡处理，没有尖锐的棱角，既可以避免安装施工时划伤操作人员，又能减少应力集中，提升壳体的抗冲击性能，在受到意外碰撞时不容易出现开裂。

　　实际选型使用时需要注意，这款接线盒的安装边界需要预留足够的操作空间，尤其是盒盖开启侧需要预留至少150mm的操作空间，方便钥匙插拔、盒盖开合以及接线操作，线缆进出的位置需要用户根据实际布线需求在壳体侧壁开孔，装配防水电缆接头，开孔后需要做好密封处理，避免破坏整体防护性能。由于采用了带锁的结构，运维时需要妥善保管钥匙，避免钥匙遗失导致后续维护无法开盖，同时在长期使用过程中需要定期检查密封条的老化情况，如果密封条出现硬化、开裂的情况需要及时更换，保证防护性能持续有效。相较于普通无锁的防水接线盒，这款带锁结构的产品在公共区域、无人值守的户外场景下适用性更强，能够有效避免无关人员随意开盖导致的电气安全事故，同时规整的内部结构也能帮助施工人员更规范地布置内部线缆，减少接线故障的排查难度。
