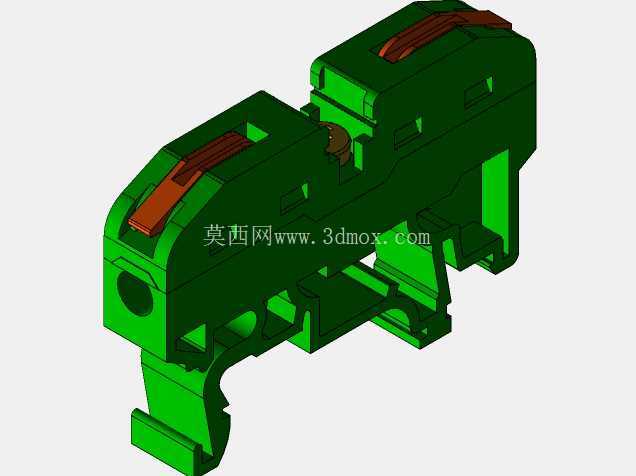

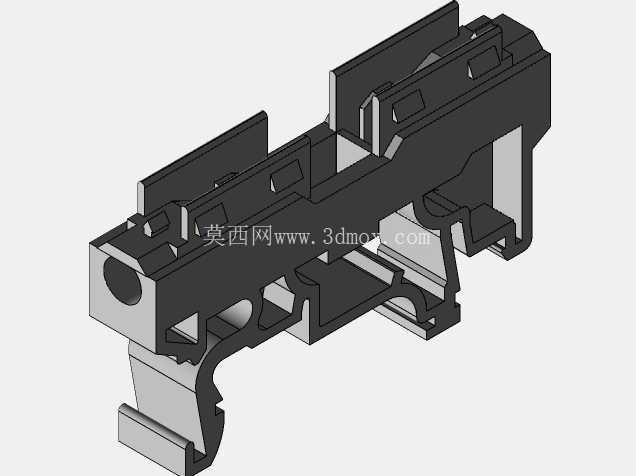

快接式杠杆操作DIN导轨接线端子

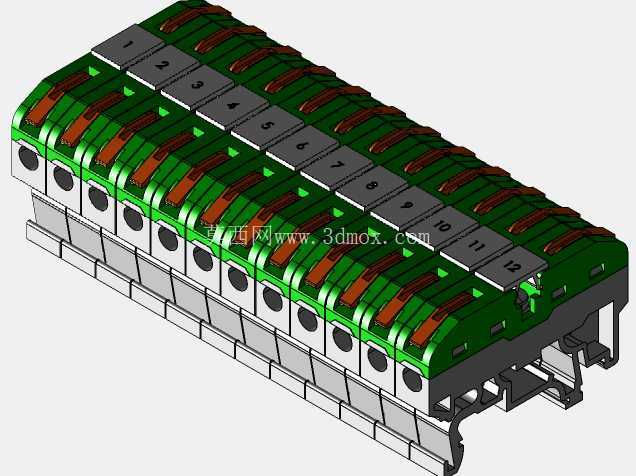

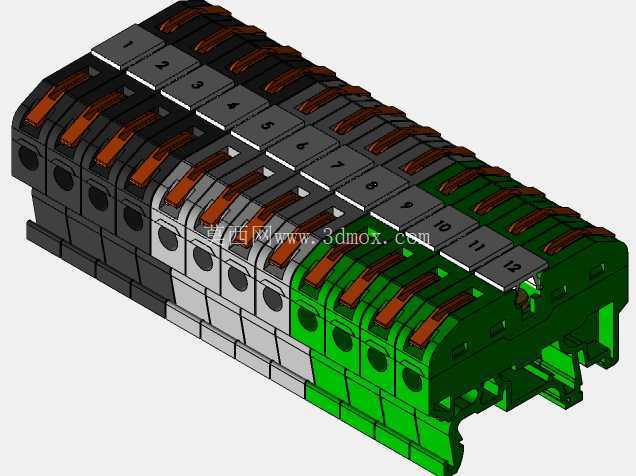

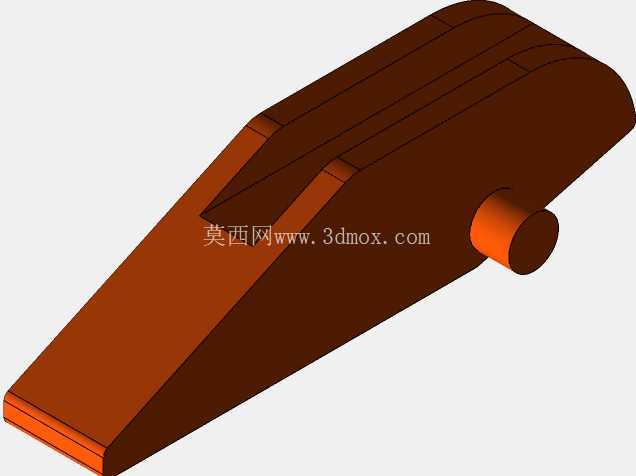

　　这款端子的核心设计就是把杠杆操作机构和弹簧压接结构结合，不需要额外工具，扳动顶部的彩色杠杆就能打开压接腔，剥好长度合适的导线直接插到底，再把杠杆扳回原位就能完成锁紧，拆的时候同样扳开杠杆就能直接抽出导线，不管是硬线还是带冷压头、不带冷压头的多股软线都能可靠压接，现场维护换线的时候不用带螺丝刀，徒手就能操作，能省不少接线工时。从安装边界来看，这款端子适配标准35mm宽度的DIN电气安装导轨，底座的卡扣结构做了快装设计，对准导轨一压就能卡紧，拆的时候用一字螺丝刀撬动底部的卡扣就能轻松取下，相邻端子之间可以通过侧面的拼接结构无限拼接扩展，拼接后相邻端子的间距统一，不会出现错位歪斜的情况，端子顶部预留了标识位，可以插装标记条标注每一路的线号，后期查线维护的时候不用顺着线路捋，直接看标识就能快速定位回路。这类带杠杆操作结构的DIN导轨接线端子，是工业电气柜、自动化控制站、分布式IO模块组里最常用的导线连接部件，日常做设备电控布线、产线改造接线、控制柜装配时，经常会碰到需要频繁拆接线的场景，传统螺丝式端子拧动耗时、扭力控制不当还容易压伤线芯或者松脱，弹簧直插式端子对硬线适配好，但多股软线如果没压冷压头，插装时容易散丝，还得额外准备压线工具，现场作业效率提不上来。

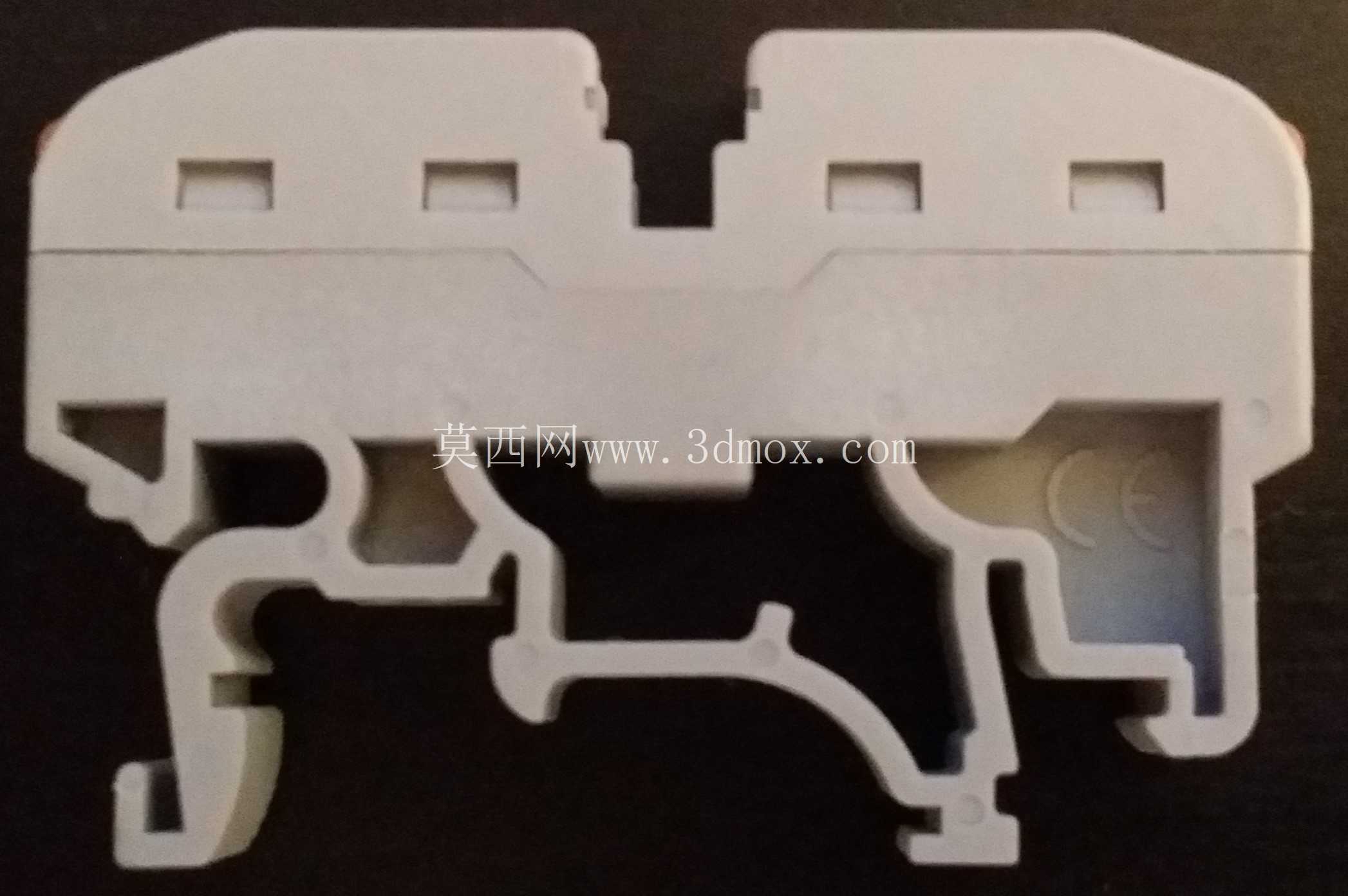

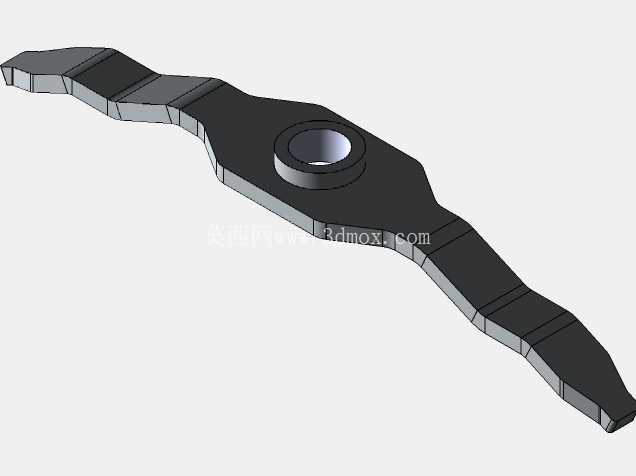

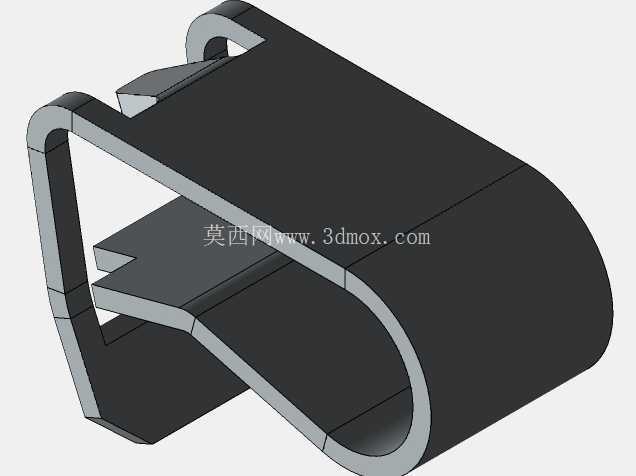

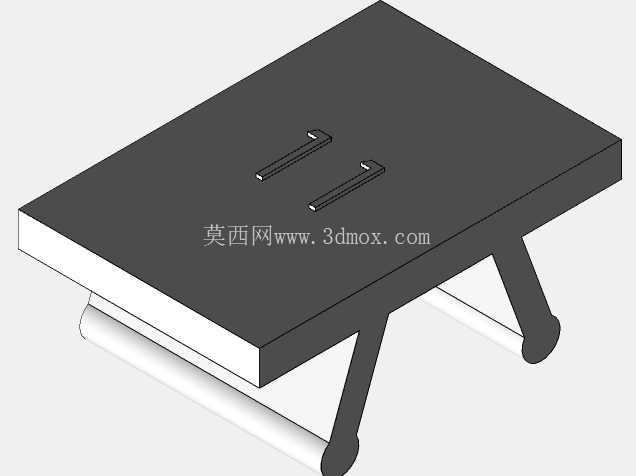

　　结构设计上，端子的绝缘壳体用的是耐温阻燃的工程塑料，爬电距离和电气间隙都符合低压电气连接的安全规范，不同电位的导电部件之间的绝缘厚度足够，不会因为柜内凝露、积灰出现爬电击穿的问题；内部的导电件用的是高导电率的铜材，表面做了镀锡处理，抗氧化能力强，长期通电不会因为接触电阻过大出现发热烧蚀的情况，压接弹簧用的是高弹性不锈钢材料，反复扳动杠杆操作上千次也不会出现弹力衰减，能保证导线压接的压力稳定，即使设备运行时有持续振动，导线也不会松脱脱出。

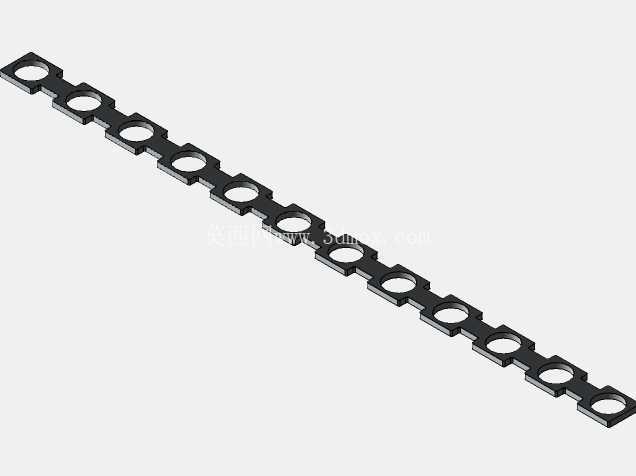

　　实际选型使用的时候，要注意对应导线的线径范围匹配，这款端子的压接腔能覆盖常规控制回路用的0.5到6平方毫米的导线，不管是24V直流信号回路、220V交流控制回路，还是小功率的动力回路都能适用，端子侧面预留了桥接件插槽，可以用标准的梳状桥接件快速实现相邻端子的等电位连接，不用再单独做短接线，做电源分配、公共端接线的时候效率特别高。和市面上同类型的端子相比，这款的杠杆操作力做了优化，扳动的时候不需要太大力气，女电工徒手也能轻松操作，杠杆的位置做了防误碰的凸起结构，柜内布线拉扯导线的时候不会意外把杠杆带开，避免出现接线松脱的故障；壳体的轮廓做了圆弧过渡，没有尖锐的边角，装配的时候不会划伤手，底部的导轨卡扣做了加强设计，即使端子上插满粗导线，长期受重力拉扯也不会从导轨上脱落。

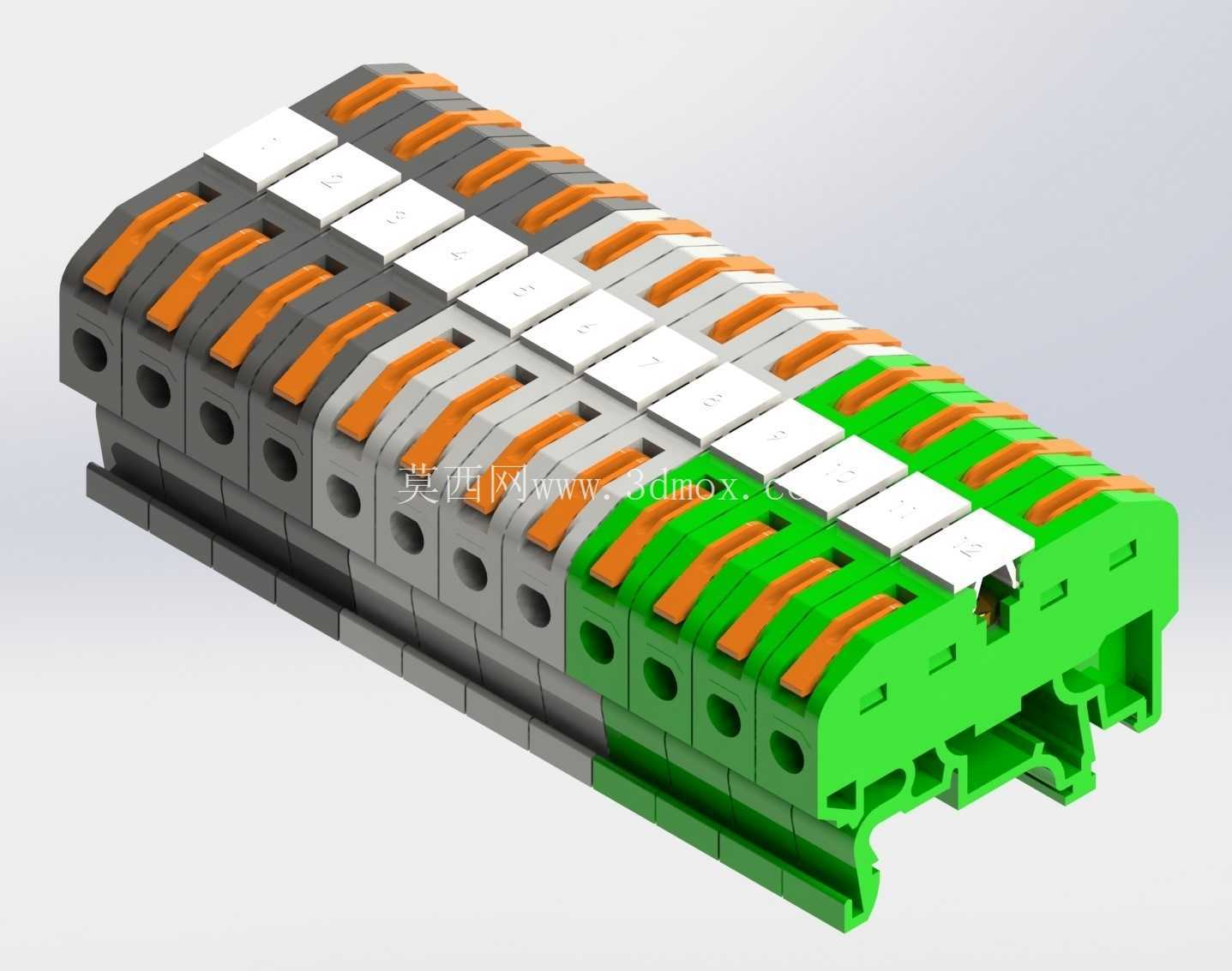

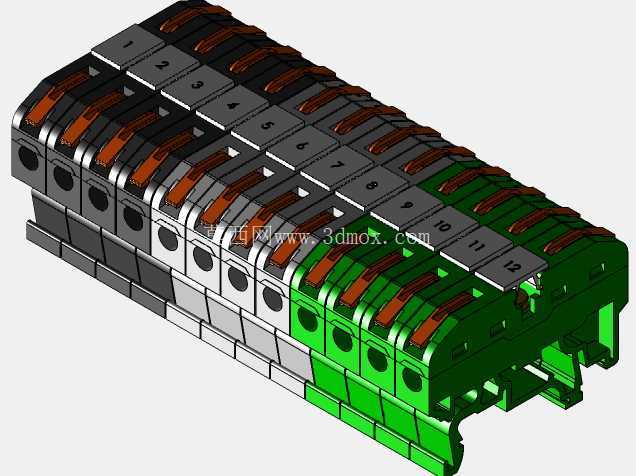

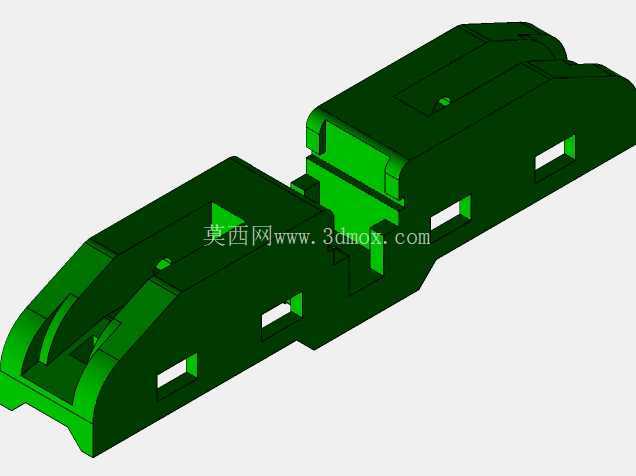

　　做三维建模的时候，要特别注意几个配合尺寸的精度：一是底座导轨卡扣和35mm标准导轨的配合间隙，间隙太大端子装上去会晃，间隙太小卡装的时候会太费劲，甚至卡不进去；二是杠杆和壳体的转轴配合间隙，既要保证杠杆转动顺畅，又不能有太大的旷量，不然操作的时候会有松垮的手感；三是压接腔的内部尺寸，要保证导线插到底的时候能正对导电件的压接位置，不会出现导线插偏压不牢的情况；四是相邻端子拼接的定位槽和定位凸台的配合尺寸，要保证多个端子拼接后表面齐平，桥接件能顺利插进去，不会出现孔位对不上的问题。另外端子的颜色区分也做了设计，不同颜色的杠杆可以对应不同的电位回路，比如灰色对应普通信号回路，橙色对应交流电源回路，绿色对应接地保护回路，装配的时候不用额外做标识，通过颜色就能快速区分回路类型，减少接线错误的概率。
