双节18650带开关串联电池座结构设计

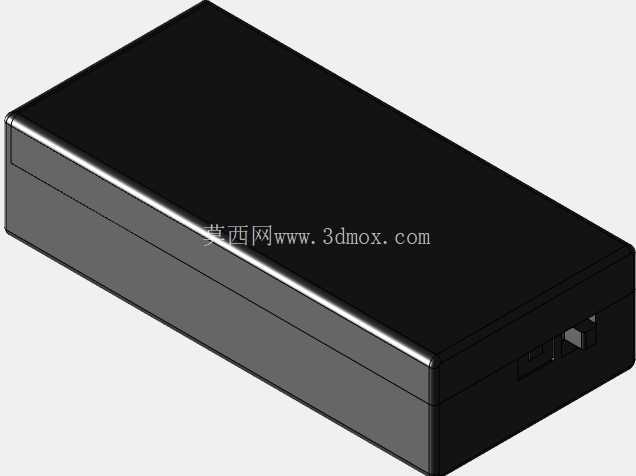

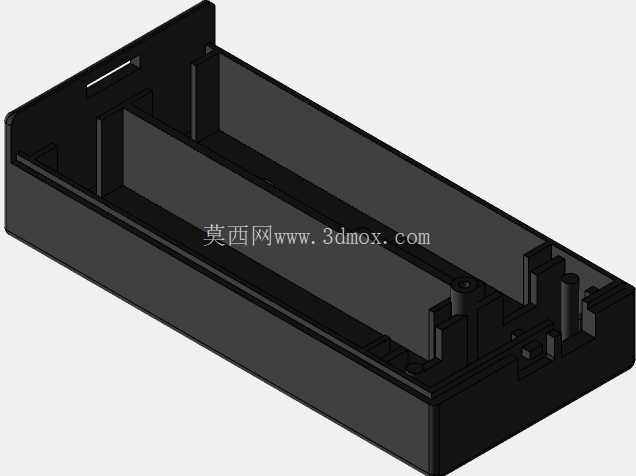

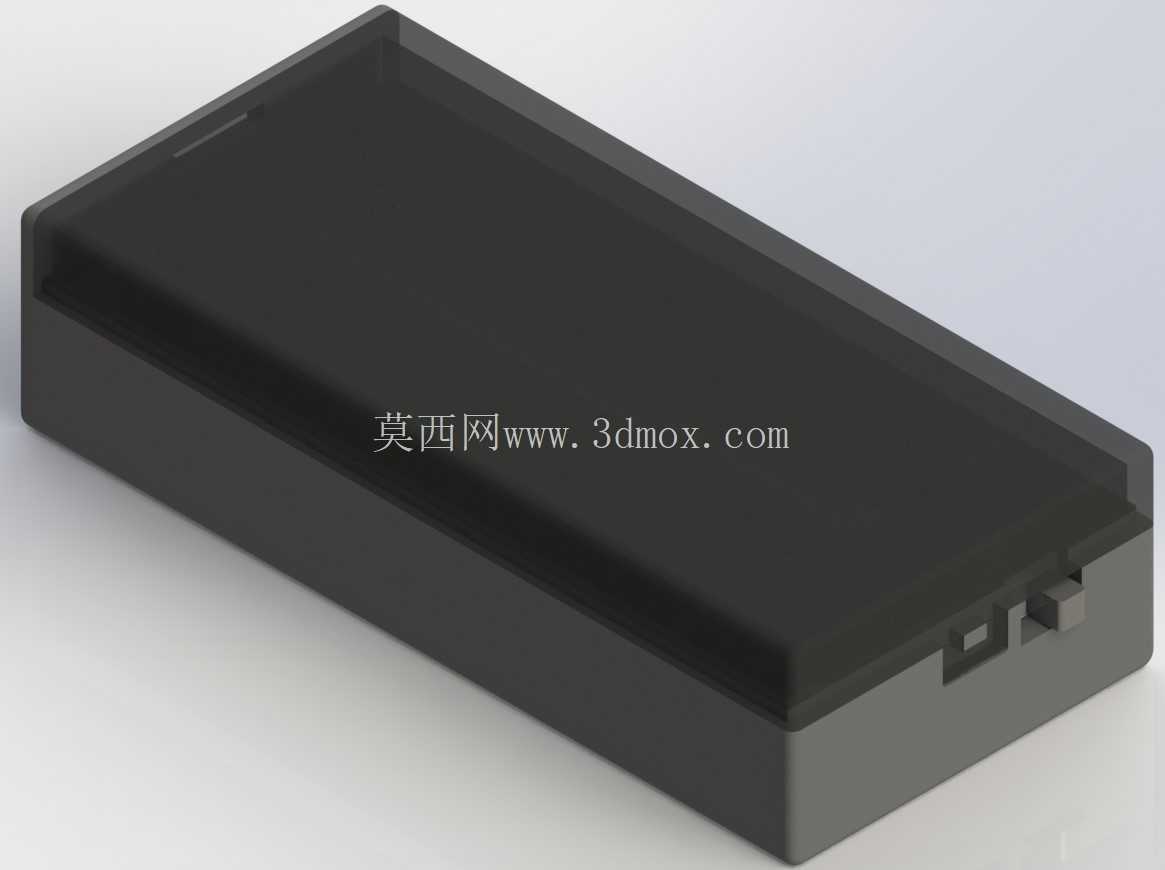

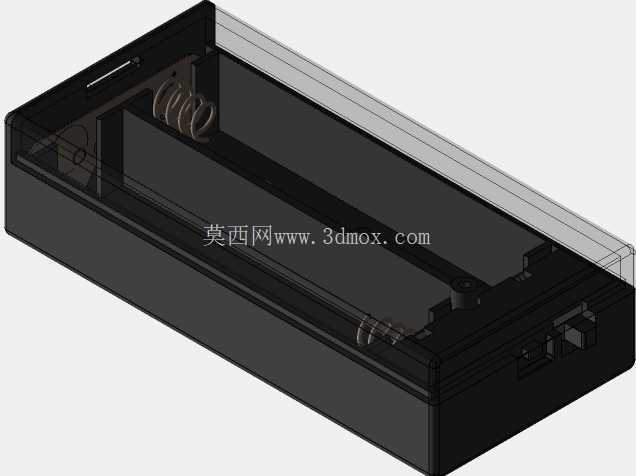

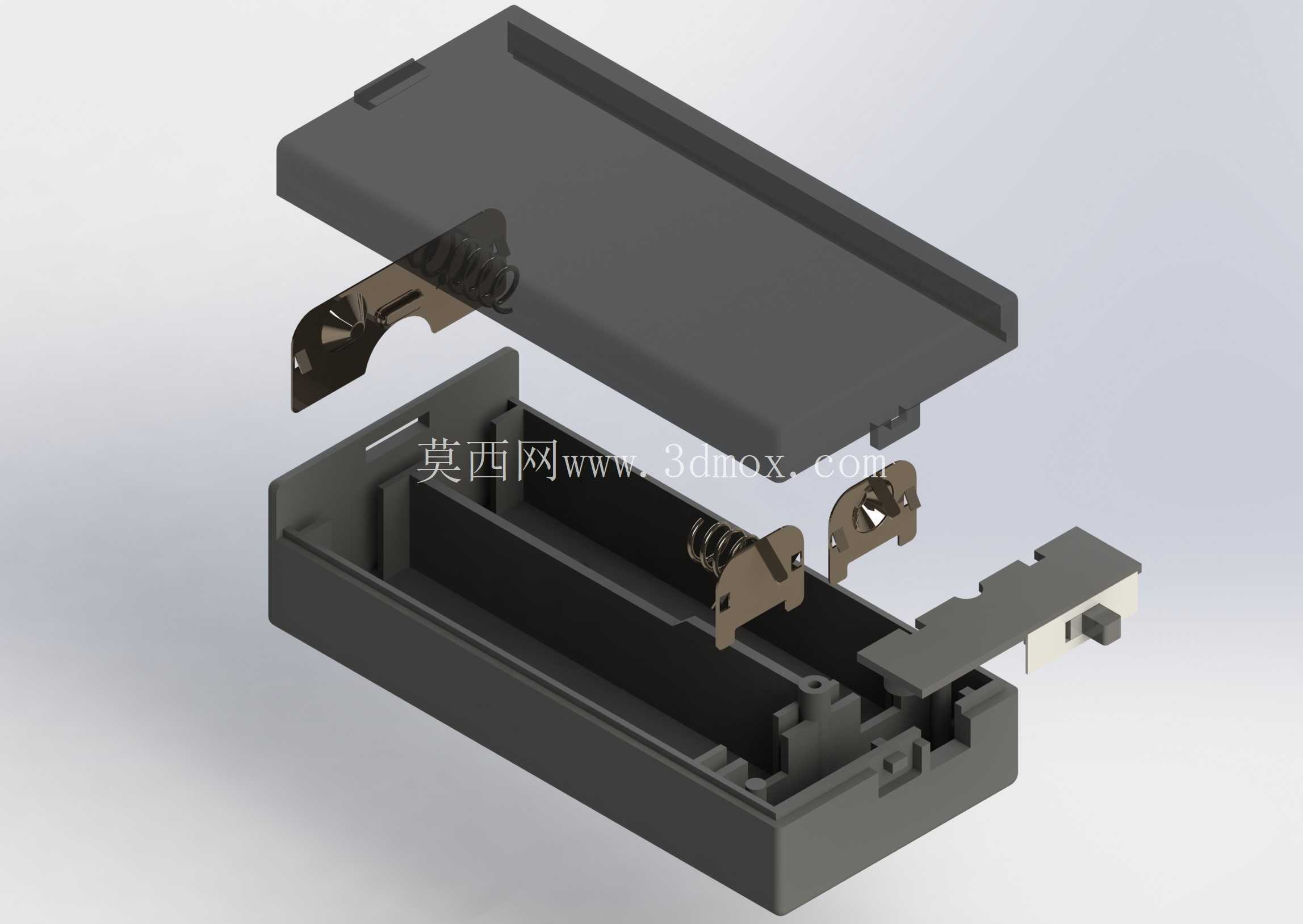

　　这款双节18650带开关串联电池座，主要面向小型便携电子设备、手持检测仪器、DIY电子改装项目、户外小型供电模块等场景使用，核心作用是为负载提供7.4V-8.4V的直流供电，自带的开关可直接切断供电回路，无需额外外接电源开关，减少外围电路接线工作量。从结构设计来看，外壳采用分体式上下盖结构，上盖与底座通过卡扣配合实现装配，无需额外螺丝固定，装配效率高，后期更换电池也只需撬开卡扣即可打开上盖，维护便捷。底座内部设置了两个18650电池的定位槽，槽体尺寸严格匹配18650电芯的外径公差，单边预留0.2mm的装配间隙，既保证电芯装入后不会出现晃动松脱，也不会因为间隙过小导致电芯卡滞难以取出。

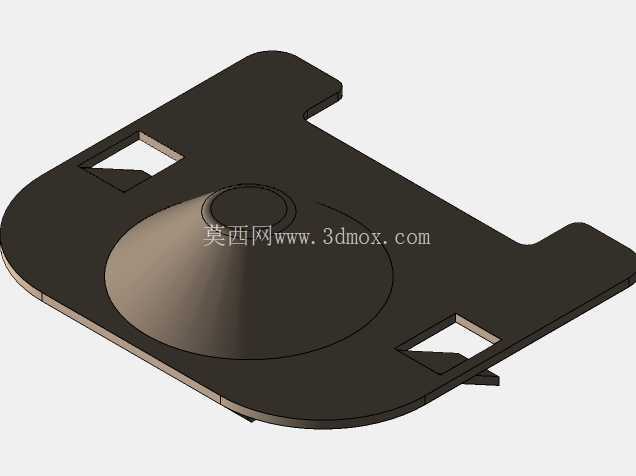

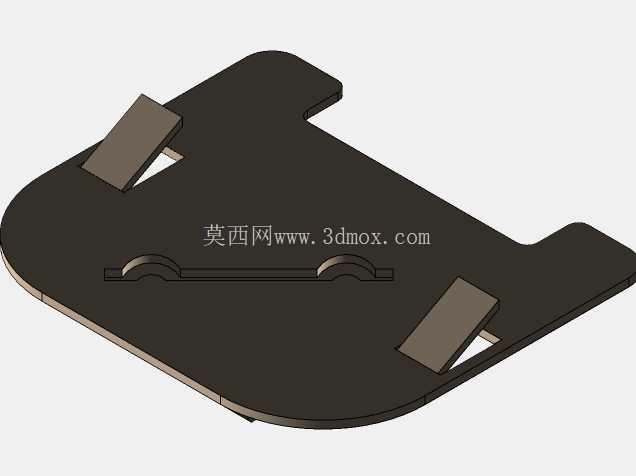

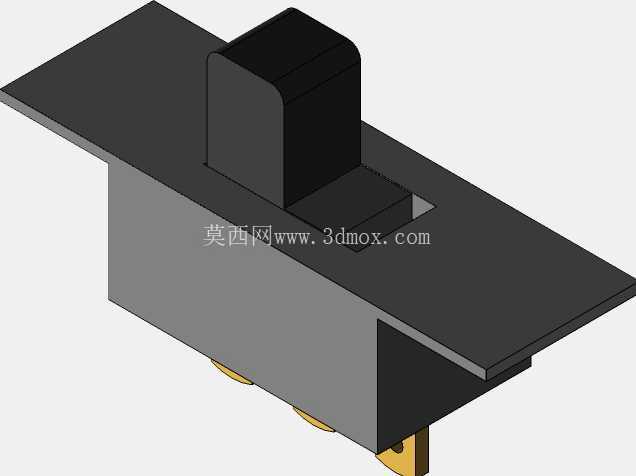

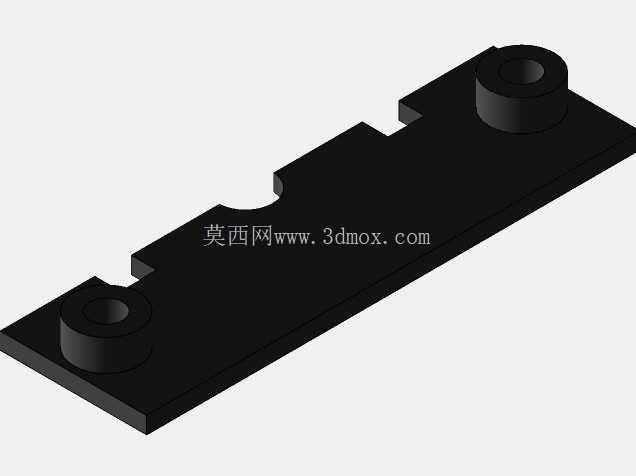

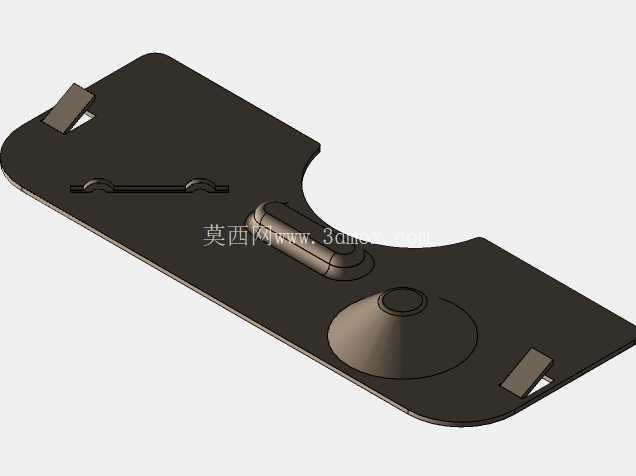

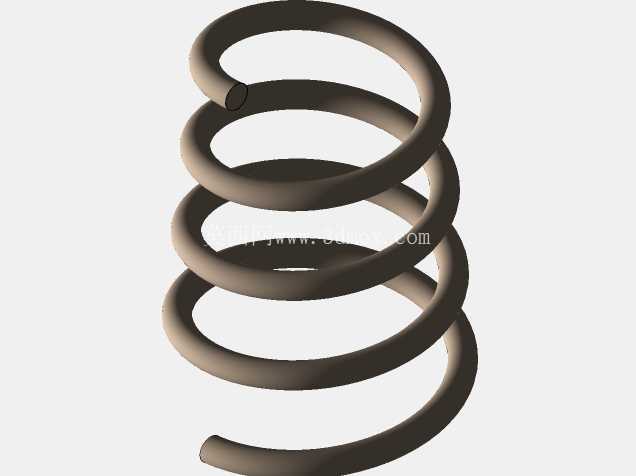

　　电池接触端采用弹片式接触结构，弹片材质选用铍铜镀金，既保证足够的接触弹力，避免设备晃动时出现接触不良断电的问题，也具备优秀的导电性能与抗腐蚀能力，长期使用不会出现接触电阻过大导致的压降问题。两个电池位采用串联排布设计，正负极接触片通过底座内部的预埋导电片实现串联连接，无需外部飞线，结构可靠性更高，避免接线松脱导致的供电故障。侧边集成的滑动式开关直接串联在供电回路中，开关拨块突出外壳侧面1.5mm，拨动手感清晰，有明确的档位反馈，用户可快速判断开关通断状态，开关的安装位设置了定位卡槽，装配时直接卡入即可固定，不需要额外打胶或者螺丝固定，适合批量生产装配。

　　底座的出线端设置了压线结构，外接导线从出线口引出后可通过压线扣固定，避免拉扯导线时将内部接触片扯松脱落，提升接线可靠性。从安装边界来看，整个电池座的外形尺寸适配双节18650串联排布的最小空间需求，外壳壁厚均匀设置为1.8mm，既保证塑胶外壳的结构强度，跌落时不会轻易开裂，也不会过度占用外部安装空间，外壳外部可根据安装需求粘贴双面胶或者增加固定耳，适配不同设备的内部安装要求。设计过程中充分考虑了电芯的膨胀余量，电池槽的长度方向预留了0.5mm的余量，避免电芯充电后出现轻微膨胀导致无法从槽内取出的问题。

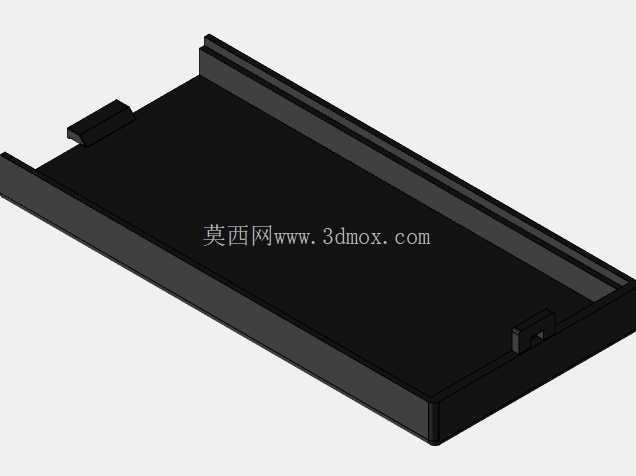

　　上下盖的卡扣配合深度设置为1.2mm，扣合后有足够的锁紧力，日常携带晃动不会出现上盖脱落的问题，同时用普通撬片即可轻松拆开，兼顾可靠性与维护便捷性。接触弹片的弹力经过调校，单个弹片的正向压力控制在1.2N-1.5N之间，既保证接触可靠，也不会因为弹力过大导致电芯装入时阻力过大，同时长期使用后弹片的疲劳衰减控制在10%以内，满足产品长期使用的寿命要求。开关选用标准的微型滑动开关，额定电流满足2A的通断需求，可适配绝大多数小型便携设备的供电电流要求，开关的引脚直接与内部导电片焊接，导电路径短，导通电阻小，大电流供电时不会出现明显发热。整个电池座的结构没有复杂的倒扣或者特殊抽芯结构，模具结构简单，量产时成型良率高，生产成本可控，适合大批量生产应用。在实际选型使用时，需要注意供电回路的总电流不要超过开关与接触弹片的额定电流，避免长时间大电流导致触点发热烧蚀，安装时要保证电池座远离设备内部的发热元件，避免高温环境加速塑胶外壳老化以及电芯寿命衰减。
