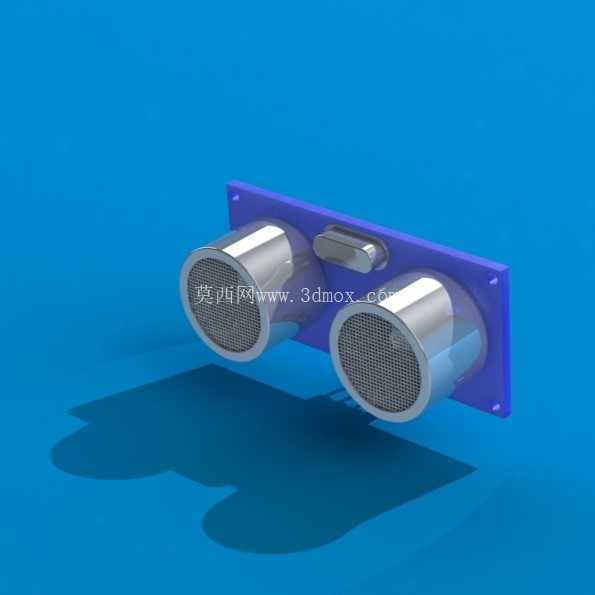

HC-SR04超声波测距传感器结构设计

项目分类:传感器 发布时间:2024-11-28 ID:816424
  • HC-SR04超声波测距传感器结构设计

  在做嵌入式检测类设备的结构适配时,HC-SR04这类超声波测距模块是绕不开的常用元件,很多刚接触结构设计的工程师容易忽略这类小模块的安装边界,导致后期装机出现探测盲区、固定干涉的问题,这次的三维结构完全按照实物测绘还原,能直接用于整机装配的干涉检查。先从实际应用场景说,这类模块最常出现在小型移动机器人的避障单元、智能仓储的料位检测点位、自助设备的人体接近触发位,还有部分工业流水线的工件到位检测工位,不同于光电传感器对被测物表面反光率的要求,超声波模块对深色、透明、漫反射表面的适配性更好,在粉尘浓度不高的普通工业环境里,测距稳定性比普通红外对管高一个等级。

  从功能特性上看,模块通过两个换能器完成超声波的发射与接收,一个负责输出40kHz的超声脉冲,另一个捕捉反射回波,通过声速与时间差计算探测距离,有效探测范围通常覆盖2cm到4m区间,足够覆盖绝大多数近距离检测场景,模块上的触发与回波引脚采用标准2.54mm排针布局,能直接兼容通用面包板与标准接插件,不需要额外做转接板设计。设计思路上,整个模块的结构拆分完全贴合实际生产的模组形态,两个圆柱形换能器通过卡扣结构固定在紫色PCB基板上,换能器与基板之间预留了0.3mm的缓冲间隙,避免装配时压应力损坏换能器的压电陶瓷片,基板中间的金属屏蔽罩覆盖在驱动芯片上方,既做电磁屏蔽减少外界信号干扰,也在结构上加强了基板中部的抗弯折强度,避免安装时螺丝锁紧力过大导致PCB变形。

  外形尺寸与安装边界是结构设计里最需要注意的部分,整个模块的基板长度为45mm,宽度为20mm,厚度方向包含换能器突出部分总高16mm,两个安装孔分布在基板的对角位置,孔中心距基板长边边缘2.5mm,距短边边缘5mm,孔径适配M2自攻螺丝或者M2.5的铜柱固定,设计安装位的时候要注意,换能器的正前方不能有任何结构遮挡,探测面的法线方向要和被测面尽量保持垂直,倾斜角度超过15度就会导致回波无法被接收端捕捉,出现测距丢数的问题。另外要注意,两个换能器的中心间距是23mm,这个间距是经过声学校准的,做外围结构设计的时候不能随意在两个换能器之间加凸起的筋位,否则会造成超声波在结构内部形成多次反射,导致近距离测距出现固定误差。

  模块背面的排针突出高度为11mm,如果是贴板安装的场景,要在安装底板上对应排针的位置预留12mm深的避让槽,避免排针顶到底板造成模块翘起,影响探测角度。很多工程师在做移动机器人底盘设计的时候,会把这个模块直接装在底盘最前端的亚克力支架上,这时候要注意支架的厚度不要超过2mm,且支架的固定位要低于换能器的下边缘1mm以上,避免支架本身进入探测盲区,导致机器人始终误判前方有障碍物。还有部分应用场景会给模块加防水透声膜,这时候在三维结构里要预留0.5mm的贴膜间隙,透声膜不能直接贴在换能器网面上,要留出微小的空气腔,否则会严重衰减超声波的发射强度,缩短有效测距范围。做结构校核的时候还要考虑接线的弯折半径,模块的接线从排针位置引出后,线材的弯折半径不能小于5mm,避免线材长期弯折出现芯线断裂,同时走线位置要避开换能器的正前方区域,不要让线材垂在探测范围内造成误触发。
