50kg量程电阻应变半桥称重传感结构

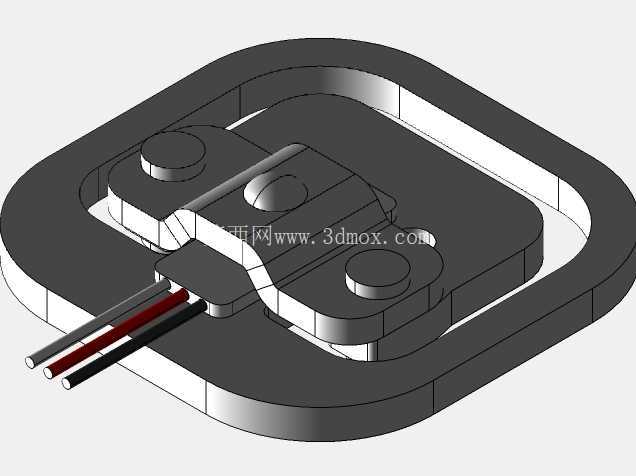

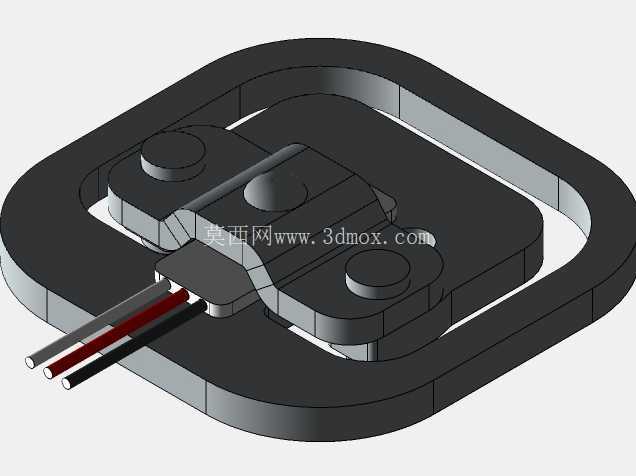

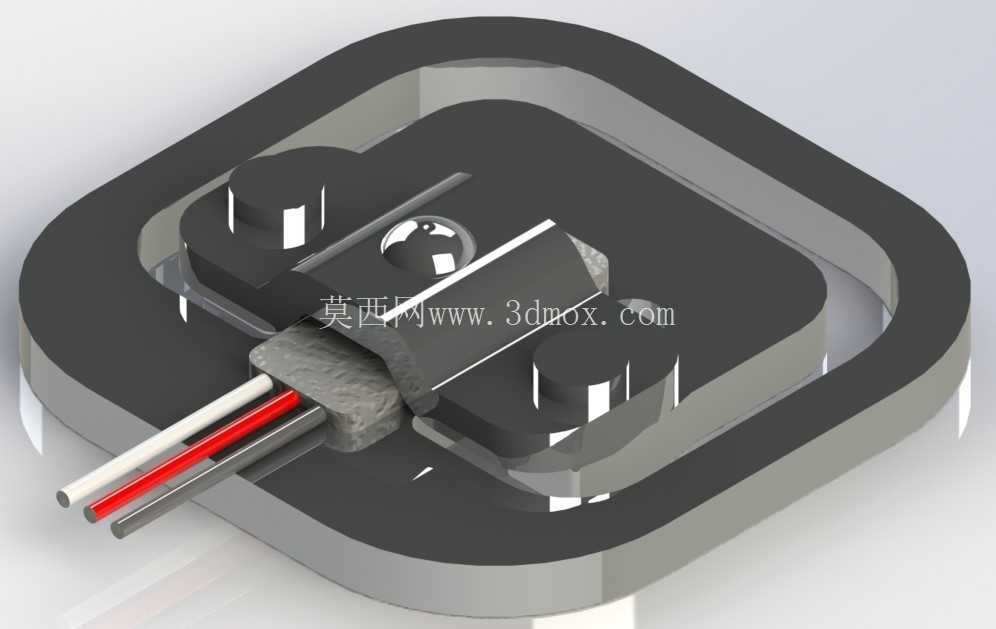

　　这款半桥电阻应变式称重结构，核心针对50公斤级的小量程称重场景做适配，日常在桌面级DIY体重秤、小型物料分装工位的重量校验、桌面实验平台的载荷监测场景中都能见到它的应用，很多开源硬件项目做重量采集模块时，也会优先选用这类结构做核心检测单元。从结构设计逻辑来看，整体采用方形扁平式的基座布局，没有做多余的异形凸起，核心弹性体区域做了局部减薄处理，当负载施加在中心承压位置时，减薄区域会产生可控的微形变，粘贴在该区域的应变片会随着形变产生电阻值变化，配合半桥测量电路就能将形变信号转化为可采集的电信号，配合常用的开源控制板就能完成重量数值的换算输出。

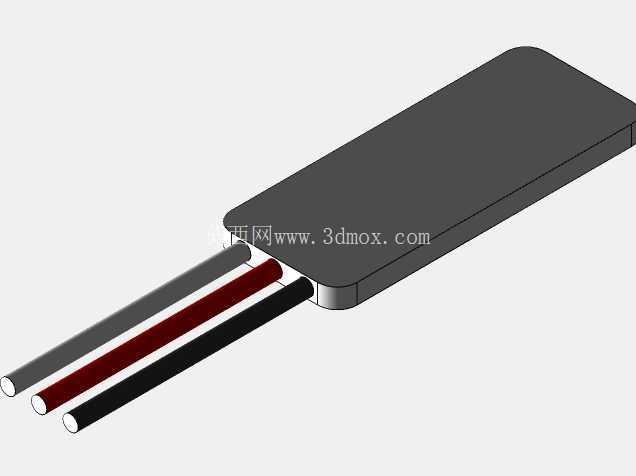

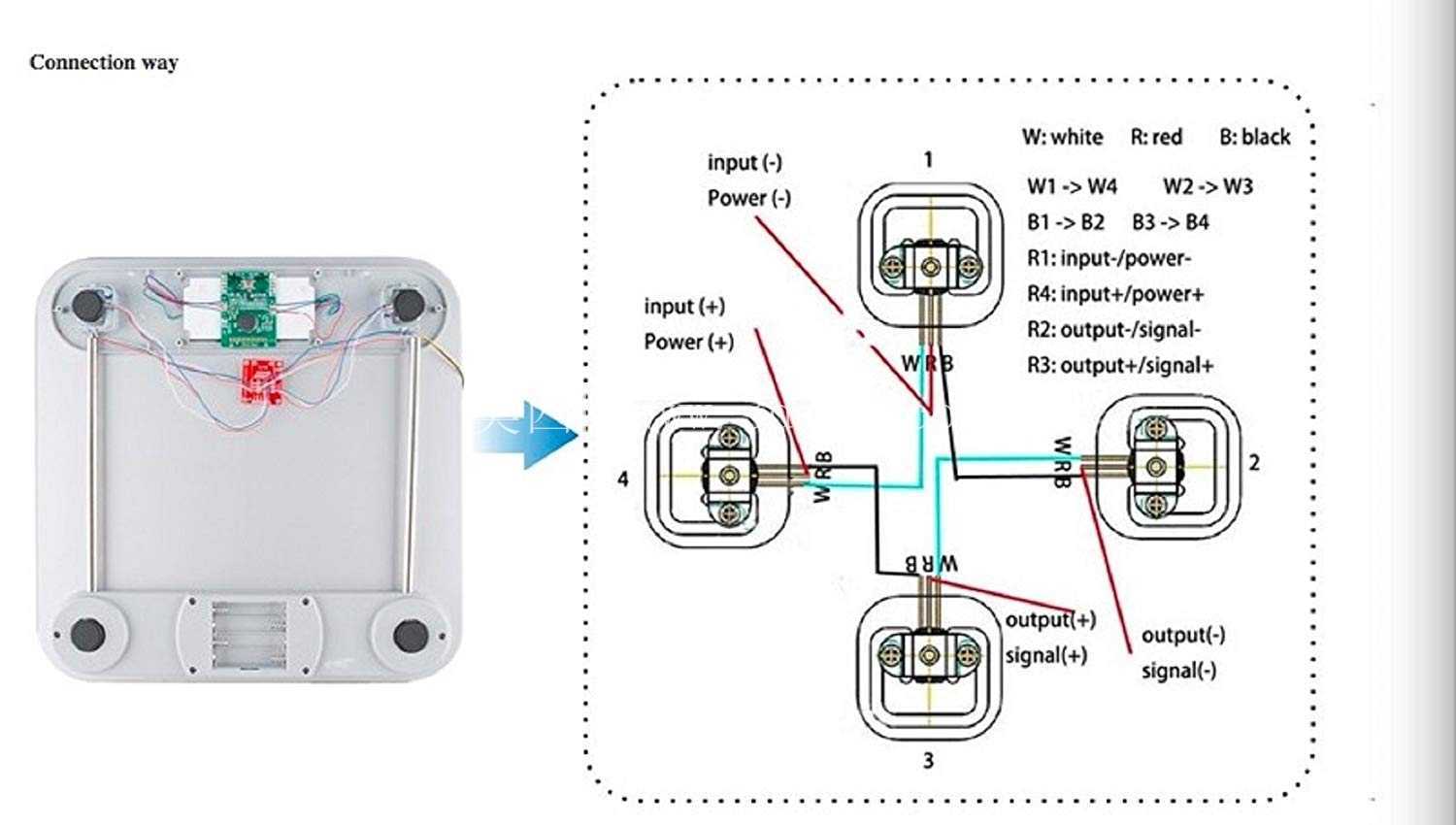

　　出线端做了密封固线处理，红黑白三色出线对应半桥的供电与信号输出引脚，固线位置采用灌封结构填充，既可以避免线材受拉扯时焊点脱落，也能阻挡日常使用中的粉尘、少量溅水侵入应变片粘贴区域，减少环境因素带来的测量漂移。安装边界上，整体外轮廓为带圆角的方形结构，四个角位预留了沉头安装孔位，安装时可以直接通过螺丝将整个传感器固定在安装基座上，承压面的凸起高度做了严格控制，安装后承压面与安装基座的间隙控制在合理范围，避免过载时弹性体形变量超出设计阈值造成不可逆的结构损坏。

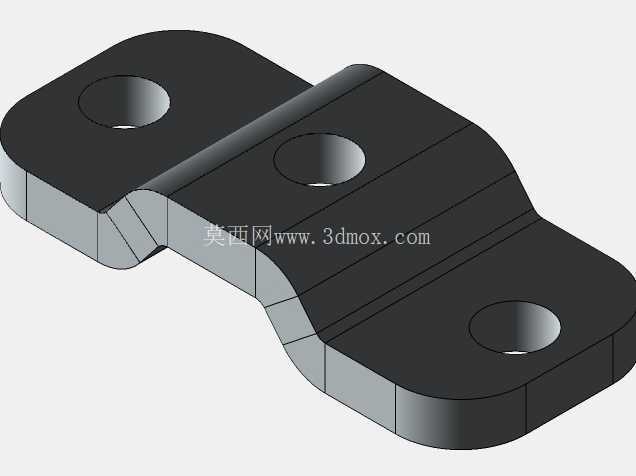

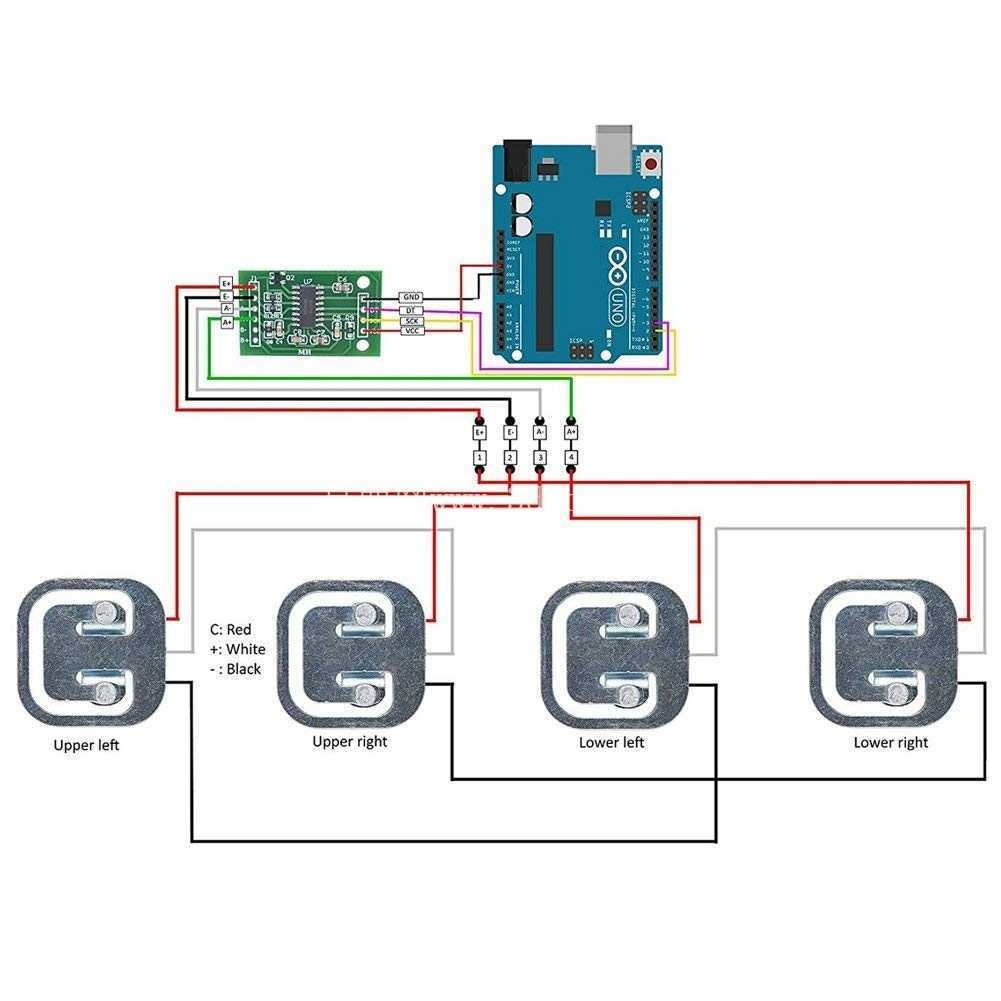

　　实际使用中，这类半桥结构的传感器通常需要配合对应的校准砝码做零点与量程标定，标定完成后线性度可以满足日常民用级称重的精度要求，和全桥结构相比，半桥结构的布线更少，接线逻辑更简单，对于DIY项目或者小批量设备集成来说，能减少不少接线调试的工作量。承压区域的钢珠传力结构是这类小量程传感器常用的设计，钢珠可以将上方承载平台的压力垂直传导到弹性体中心位置，避免承载平台安装偏移带来的侧向力影响测量精度，同时也能抵消一部分承载平台的平面度误差，保证受力始终垂直作用在弹性体的设计受力点上。从结构建模的细节来看，弹性体的倒角、减薄区域的过渡圆角都做了圆滑处理，避免应力集中导致的结构疲劳，长期满量程使用时也能减少结构蠕变带来的精度漂移。

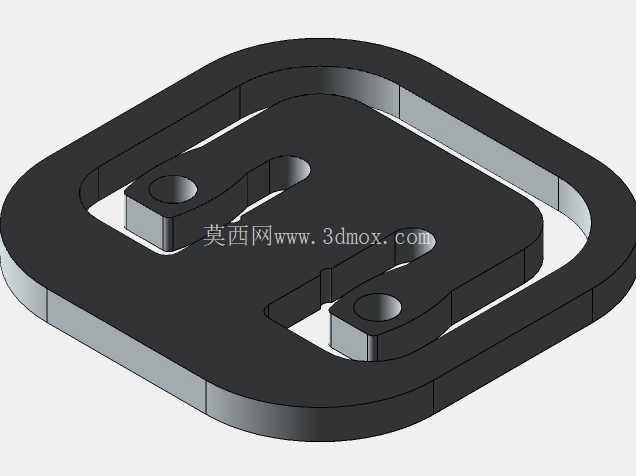

　　外围的防护边框和弹性体基座为一体化加工结构，既可以在安装运输过程中保护弹性体不受外力磕碰，也能在过载时起到限位作用，当负载超出设计量程时，弹性体形变到一定程度就会被边框限位，避免应变片被过度拉扯损坏。这类结构在选型时需要注意安装面的平面度，如果安装面存在明显的高低差，锁紧安装螺丝时会给弹性体带来预加应力，直接导致零点偏移，甚至影响整个量程的线性度，所以安装时通常会建议在安装基座和传感器之间垫薄的调整垫片，保证四个安装点处于同一平面。出线长度可以根据实际安装场景调整，固线位置的应力释放结构可以避免线材反复弯折时内部线芯断裂，适合在需要经常移动承载平台的场景下使用。和同量程的其他称重结构相比，这种方形扁平结构的整体厚度更薄，安装后占用的垂直空间更小，对于对安装高度有严格限制的紧凑型设备来说，这类结构的适配性更强。
