60度螺旋风力涡轮叶片结构设计

　　该叶片结构面向小型风能捕获与流体能量转换场景，常见于分布式微风发电装置、教学演示风轮、低速风道能量回收单元以及小型涡轮试验台。与常规水平轴大叶片不同，该件采用多叶螺旋包绕形态，叶片从中心轮毂向外平滑延展，曲面在周向上连续扭转，整体形成类似蜗壳的导流通道。气流进入叶道后，并不只是冲击单一叶面，而是沿螺旋曲面被持续引导、转向并释放动量，这种布置有利于在较低流速下获得较稳定的周向驱动力，同时降低来流方向突变对转轴造成的冲击。

　　从实际用途看，叶片承担把流体动能转化为轴系旋转机械能的核心任务。它既可以作为风力涡轮的能量捕获部件，也可在类似流道中用于水动力或风道试验。螺旋形叶面对入流具有一定包容能力，当来流角度发生偏移时，曲面仍能维持部分有效攻角，因此对安装朝向和流场均匀性的敏感度低于直板叶片。对于小型装置而言，这种特性意味着支架、导流罩和方位调整机构可以适当简化，设备在建筑通风口、管道旁路、实验台架等空间受限位置更容易布置。

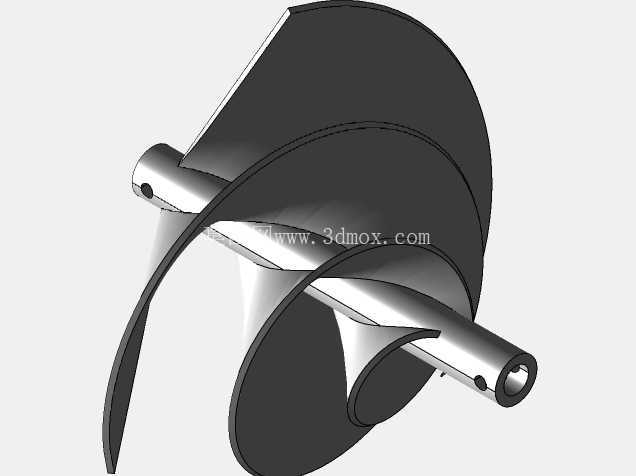

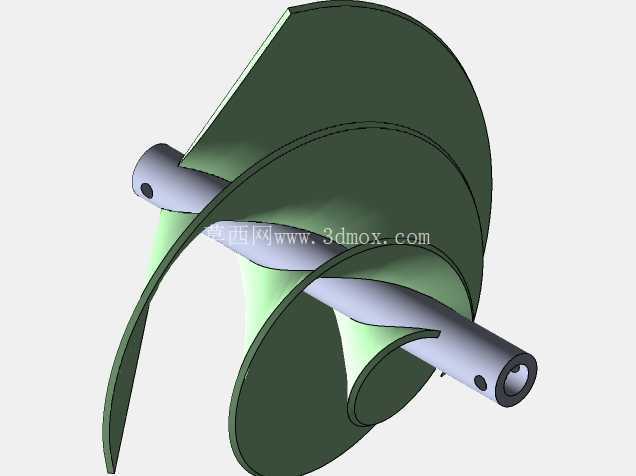

　　建模时需要重点处理叶身与轮毂的过渡关系。中心部位设置带孔轴接结构，孔道用于穿入转轴或配合锁紧件，外圆柱面承担扭矩传递基准。叶片根部不应简单以尖角并入轮毂，而应保留连续圆角和加厚区，使离心力、气动弯矩和启动瞬时扭矩能够沿根部曲面分散传递。若根部过渡过硬，3D打印或铸造后容易在层纹、分型线附近形成应力集中；若加厚过多，则会增加转动惯量，使小风条件下的启动响应变慢。

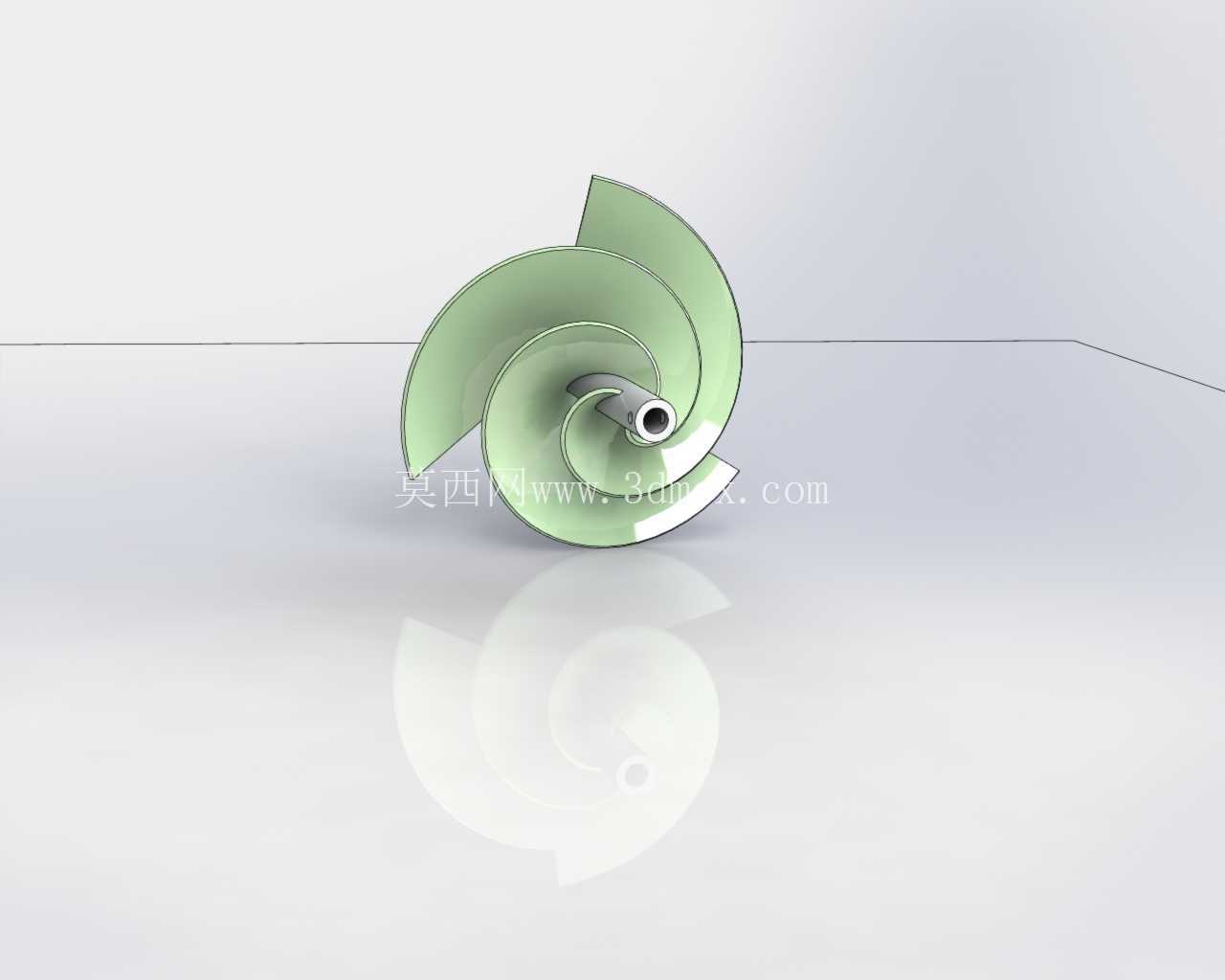

　　叶型设计思路围绕60度周向包角展开。单片曲面从轮毂附近起始，沿径向升高并在圆周方向扭转，多个叶片首尾在视觉上形成螺旋闭环。曲面前缘需要保持顺滑，避免突兀折边造成气流分离；后缘则承担导流出口作用，厚度可逐步收薄，但在工程模型中仍应保留可制造的最小壁厚。叶面并非单纯追求外观弧度，每一段曲率都影响气流附着：靠近轮毂处线速度较低，曲面应更强调导流和承力；外缘线速度较高，叶面对做功效率更敏感，型面公差和表面平顺性需要重点控制。

　　外形尺寸方面，该结构属于紧凑型叶轮，径向轮廓由螺旋叶片外缘决定，轴向宽度则集中在轮毂与叶身包绕区域。安装时首先要确认叶轮回转半径，外围护网、风筒或机壳内壁应与叶片外缘保留均匀间隙，间隙过小会因制造误差、轴系挠曲或异物进入发生擦碰，间隙过大又会造成流体旁通损失。中心孔与转轴之间应设定明确配合关系，若用于高速演示或长期运转，建议增加键、扁位、顶丝或锁紧螺母等防转结构；仅靠圆孔摩擦夹持，在反复启停工况下容易出现相位滑移。

　　轴向安装边界还包括轮毂端面与轴承、联轴器或发电机轴肩的距离。叶片轴向位置不宜过度悬伸，否则气动载荷会放大成轴端弯矩，导致轴承发热和振动。螺旋叶片自身具有一定轴向导流趋势，装配时应确认曲面旋向与转轴旋转方向匹配；旋向反转会使能量转换效率明显下降，甚至造成异常推力。对于需要静平衡的场景，可在叶根或轮毂背面预留去重区域，避免直接在外缘修磨而破坏流线。

　　在结构细化上，叶片壁厚应随半径变化进行梯度设计。根部承受弯矩最大，适合采用较厚实体或加强肋；外缘质量对不平衡量影响大，宜在保证型面刚度的前提下减轻质量。若采用塑料打印，可在非工作面设置轻量化空腔或加强筋，但空腔开口不能破坏主受力曲面；若采用金属加工，则需关注螺旋曲面的刀具可达性，五轴加工或铸造后抛光都要求型面不存在过深倒扣。

　　流道配合也不能脱离整机孤立判断。该叶片若置于圆筒形风道内，筒壁相当于外边界，螺旋叶道可引导气流形成旋转分量；若裸露在自由空气中，则需要考虑支架尾流对叶片的影响。支撑臂尽量避开主要入流区，发电机或轴承座最好布置在轮毂后侧，减少迎风阻挡。实际选型时，还应把叶片直径、轮毂孔径、轴向宽度、旋向、叶尖间隙和额定转速作为一组边界共同校核，才能让模型从外观结构顺利转化为可装配、可运转的涡轮部件。
