基于超声波检测的近距感应防盗报警装置

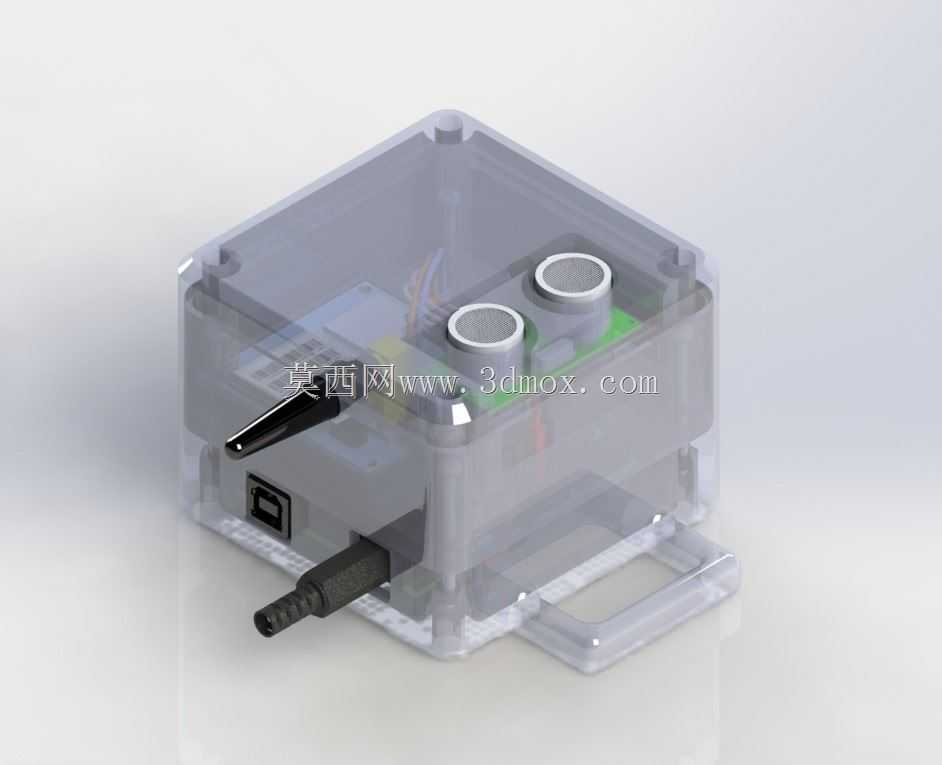

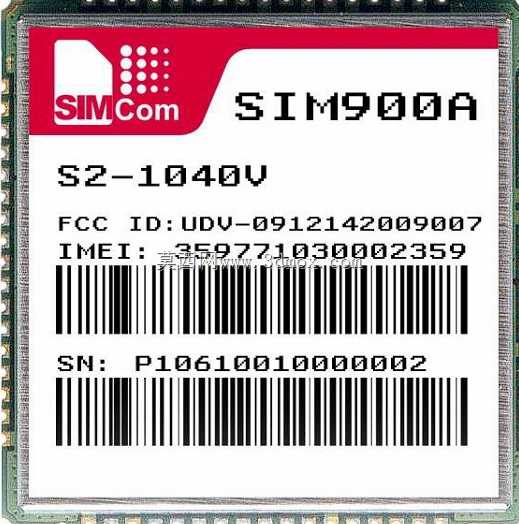

　　这款近距感应防盗装置的结构设计，核心围绕小空间嵌入式安防场景的落地需求展开，区别于传统被动式红外防盗设备，它采用主动式超声波测距作为核心检测逻辑，搭配通讯模块实现触发后的主动呼叫功能，整体结构采用半透明PC材质外壳封装，既可以直观观察内部模块的排布状态，也能在设备调试阶段快速排查接线、模块固定的异常问题。从安装边界来看，装置整体采用带安装耳的方形壳体设计，底部预留的两个安装挂耳可以直接通过M3螺丝固定在墙面、柜体侧板或者设备机架上，壳体侧面预留了USB调试接口与天线引出位，通讯天线直接从壳体侧方的开槽处伸出，不需要额外拆解壳体就能完成天线的角度调整，避免金属壳体对通讯信号的屏蔽影响。

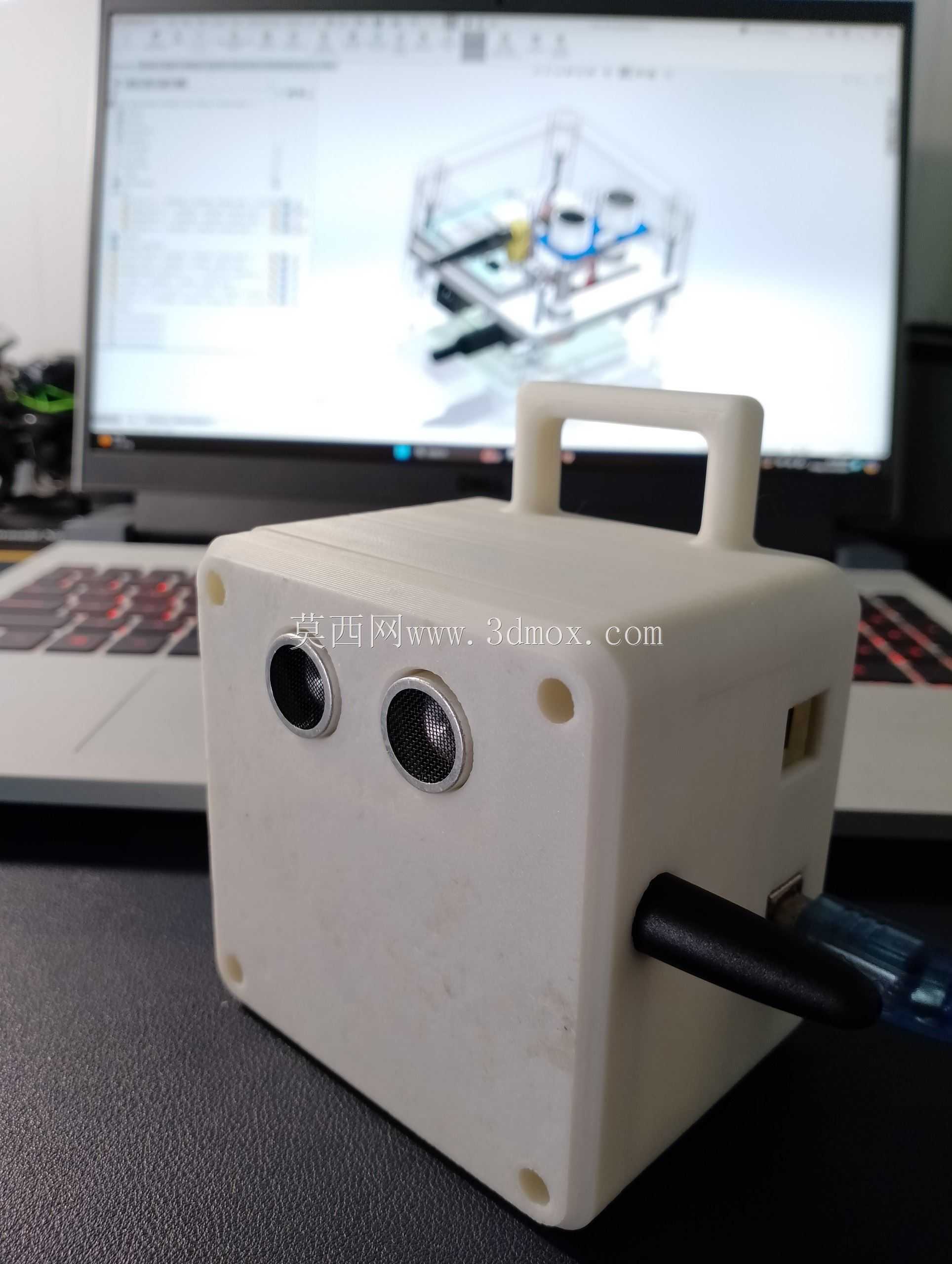

　　内部结构的排布上，设计阶段做了两次迭代优化，最初版本采用的通讯与电源模块占用空间较大，导致超声波探头的安装位置被迫偏移，检测角度出现15度左右的盲区，迭代版本更换了更小体积的通讯模块与集成电源模块，将两个超声波探头对称布置在壳体上部的居中位置，保证检测扇面完全覆盖装置正前方120度的扇形区域，检测距离可以通过板载电位器调整，覆盖0.3米到3米的近距防护范围，完全满足室内柜体、设备周边、小型仓储点位的防盗检测需求。

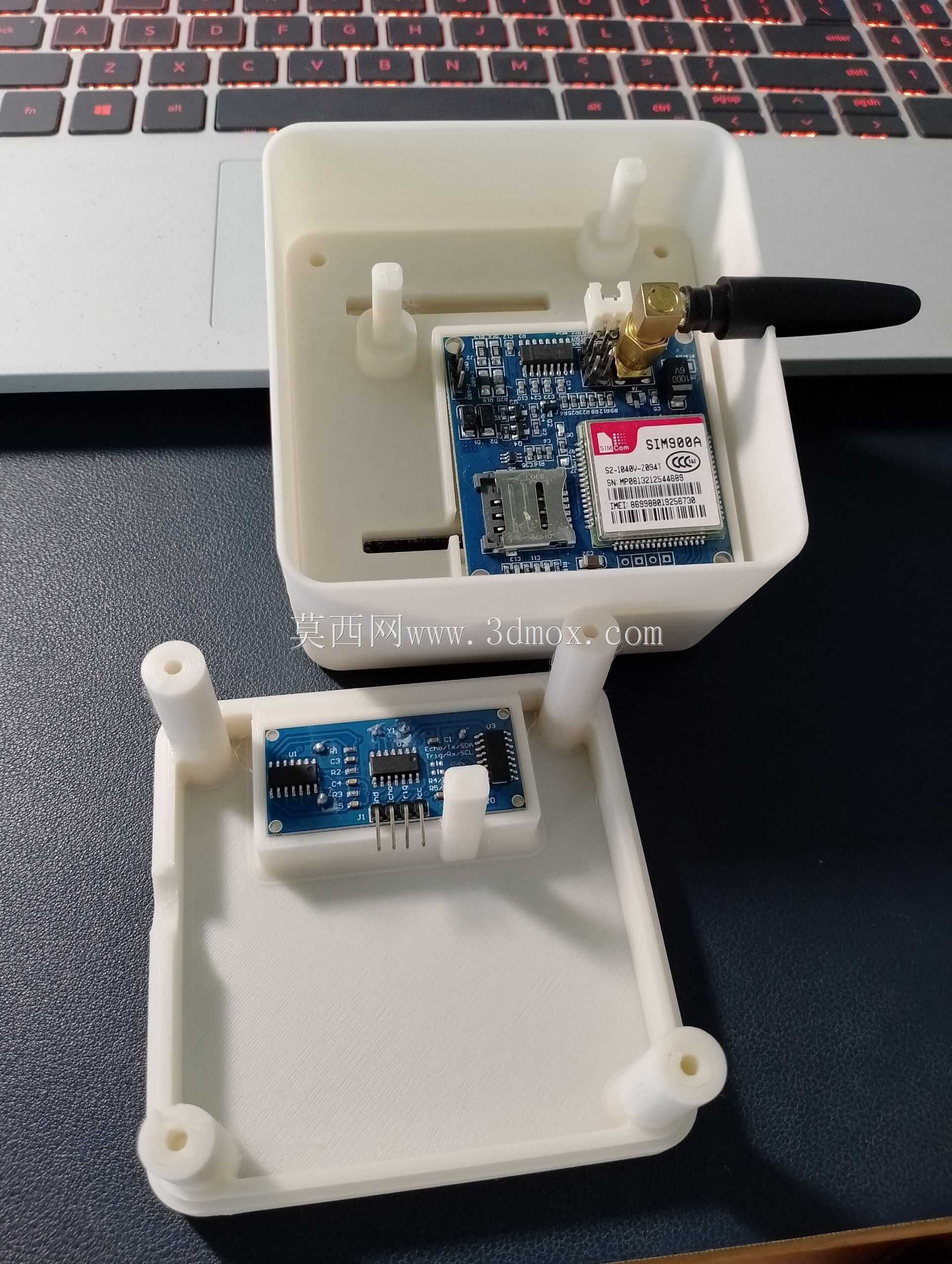

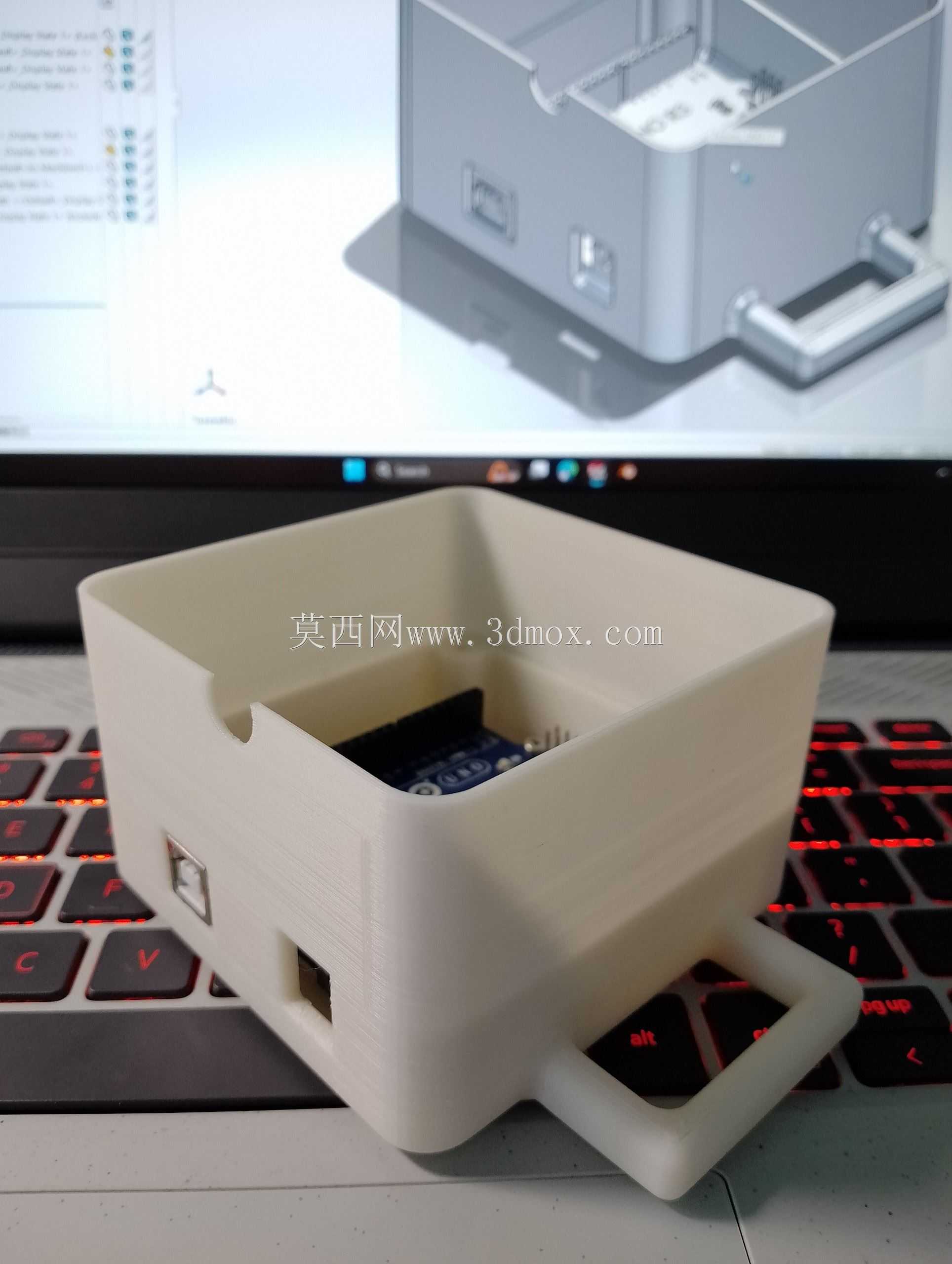

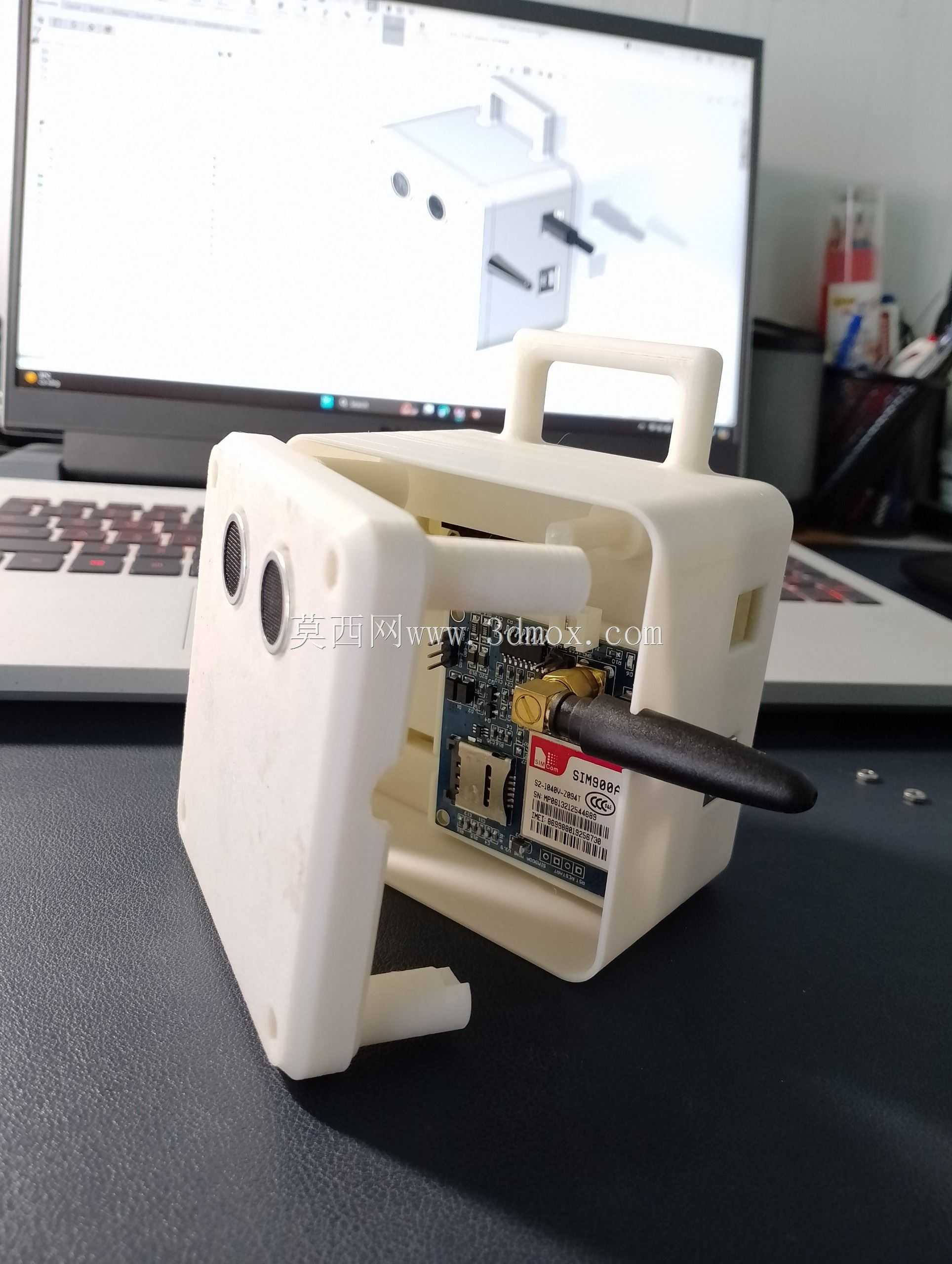

　　壳体的内部做了分区式的筋位设计，将主控板、电源模块、通讯模块分别卡在对应的筋位槽内，不需要额外打胶或者螺丝固定，装配时只需要将各个模块对准卡槽压入即可，大幅降低装配工序的复杂度，壳体上下盖采用卡扣式连接，侧边预留了0.8mm的密封槽，可以粘贴薄款泡棉密封条，满足日常室内环境下的防尘需求，避免积灰导致的探头灵敏度下降或者电路板短路问题。从实际应用场景来看，这类装置可以直接部署在无人值守的设备机柜旁、仓储货架的贵重物料存放区、临街商铺的柜台内侧，当有人员进入预设的检测范围时，超声波模块会第一时间捕捉到距离变化，触发主控板的呼叫逻辑，通过通讯模块向预设的联系人号码发起呼叫，不需要搭配本地报警喇叭，就能实现远程的异常提醒，避免本地报警被破坏后失效的问题。

　　设计过程中特意将电源接口做了防呆处理，采用Micro USB接口作为供电输入，可以直接搭配常见的5V2A手机适配器供电，不需要额外定制专用电源，降低现场部署的配件成本，壳体底部预留了走线槽，供电线可以从壳体底部的开槽引出，沿着安装面走线，不会出现线缆外露被剪断的风险。探头的安装位置做了内凹设计，探头表面比壳体外表面低2mm，避免日常搬运、安装过程中刮花探头表面的换能器，影响测距精度，内凹结构同时可以遮挡侧面的杂波反射，减少周边物体反射带来的误触发问题。内部电路板的固定筋位特意做了1mm的垫高处理，让电路板和壳体底部之间留出空隙，既可以提升空气流通的散热效果，也能避免壳体表面凝露直接接触电路板，提升潮湿环境下的运行稳定性。
