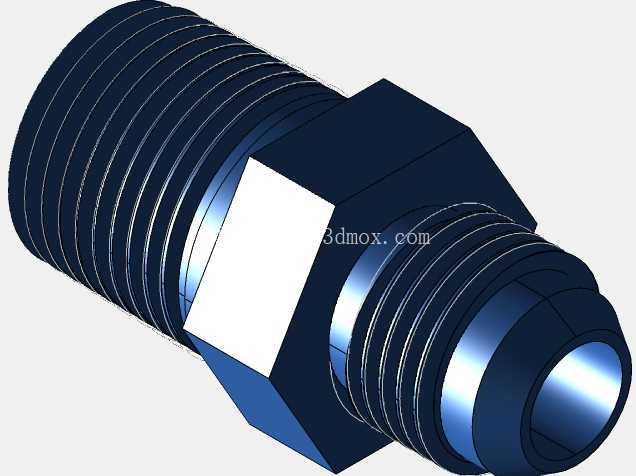

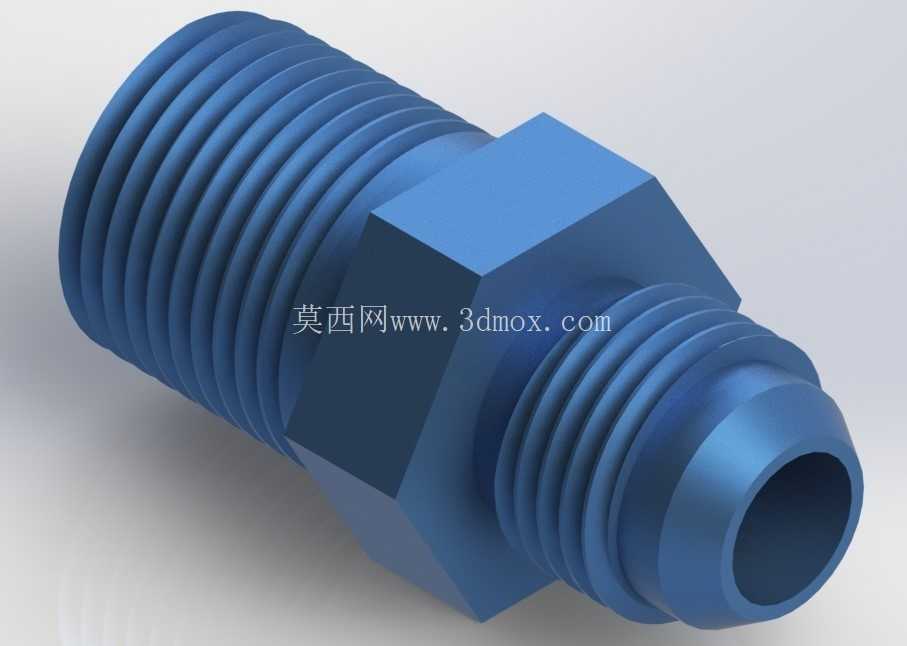

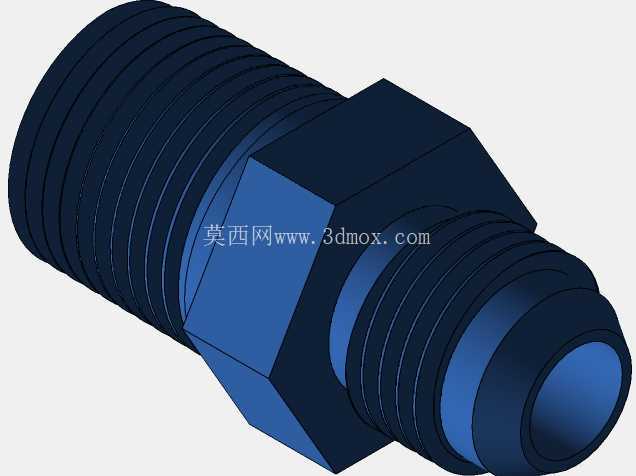

AN6规格17.145mmNPT外螺纹直通液压接头

　　做液压与流体管路设计快十年，这类异径外螺纹直通接头是燃油输送、低压润滑回路、小型气动控制单元里绕不开的基础连接件，这次拿到的AN6转17.145mm NPT规格接头，刚好适配改装车燃油供给、小型实验台过滤回路、台式液压站辅件连接这几个高频场景。先从实际安装边界说，接头中部的六角对边尺寸是按照标准管接头扳手空间预留的，不管是用开口扳手还是套筒，都能留出足够的操作余量，不会因为相邻管路排布太密出现卡扳手的情况，这一点在做集成阀块周边管路布局的时候尤其重要，很多新手建模的时候容易忽略扳手操作空间，最后装配阶段才发现接头拧不紧，还要重新调整管路走向，浪费大量改图时间。两端的螺纹段长度是经过匹配的，AN6端适配标准6mm内径的燃油软管或者高压尼龙管，安装的时候只需要把软管推到接头根部的限位凸台位置，再用卡箍或者专用管夹锁紧就能达到密封要求，不用额外缠生料带或者加密封垫；NPT端是17.145mm规格的锥管螺纹，本身靠螺纹啮合的锥度挤压就能实现金属密封，只要安装的时候控制好拧入扭矩，在1.2MPa以内的燃油、润滑油、压缩空气工况下完全不会出现渗漏问题。

　　设计思路上，这个接头没有做多余的减重或者异形结构，整体采用一体棒料车削成型的结构，中部的六角台不仅是扳手受力位，同时也是两端管路的轴向限位结构，避免软管安装过度推挤导致螺纹段受力变形，内部的流道是等径直通设计，没有突然的变径或者转角，流体经过的时候压损非常小，在燃油输送场景里不会因为局部节流出现供油压力不稳的问题，在过滤器进出口连接的时候，也不会因为流道突变产生紊流影响过滤精度。实际选型的时候要注意，这个接头的适用介质温度范围在-40℃到120℃之间，常规的丁腈橡胶软管、氟橡胶密封件都能匹配，不要用在强腐蚀的化工流体回路里，毕竟接头本体默认是碳钢或者铝合金阳极氧化材质，耐酸碱腐蚀能力有限。

　　安装的时候NPT端不要过度拧紧，锥管螺纹拧过2到3牙就能达到密封效果，拧太狠容易把内螺纹件的螺纹孔撑裂，尤其是在铝制阀块或者塑料滤座上安装的时候，扭矩要控制在推荐值的下限，避免损坏基体件。另外这个接头的六角台端面和两端螺纹的同轴度控制得很好，安装之后软管不会出现偏斜的情况，在有振动的工况下，比如移动设备的燃油管路、发动机周边的辅件连接，不会因为接头同轴度差导致软管反复弯折产生疲劳开裂，能有效提升管路系统的使用寿命。

　　很多做小型设备流体回路设计的工程师，经常会在接头选型的时候忽略螺纹的匹配精度，随便找个近似规格的接头代用，最后出现慢渗的问题，排查起来非常麻烦，这种标准规格的NPT转AN接头，螺纹公差都是按照行业通用标准做的，和同规格的标准件互换性很强，后期维护更换的时候不用专门找定制件，随便找五金市场或者液压件门店都能买到同规格的替换件，能大幅降低设备的后期维护成本。在做三维布局的时候，这个接头的安装轴向尺寸要算好，两端留出至少10mm的软管弯曲半径空间，不要让软管直接贴在接头根部弯折，不然长时间使用之后软管容易在弯折位置出现裂纹，导致流体泄漏。如果是用在有脉冲压力的工况里，比如柱塞泵出口的过滤器连接位置，可以在接头和阀块之间加一个薄的紫铜密封垫，进一步提升密封可靠性，不过常规的稳态压力工况下完全不需要额外密封件，靠NPT螺纹本身的锥度密封就足够。
