JST-XH2.54间距垂直直插连接器套件

　　在消费电子、工业控制板卡、小型智能设备的板级互连场景里，线对板连接器的选型直接决定了生产装配效率与后期设备运行的连接可靠性，2.54mm间距的JST-XH系列接插件是目前低压信号传输场景中应用覆盖极广的一类互连部件，这套模型完整覆盖了2Pin到20Pin全规格垂直直插安装的针座结构，能满足不同通道数的信号接线需求。从实际工程使用的角度看，这类连接器主要承担PCB板与外部线束之间的信号、小电流电源传输作用，常见于单片机开发板、传感器接线端子、小型家电控制板、3D打印机控制模块、无人机飞控接线等场景，相比传统的焊接接线方式，带锁扣的XH系列连接器能避免设备运输、运行过程中的震动导致接线松脱，同时配套的压接端子可以实现线束端的预制化加工，大幅提升整机组装的流水线作业效率，不需要工人在板端逐点焊接导线，也能减少虚焊、漏焊带来的售后返修问题。

　　这套模型在设计时严格遵循JST-XH系列的官方安装尺寸规范，针座的插针间距严格控制在2.54mm的标准节距，和通用的2.54mm排针间距完全兼容，插针的直径、露出PCB板面的高度、塑料基座的定位柱尺寸都和实际量产部件完全一致，结构设计人员在进行PCB Layout时可以直接调用模型的安装孔位、焊盘位置数据，不需要反复核对规格书的尺寸参数，能有效避免出现封装画错导致的元器件无法贴装的问题。垂直直插的安装形式决定了这类针座的焊接面在PCB底部，接线方向垂直于PCB板面，适合设备内部线束走向垂直于板卡的布局场景，相比卧式贴片的同规格连接器，垂直直插件的机械强度更高，能承受更大的插拔力，不容易在反复插拔维护的过程中出现焊盘脱落的问题。

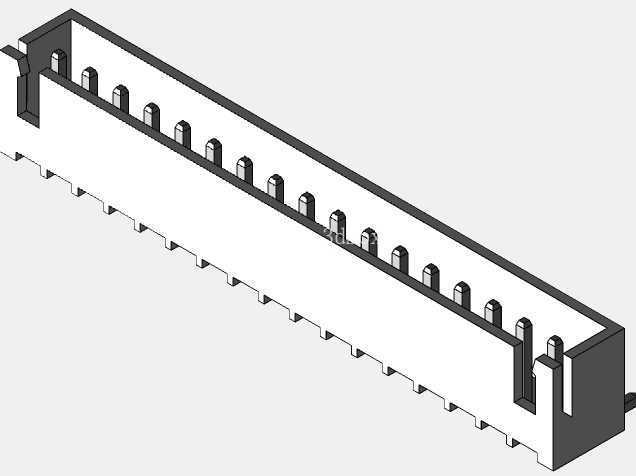

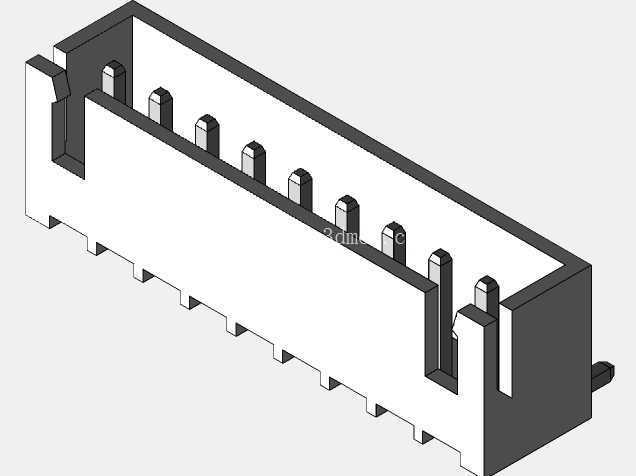

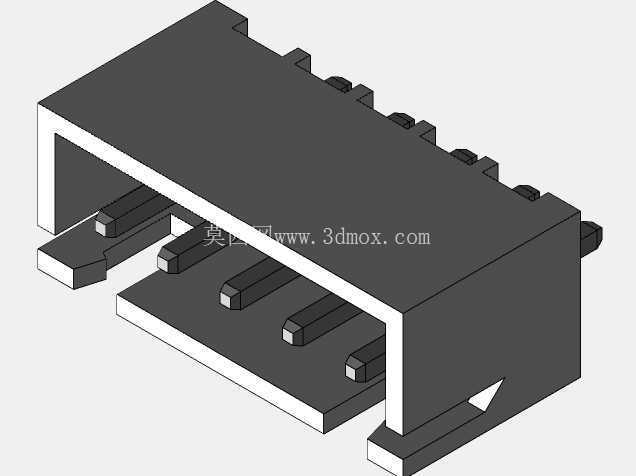

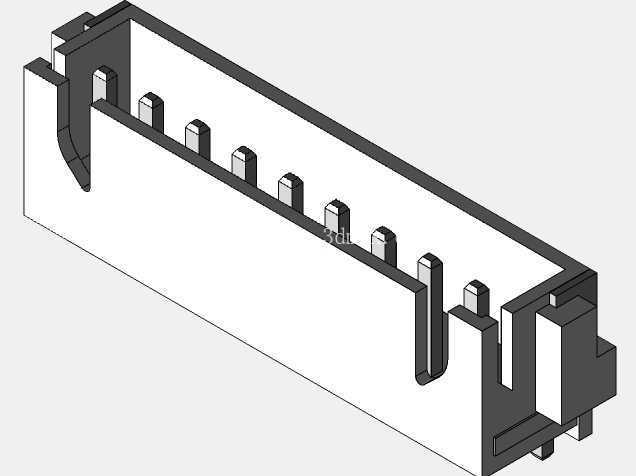

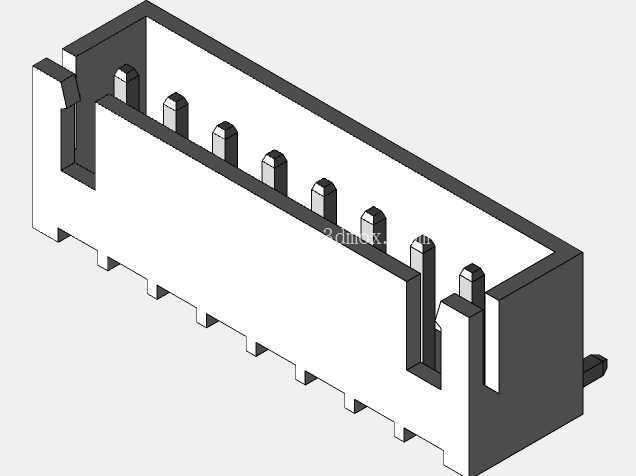

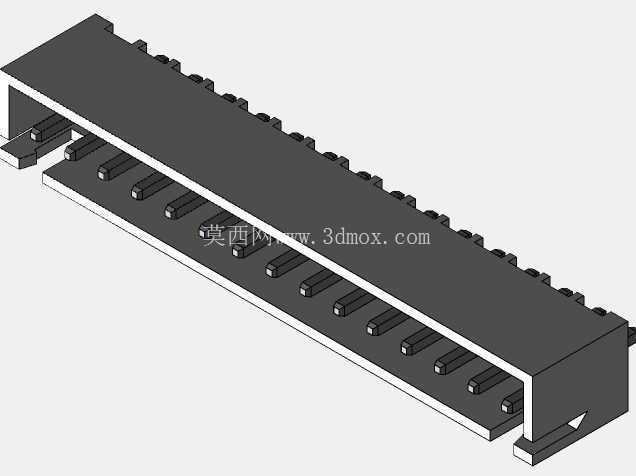

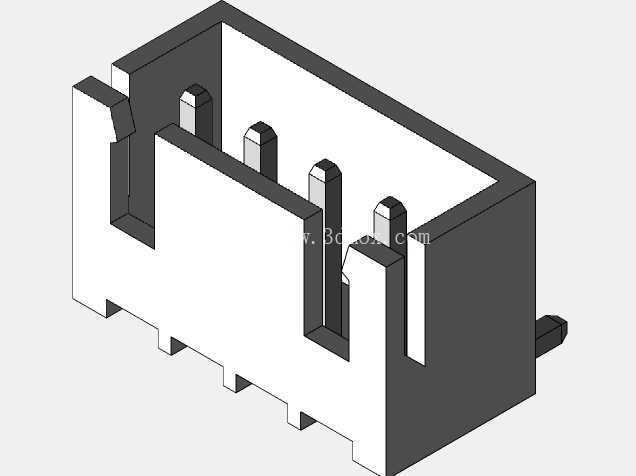

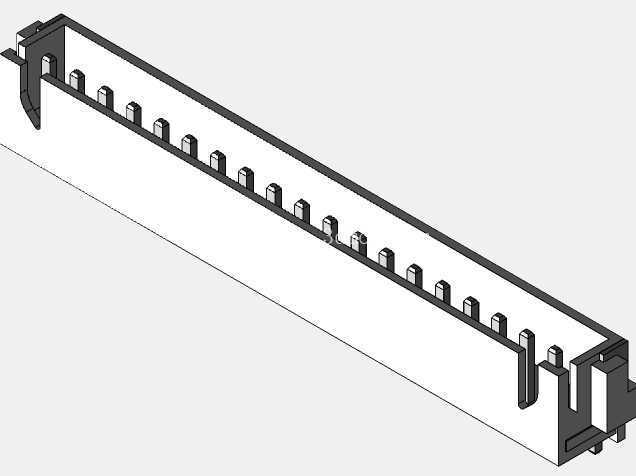

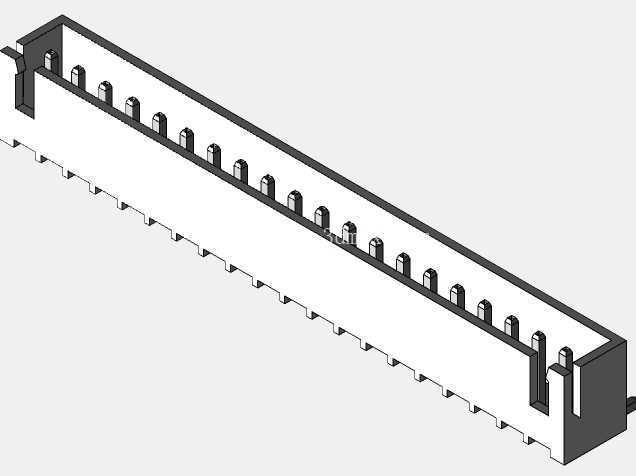

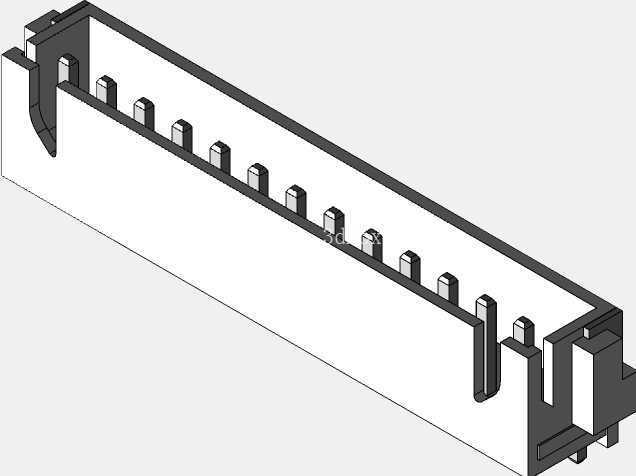

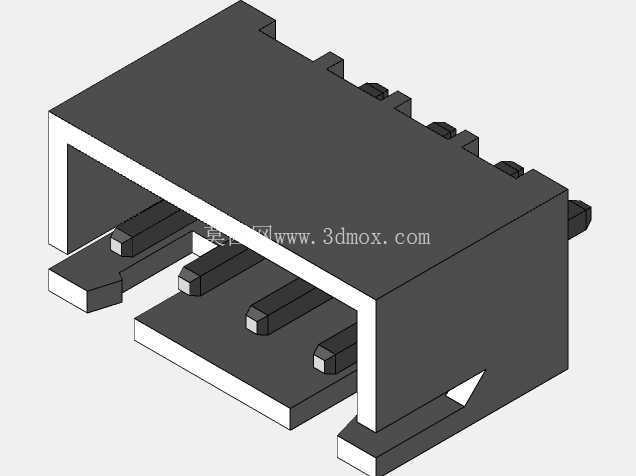

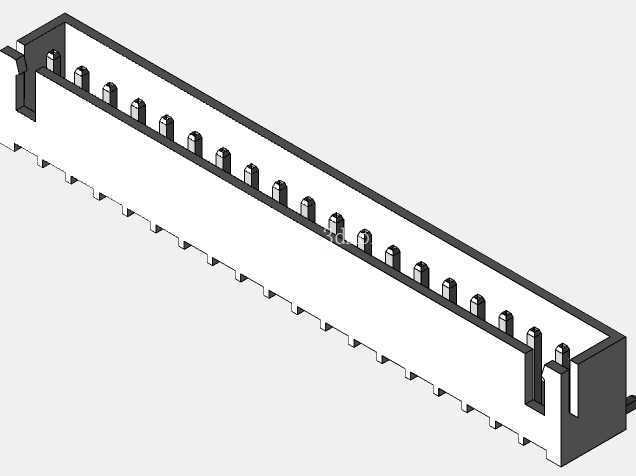

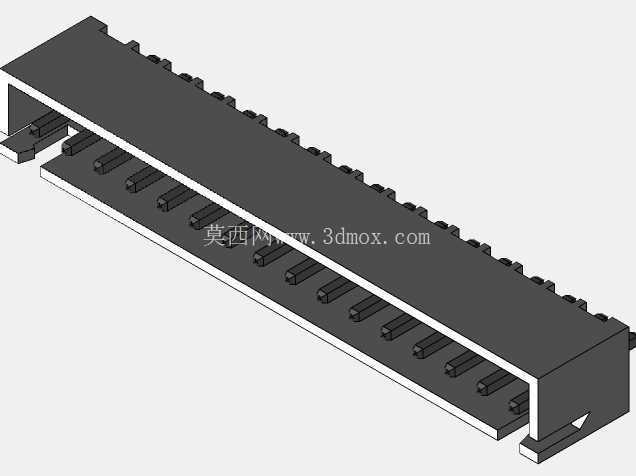

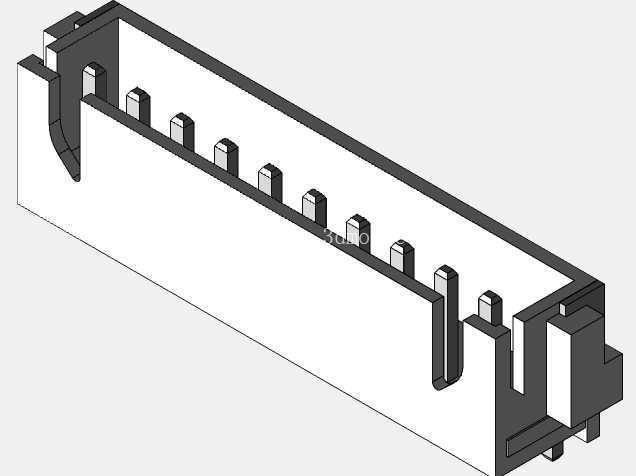

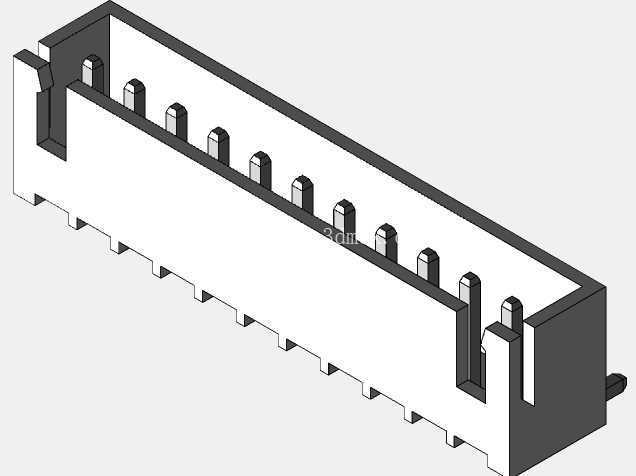

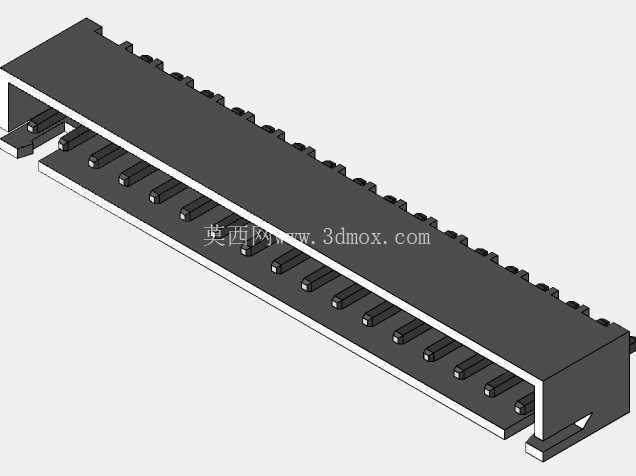

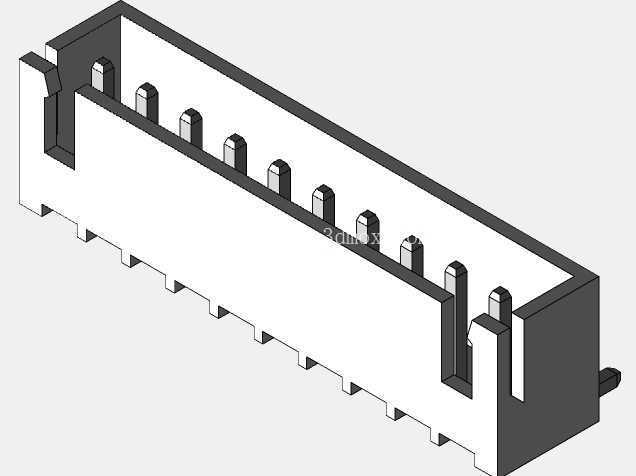

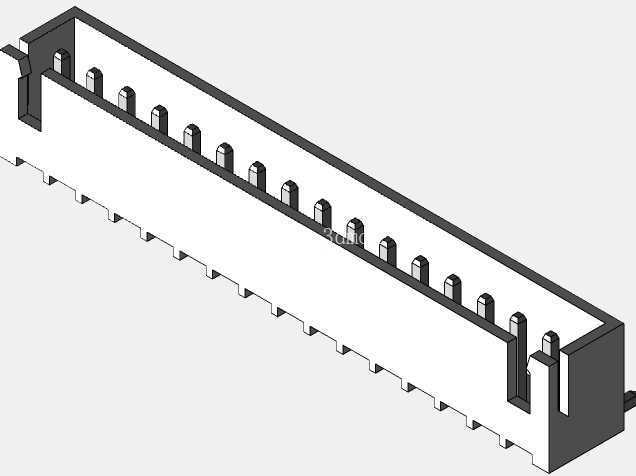

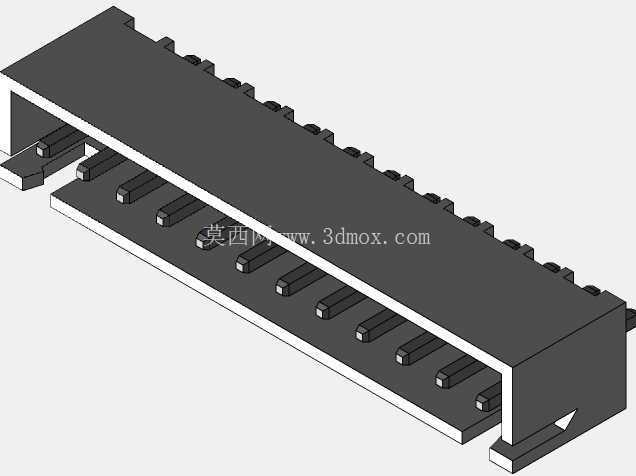

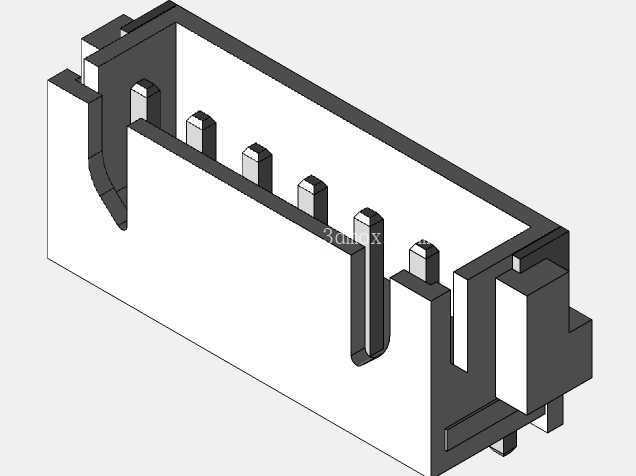

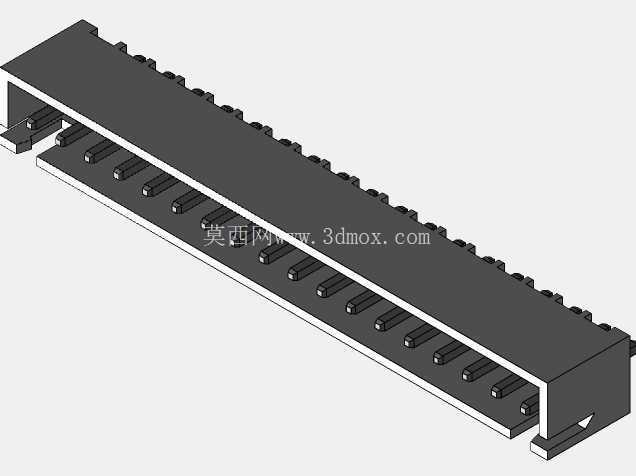

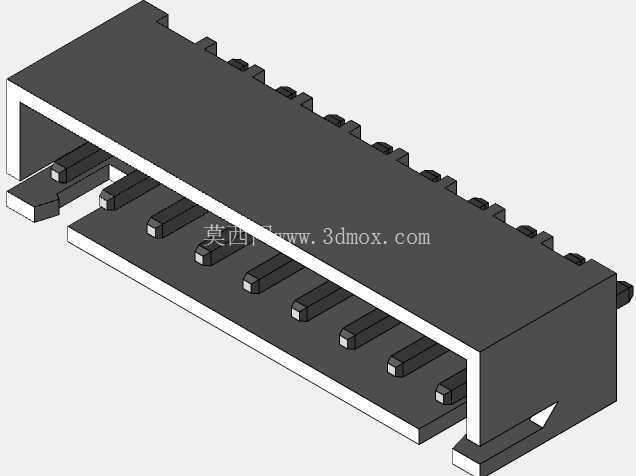

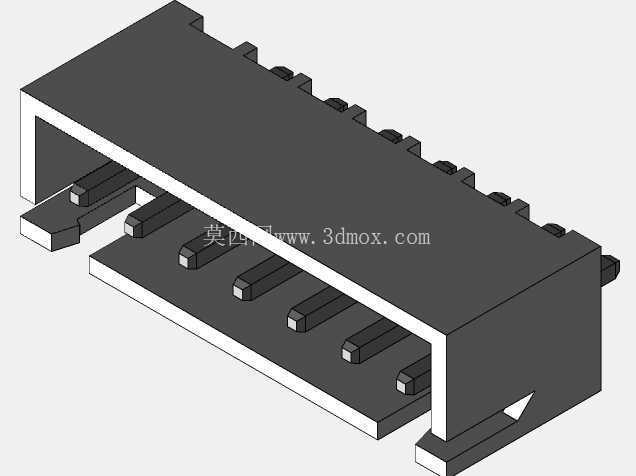

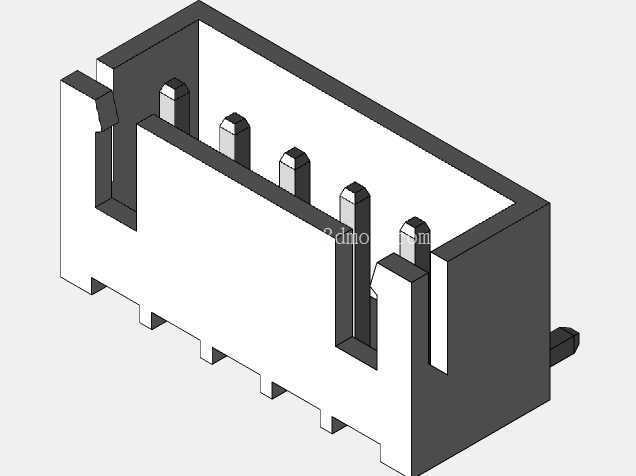

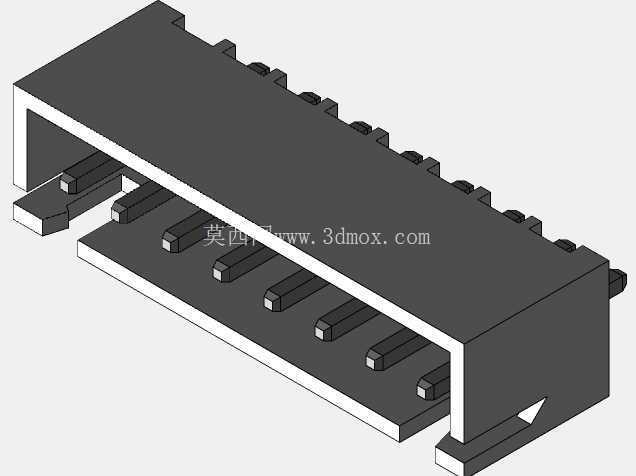

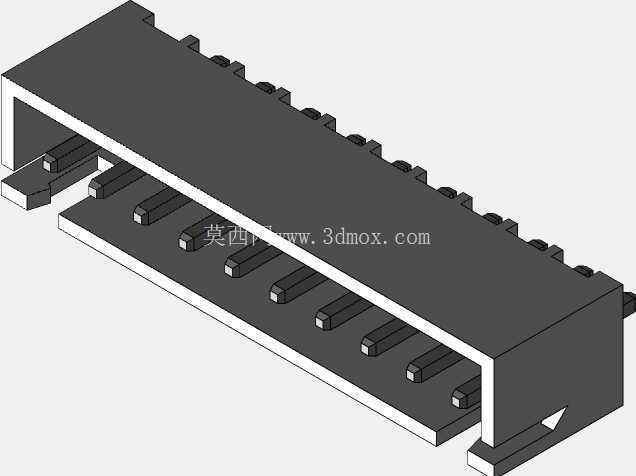

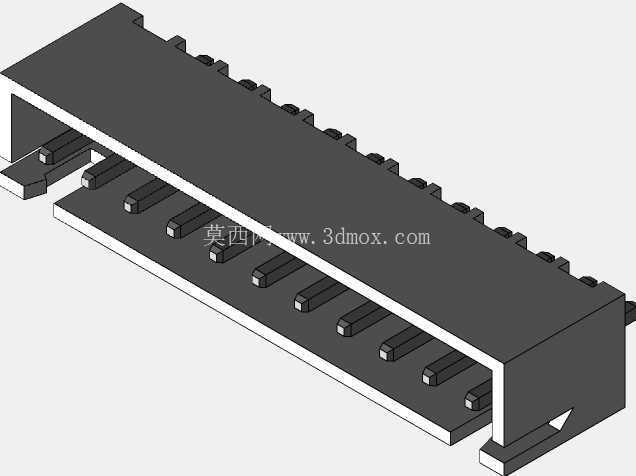

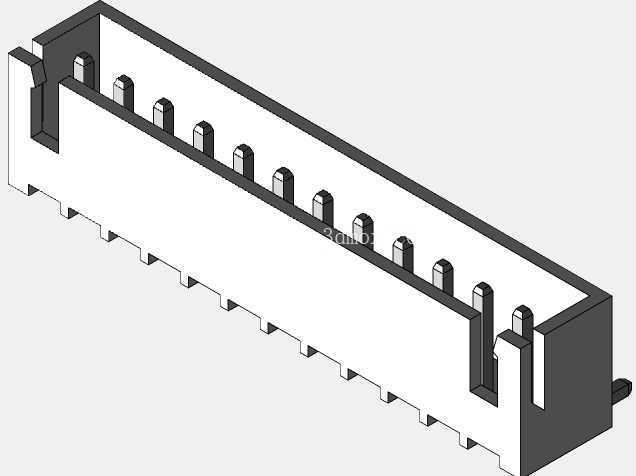

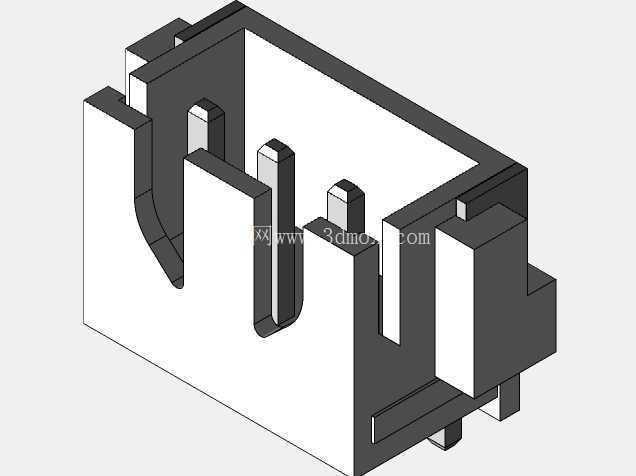

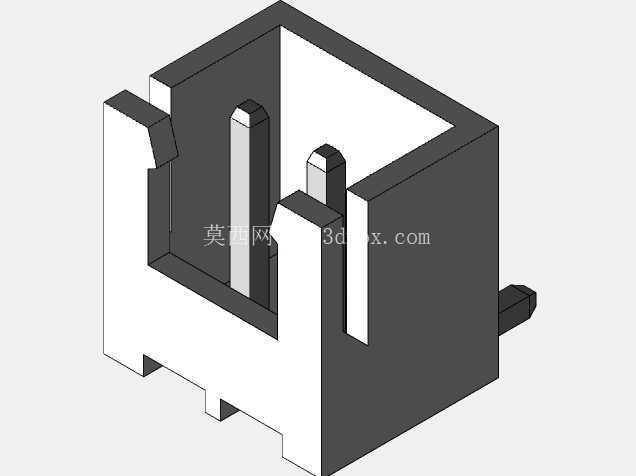

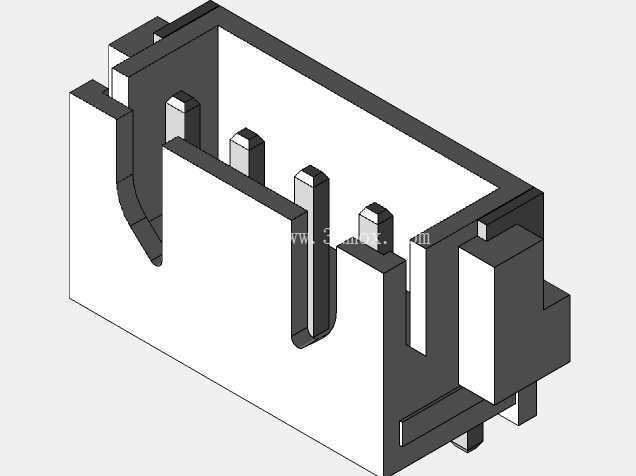

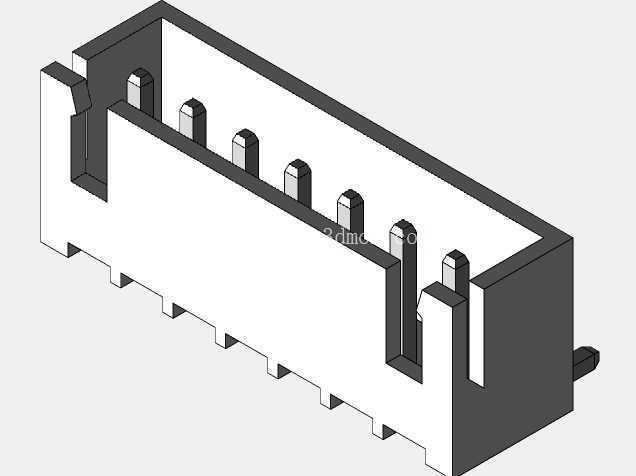

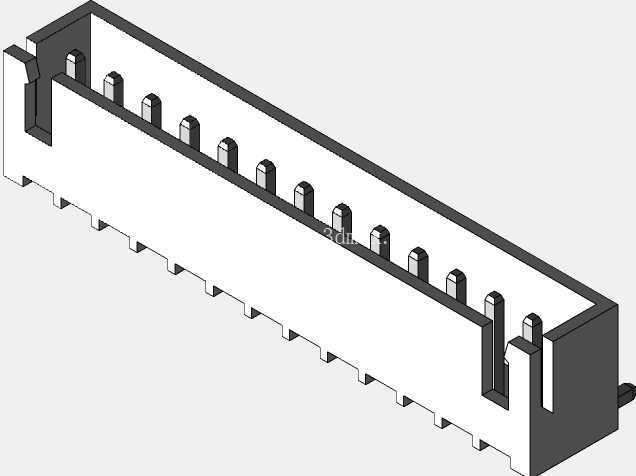

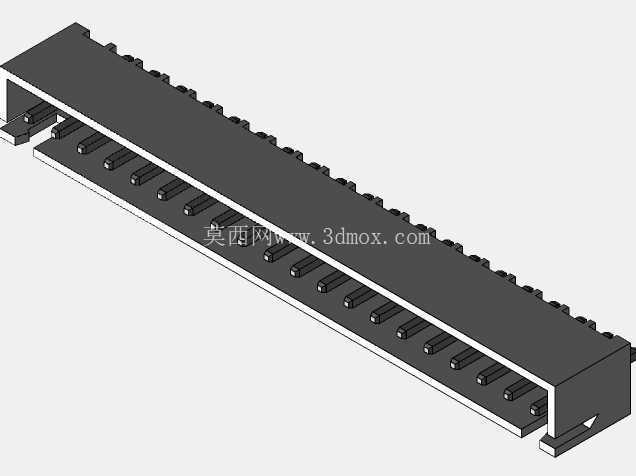

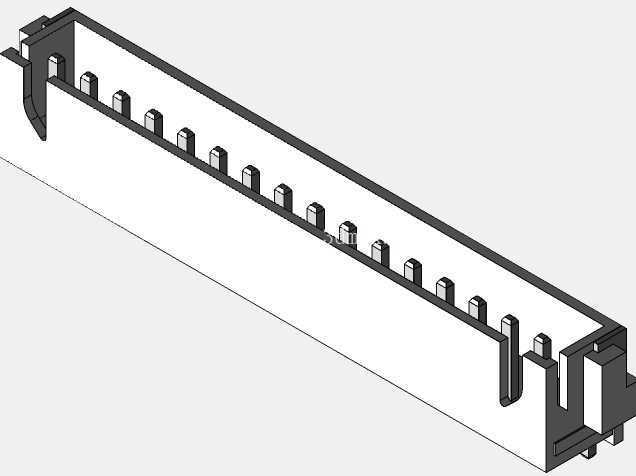

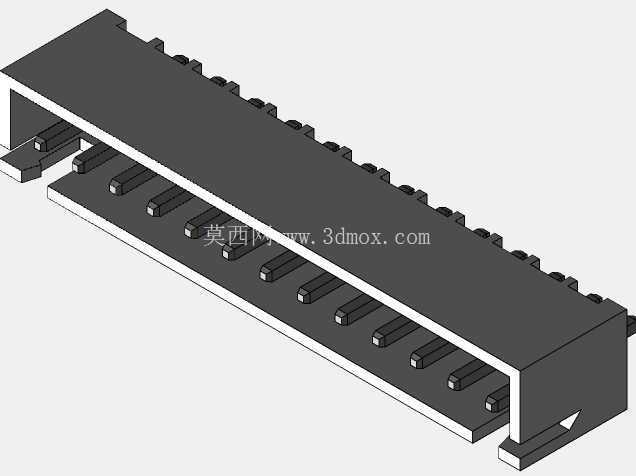

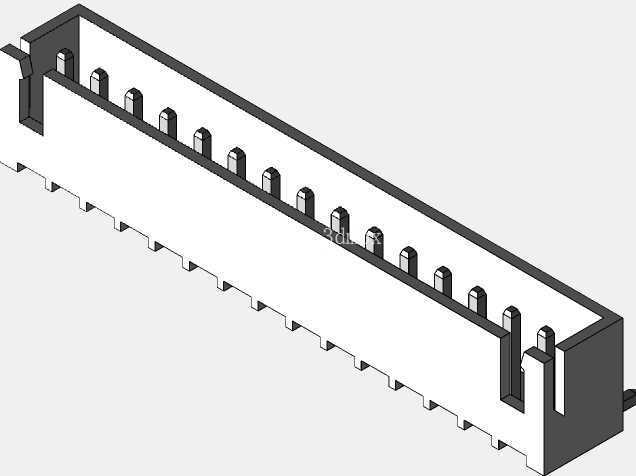

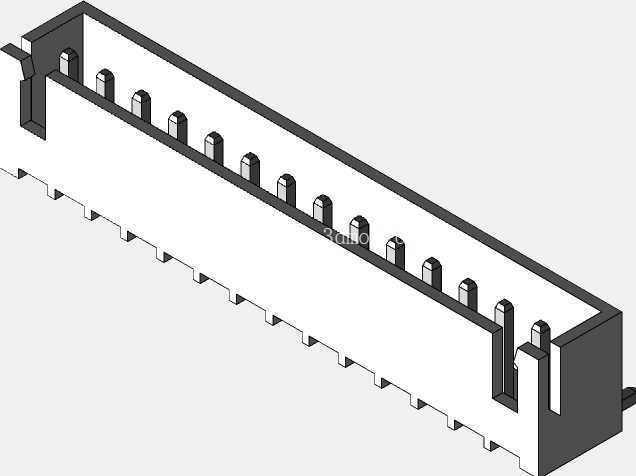

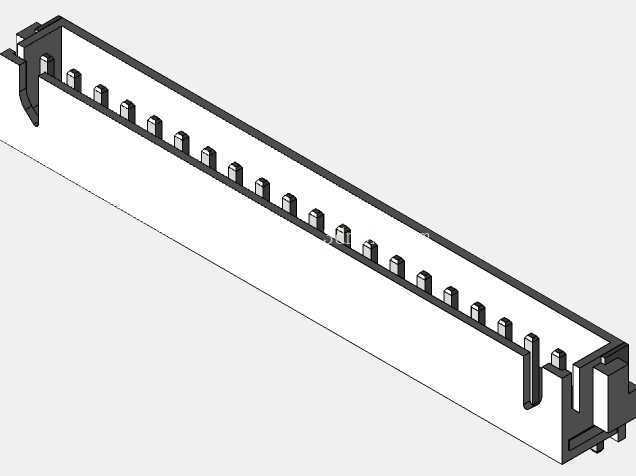

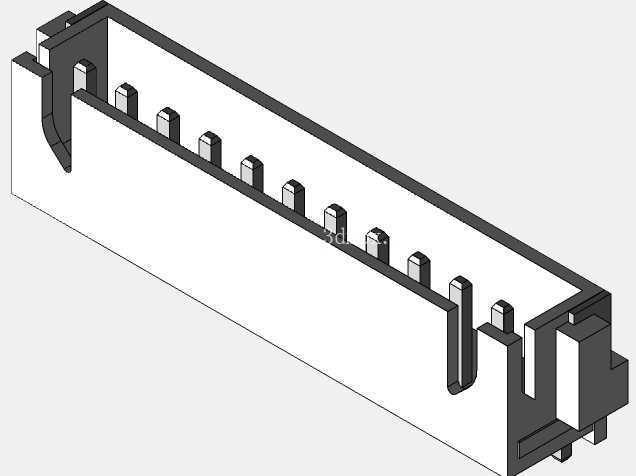

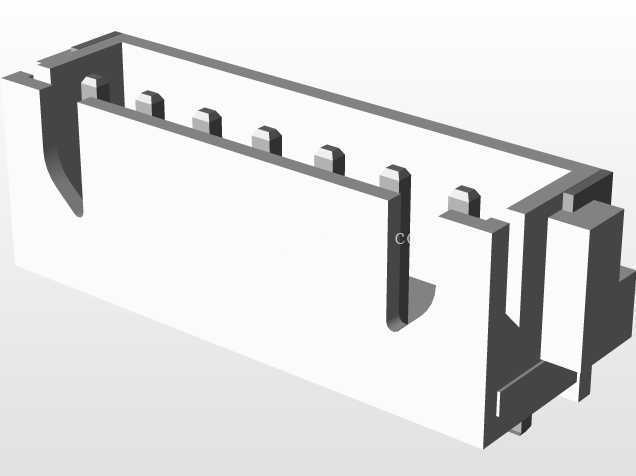

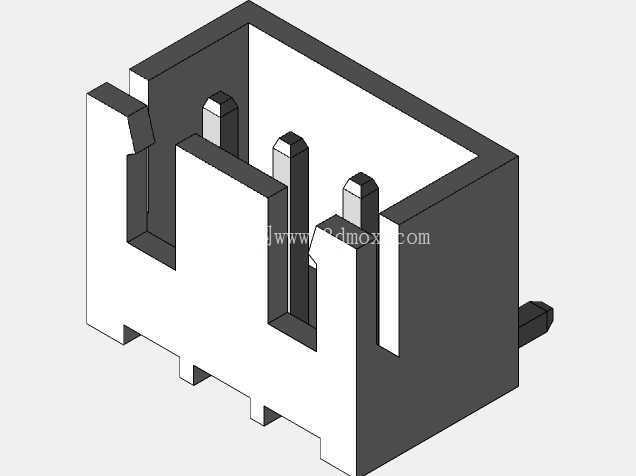

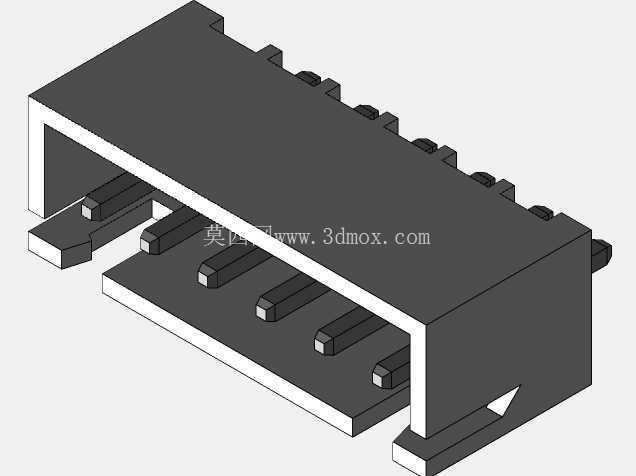

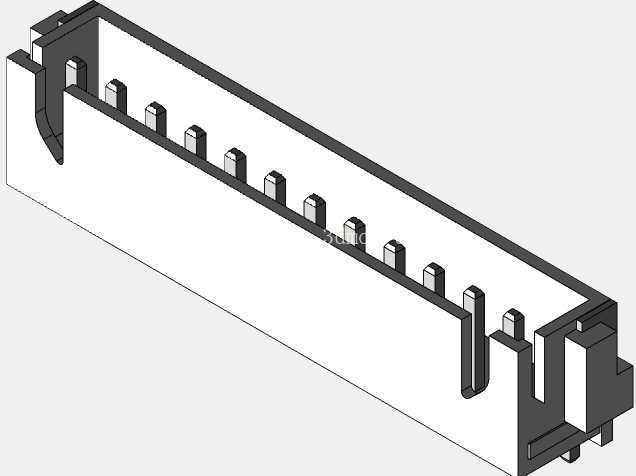

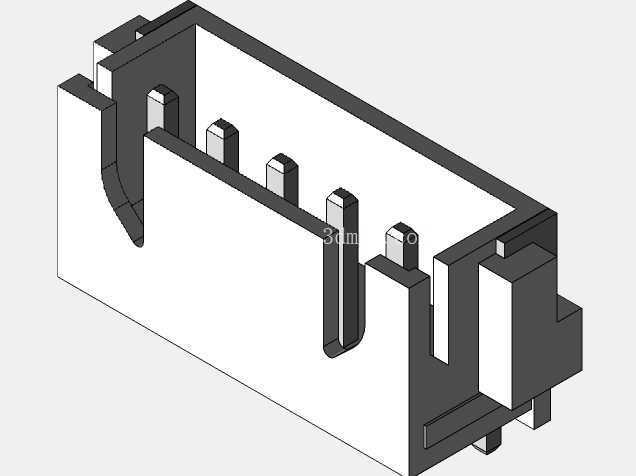

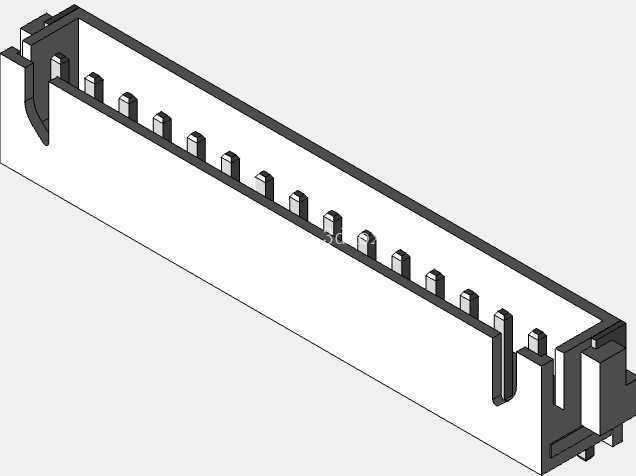

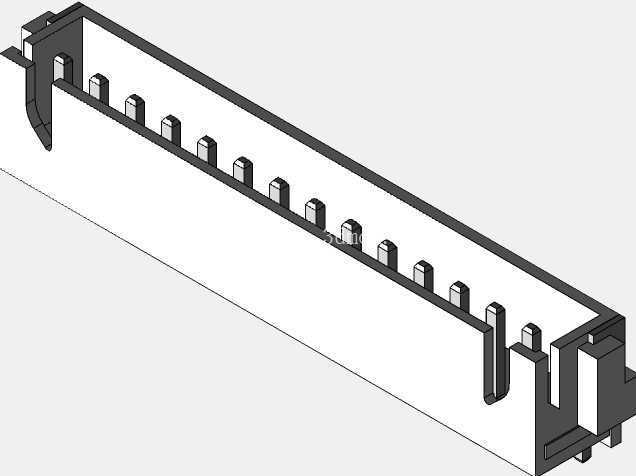

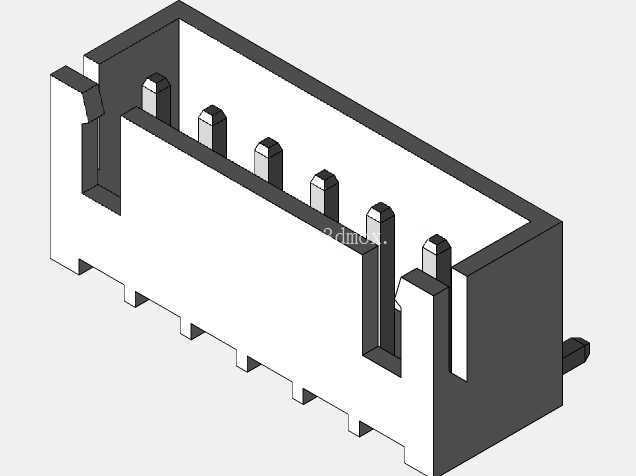

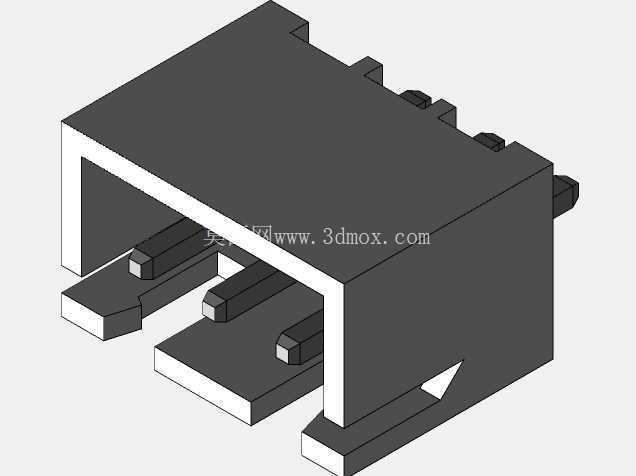

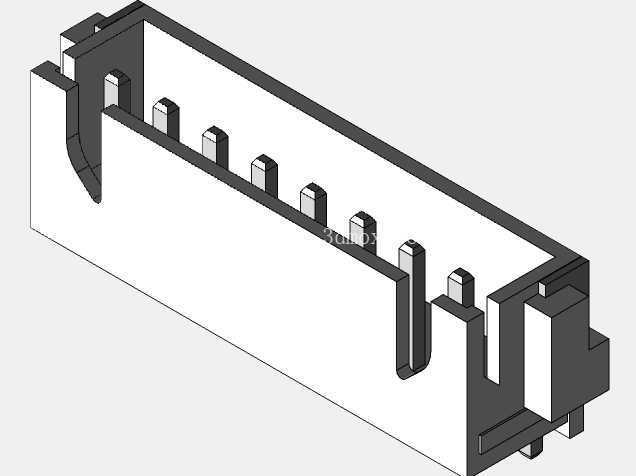

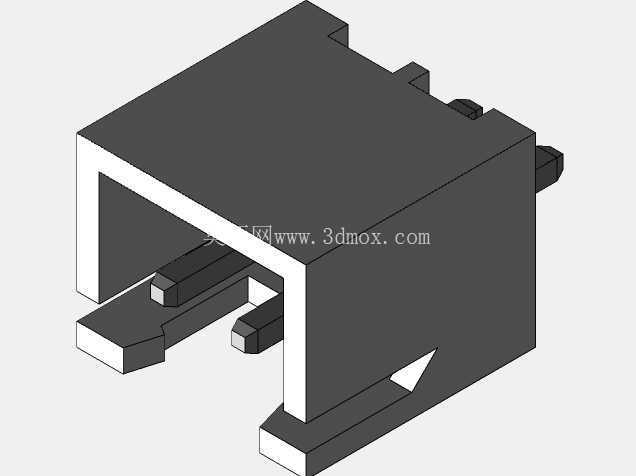

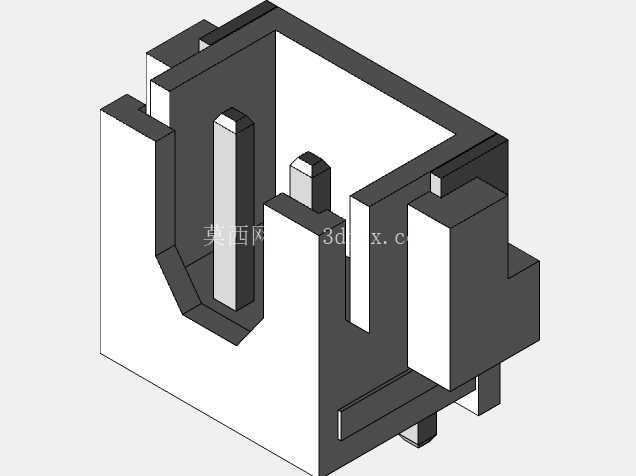

　　模型完整还原了针座的塑料基座外形、插针排布、定位卡扣结构，不同Pin数的针座长度随针位数线性变化，宽度、高度尺寸保持统一，在进行结构布局时，设计人员可以根据需要的接线通道数快速选型，预留对应的安装空间，不需要单独为不同Pin数的部件重新核算安装边界。从安装边界的角度看，这类垂直安装的连接器需要在PCB板面预留对应长度的基座安装空间，同时在针座的接线侧要预留足够的手部操作空间，方便工人进行线束插拔操作，模型中也还原了塑料基座的导向倒角结构，配套的线束端插头插入时可以通过导向结构快速对位，不需要刻意对准插针位置，能降低装配时的对位难度。在实际的设备调试、售后维护场景中，这类带卡扣的连接器可以实现快速的线束插拔，不需要焊接工具就能完成接线更换，对于需要频繁更换外接模块的测试设备、实验装置来说，这种连接方式能大幅降低维护的时间成本。另外，2.54mm的标准间距也让这类连接器可以和通用的杜邦线、跳线实现一定程度的兼容，在原型验证阶段，工程师甚至可以用普通杜邦线临时插接进行信号测试，不需要提前定制专用压接线束，能加快原型开发的迭代速度。

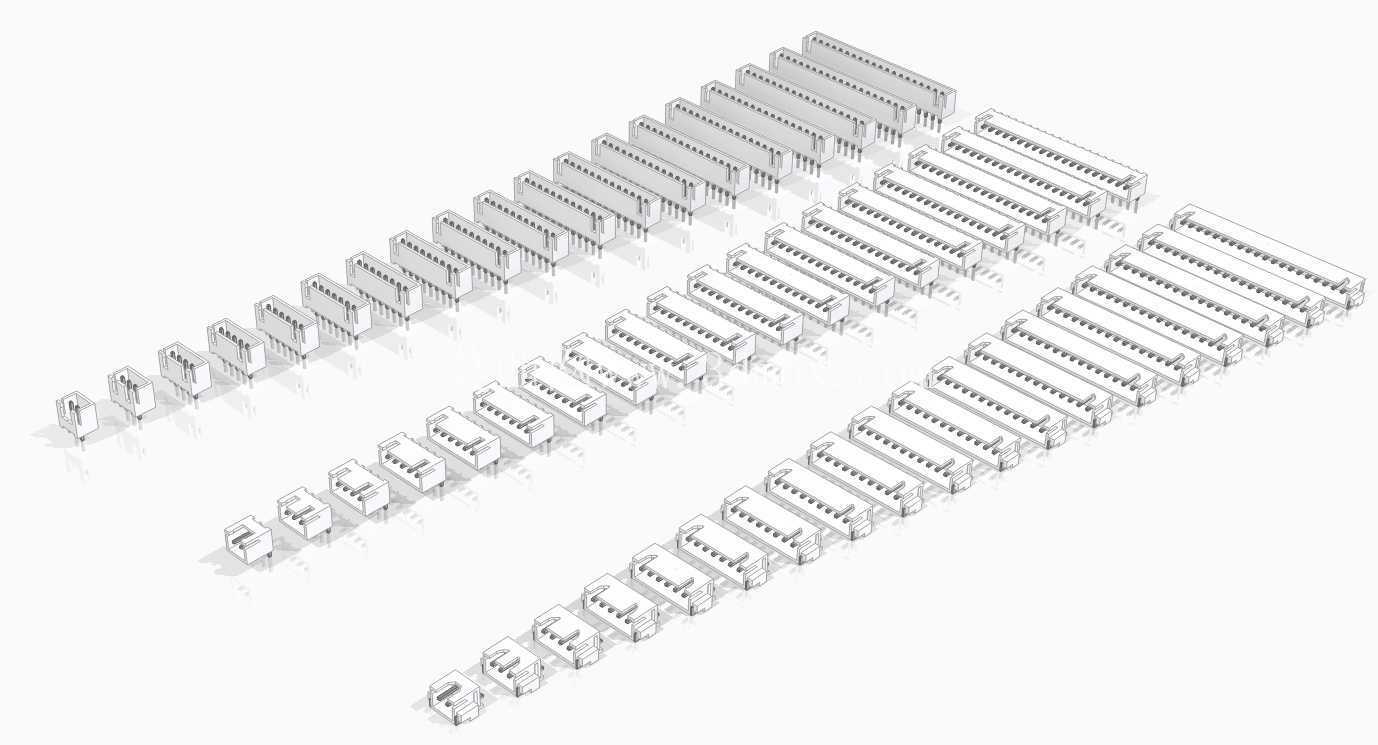

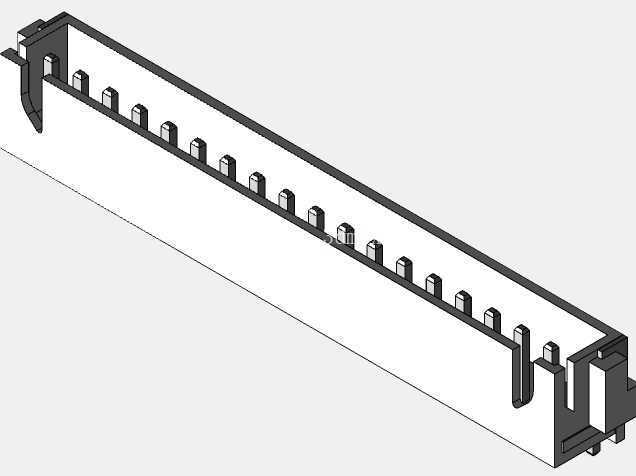

　　这套全系列的针座模型覆盖了从2位到20位的常用规格，设计人员在进行多通道信号采集板、多传感器接线板的设计时，可以根据实际的通道数量选择对应Pin数的连接器，不需要单独绘制每个规格的模型，能大幅缩短结构设计、PCB封装绘制的时间，同时统一的安装高度也能让板卡的整体布局更加整齐，避免出现不同连接器高度不一致导致的装配干涉问题。模型的细节处理上，还原了塑料基座表面的加强筋结构、插针的根部固定结构，在进行整机的结构干涉检查时，可以准确判断连接器和周边壳体、其他元器件的间隙是否满足安全距离要求，避免出现装配时连接器顶到外壳、或者和周边电容、电阻等元器件发生空间冲突的问题。对于小电流的信号传输场景，这类连接器的接触电阻、耐压参数都能满足常规工业级、消费级设备的使用要求，是板级互连方案中性价比极高的选型方向，这套精准的三维模型可以帮助结构工程师、硬件工程师在设计阶段就完成完整的布局验证，减少打样后出现的装配问题，降低研发阶段的试错成本。
