Omega PX409高精度压力传感元件结构

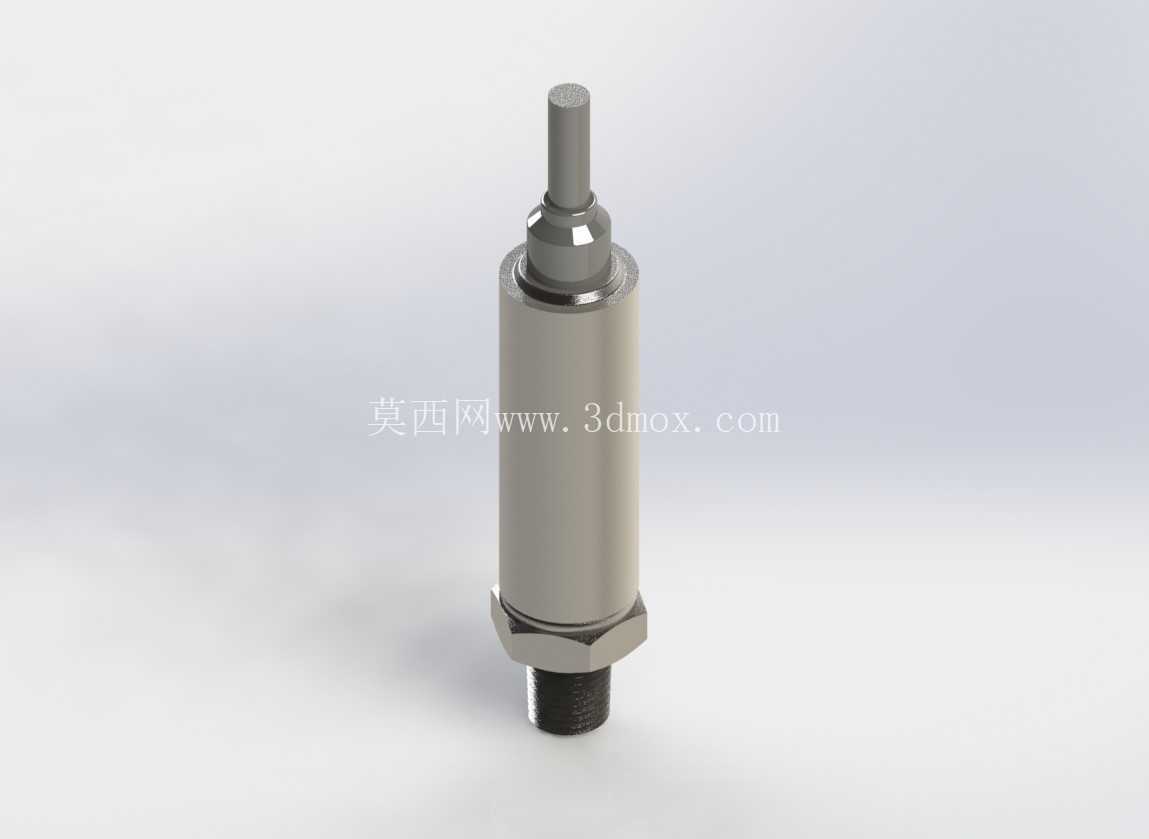

　　在工业流体测控、液压系统状态监测、实验台架数据采集这类场景里，压力参数的采集精度直接决定了整套系统的运行可靠性，PX409这类高精度压力传感元件，就是为这类对测量误差容忍度极低的工况设计的。从结构设计来看，这款传感元件采用了柱式一体化外壳结构，主体外壳为圆柱形金属结构，表面做了钝化防锈处理，能够适配工业现场常见的油污、轻度潮湿、温差波动的安装环境，外壳下部设计了外螺纹安装接口，搭配六角锁紧结构，安装时可以通过标准扳手直接拧紧固定，不需要额外设计复杂的安装夹具，能够直接适配工业管路常见的内螺纹检测端口，安装时的密封可以通过螺纹配合的密封带或者端面密封圈实现，不需要额外加工密封槽位，降低了现场安装的加工成本。

　　从功能特性来看，这款传感元件支持0至24MPa量程范围内的压力检测，测量精度可以控制在±0.05%到±0.03%的区间内，重复精度达到±0.08%，BSL最大值指标也控制在同级别产品的较高水平，能够满足液压系统保压测试、流体管路压力闭环控制、实验台架动态压力采集这类对数据稳定性要求高的场景。传感元件的上部设计了出线接杆结构，接杆直径小于主体外壳，能够在安装空间局促的管路排布场景里，避开周边的管路接头、阀件等干涉部件，接杆与主体外壳的衔接处做了阶梯过渡结构，既能够强化接杆部位的结构强度，避免现场布线时拉扯线缆导致接杆断裂，也能够在安装时作为视觉对位的参考，确认传感元件是否拧紧到位。

　　从安装边界来看，这款传感元件的主体圆柱直径适配常见的压力检测安装孔位，下部螺纹段的长度经过优化，拧入标准管路接头后，传感端面刚好与管路内壁齐平，不会出现突出的结构干扰管路内的流体流动，也不会因为凹入过深导致检测腔存在积液、积污的问题，影响长期测量的精度。整体结构没有多余的突出棱角，在密集排布的阀组、管路安装场景里，不会和周边部件产生结构干涉，安装完成后整体占用的径向空间很小，适合在空间紧凑的液压站、实验台面板、设备内部管路等位置安装使用。

　　在设计思路上，这款传感元件没有采用复杂的分体式结构，而是将压力感应芯体、信号调理电路全部集成在圆柱形金属外壳内部，外壳本身作为屏蔽结构，能够降低工业现场变频器、动力线缆带来的电磁干扰，保证输出信号的稳定性。下部的压力感应端口采用了平膜片结构设计，没有引入额外的导压空腔，能够减少压力传递的滞后，适合动态压力变化场景的检测，同时平膜片的结构也不容易残留介质中的杂质，在测量带有少量杂质的液压油、水基介质时，不需要频繁拆卸清理，降低了现场维护的工作量。

　　在实际应用中，这类高精度压力传感元件常被用在液压元件测试台架上，用来实时采集泵、阀出口的动态压力变化，为性能测试提供精准的数据支撑；也会被用在工业液压设备的压力闭环控制系统里，作为压力反馈元件，配合比例阀、伺服阀实现系统压力的精准调控；在流体输送管路中，这类传感元件也可以用来监测管路的压力波动，及时发现管路堵塞、泄漏等异常工况，避免设备故障扩大。和普通的工业压力传感器相比，这款元件的精度指标更高，长期稳定性更好，不需要频繁校准就能够保持可靠的测量精度，适合用在对数据准确性要求高的长期运行工况中。

　　从三维建模的角度来看，这款传感元件的结构特征清晰，柱式主体、六角锁紧位、下部螺纹接口、上部出线接杆的结构层次分明，建模时可以通过旋转特征快速生成主体结构，再通过拉伸、切除特征生成六角锁紧位和螺纹段的结构，螺纹部分可以按照标准管螺纹的参数进行建模，保证和标准接头的装配匹配性，建模时需要注意各段结构的同轴度要求，因为实际产品中如果同轴度偏差过大，安装时会出现螺纹卡滞、密封失效的问题，三维模型中也要还原这部分的尺寸公差配合逻辑，方便后续做装配干涉检查的时候，能够准确模拟实际安装的状态。
