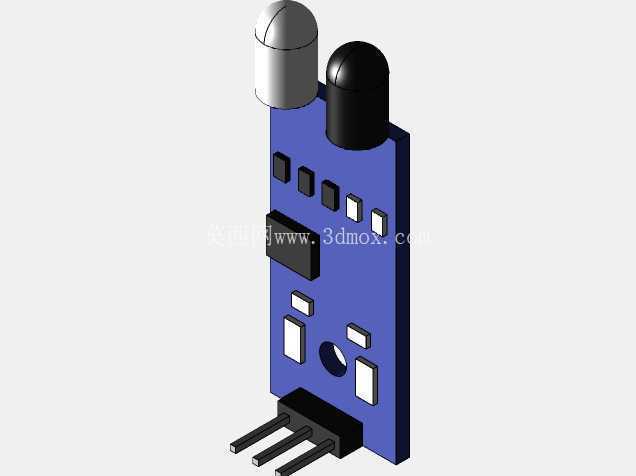

HW-201红外避障传感模块三维结构

　　这款红外避障传感模块的三维结构还原，完全贴合实际量产硬件的装配逻辑，从PCB基板的走线布局到外围元器件的排布，都严格遵循实物的空间位置关系，能直接用于智能小车、自动化巡检设备、物料分拣线的虚拟装配调试环节。在AGV小车的路径规划场景中，这类模块是近距离障碍物检测的核心感知部件，通常安装在车体前端、侧端的低位位置，检测前方10-80cm范围内的凸起障碍物，相比超声测距模块，它的响应速度更快，对透明、深色物体的检测一致性更好，不会因为物体表面的吸声特性出现检测盲区，适合在流水线工位的工件到位检测、智能仓储的货道占位检测场景下使用。模块的核心功能是通过红外发射管向外发射调制红外信号，当信号遇到前方障碍物反射后，被同端的红外接收管捕获，经过板载的信号处理电路输出高低电平信号，直接对接主控板的IO引脚，不需要额外的信号转换电路，板载的多圈电位器用于调整检测距离的阈值，顺时针旋转电位器会增大检测的触发距离，逆时针旋转则缩短检测距离，调试时可以根据实际安装位置的遮挡情况，微调电位器避免地面、周边固定结构的误触发。

　　从结构设计思路来看，整个模块采用单面板FR-4基板作为承载主体，所有直插元器件都布置在基板的同一侧，发射管与接收管平行布置在基板的一端，两者保持固定的间距，避免发射管的信号直接串入接收管造成误触发，电位器布置在基板中部靠近排针的位置，方便调试时用螺丝刀调整，不需要拆卸周边的安装结构，电源、信号、接地三个引脚采用2.54mm间距的直插排针，兼容通用的面包板、杜邦线连接方式，也可以直接焊接在主控板的对应焊盘上。基板上预留了一个直径3.2mm的安装孔，位于排针侧的对角位置，安装时可以用M3螺丝将模块固定在设备的支架上，安装孔中心到基板侧边的距离留有足够的螺丝头避让空间，不会和周边的电容、电阻元器件产生干涉。模块的整体外形为矩形PCB结构，发射管与接收管的顶端是整个模块的最高位置，安装时需要保证这两个元件的正前方没有遮挡结构，红外发射的光路不能被安装支架、外壳挡板阻挡，否则会直接导致检测失效。在做设备整体的三维装配时，要注意模块的安装角度，通常保持发射接收面垂直于检测平面，倾斜角度不要超过15度，否则会因为反射信号的偏移导致检测距离大幅缩短，模块的供电引脚要预留足够的走线空间，避免和动力线平行布置产生信号干扰，信号输出引脚的走线尽量缩短，减少周边电机、电磁阀工作时的电磁干扰影响。

　　模块上的所有元器件高度都做了等比例还原，电位器的调节槽位置、排针的引脚长度、发射接收管的圆柱外形都和实物一致，在做虚拟装配干涉检查时，可以直接验证模块安装后和周边结构的间隙，比如安装在小车外壳内部时，要确认外壳上对应红外发射接收的位置预留了开孔，开孔的直径要大于发射接收管的外径，同时开孔的位置要对准两个管的中心，避免遮挡光路。在物料分拣线的应用中，这类模块通常安装在传送带的两侧，检测传送带上是否有工件经过，相比光电开关，它的成本更低，安装更灵活，调整电位器就可以适配不同宽度的传送带检测需求，不需要额外更换不同检测距离的型号。

　　在做三维建模的时候，要注意区分发射管和接收管的外形差异，发射管是透明封装，接收管是黑色封装，两者的引脚长度一致，焊接在PCB上的高度相同，电位器的蓝色方形外壳上的调节十字槽要和实物方向一致，方便调试人员在虚拟场景下就能判断调节的方向。PCB板上的丝印标识也做了还原，包括引脚定义、模块型号的丝印位置，都和实物一一对应，在做整机的布线设计时，可以直接根据丝印的引脚定义对接线路，不需要额外对照原理图确认引脚顺序。模块的整体厚度较薄，除了发射接收管和电位器的位置，其余区域的元器件高度都不超过5mm，适合在空间紧凑的小型智能设备内部安装，比如桌面级小型机器人、教育类开源硬件套件里，都能看到这类模块的应用，它对环境光的适应能力较强，普通室内光照环境下不会出现误触发，只有在强光直接照射接收管的极端场景下才需要额外增加遮光罩结构，设计遮光罩的时候，要注意遮光罩的内壁不要做反光处理，避免红外信号在遮光罩内部反射造成误检测。
