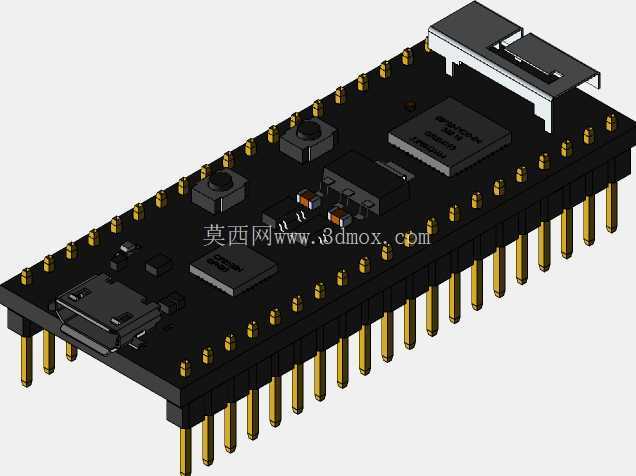

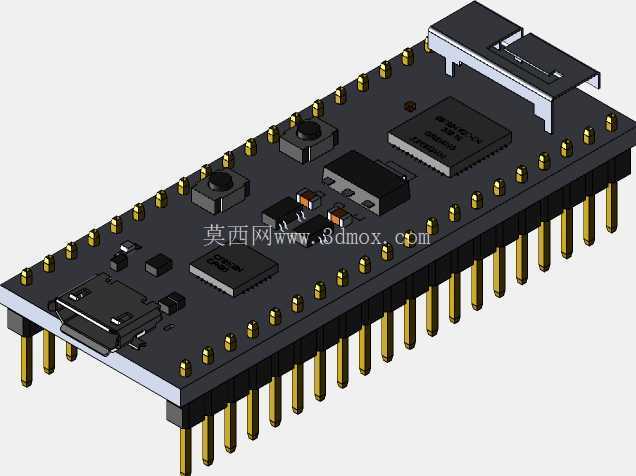

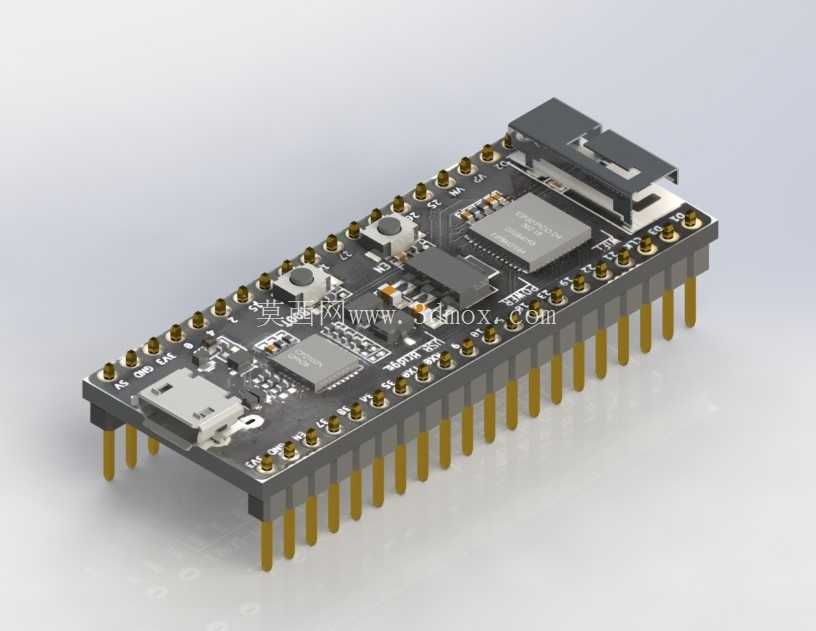

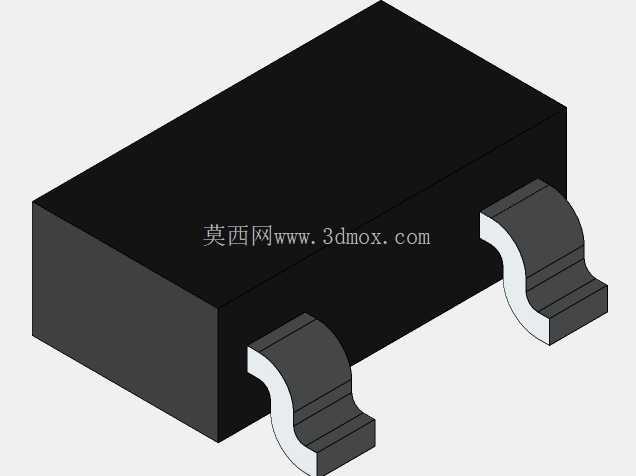

ESP32-PICO-KIT微控制器开发板结构设计

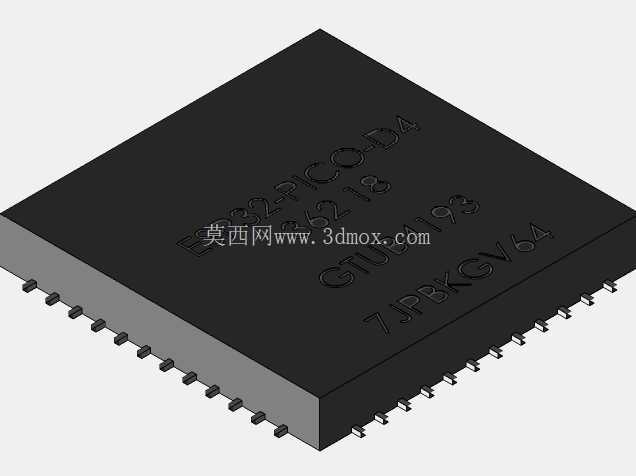

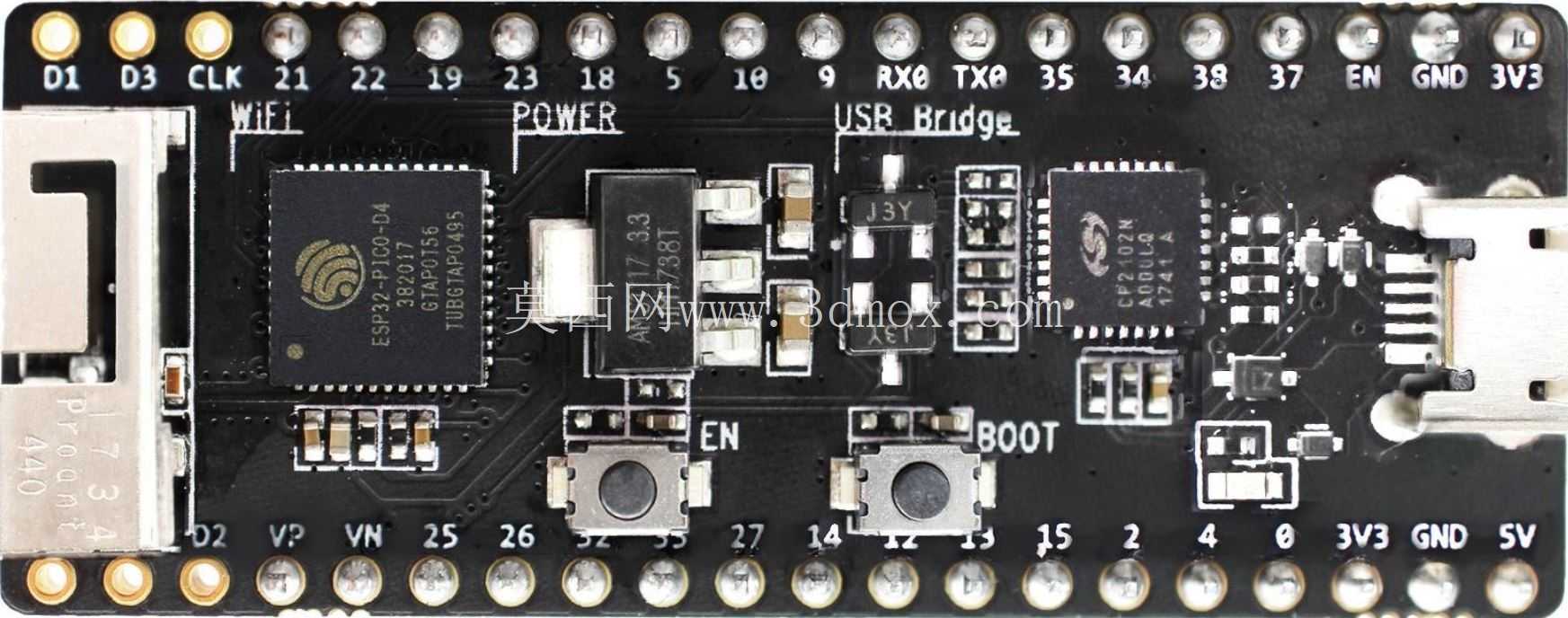

　　这款嵌入式开发板的结构设计围绕嵌入式原型开发场景展开，适配面包板快速搭建、小型智能设备集成、物联网终端开发等多类工程场景，能够满足嵌入式开发者从功能验证到小批量样机试制的硬件搭载需求。板载核心采用小封装ESP32主控，集成双核低功耗处理器，板载蓝牙与WiFi无线通讯链路，可直接运行实时操作系统，无需额外扩展核心通讯模块，大幅缩减原型开发阶段的硬件堆叠体积。从结构布局来看，整板采用双排直插引脚排布，引脚间距完全匹配标准面包板孔位间距，解决了多数小尺寸模块无法直接适配面包板的痛点，开发者可直接将板体插装在面包板上完成外围电路搭建，无需额外制作转接板，有效缩短原型验证的硬件准备周期。

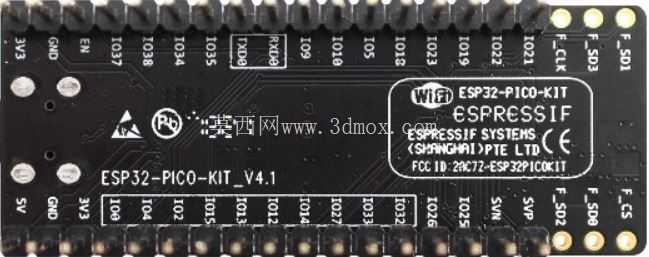

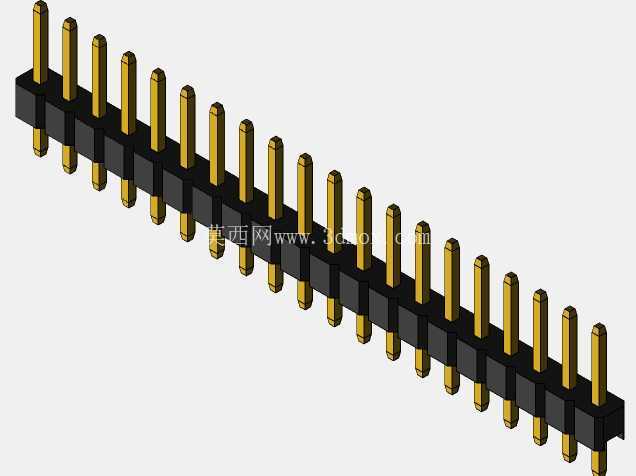

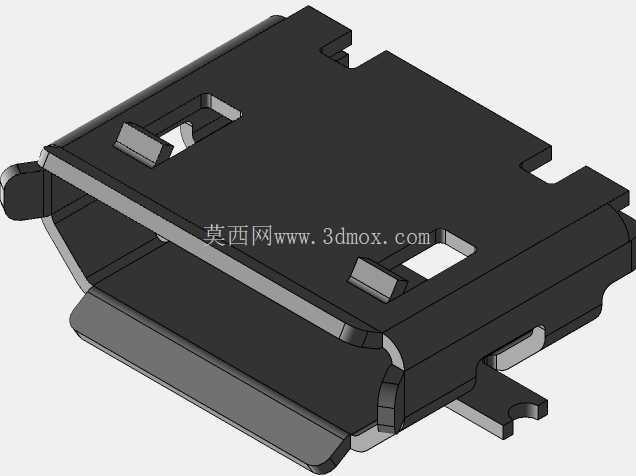

　　板体边缘预留的引脚全部引出主控的IO、电源、通讯接口，可根据项目需求灵活外接传感器、执行器、显示模块等外围器件，引脚排布顺序经过优化，常用电源、地引脚间隔分布，降低接线时的短路风险，也方便杜邦线连接操作。板载USB接口采用侧置布局，插装在面包板上时不会与周边接线产生空间干涉，接口位置预留了足够的插拔操作空间，无需担心反复插拔导致的板体受力变形。存储模块卡座布置在板体一端，采用沉板式设计，整体高度不超过板上最高元件的顶面，不会额外增加整板的堆叠高度，方便将开发板嵌入到紧凑的设备外壳内部。

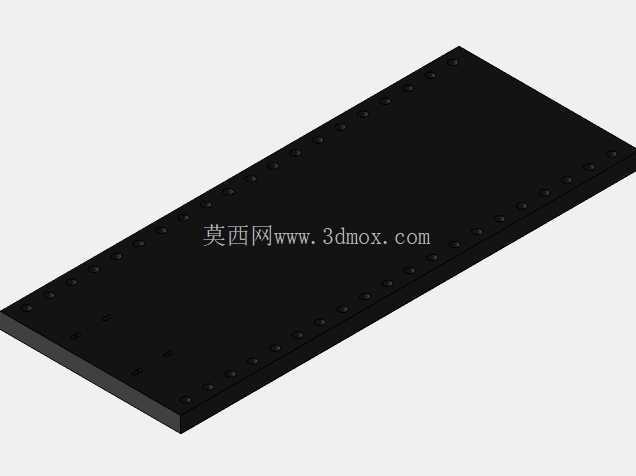

　　从安装边界来看，整板长宽尺寸适配标准双列直插封装的安装空间，引脚伸出长度满足面包板插装深度要求，同时也可直接焊接在定制载板上，板体四角预留的安装孔位可配合铜柱完成壳体内部固定，孔位间距经过核算，可兼容多数小型物联网终端的壳体安装位。设计过程中充分考虑了元件布局的电磁兼容性，高频通讯相关元件集中布置在主控周边，减少信号走线长度，电源回路做了分区铺地处理，降低无线信号工作时对周边传感器的干扰。板上元件全部采用表贴工艺布置，元件高度经过统一管控，最高元件高度控制在合理范围内，整板可适配厚度10mm以内的超薄壳体安装需求。

　　对于需要做小型智能硬件开发的结构工程师而言，该开发板的三维模型可直接用于设备外壳的结构适配设计，提前核对板体与壳体的间隙、接口对位精度、安装柱位置匹配度，避免样机制作阶段出现结构干涉问题。在物联网终端设备开发中，该板可直接作为核心控制板使用，无需重新绘制核心主控电路，只需根据项目需求设计外围载板即可，能够大幅缩短产品开发周期。板载的复位、用户按键布置在板体侧边，插装状态下可直接操作，无需额外外接按键，方便开发阶段的程序调试操作。电源输入部分兼容USB供电与外部引脚供电两种方式，供电回路的布局考虑了不同供电方式的走线载流能力，大电流走线做了加宽处理，避免长时间工作时的走线过热问题。整体结构设计没有冗余的空间浪费，在有限的板体面积内集成了开发所需的全部基础功能，同时兼顾了面包板原型开发与成品设备集成的双重使用需求，不管是学生做课程设计、工程师做功能验证，还是小批量产品快速迭代，都能通过该板的结构模型提前完成结构适配工作，减少实物打样的反复修改次数。
