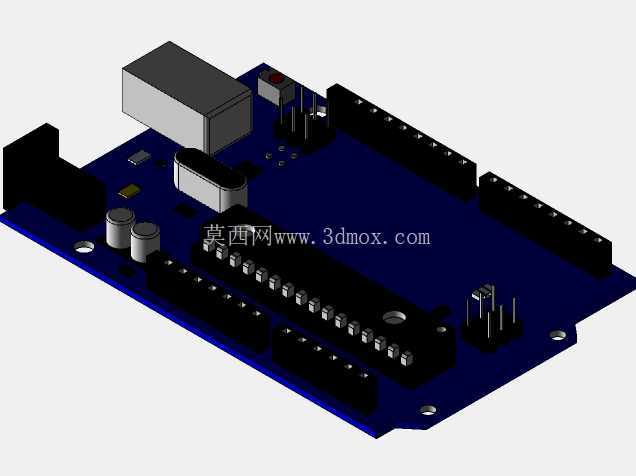

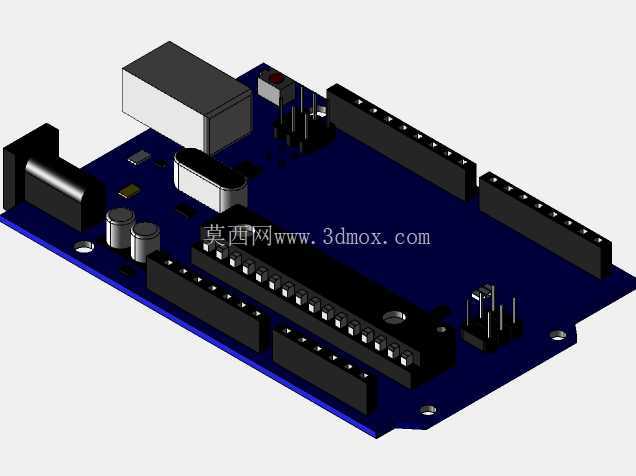

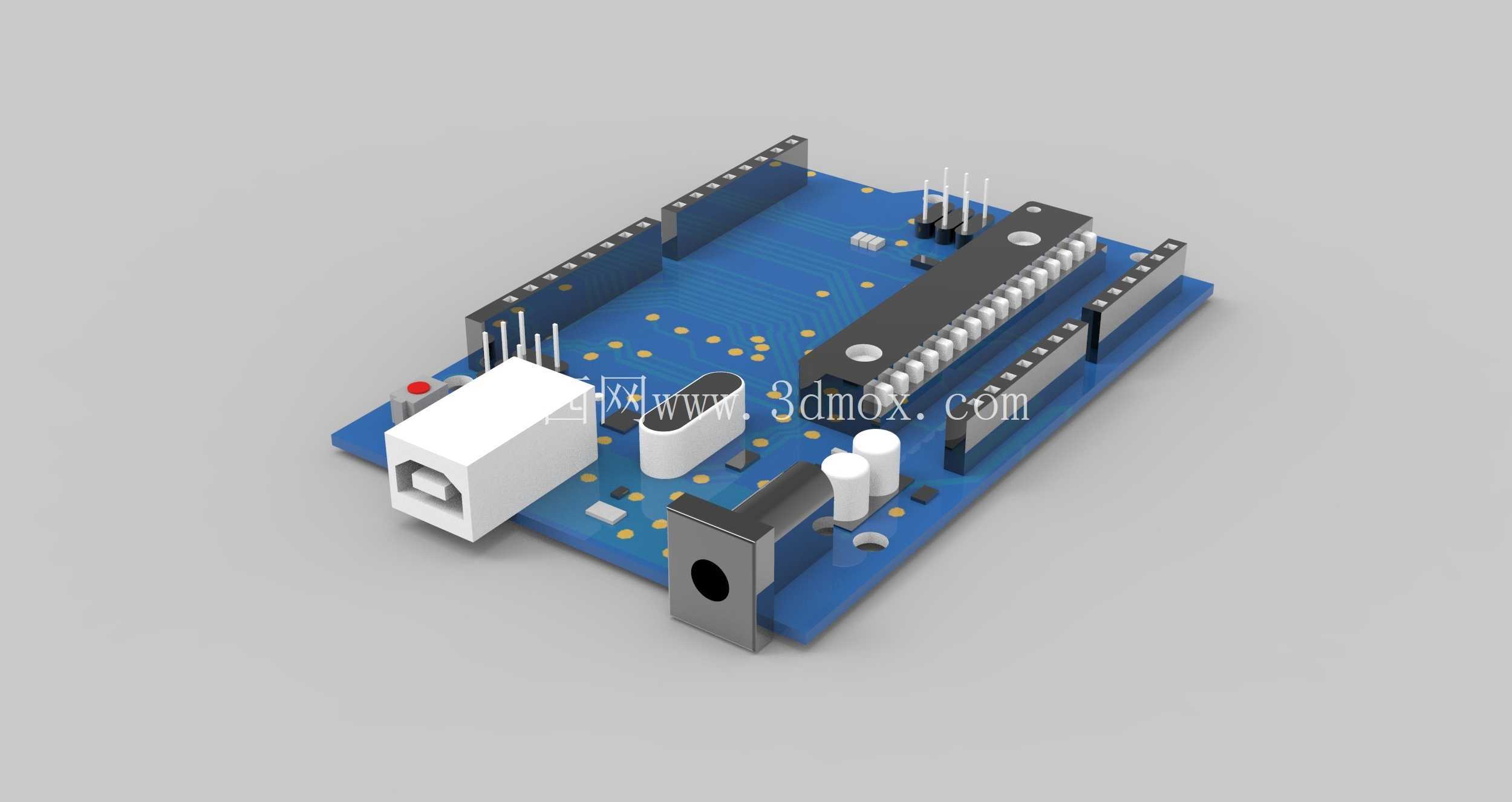

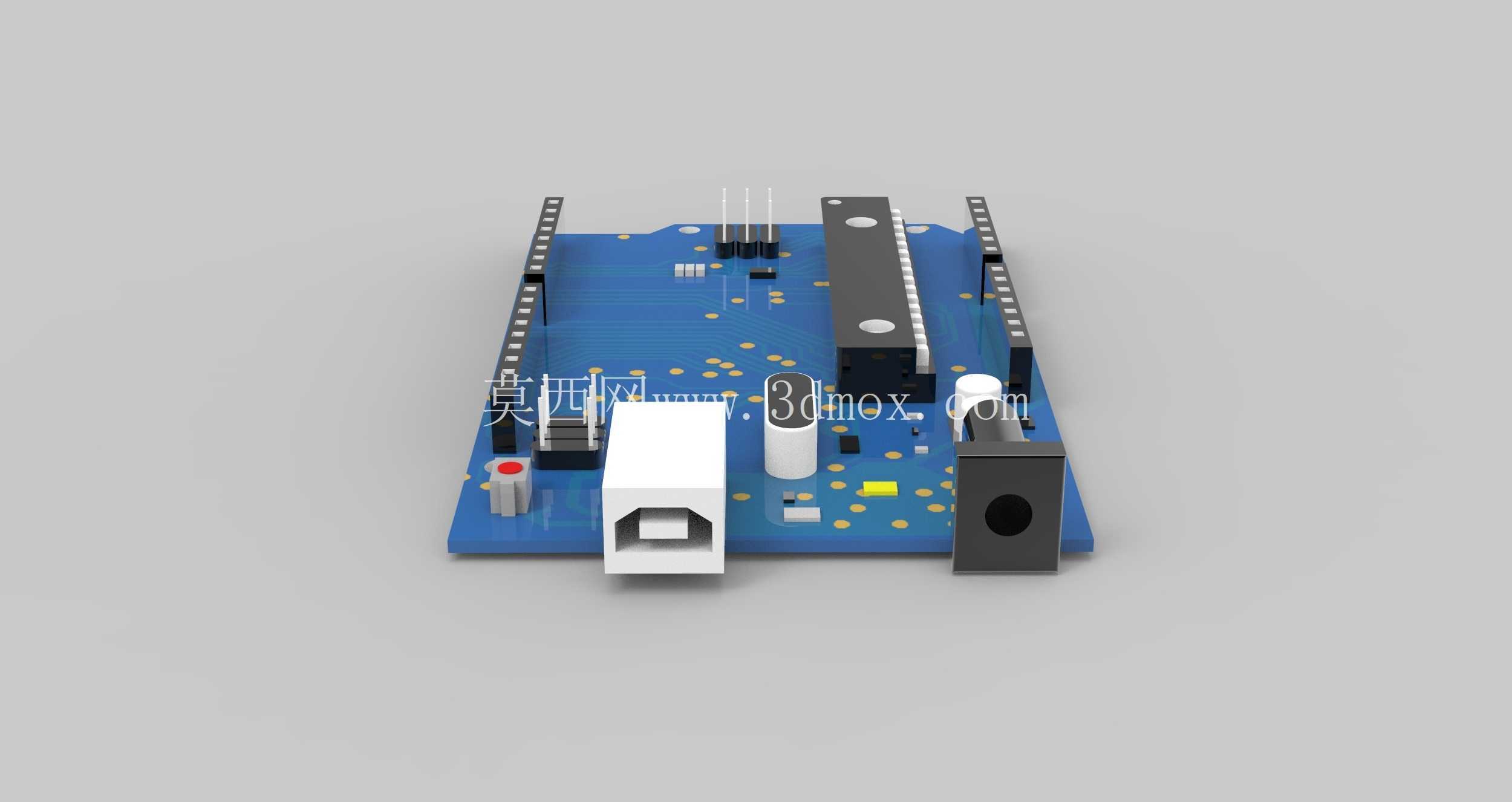

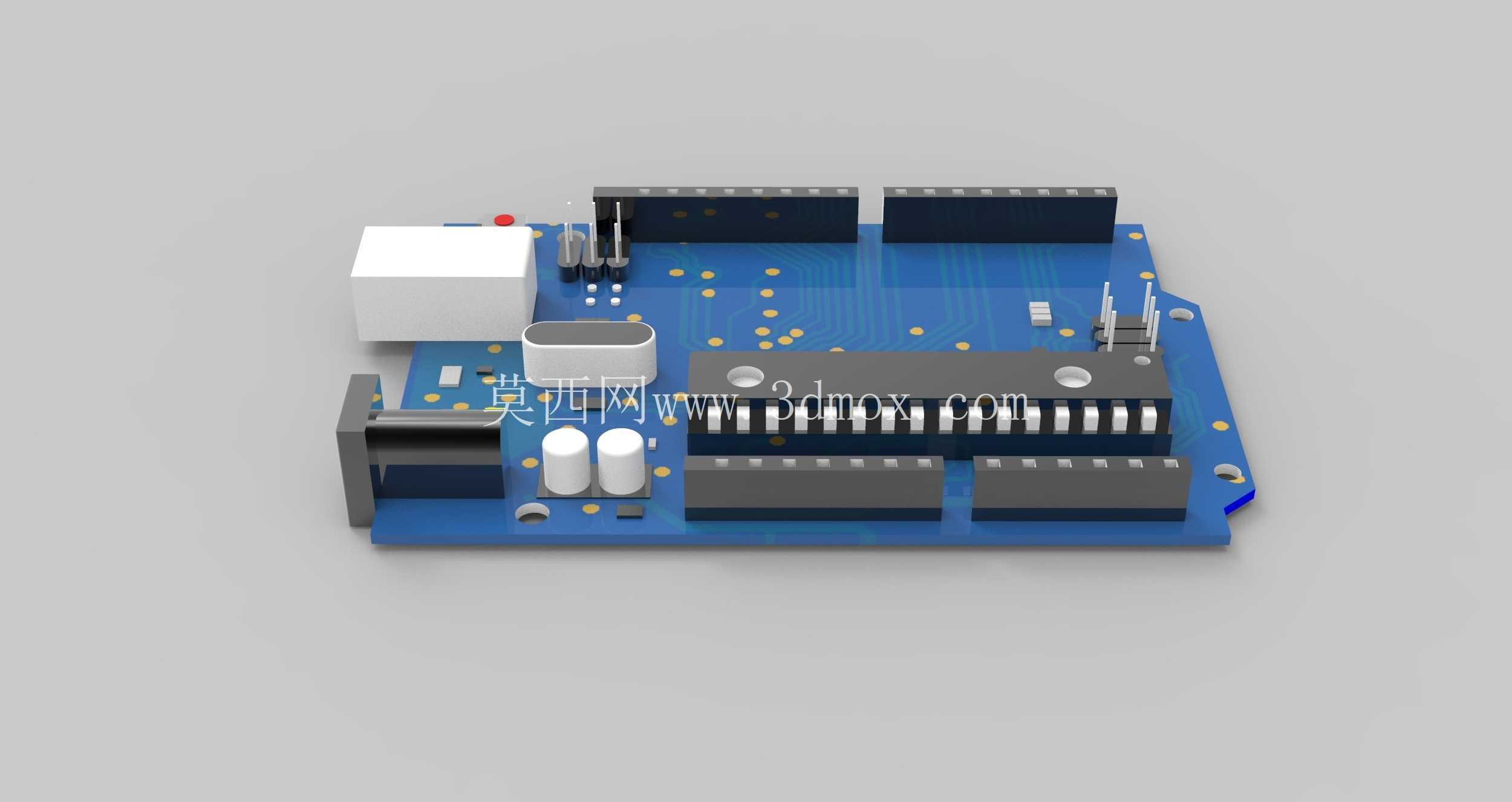

Arduino Uno开源开发板三维结构设计

　　在嵌入式开发与小型智能设备搭建场景中，Arduino Uno是应用普及率极高的开源主控载体，小到创客DIY的智能小装置、学生课程设计的验证样机，大到工业现场的小型数据采集节点、非标设备的辅助控制单元，都能见到这款主控板的身影。做这款板卡的三维建模时，最先要锚定的是实际使用中的安装边界，毕竟很多使用者会把它集成到定制外壳、设备机架或者面包板组合结构里，尺寸偏差会直接导致后续装配干涉。板卡整体外形为矩形布局，四个角预留的安装孔位是建模时必须精准还原的部分，孔位的中心距、孔径大小完全匹配市面上通用的尼龙柱、铜柱安装规格，不管是叠装扩展板还是单独固定在安装基面，都能保证孔位对齐，不会出现装不上的问题。板上的接口布局完全遵循实际硬件的排布逻辑，侧边的排针座间距严格按照2.54mm标准排针间距设计，每一个引脚的位置、排针的伸出长度都和实物一致，建模时特意还原了排针座的塑料基座与金属插针的分层结构，方便使用者在做整体装配时，提前验证扩展模块叠装后的高度空间，避免上层模块和板上的其他元器件产生碰撞。板载的USB-B型接口是建模时重点处理的结构，接口的金属外壳轮廓、内部的塑料胶芯位置、插接口的深度都做了精准还原，因为很多定制外壳需要预留USB接口的开窗位置，尺寸不准就会导致USB线插不进去或者外壳缝隙过大。

　　电源接口部分的直流 barrel 插座，同样还原了金属外圈的直径、内孔的尺寸以及插针的位置，匹配常用的5.5/2.1mm规格电源插头，做外壳设计时可以直接参考这个模型的接口尺寸预留开孔，不用再反复测量实物。板上的元器件布局完全复刻实物的排布，主控芯片的基座高度、周边电容电阻的外形尺寸、复位按键的凸起高度、电源指示灯的位置都做了对应还原，甚至板上的丝印标识区域也在模型表面做了分区，方便后续渲染或者出工程图时对应标识位置。做结构设计的时候，特意考虑了板卡的堆叠使用场景，排针的高度设置刚好匹配常用的扩展板安装间距，当叠加传感器扩展板、电机驱动板的时候，上下板之间的预留空间足够容纳板上最高的元器件，不会出现压件的问题。

　　在实际项目应用中，这个三维模型可以直接用于设备外壳的结构设计，把模型导入装配体后，就能直接在板卡外围设计壳体的卡扣、支撑柱、接口开窗位置，不用等拿到实物再反复调整尺寸，能大幅缩短原型机的开发周期。对于做教学演示的场景，这个模型也可以用来做装配拆解动画，清晰展示板卡上各个元器件的位置关系，帮助初学者快速熟悉硬件布局。建模时还考虑了不同设计软件的装配兼容性，所有的安装基准面都设置在板卡的底面和中心位置，导入到不同的三维设计环境中都能快速定位，不需要反复调整坐标系。板卡边缘的倒角处理也和实物一致，没有尖锐的直角，还原了实际PCB板的边缘工艺，在做外壳配合的时候，边缘的间隙可以控制在合理范围内，不会出现卡滞的问题。

　　另外，板上的晶振、稳压芯片这些高度稍高的元器件，都单独做了独立的结构特征，方便在做热设计仿真的时候，准确识别元器件的位置和体积，评估板卡的散热空间是否足够。很多使用者在做小型移动机器人项目的时候，会把这款主控板安装在机器人底盘的上层，这个模型的尺寸精度可以帮助设计者提前规划底盘上的安装空间，预留出接线、插传感器的操作空间，避免装完之后发现手伸不进去插线的尴尬情况。在做非标设备的辅助控制单元设计时，把这个主控板模型放进电气柜的装配模型里，还能提前规划走线槽的位置，评估主控板和其他电气元件的安全间距，避免强电干扰的问题。
