液压系统用90度直角外丝管接头

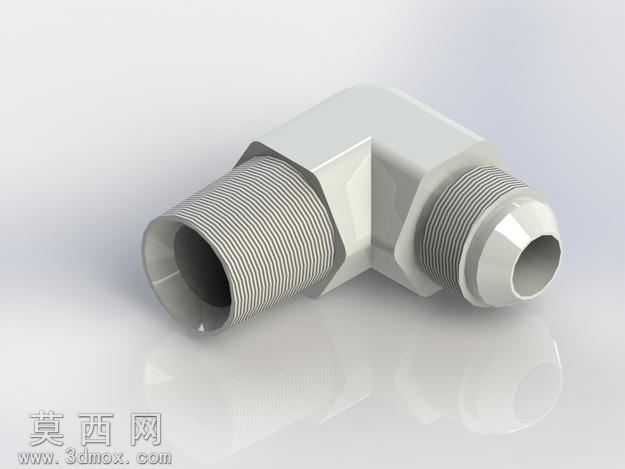

该作品为液压管路系统中常用的90度直角外螺纹管接头，建模阶段采用参数化设计思路，先以二维草图绘制接头两端的截面轮廓，明确公制外螺纹的牙型参数、扩口端的锥面角度以及直角过渡段的壁厚尺寸，通过拉伸、旋转等基础特征完成主体结构的初步构建，再对螺纹段进行螺旋扫描切除，还原真实的外螺纹牙型结构，保证螺纹参数符合液压管路连接的通用标准。建模过程中重点处理直角拐角处的过渡结构，采用圆角优化应力集中区域，避免液压工作过程中拐角处受流体冲击产生结构损坏，同时对两端的密封面做了精细化的公差预留设计，保证装配后能够实现可靠的密封效果。材质渲染阶段选用碳钢镀锌的金属材质，调整材质的粗糙度、反光度参数，还原金属接头表面的哑光镀锌质感，对螺纹的牙底、牙顶做了细微的光影区分，让螺纹结构的立体感更强，直角段的六方拧动部位做了棱角的光影强化，突出该部位用于扳手拧动装配的功能属性。整体结构设计兼顾了流体导通的顺畅性与连接的结构强度，90度的转向结构能够适配液压系统中管路需要直角转向的安装场景，两端不同的连接形式分别适配硬管扩口连接与内螺纹端口连接，能够满足不同液压管路的装配需求，建模时严格遵循液压管接头的行业尺寸规范，所有安装尺寸、螺纹参数均符合通用标准，可直接用于液压系统的装配模拟、管路布局设计以及工程出图使用。
