JST-PH系列2.00mm间距压接连接器

　　在消费电子、小型工控板卡、智能家居控制模块这类对布线空间有严苛要求的场景里，板对线连接的可靠性往往决定了整机组装的良率与长期运行稳定性，JST-PH系列压接连接器正是针对这类高密度布线需求开发的连接方案。该系列连接器采用2.00毫米的标准引脚间距，相比更大间距的连接器，能在相同的板卡面积上布置更多信号通路，同时保留足够的结构强度，避免插拔过程中出现引脚变形、基座开裂的问题。

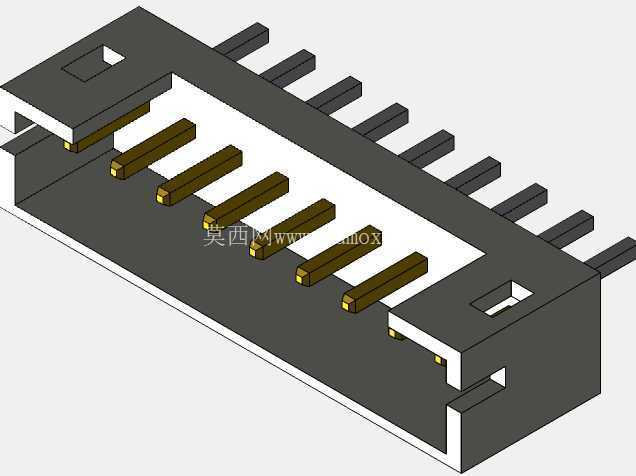

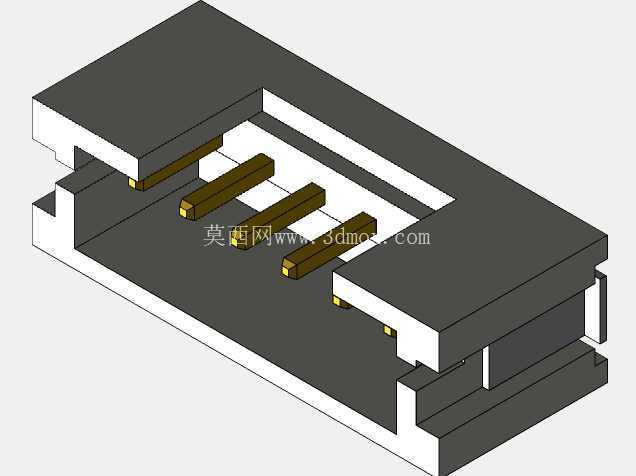

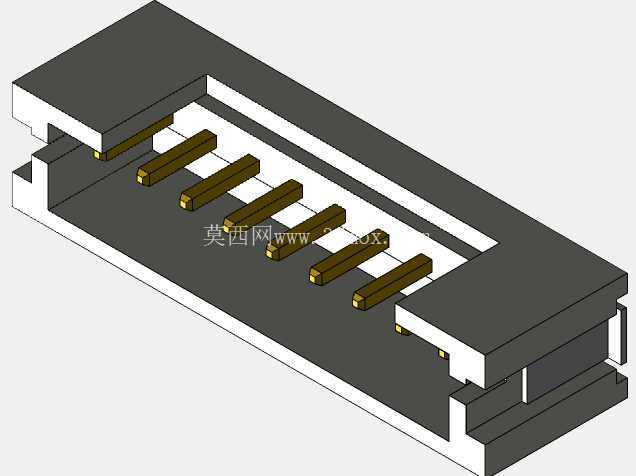

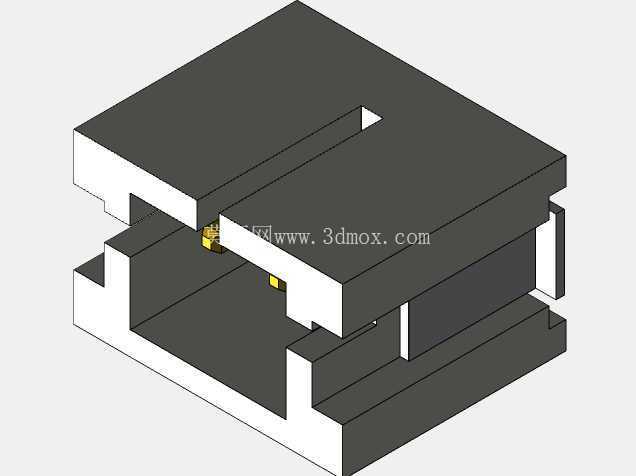

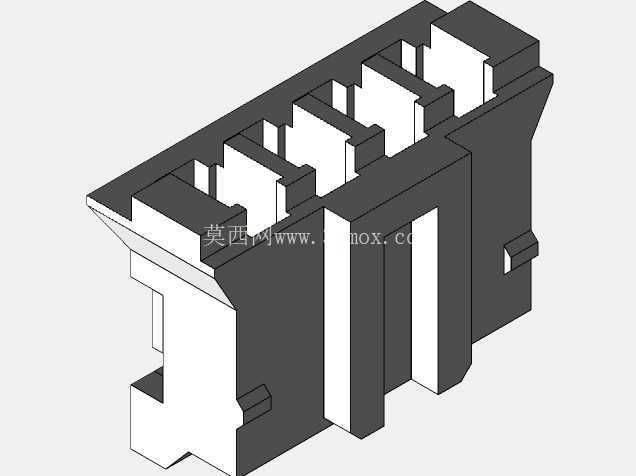

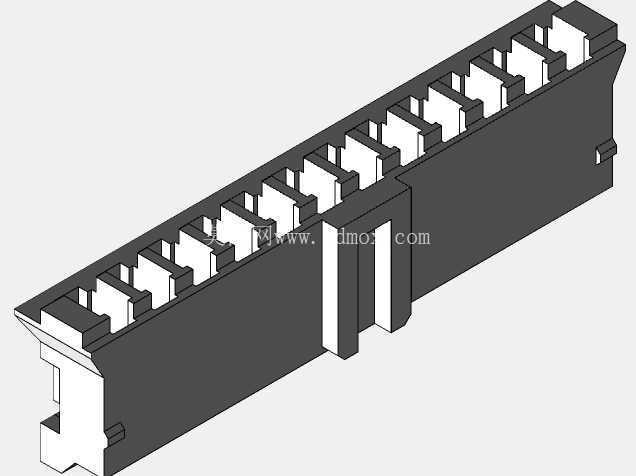

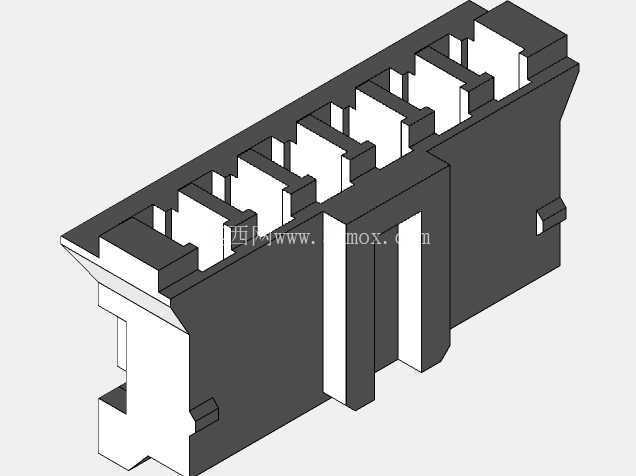

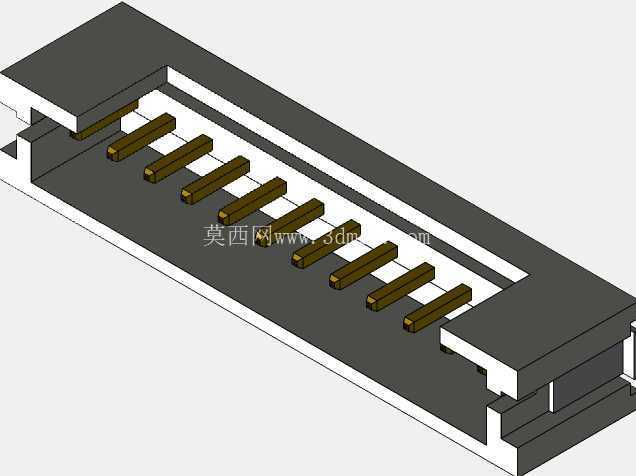

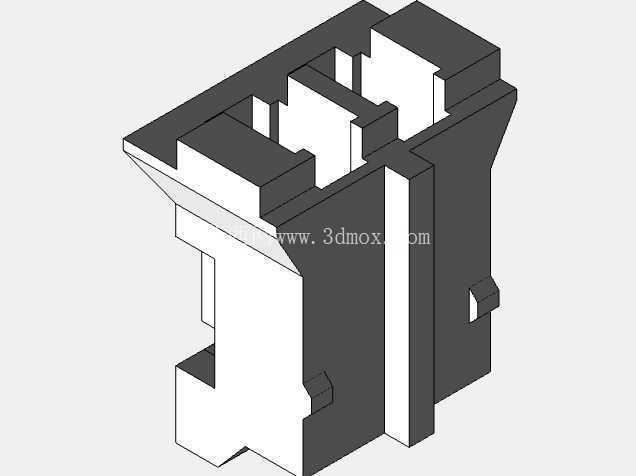

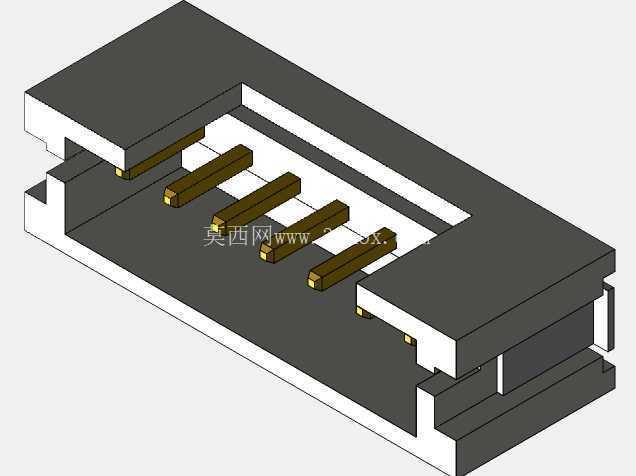

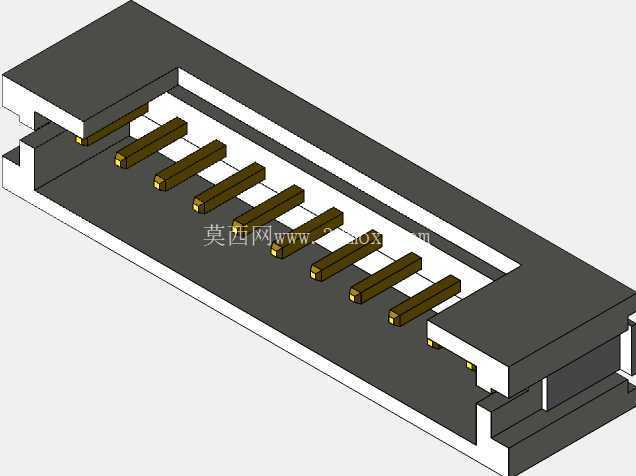

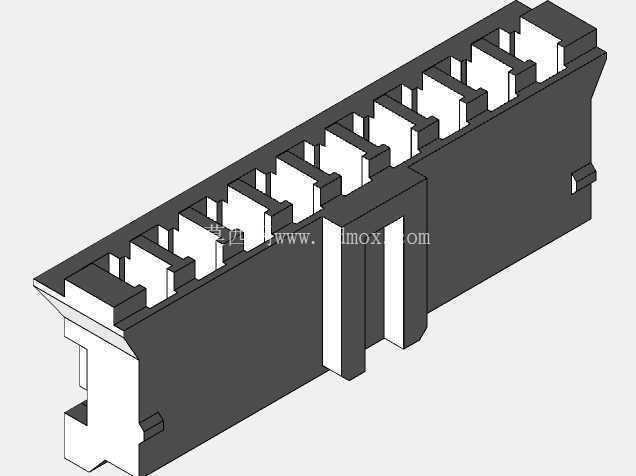

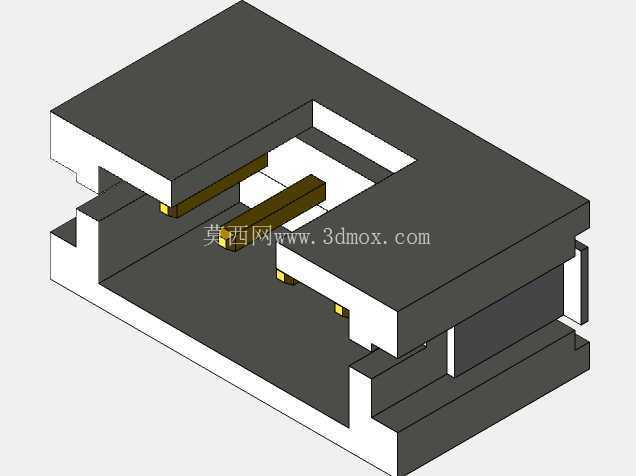

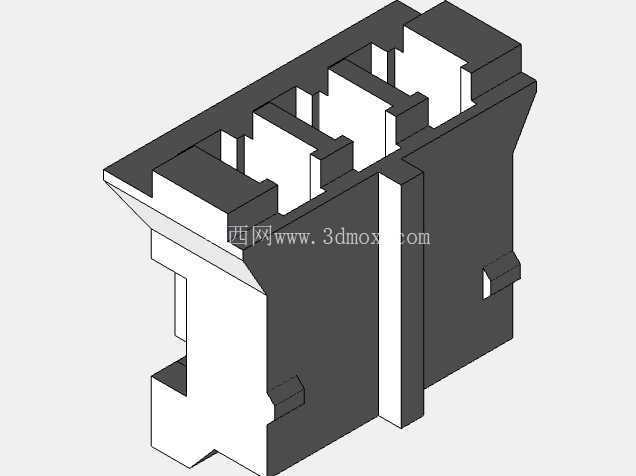

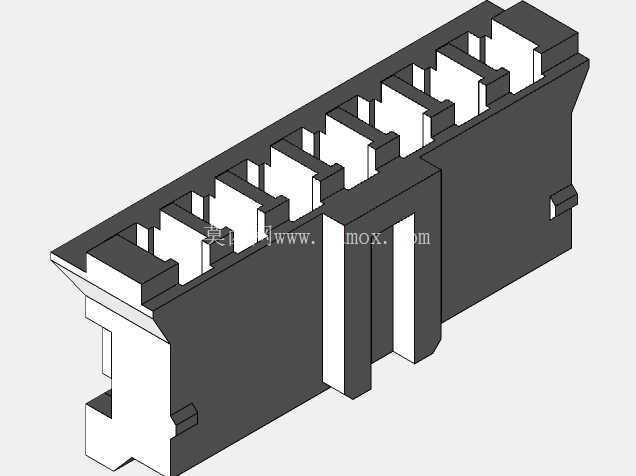

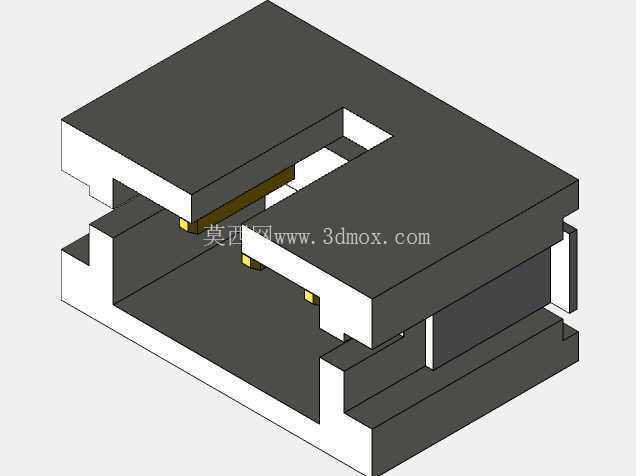

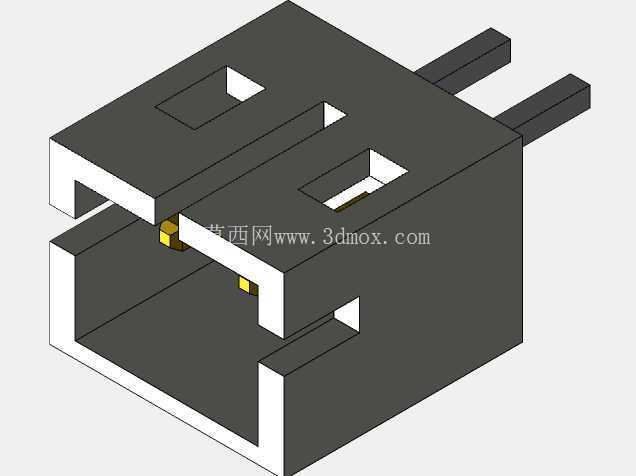

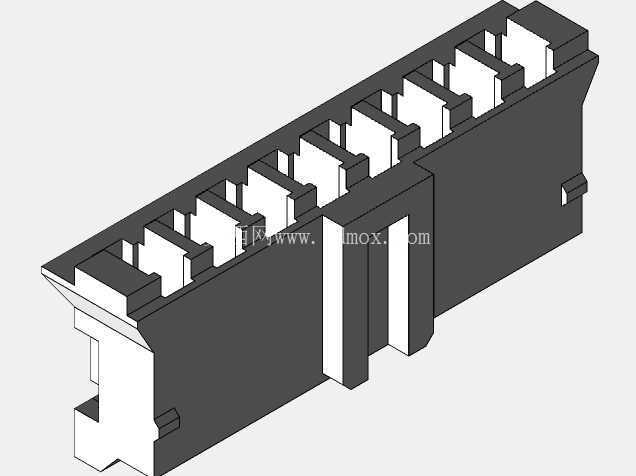

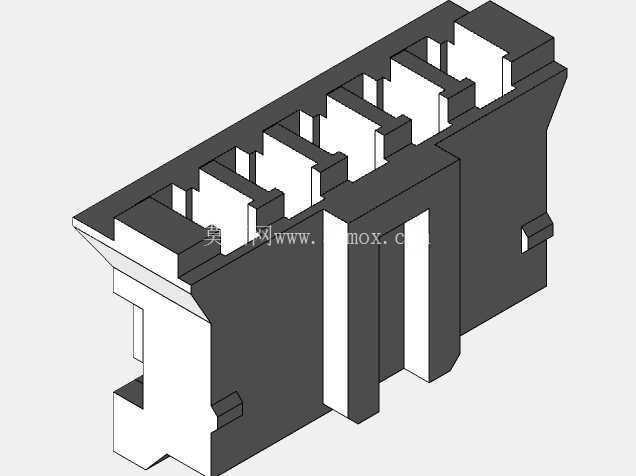

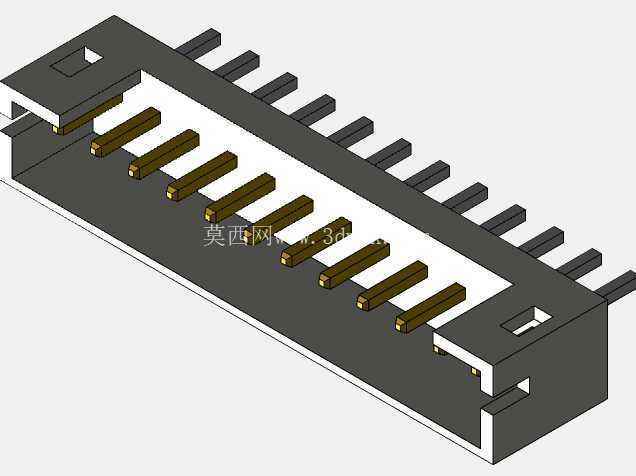

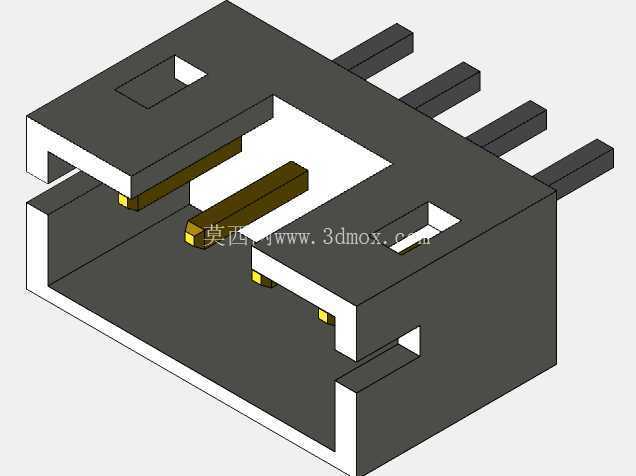

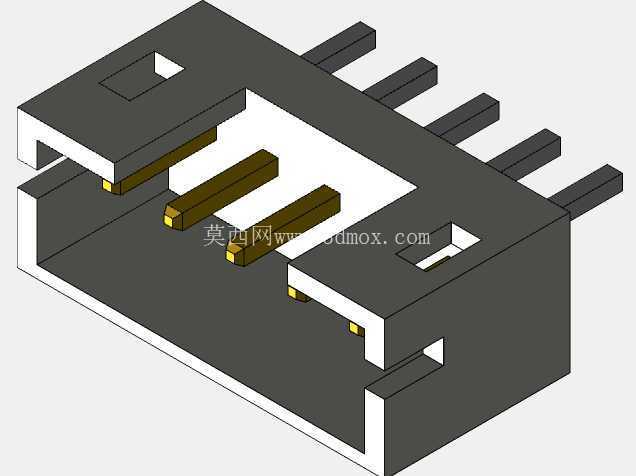

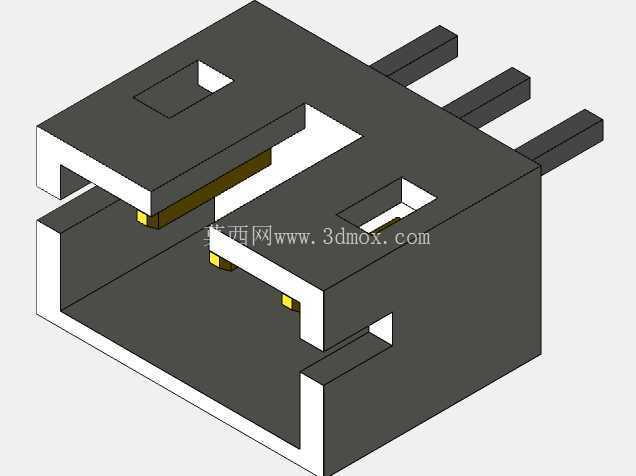

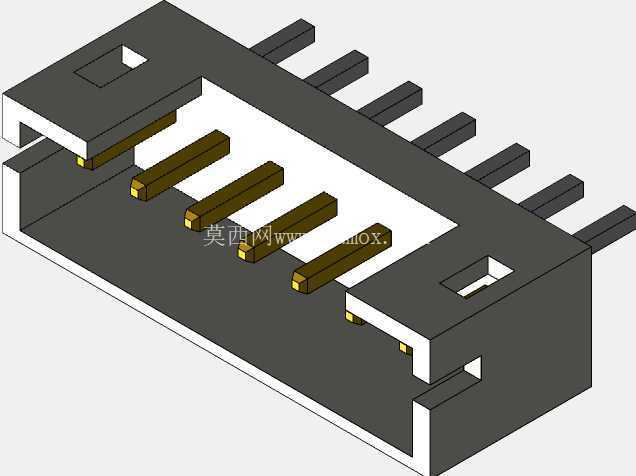

　　从结构设计逻辑来看，该系列采用可拆卸顶部接入的压接型结构，压接端子与导线的连接依靠机械压合实现，无需焊接工序，适配批量产线的快速组装需求，压接完成后的端子可从连接器基座顶部推入锁定，锁定结构自带防退卡扣，在设备受到常规振动冲击时，端子不会从基座中脱出，避免出现接触不良、信号中断的故障。不同引脚数的型号覆盖了从2位到16位的信号传输需求，可适配电源供电、低速信号传输、传感器接线等多种不同的接线场景，工程师在选型时可根据实际需要的通路数量匹配对应型号，无需额外定制特殊规格。

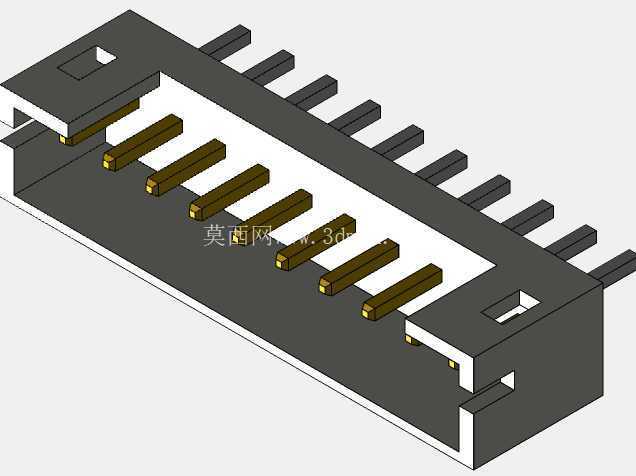

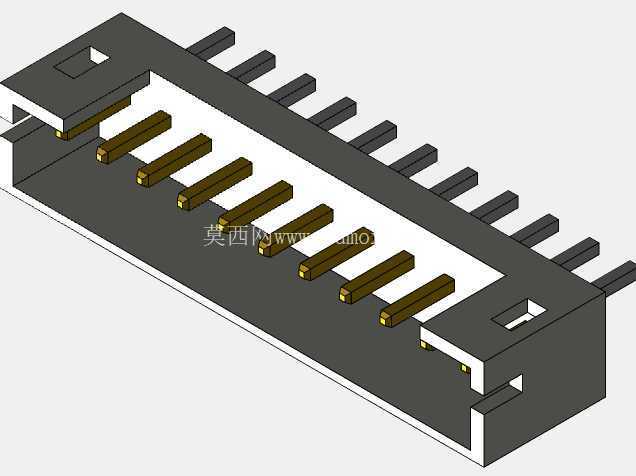

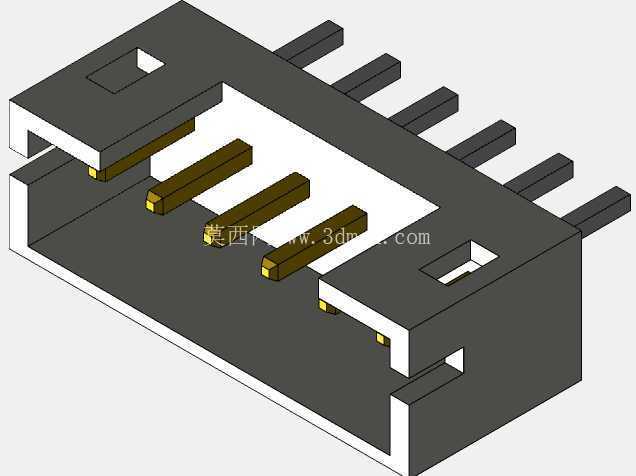

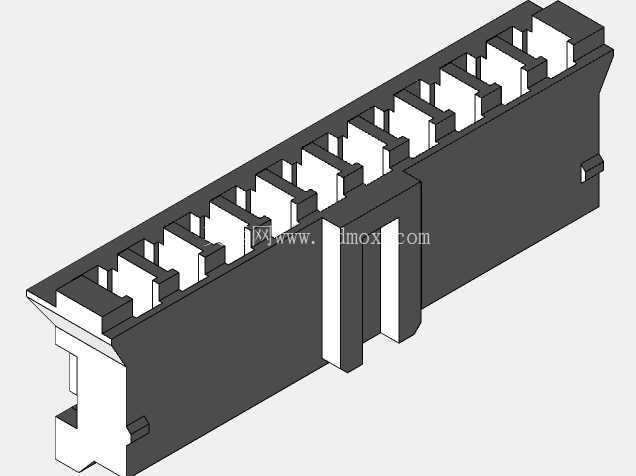

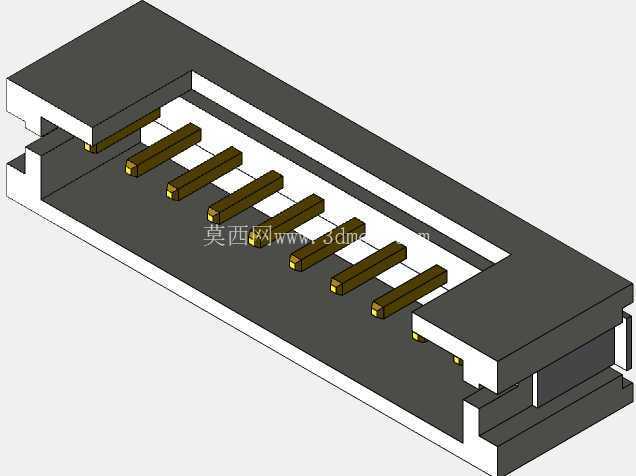

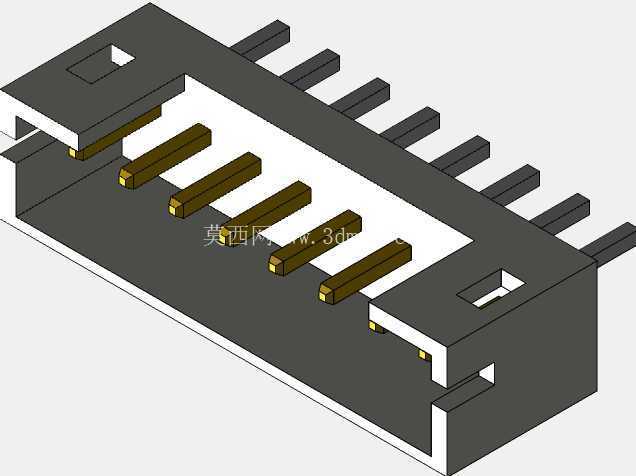

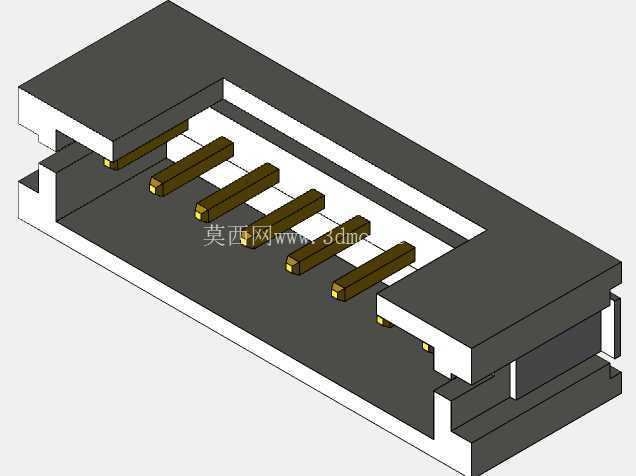

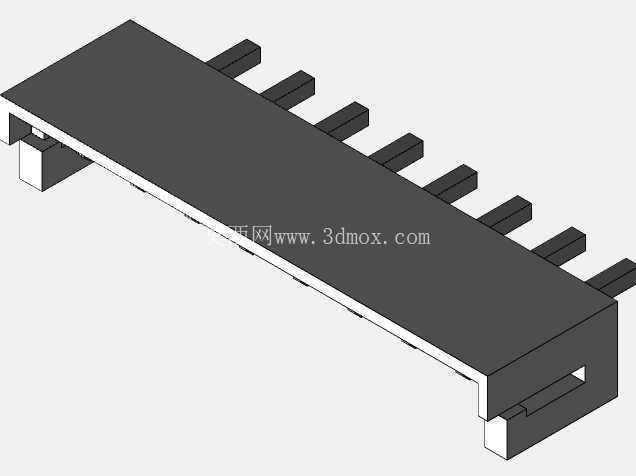

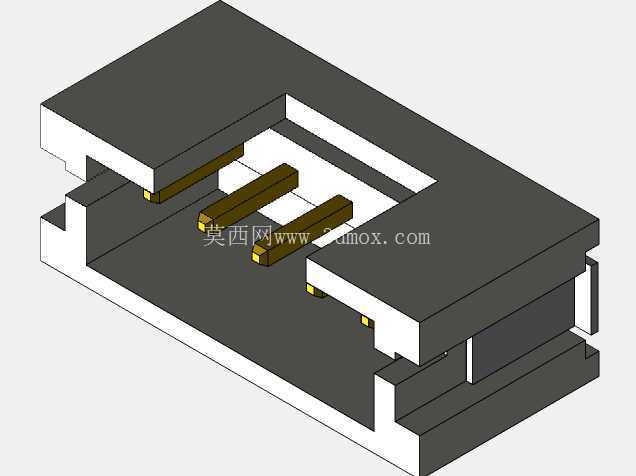

　　在安装边界层面，该系列连接器的卧式贴装版本基座高度控制在极低范围内，不会在板卡表面形成过高的凸起，适配超薄型设备的内部堆叠需求；直插版本的引脚长度经过标准化设计，波峰焊过程中引脚露出PCB板背面的长度控制在合理区间，不会出现连锡、引脚过长触碰其他元器件的问题。连接器的插拔力经过调校，单引脚的插拔力维持在合适区间，多引脚型号的整体插拔力不会过大导致维修拆卸困难，也不会过松导致使用过程中出现松脱。基座采用耐温工程塑料材质，可满足常规波峰焊、回流焊的温度曲线要求，焊接过程中不会出现基座变形、引脚移位的问题。

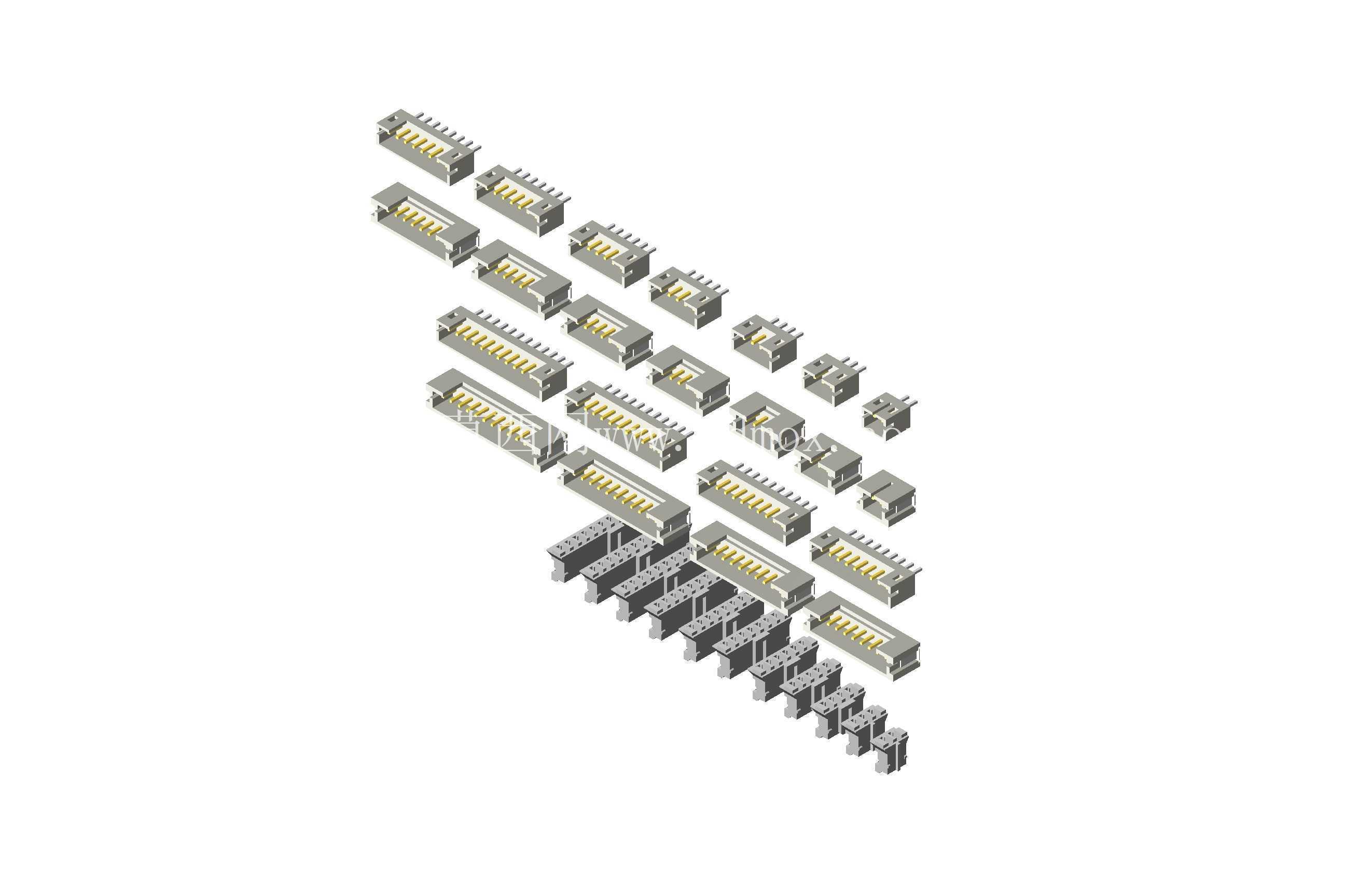

　　从实际应用的适配性来看，该系列连接器可适配标准线规的电子导线，压接端子的接触部位采用镀金或镀锡处理，接触电阻低且长期使用不易氧化，可适配-25℃到85℃的常规工作环境温度范围，满足绝大多数室内电子设备、小型工业控制设备的使用环境要求。在结构建模过程中，所有型号的安装孔位、引脚间距、基座外形尺寸均严格按照厂商公开的规格书参数绘制，每个引脚的位置度公差控制在合理范围内，可直接导入PCB设计软件进行封装匹配，也可用于整机结构设计阶段的干涉检查，提前规避连接器与周边结构件、元器件的位置冲突，减少打样阶段的改模次数。不同引脚数的模型采用统一的基准坐标系，在装配设计时可直接替换不同引脚数的型号，无需重新调整装配位置，提升结构设计阶段的选型效率。
