JST-GH1.25mm间距垂直安装连接器套件

　　在消费电子、工业控制板卡、小型智能设备的板间连接场景里，1.25mm间距的线对板、板对板连接器一直是高密度布线场景下的核心连接部件，这套JST-GH规格的垂直安装连接器套件，覆盖了2pin到16pin的全针位规格，能适配不同电流通路、信号通路数量的板载连接需求，解决小尺寸设备内部走线杂乱、连接可靠性不足的问题。

　　从实际选型使用的角度看，这类连接器的核心设计逻辑是在极小的安装空间内，实现稳定的机械锁止与可靠的电气接触，针位间距严格控制在1.25mm，既比传统2.54mm间距排针节省超过60%的板上占用面积，又比0.8mm、1.0mm间距的微型连接器拥有更好的结构强度，不容易在插拔过程中出现针脚弯折、塑壳碎裂的问题，适配手工焊接、回流焊等多种SMT加工工艺，不需要额外定制特殊治具就能适配常规SMT产线的生产流程。

　　这套垂直安装的直通结构，塑壳采用耐高温的工程塑料材质，能承受回流焊过程中260摄氏度以内的峰值温度，不会出现壳体变形、针位偏移的问题；接触端子采用铜合金基材镀锡处理，接触电阻稳定在毫欧级，既能传输弱电流的控制信号，也能承载单pin1A以内的工作电流，满足小型传感器模块、舵机连接线、电池供电通路的载流需求。针脚的焊盘设计严格匹配常规PCB设计规范，焊盘宽度与间距预留了足够的阻焊桥位置，不会出现SMT焊接时的连锡、虚焊问题，焊盘边缘的定位丝印能帮助产线操作人员快速识别器件安装方向，避免反向贴装导致的功能故障。

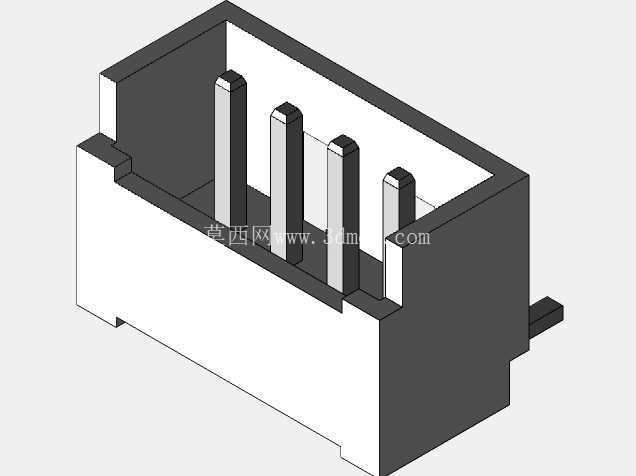

　　从安装边界来看，单pin位的塑壳宽度为1.25mm，2pin规格的器件总长度仅为2.5mm，16pin规格的总长度为20mm，器件本体距离PCB板面的高度为3.2mm，不会占用板上垂直方向的过多空间，适配外壳内部空间局促的小型穿戴设备、物联网传感终端、小型舵机控制板的安装需求。塑壳侧面设计有防呆卡扣结构，和配套的线端插头对接时会发出清晰的锁止声响，能承受50N以上的轴向拉拔力不会松脱，在有轻微振动的工业设备、移动机器人场景下也不会出现接触不良、连接断开的问题；拆卸时只需要按压塑壳顶部的解锁卡扣就能顺利拔出插头，不需要额外借助工具，方便后期设备维护时的线束更换与调试。

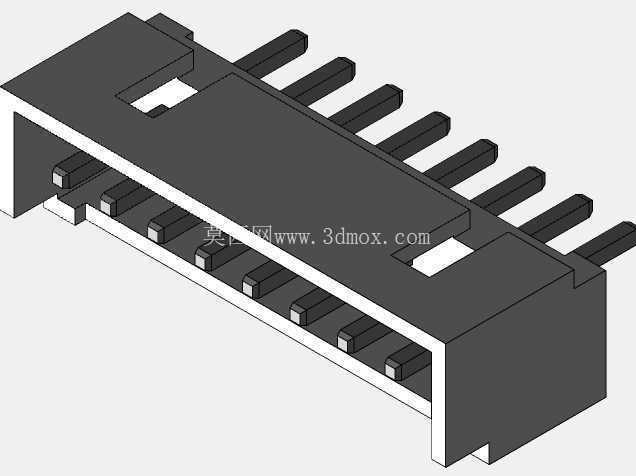

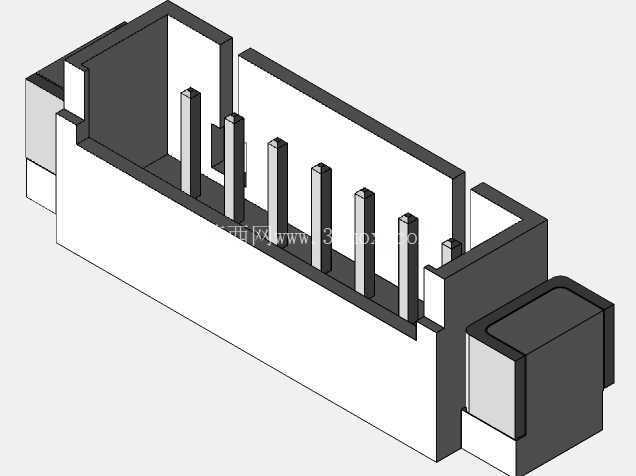

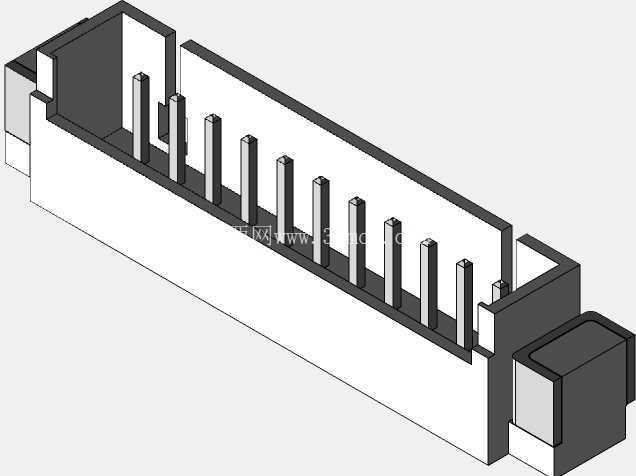

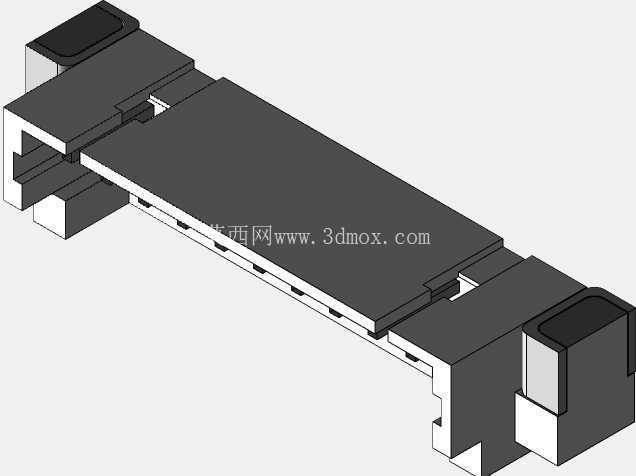

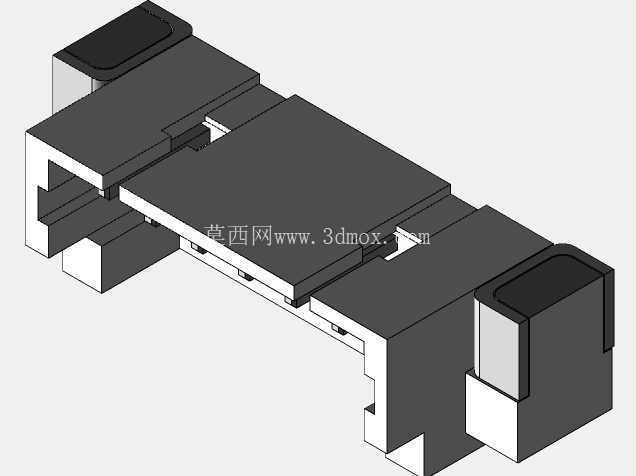

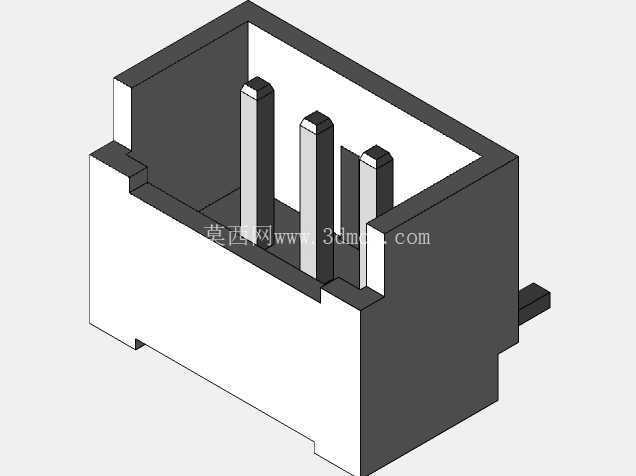

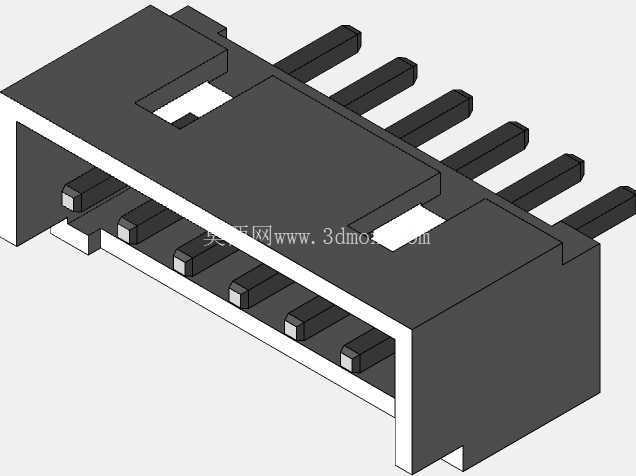

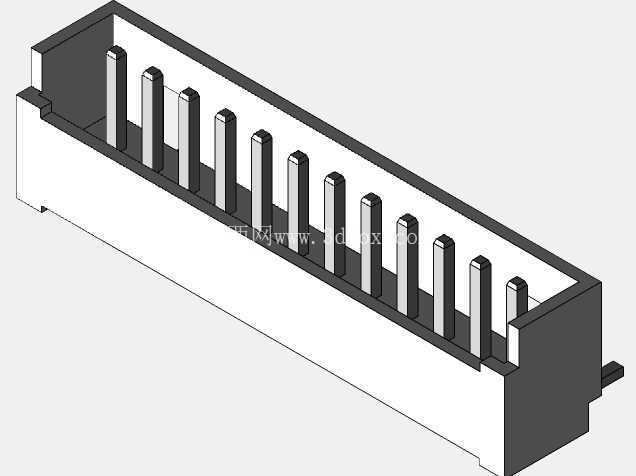

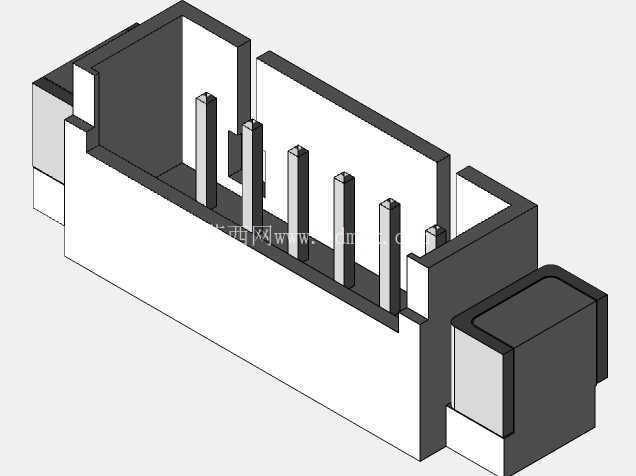

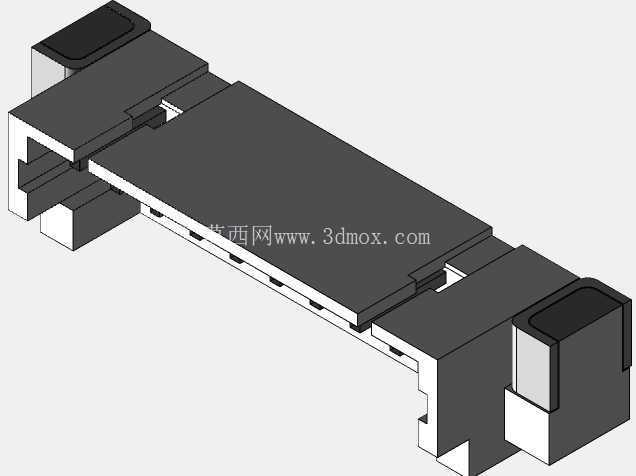

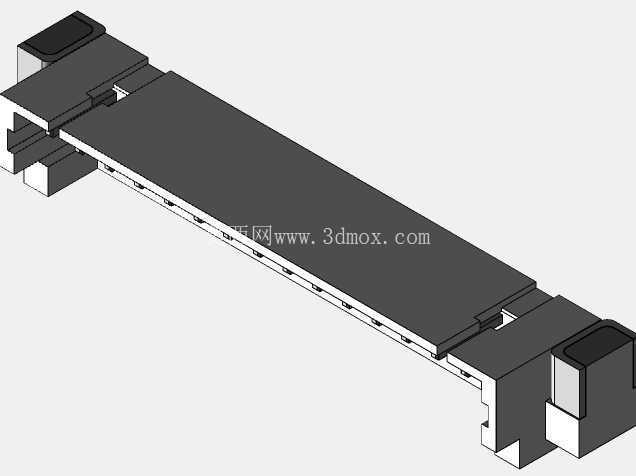

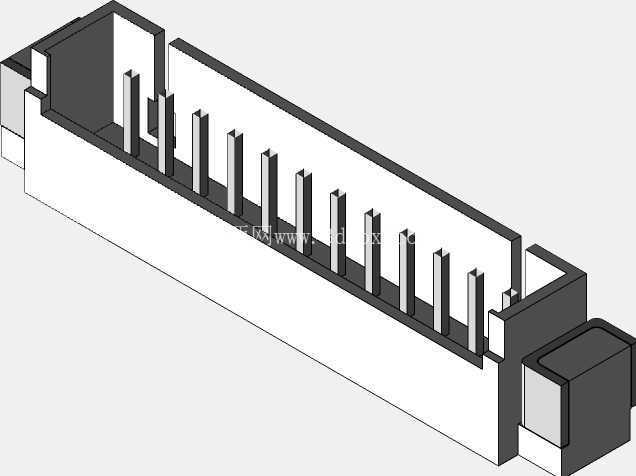

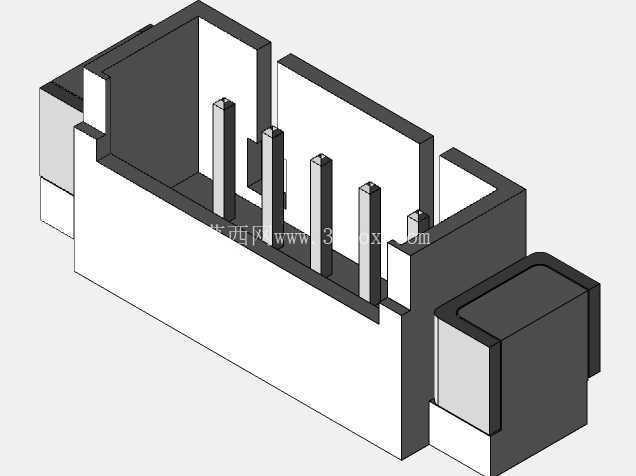

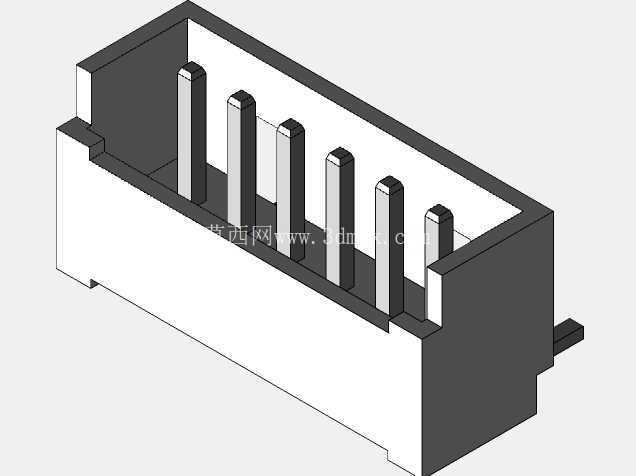

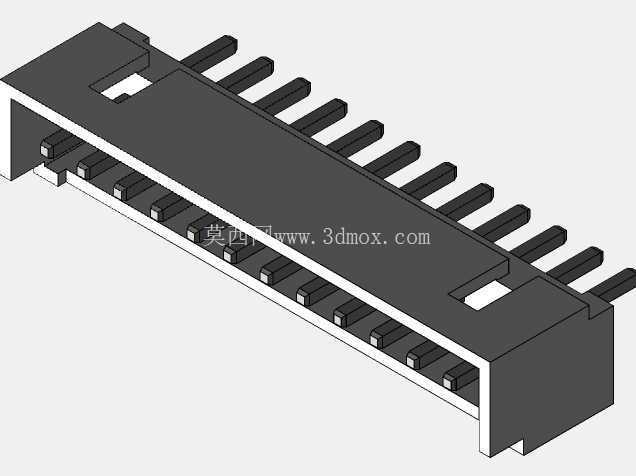

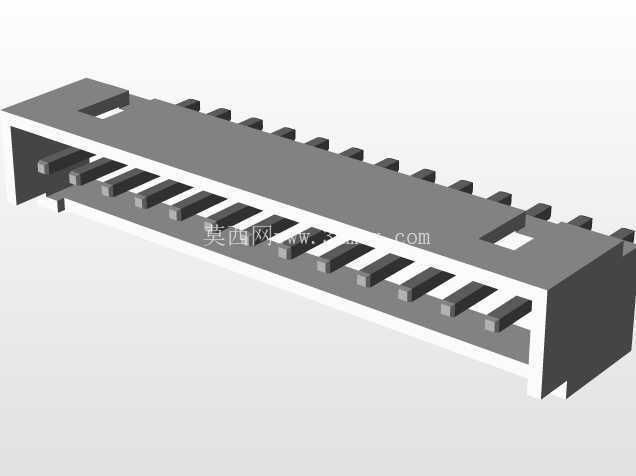

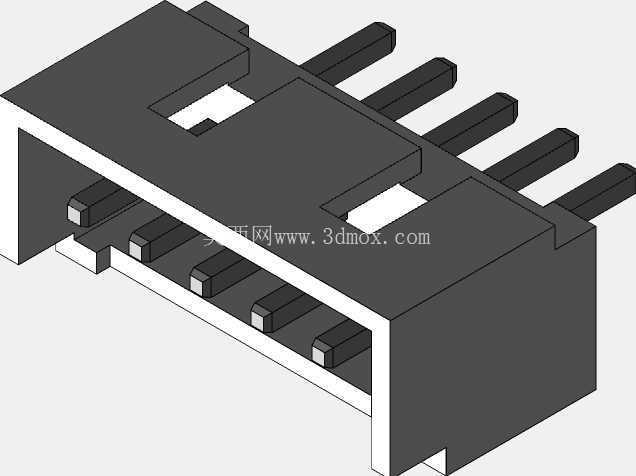

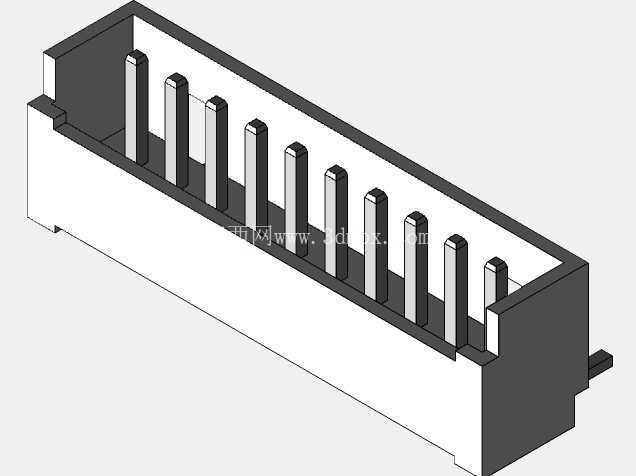

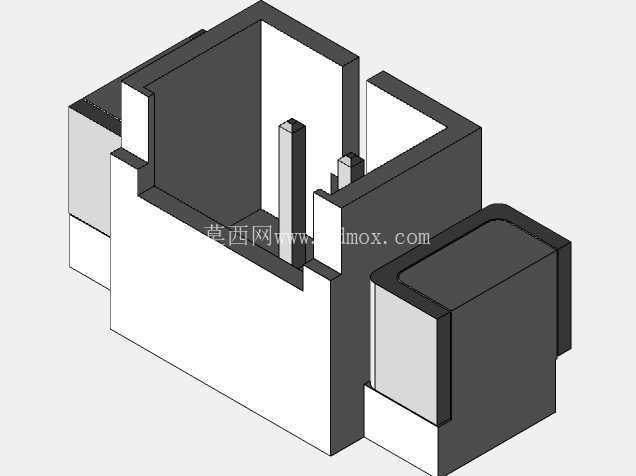

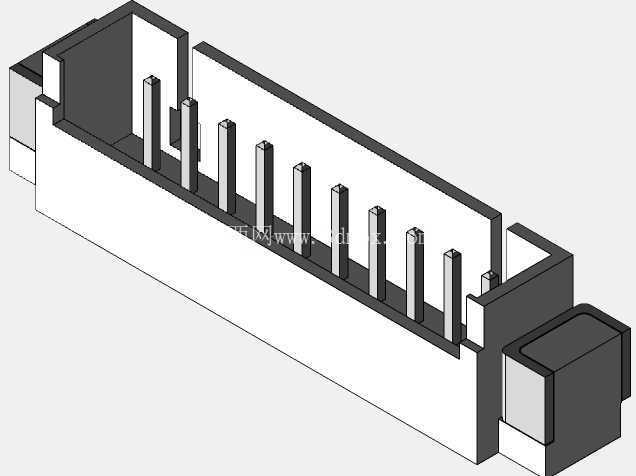

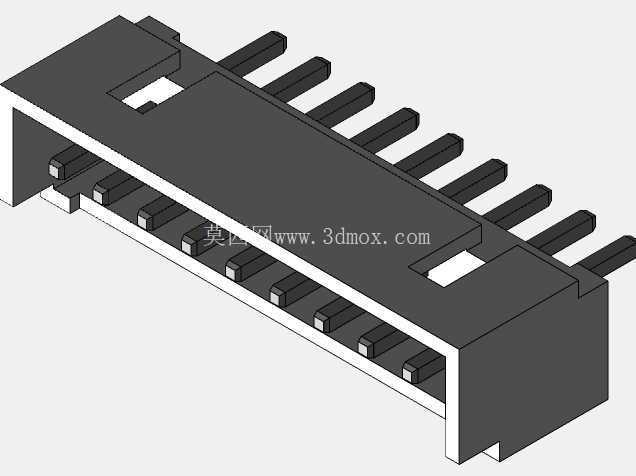

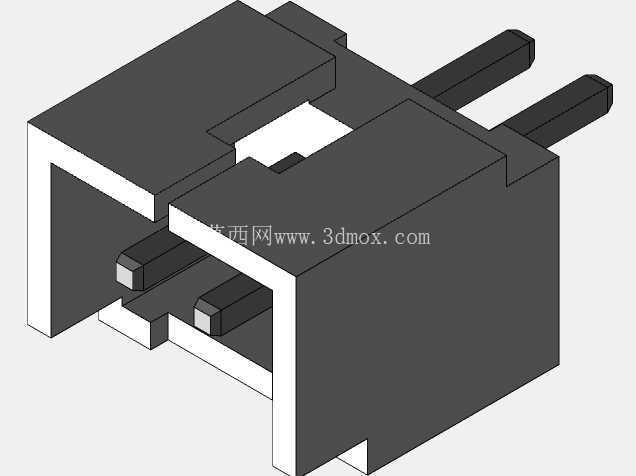

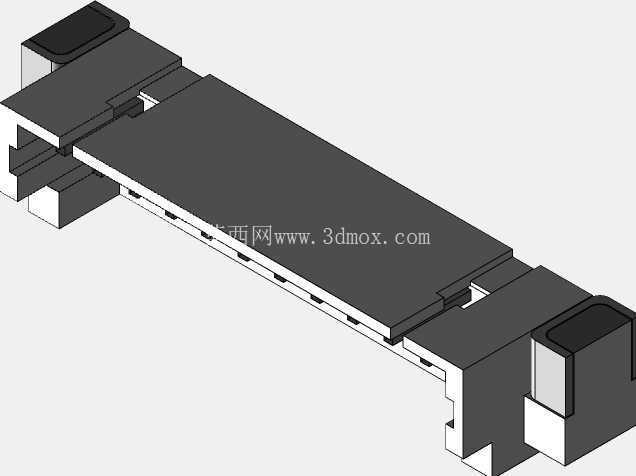

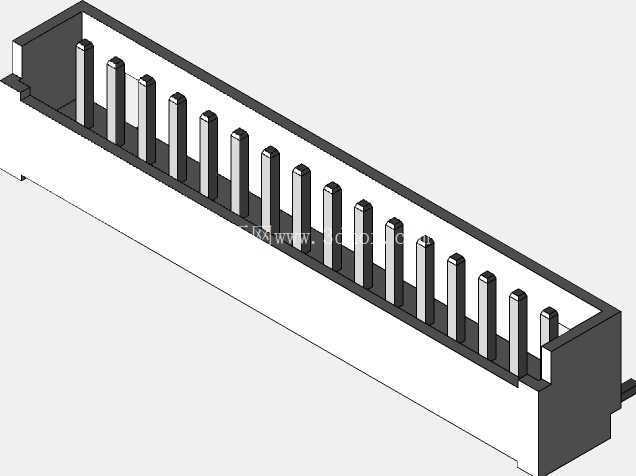

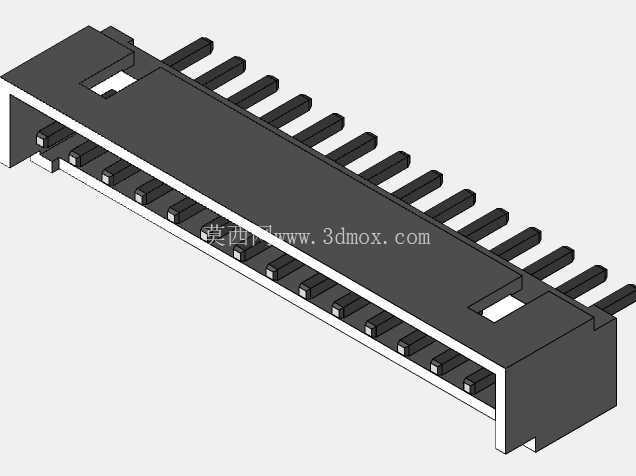

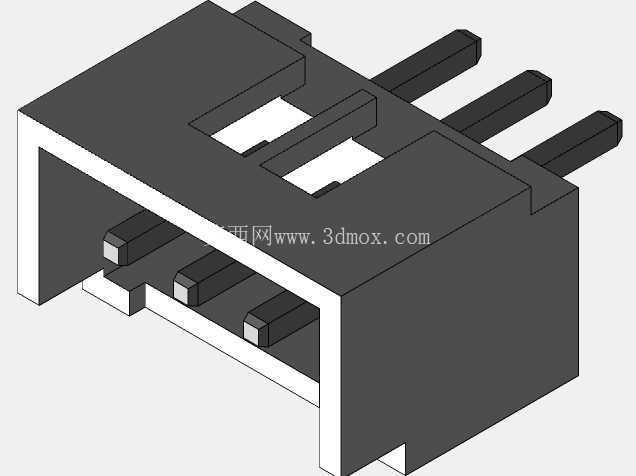

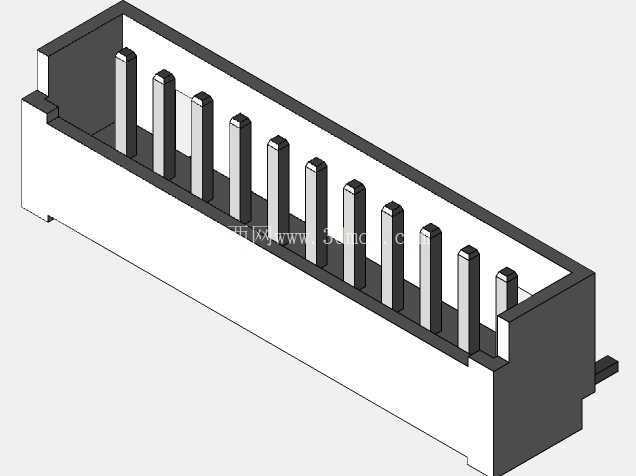

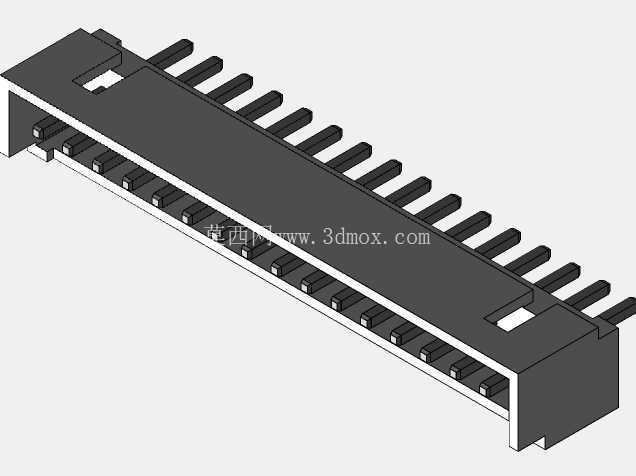

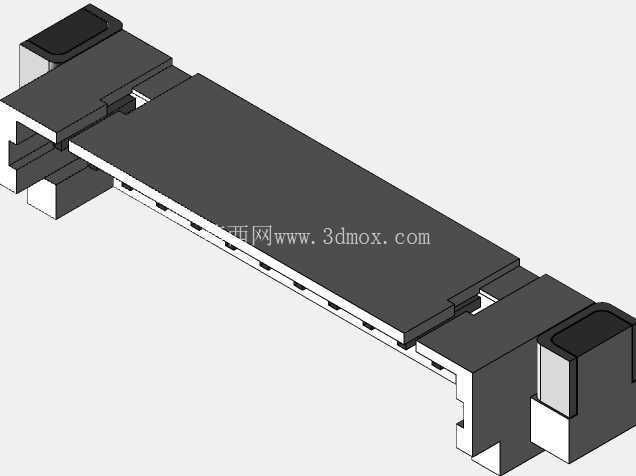

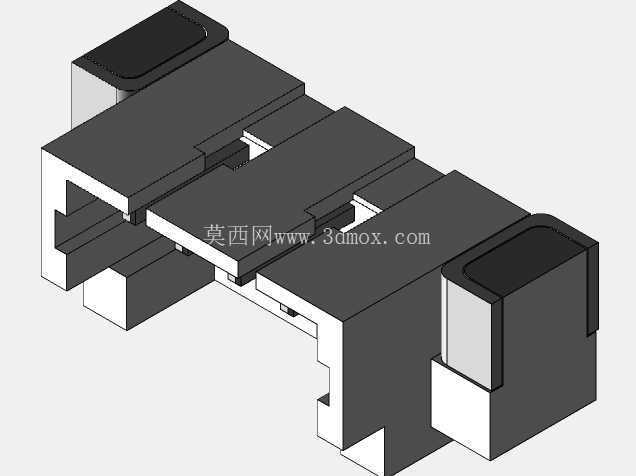

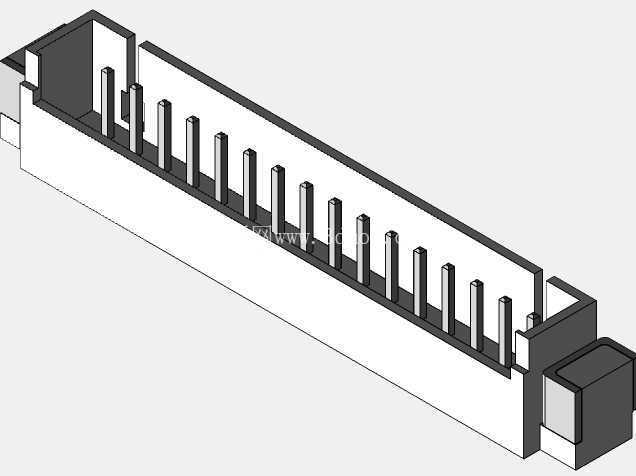

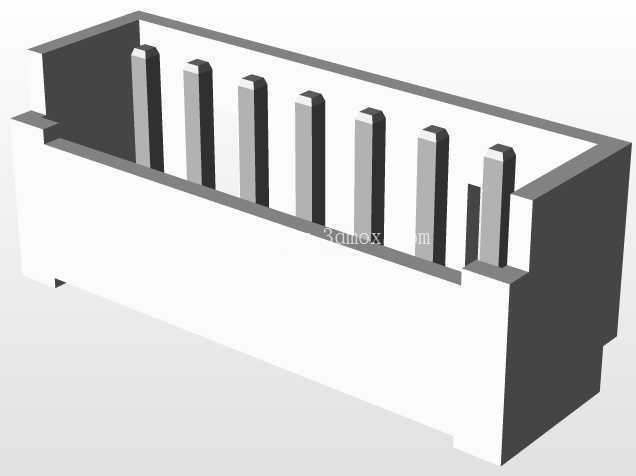

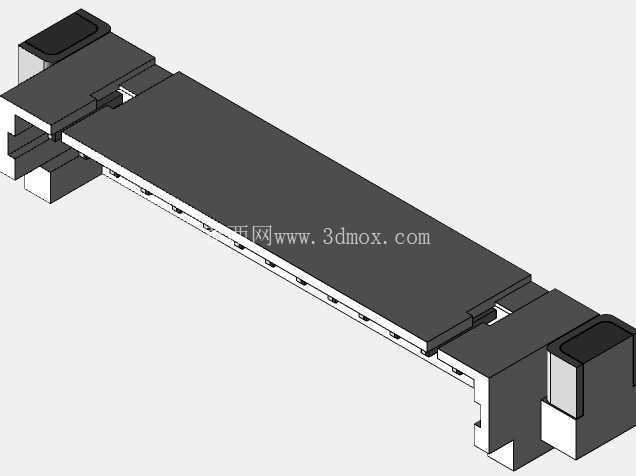

　　在结构建模的细节处理上，这套模型还原了不同针位规格的所有结构细节：包括塑壳表面的脱模斜度、端子针脚的弯折角度、焊盘位置的定位凸点、卡扣位置的弹性形变预留间隙，所有尺寸公差都控制在±0.05mm以内，导入PCB结构设计软件时可以直接作为器件3D封装使用，不需要二次调整尺寸就能完成板上布局的干涉检查，提前规避结构设计阶段器件和外壳、其他板载零件的空间冲突问题。不同针位的模型采用统一的基准坐标系，原点设置在器件第一pin的焊盘中心位置，和常规EDA软件的封装坐标系保持一致，结构设计人员调用时不需要重新调整坐标原点就能快速完成装配，大幅缩短板卡结构设计的周期。

　　实际应用中，这类连接器常被用在飞控板的电调信号连接、小型3D打印机的限位开关接线、物联网采集终端的传感器接口、便携医疗设备的内部板间连接场景，相比传统的排线焊接方式，采用这类连接器的设备后期维护效率能提升80%以上，不需要反复拆焊线束就能完成模块更换，同时连接的一致性更好，不会出现手工焊接导致的虚焊、线束脱落问题。模型还还原了塑壳表面的极性标识，在第一pin对应的塑壳位置做了三角标记，和实际器件的标识位置完全一致，结构设计时可以直接在PCB丝印层对应位置标注极性，避免生产组装时出现插头反接的问题，降低生产环节的不良率。
