多规格直插贴片式拨动选择开关结构

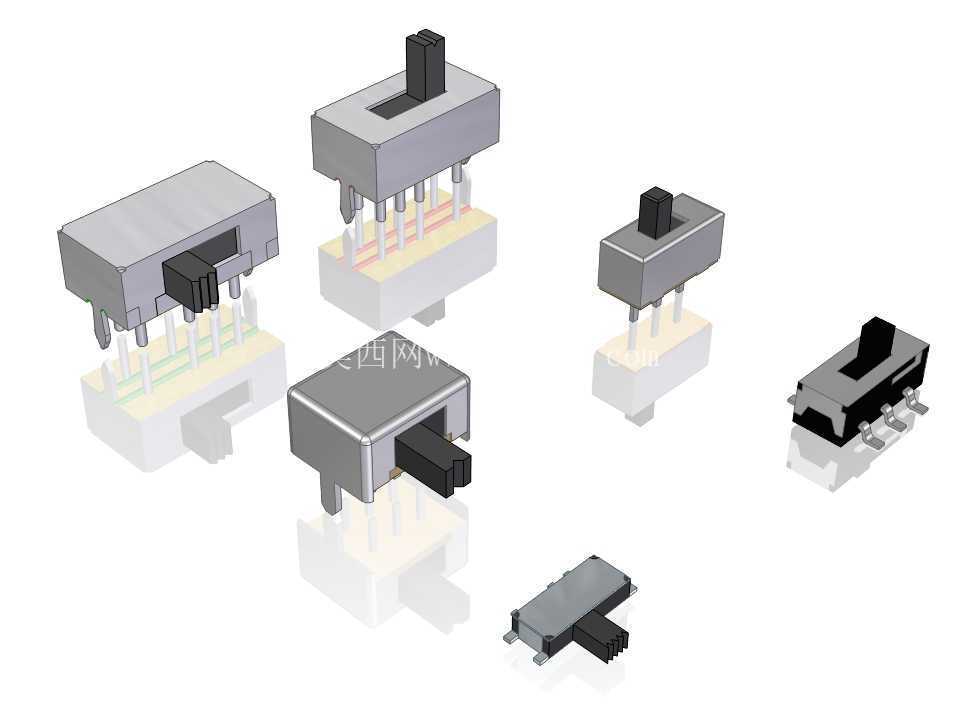

　　在消费电子、小型工控终端、便携检测设备的板卡电路设计环节，这类拨动选择开关是承担电路通路切换、功能档位选择的核心基础元件，不同封装规格的选型直接决定了板卡布局的空间利用率、操作手感一致性以及长期使用的接触可靠性。本次梳理的多款选择开关覆盖了直插卧式、直插立式、表面贴装等多种安装形态，适配不同厚度PCB板的装配需求，从手持测温枪的档位切换、小型音频设备的声道选择，到工控手持终端的功能模式切换、简易控制板的通路选通，都能找到对应适配的结构规格。

　　从结构设计逻辑来看，这类开关的核心是通过滑动拨块带动内部动触片在不同定触片之间切换，实现电路的通断与通路切换。直插式规格的引脚采用直插过孔设计，波峰焊过程中焊锡能够充分包裹引脚，抗机械拉扯能力更强，适合需要频繁拨动操作、可能承受侧向操作力的使用场景，比如外露在设备外壳上的功能切换开关，用户操作时的侧向力不会轻易导致引脚脱焊。表面贴装规格的引脚采用平贴焊盘设计，能够适配回流焊工艺，不需要在PCB上开设过孔，能够节省板卡背面的布线空间，适合高密度布板的便携类电子产品，比如TWS耳机充电仓的功能切换、小型蓝牙模块的模式选择，这类场景开关操作频次低、操作力小，贴装结构完全能满足可靠性要求。

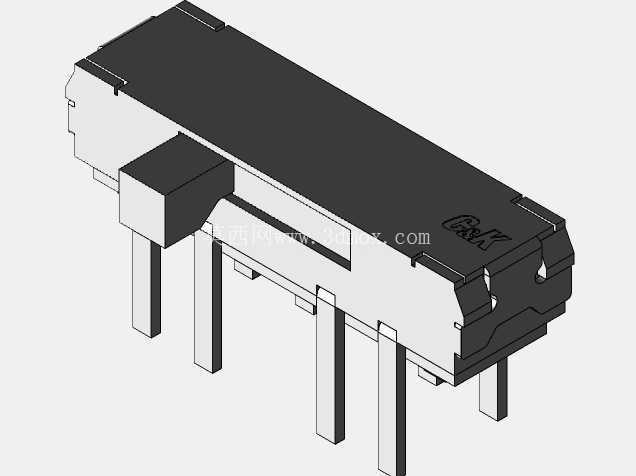

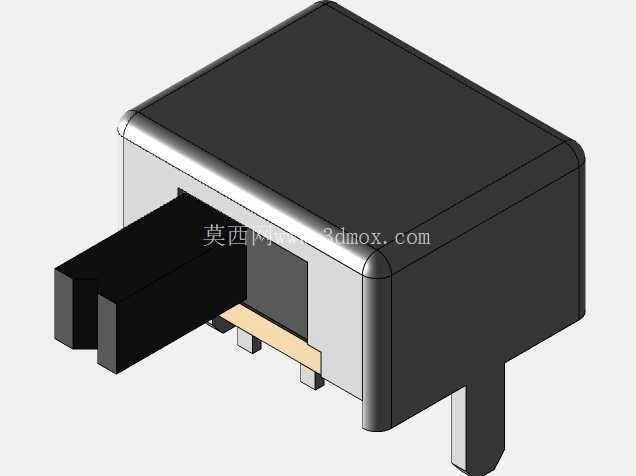

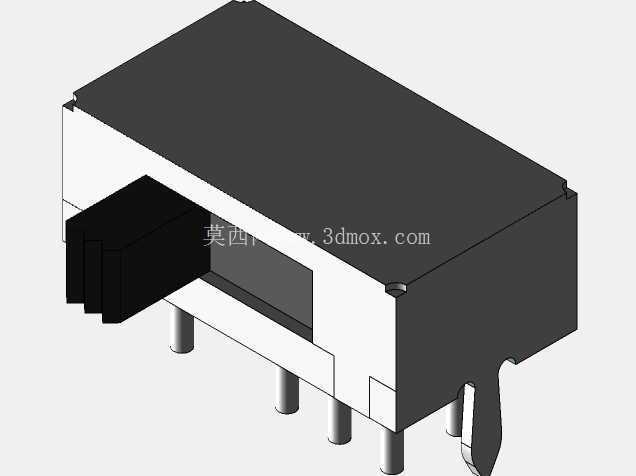

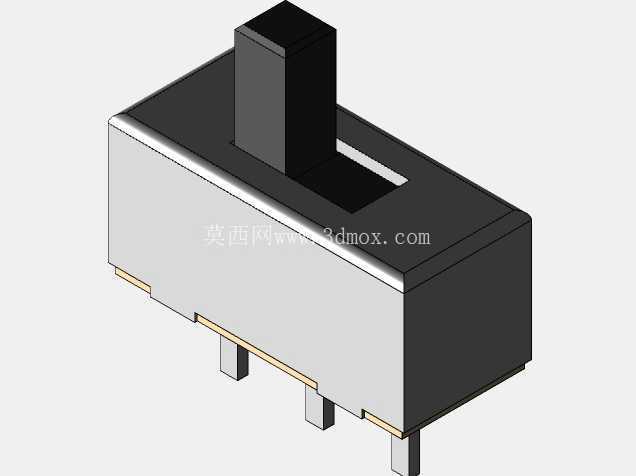

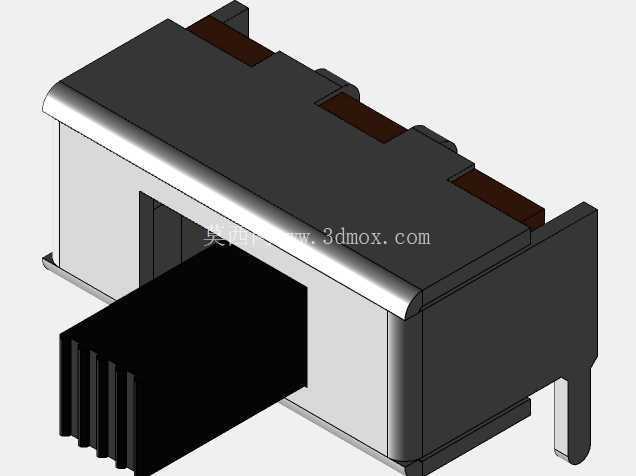

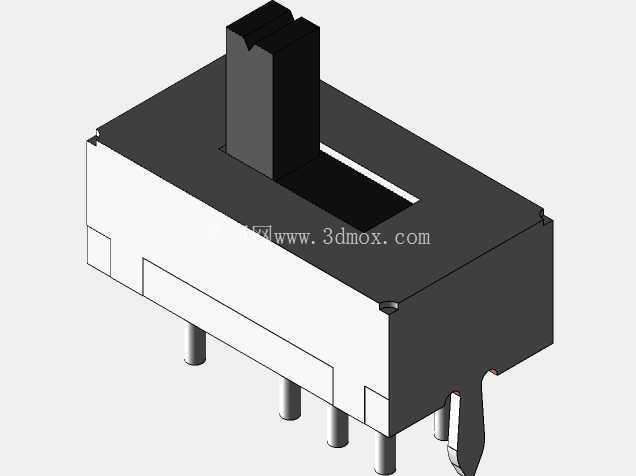

　　不同型号的安装边界尺寸各有差异，SS12D00系列为卧式直插结构，本体长度在10mm左右，宽度约5mm，拨块突出本体高度3mm，引脚间距2.54mm，适配标准2.54mm网格的PCB布局，安装时需要在设备外壳上预留宽度2mm、行程3mm的拨块活动槽，槽位边缘与拨块的间隙控制在0.2mm以内，既避免拨块卡滞，也能防止灰尘从缝隙进入开关内部。SS23D07为双排引脚直插结构，支持三档切换，本体宽度比单排款增加2mm，引脚分为两排对称布置，焊接时需要注意两排引脚的共面性，避免过波峰焊时出现虚焊。SK22D07为两档立式直插结构，拨块垂直于PCB板面布置，适合安装空间在垂直方向有余量、水平方向空间紧张的板卡，比如狭长型的手持检测笔，侧面没有足够空间布置卧式拨块，立式结构就能将操作面布置在设备顶部，节省侧面空间。

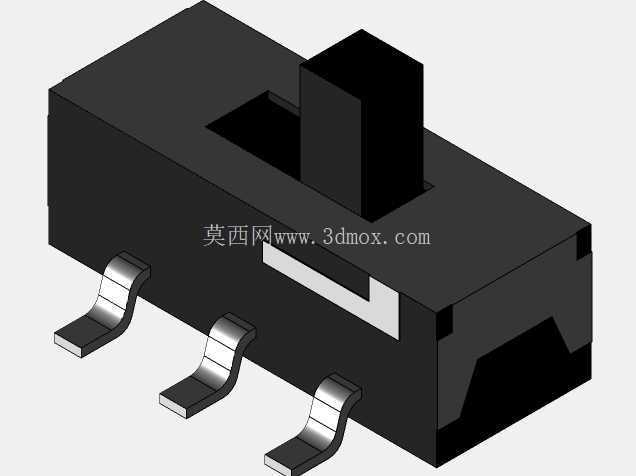

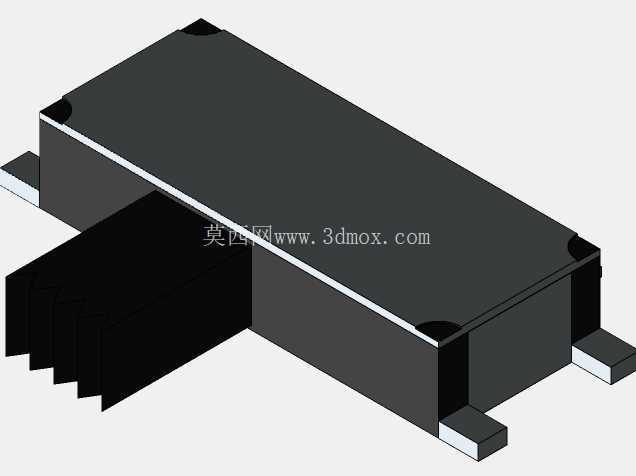

　　MSS22D18是微型贴片两档开关，本体长度仅6mm，宽度3.5mm，高度2mm，适合高密度布板的可穿戴设备，比如智能手环的功能切换、小型传感器模块的地址选择，这类开关的拨块行程仅1.5mm，操作力控制在150g左右，既保证拨动时有清晰的档位感，也不会因为操作力过大导致贴片焊点受力脱落。MSK1103是带定位柱的侧拨贴片开关，本体侧面设置两个直径0.8mm的定位柱，安装时插入PCB对应的定位孔中，能够承受更大的侧向操作力，即使频繁拨动也不会出现本体偏移的问题，适合操作频次较高的消费电子产品，比如便携音箱的模式切换开关。JS203011AQN是超薄型贴片开关，本体厚度仅1.2mm，适合对设备厚度有严格要求的超薄类电子产品，比如卡片式遥控器、薄型NFC标签的功能切换。

　　设计选型过程中，除了关注安装尺寸，还要考虑开关的接触电阻与绝缘性能，这类开关的动触片大多采用铜合金镀银工艺，接触电阻控制在20mΩ以下，保证小信号传输时的稳定性，绝缘电阻在100MΩ以上，避免不同通路之间出现信号串扰。拨块与本体之间的配合间隙控制在0.1mm左右，既保证滑动顺畅，也能阻挡日常使用中的灰尘进入内部，延长开关的使用寿命。针对需要过回流焊的贴片型号，本体材质采用耐高温LCP塑料，能够承受260℃的峰值焊接温度，不会出现本体变形、拨块卡滞的问题。直插型号的引脚采用铜镀锡工艺，可焊性良好，波峰焊后焊点饱满，抗拉力满足IPC-A-610的相关标准。

　　在PCB布局阶段，需要注意开关拨块的操作方向与设备外壳的开口位置对齐，避免装配后拨块偏位导致操作卡滞，对于立式安装的开关，要在拨块对应的外壳位置预留足够的操作空间，保证用户手指能够顺利拨动拨块，不会被外壳边缘挡住。贴片型号的焊盘设计需要按照规格书的推荐尺寸制作，焊盘宽度比引脚宽0.2mm，长度比引脚长0.3mm，保证回流焊时焊锡能够充分浸润引脚，同时避免焊锡过多导致引脚连焊。对于需要经常操作的开关，在布局时尽量远离板卡上的发热元件，比如功率芯片、电源模块，避免长期高温导致开关内部的塑料件老化、触片氧化，影响接触可靠性。
