列车空气制动机结构三维设计

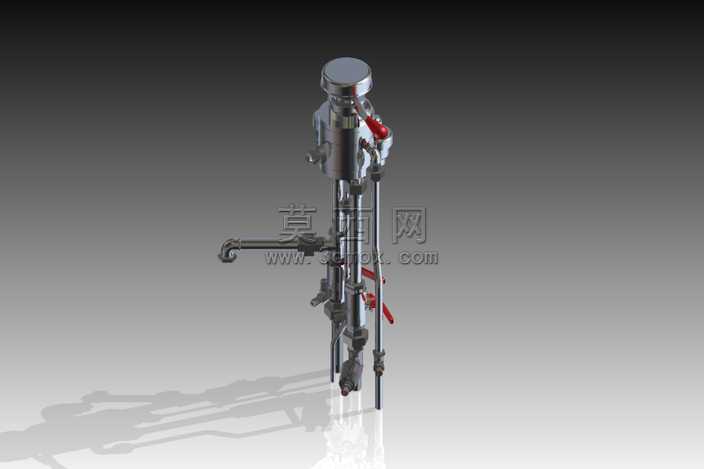

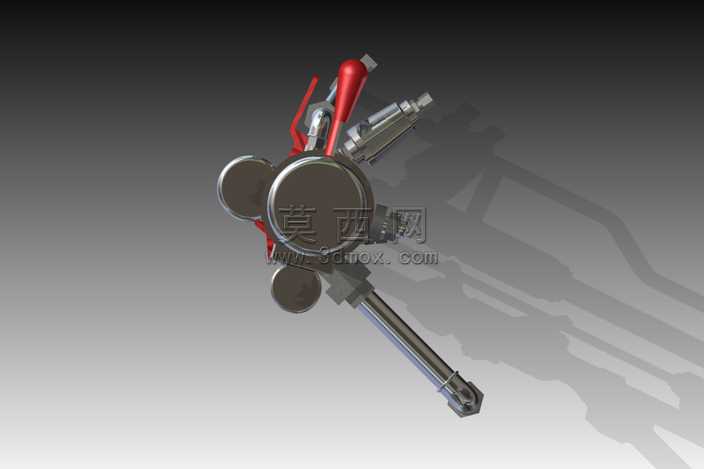

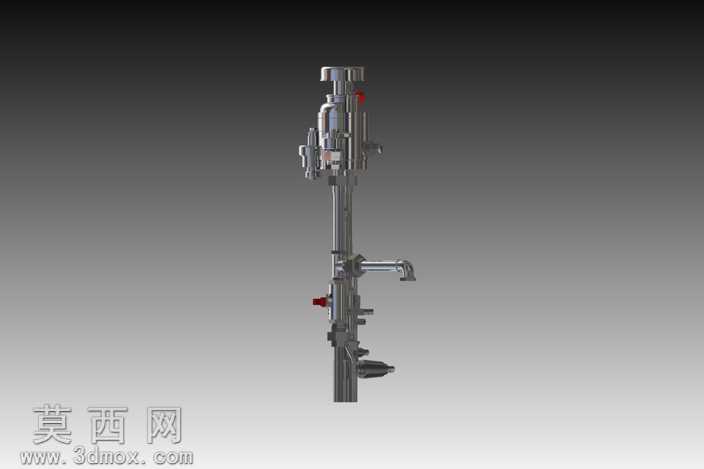

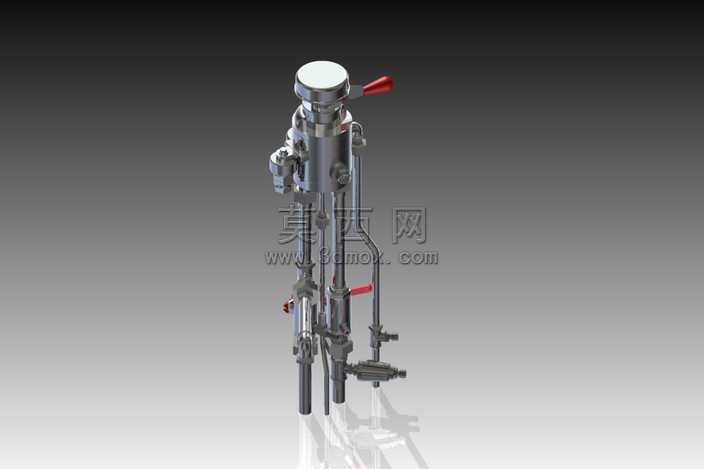

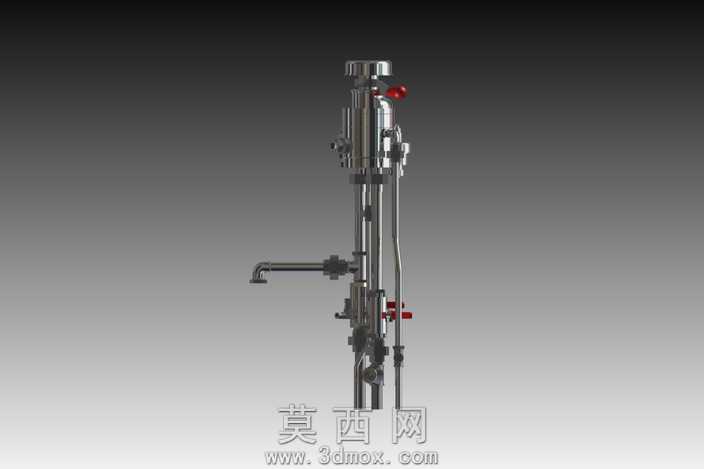

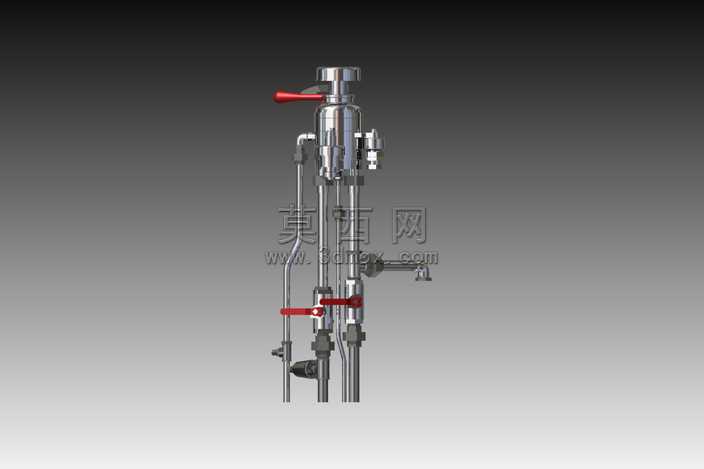

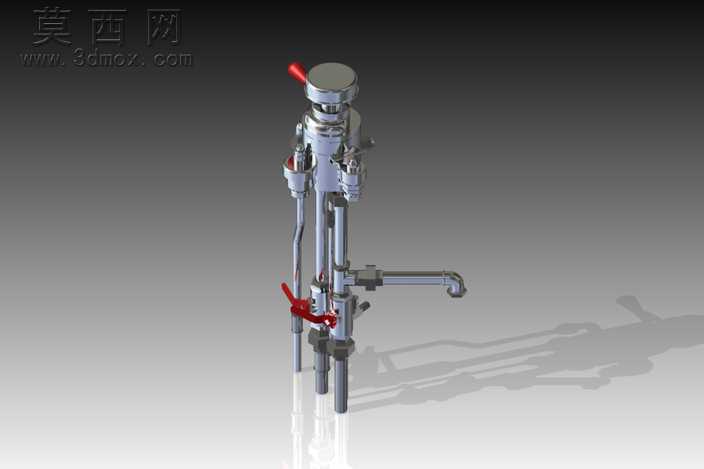

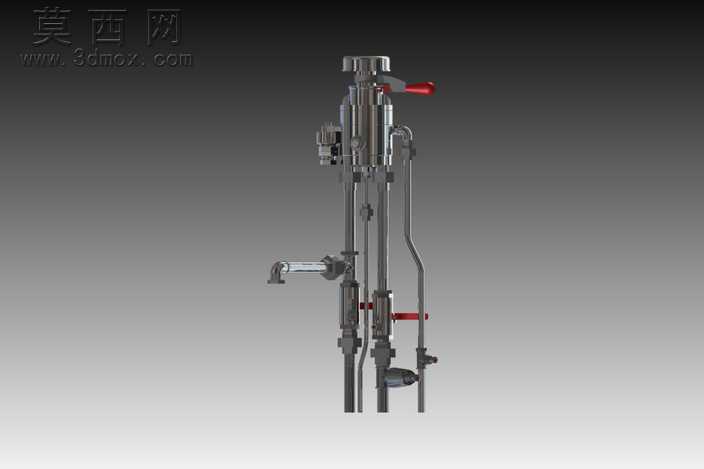

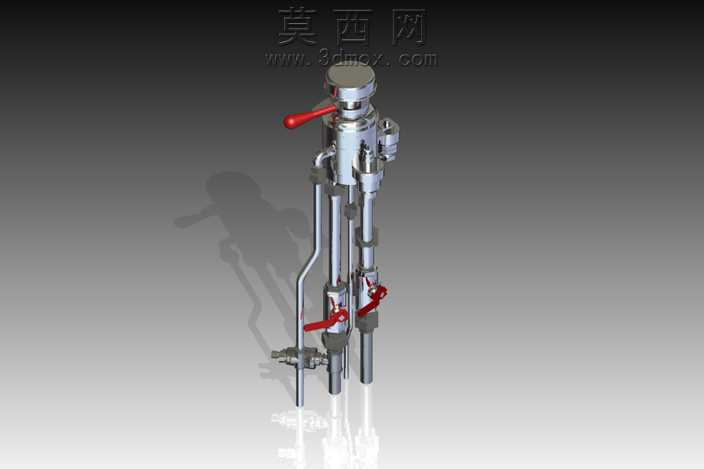

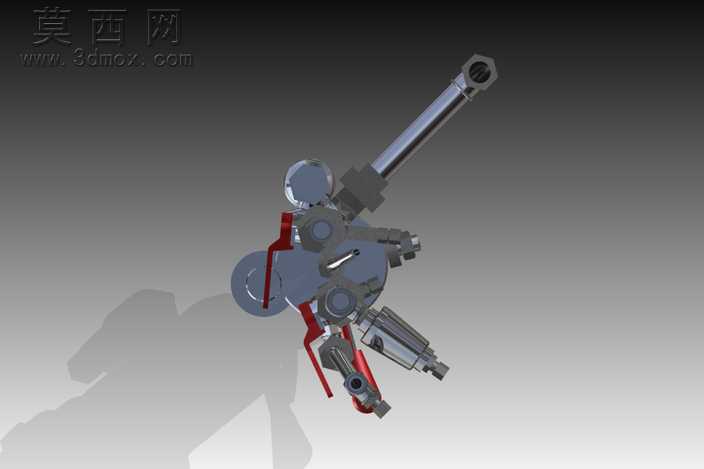

本模型为列车空气制动机的完整三维结构设计，建模过程中严格遵循轨道车辆制动部件的实际尺寸比例与装配逻辑，采用自顶向下的建模思路完成整体搭建。首先通过基准轴、基准面的精准定位确定各核心部件的装配位置，依次完成主控阀体、操作手柄、输气立管、制动执行缸体、连接管路、密封接头、手动控制阀等部件的独立建模，每个零件均还原了真实工业产品的倒角、圆角、安装孔位、卡扣结构等细节特征。材质渲染阶段，对金属承压部件赋予抛光不锈钢材质，调整金属粗糙度与反射参数还原金属部件的冷硬质感，操作手柄采用红色哑光工程塑料材质，与金属主体形成清晰的视觉区分，管路部分根据输气功能差异分别赋予亮面金属与哑光金属材质，便于直观区分气路走向。模型完整还原了空气制动机的气路连通结构，清晰展示了压缩空气从主控阀进入、经管路分配至各制动缸的通路逻辑，各活动部件如手柄扳动结构、阀门启闭结构均保留了合理的运动间隙，可直观演示制动机的操作动作逻辑。设计过程中充分考虑了部件的装配合理性，所有连接部位的法兰、螺纹接头均符合通用机械密封标准，管路弯折半径符合气压管路的工程设计规范，既保证了模型的视觉还原度，也具备实际工程参考价值，可用于轨道交通制动系统的教学演示、结构原理讲解以及相关制动部件的设计参考。
