20毫米自粘式电缆扎带安装固定座结构

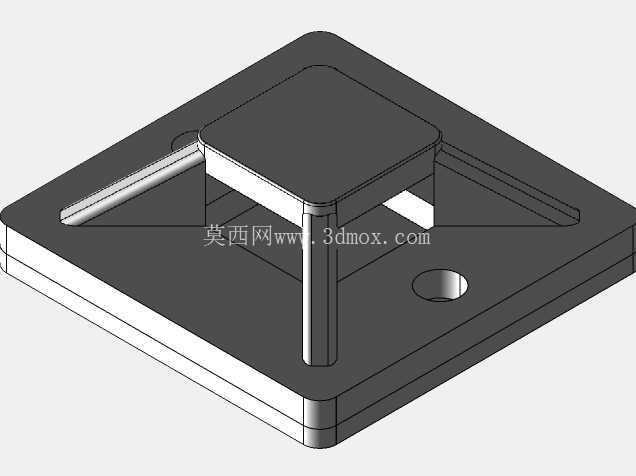

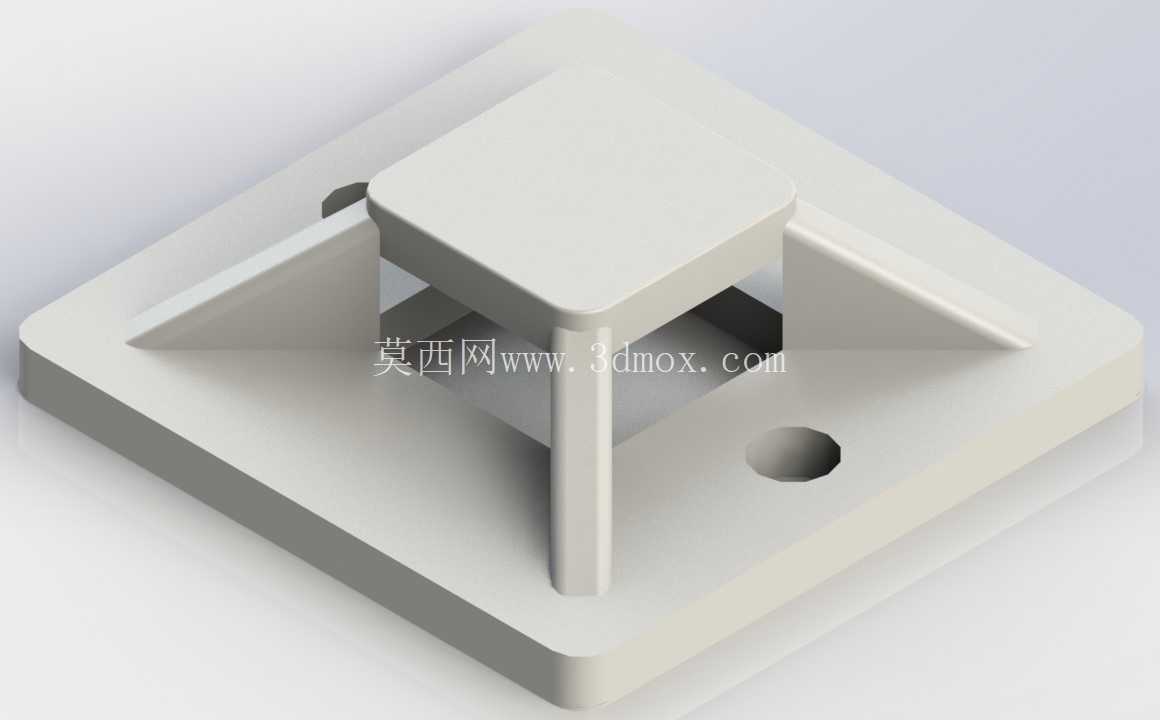

　　在低压电控柜内部布线、通信基站设备走线、小型自动化设备线束整理、民用电器内部线组固定这类场景里，线束的有序固定一直是影响设备后期维护效率、运行安全稳定性的细节环节，传统的螺丝固定式扎带座需要提前在安装基面钻孔攻丝，不仅加工工序繁琐，在薄壁钣金、塑料壳体这类无法攻丝的基面上更是难以适用，而自粘式扎带安装座的出现，刚好填补了这类安装场景的需求空白。这款20毫米规格的自粘式电缆扎带安装座，整体采用方形基座搭配中部扎带穿槽的结构设计，基座底部为完整的平面，用于贴合背胶实现与安装基面的粘接固定，基座边长控制在20毫米的尺寸边界，既保证了足够的粘接接触面积来承受线束的拉扯力，又不会占用过多的安装空间，适配设备内部狭小的布线区域。

　　中部的扎带穿槽采用贯通式方形开口设计，开口尺寸适配常规宽度的尼龙扎带穿过，能够将多股整理好的线束通过扎带捆束后固定在基座上，穿槽四周设置了三角加强筋结构，分别连接基座底面与穿槽侧壁，在扎带拉紧受力时，加强筋能够分散穿槽部位的应力，避免长期受力下穿槽与基座连接处出现开裂变形的问题，提升部件的长期使用可靠性。基座其中一角预留了圆形的辅助安装孔，当安装基面存在油污、灰尘导致背胶粘接力不足，或者需要固定大重量线束束的时候，可以通过自攻螺丝穿过这个预留孔将基座额外锁附在基面上，实现粘接+螺丝固定的双重安装方式，兼顾不同安装环境的固定需求，不需要额外对基座进行二次加工。

　　设计过程中，基座的边缘全部做了圆角过渡处理，没有尖锐的棱角，一方面避免安装过程中划伤操作人员的手部，另一方面也防止尖锐边角割伤线束的绝缘层，避免出现线路短路的安全隐患。中部穿槽的顶部做了小尺寸的方形凸台结构，凸台边缘同样做了圆角处理，当扎带捆束线束拉紧时，凸台的平面能够为扎带提供稳定的支撑面，避免扎带在拉紧过程中出现滑移松脱的问题，同时凸台的高度经过反复校核，既不会因为过高导致扎带捆束后与基座之间出现过大间隙造成线束晃动，也不会因为过低导致扎带拉紧后与基座加强筋发生干涉。从安装边界来看，这款安装座的整体高度控制在较低的尺寸范围内，安装完成后突出基面的高度很小，适配设备内部层间距较小的安装空间，不会与周边的元器件、结构件发生干涉，背胶采用高强度泡棉双面胶材质，能够在金属、塑料、烤漆表面等多种常见基面实现可靠粘接，常温环境下的粘接力能够满足常规小线径线束的固定需求，针对高温、高湿的特殊使用环境，则可以通过预留的螺丝孔进行机械固定，保证固定可靠性。

　　在实际布线作业中，使用这款安装座不需要对安装基面进行预处理，只需要将基面擦拭干净，撕去背胶的离型纸将基座按压在需要固定线束的位置，等待背胶粘接力稳定后，将整理好的线束放置在基座上方，用尼龙扎带穿过基座的穿槽将线束捆紧即可，整个安装过程不需要额外的加工工具，能够大幅提升布线作业的效率，减少现场加工的工作量。相较于传统的螺丝固定扎带座，这款自粘式安装座的适用场景更加广泛，在无法钻孔的薄壁结构、装饰面、成品设备后期改造布线等场景下都能够使用，同时预留的辅助安装孔又保留了螺丝固定的选项，能够根据实际使用场景灵活选择固定方式，兼顾安装效率与固定可靠性。结构设计上的加强筋布局，经过受力仿真验证，在扎带承受额定拉力的情况下，基座各部位的应力都分布在材料的许用应力范围内，不会出现结构断裂的问题，整体壁厚均匀，适合采用注塑工艺批量生产，生产过程中不容易出现缩痕、缺料等注塑缺陷，能够保证批量生产的产品质量一致性。
