6×6规格四脚直插式轻触按压按钮结构

　　做消费类电子、小型工控板卡设计的工程师，对这类四脚直插轻触按钮肯定不会陌生，它是板载人机交互里最基础也最常用的输入元件之一，从手持测速设备的功能触发按键，到小家电的操作面板、工控模块的参数设置键，再到玩具、数码外设的功能按键，几乎所有需要短行程按压触发的板载交互场景，都能见到这类元件的身影。不同于大行程的机械按键或者带锁止的电源开关，这类轻触按钮的核心作用是给主控板传递瞬时通断信号，不需要承载大电流通断，只需要在按压行程到位时，让内部的弹片结构完成触点闭合，松开后依靠弹片自身弹力复位，实现信号的触发输入，属于信号级的输入元件，不会直接接入主功率回路。

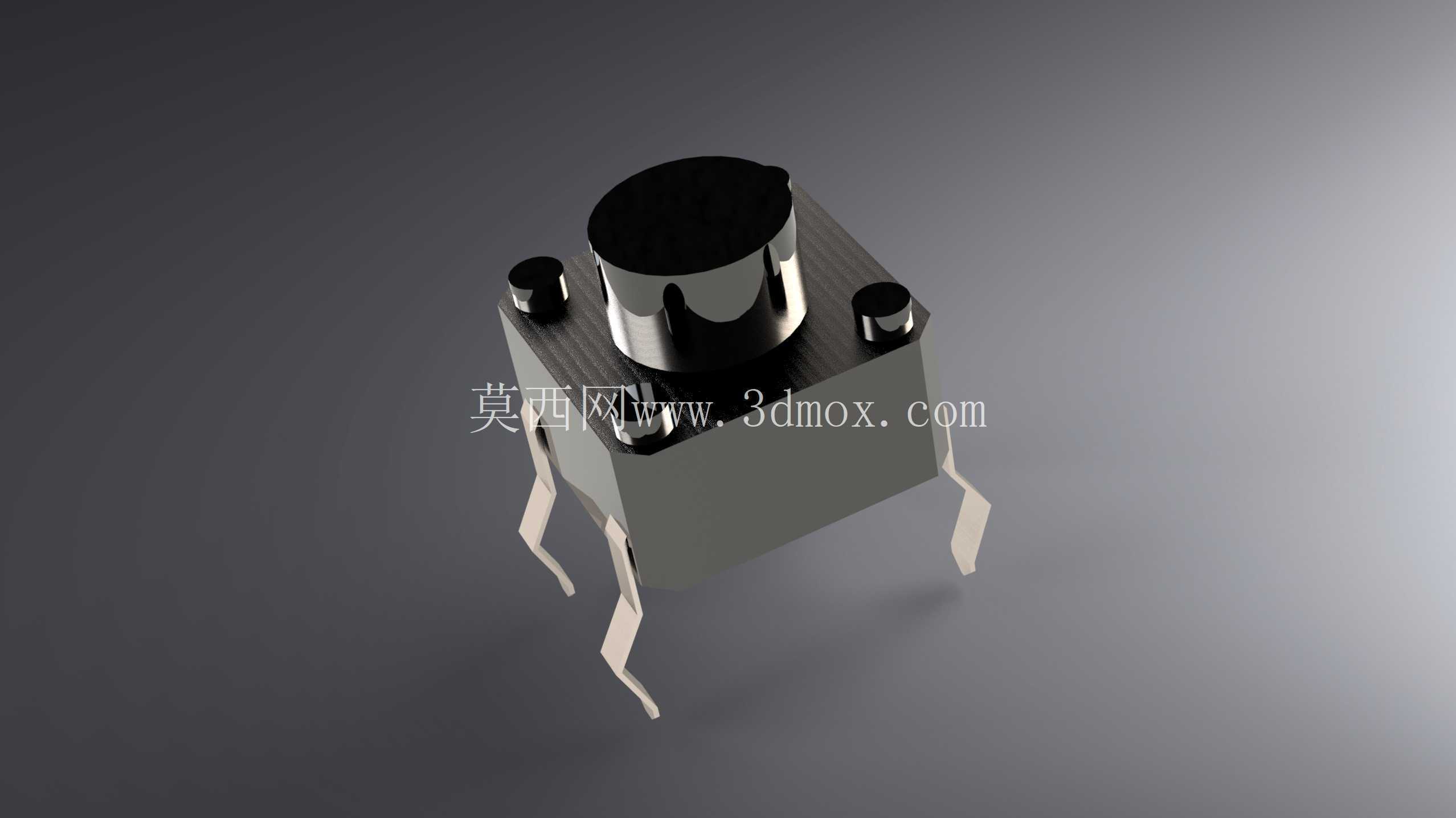

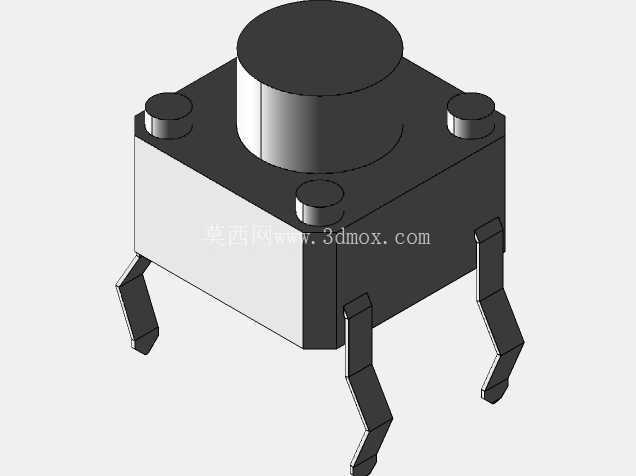

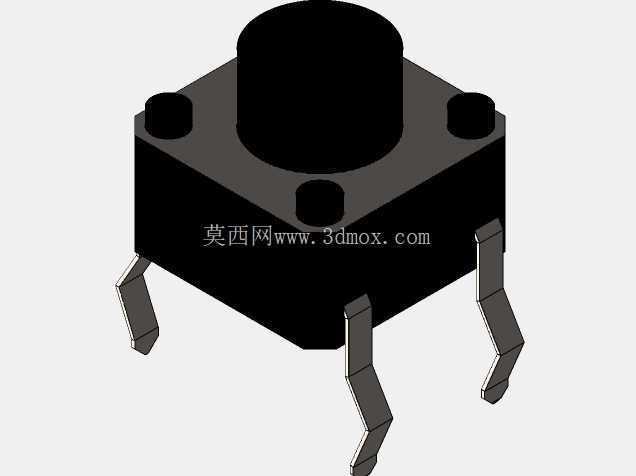

　　从结构设计的角度看，这款四脚按钮的本体采用方形基座设计，6mm左右的见方尺寸，是行业内通用的标准规格，基座高度控制在5mm上下，搭配顶部突出的圆形按压帽，整体安装后的突出高度适配绝大多数薄型设备的面板装配需求。四个引脚采用弯脚直插设计，引脚的弯折角度、伸出长度都严格匹配标准PCB板的插孔布局，两个引脚为一组连通开关的两个触点，焊接时可以通过对角引脚定位，避免波峰焊或者手工焊接时出现本体偏移，引脚的表面镀层做了可焊性处理，能够适配常规的有铅、无铅焊接工艺，不会出现虚焊、脱焊的问题。

　　内部结构的设计逻辑完全围绕可靠触发与长寿命做考量，基座内部采用耐高温的工程塑料注塑成型，能够承受焊接时的高温不会出现形变，内部的接触弹片采用高弹性的金属薄片冲压而成，表面做了抗氧化镀层处理，正常按压工况下可以实现数万次的可靠通断，不会因为长期使用出现触点氧化接触不良、弹片疲劳失效无法复位的问题。顶部的按压帽和基座之间做了限位结构，按压时不会出现侧向偏移，保证按压力度始终垂直作用在内部弹片上，避免侧向受力导致的弹片形变、卡键问题。

　　在实际选型装配时，首先要确认安装边界：PCB上对应的安装孔位需要按照引脚间距做精准布局，四个插孔的位置公差控制在±0.1mm以内，避免引脚插装时出现应力导致本体翘起；面板上对应的开孔需要匹配按钮本体的外形尺寸，预留0.2mm左右的装配间隙，同时要计算好PCB安装后按钮顶部到面板表面的突出高度，一般控制在1.5-2.5mm区间，既保证按压时有足够的行程反馈，也不会因为突出过多容易被误触。如果是用在有防尘需求的场景，还可以搭配配套的防水硅胶帽使用，提升恶劣工况下的使用寿命。

　　这类按钮的按压力度一般控制在100-160gf区间，按压行程在0.25mm左右，触发时会有清晰的段落反馈，用户操作时可以明确感知到按键是否触发，不会出现误操作或者触发无反馈的问题。在电路设计上，一般会搭配下拉电阻或者上拉电阻接入主控IO口，配合软件消抖处理，就能实现稳定的信号采集，不需要额外的外围电路，整体方案的成本低、可靠性高，是小体积板载按键方案的首选元件。不同于贴片式的轻触开关，这种直插四脚结构的机械强度更高，能够承受更大的按压力度，在需要频繁操作的场景下，抗损坏能力更强，不会因为大力按压导致引脚从PCB上脱落。

　　建模过程中需要重点关注几个装配公差的匹配：引脚的直径和PCB插孔的间隙配合、按压帽和基座的活动间隙、内部弹片的行程余量，这些细节如果处理不到位，要么会出现装配干涉，要么会导致按键卡滞无法正常复位。同时基座的外形尺寸需要严格匹配行业通用规格，保证不同厂商的同规格元件可以直接替换，不需要修改PCB和面板设计，这也是这类标准件建模的核心要求——所有尺寸都要符合行业通用的安装规范，做到互换性兼容，这样设计出来的模型才能直接用于实际的产品开发，不需要二次调整尺寸。
