高精度螺旋锥齿轮轴三维结构设计

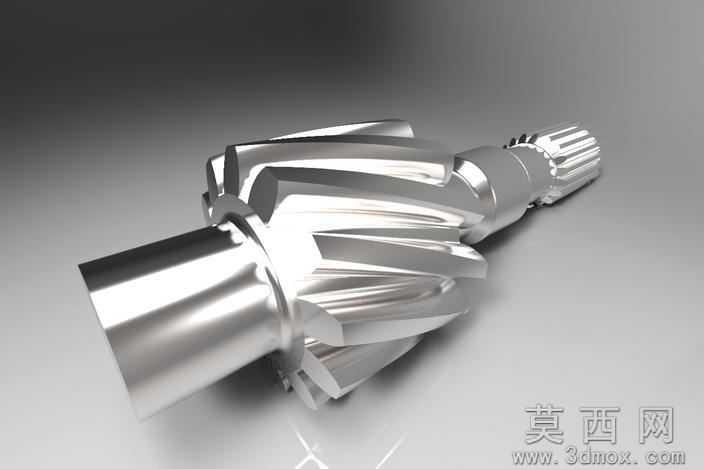

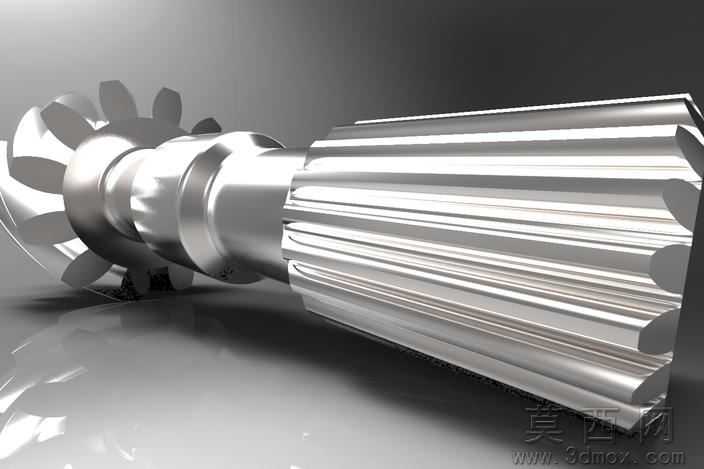

本作品为螺旋锥齿轮轴的三维参数化建模成果，建模过程严格遵循机械设计手册中齿轮轴的相关设计规范，首先通过参数化草图绘制完成齿轮轴各轴段的轮廓定义，依次确定输入轴段、齿轮安装段、输出花键段的直径与长度尺寸，保证各轴段的同轴度公差符合传动部件的装配要求。针对核心的螺旋锥齿轮齿形部分，采用渐开线齿廓生成算法，通过三维软件的方程式驱动功能绘制精准的渐开线齿廓曲线，结合螺旋角参数完成齿向螺旋线的构建，通过扫描切除特征完成单个轮齿的成型，再通过圆周阵列操作完成全部轮齿的创建，过程中严格校验齿顶高、齿根高、齿厚等关键参数，保证齿形的啮合精度符合行业标准。输出端的花键结构同样采用参数化建模方式，保证花键齿的等分精度与配合尺寸满足传动扭矩的传递需求。材质渲染阶段，为模型赋予高抛光合金钢材质，调整金属材质的反射率、粗糙度与环境光遮蔽参数，模拟真实合金钢零件经过精加工后的金属质感，场景采用柔和的影棚布光方案，通过主光源、补光源与轮廓光的搭配，清晰展现齿轮轴的曲面结构与轮齿细节，同时添加适当的景深效果突出主体结构。结构设计上充分考虑齿轮轴的实际工况，各轴段的过渡位置均设计有圆角过渡，避免应力集中问题，齿轮段与轴段采用一体化结构设计，相较于分体式装配结构拥有更高的传动刚性与同轴度，能够承受更大的传动扭矩，适合应用在高速重载的传动场景中。建模过程中对所有特征进行了参数化关联，后续可根据不同的传动比、扭矩需求快速调整齿轮参数与轴段尺寸，大幅提升同类型零件的设计效率，模型的结构细节完整，可直接用于装配验证、工程图生成、运动仿真以及有限元分析等后续设计流程。
