聚光式太阳能集热装置结构设计

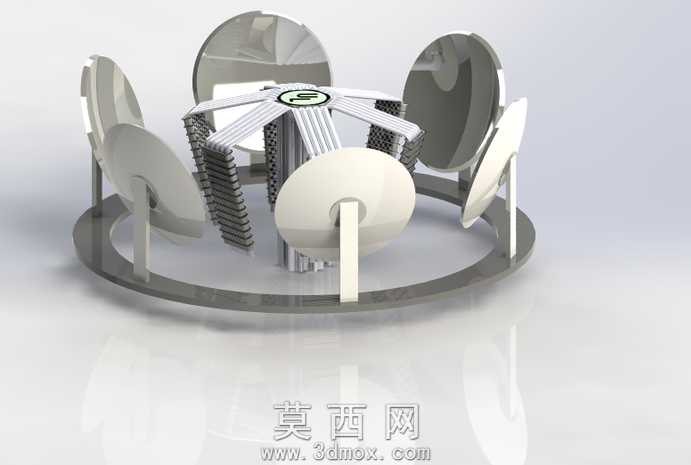

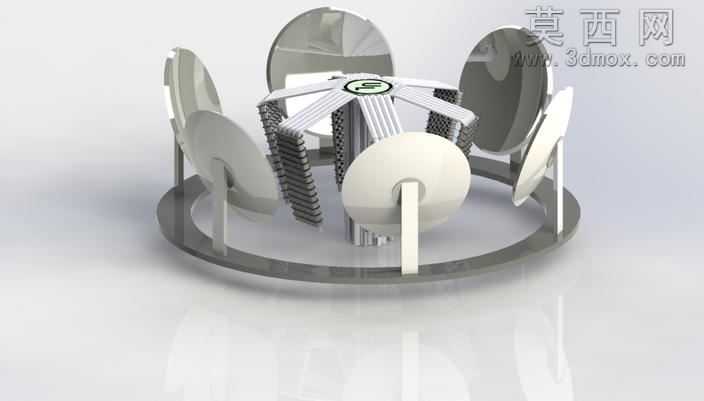

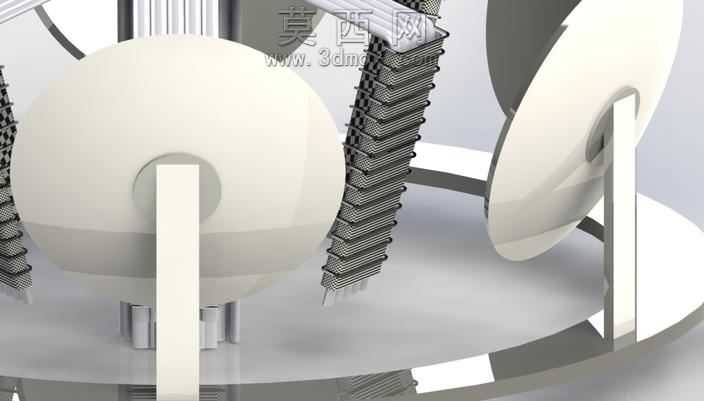

本作品为聚光式太阳能集热装置的三维建模成果，整体采用环形对称布局设计，通过多组定向反射镜面协同实现太阳能的汇聚收集。建模阶段首先完成整体基准框架搭建，以底部环形支撑轨作为装配基准，依次完成中心集热芯、径向支撑臂、反射镜安装座的参数化建模，所有部件均采用全参数化尺寸约束，可根据实际集热功率需求快速调整反射镜数量、镜面曲率半径以及中心集热腔的容积参数。材质渲染环节针对不同部件的功能属性匹配对应材质：反射镜面采用高反射率的抛光金属材质，模拟真实镀银反光镜的光学反射效果，支撑结构件采用哑光银灰色金属材质还原铝合金支架的质感，中心集热芯部分采用深色高吸收率材质，模拟吸热涂层的表面特性，底部环形基座采用磨砂金属材质提升整体结构的稳重感。结构设计上采用模块化装配思路，每一面反射镜都通过独立的可调支架与底部环形轨连接，可单独调整俯仰角度实现光线精准汇聚，中心集热单元集成了散热鳍片结构，增大换热面积提升热能转换效率，多组反射镜围绕中心呈圆周均匀分布，可在不同太阳高度角下通过调整镜面角度实现持续聚光，相比传统平板式太阳能集热装置，该结构聚光倍数更高，热能输出温度更稳定。建模过程中对所有运动配合关系进行了完整定义，可通过运动仿真模拟不同时段镜面追日调整的动态过程，验证结构运动过程中无干涉问题，同时对关键受力部件进行了结构强度校核，确保户外长期使用的结构可靠性，整体模型装配逻辑清晰，各部件拆分合理，可直接用于后续工程图纸输出以及实物样机的加工制作参考。
