螺旋结构加热元器件三维设计

　　从结构设计逻辑来看，该螺旋加热部件的建模过程首先需要确定核心螺旋线的参数基准，根据实际安装腔体的内径尺寸设定螺旋中径，螺距的取值需要平衡两个维度的需求：一方面要保证相邻螺旋圈之间留有足够的间隙，避免发热过程中相邻圈体的热辐射叠加造成局部过热，另一方面要控制整体轴向长度，匹配安装位的轴向尺寸边界，避免装配时出现干涉。建模过程中先以螺旋线作为扫描路径，截面选取圆形发热基材截面，扫描生成基础螺旋实体后，需要对两端的引出端做平直化处理，平直段的长度需要根据接线端子的安装尺寸预留，保证接线端能够顺利伸出安装腔体，与外部供电回路可靠连接，同时平直段与螺旋段的过渡位置需要做圆角过渡，避免应力集中，因为加热部件在反复启停的热胀冷缩过程中，直角过渡位置很容易出现应力疲劳断裂，圆角半径的取值一般不小于发热基材截面直径的0.3倍，能有效分散热应力。在工业电热配套、小型换热单元的结构设计场景中，螺旋形态的加热部件是兼顾换热效率与空间利用率的典型结构，这类结构常被集成在小型温控设备、流体预热模组、实验台加热工位中，依靠螺旋形态的延展特性，在有限的安装空间内拉长发热体与被加热介质的接触路径，相比直排式发热结构，同等占用体积下的有效换热面积能提升40%以上，同时螺旋形成的流道扰流效果，能减少介质流动过程中的层流边界层，降低热阻，提升整体热交换效率。

　　从安装边界来看，该螺旋结构的径向最大尺寸需要比安装腔体内径小2-3mm，预留出热膨胀的径向余量，避免加热升温后部件膨胀卡滞在腔体内；轴向尺寸需要考虑两端固定结构的占用空间，螺旋主体的有效长度不能超出腔体的有效加热区间，否则会出现非加热区的无效发热，造成能源损耗。在实际应用场景中，这类螺旋加热结构既可以作为浸入式加热元件直接置于流体腔体中对液体、气体介质进行加热，也可以作为空气加热模组的核心发热体，配合外侧的散热翅片使用，螺旋形态的结构自身具备一定的结构刚度，不需要额外做过多的支撑结构就能保持形态稳定，相比绕制在骨架上的发热丝，一体化的螺旋实体结构抗振动性能更好，适合在有小幅振动的工业设备工位使用。

　　设计过程中还需要考虑螺旋圈数的匹配，圈数过多会造成整体轴向尺寸超标，同时增加流体通过的阻力，圈数过少则无法达到设计要求的加热功率与换热长度，需要根据目标加热功率、介质流速、进出口温差要求反向推算所需的有效发热长度，再结合选定的螺距换算出对应的螺旋圈数，同时要校核螺旋实体的自身重量，避免水平安装时出现螺旋中部下垂变形的问题，如果安装方式为水平卧式，当螺旋长度超过一定阈值时，需要在螺旋中部增设绝缘支撑点，支撑点的位置要避开螺旋的最大变形位置，同时不能阻挡介质的正常流动路径。从结构细节来看，螺旋表面的粗糙度需要控制在合理区间，过于粗糙的表面会在加热液体介质时更容易结垢，长期使用后垢层会大幅降低热传导效率，而过于光滑的表面则会提升加工成本，一般取Ra1.6-Ra3.2的表面粗糙度即可平衡加工成本与使用需求。两端的接线平直段需要做表面钝化处理，避免接线位置出现氧化锈蚀，影响导电接触性能，同时平直段的直径可以略大于螺旋主体的截面直径，提升接线位置的结构强度，因为接线位置在装配、检修过程中会受到外力拉扯，适当增加截面尺寸能降低接线端断裂的风险。

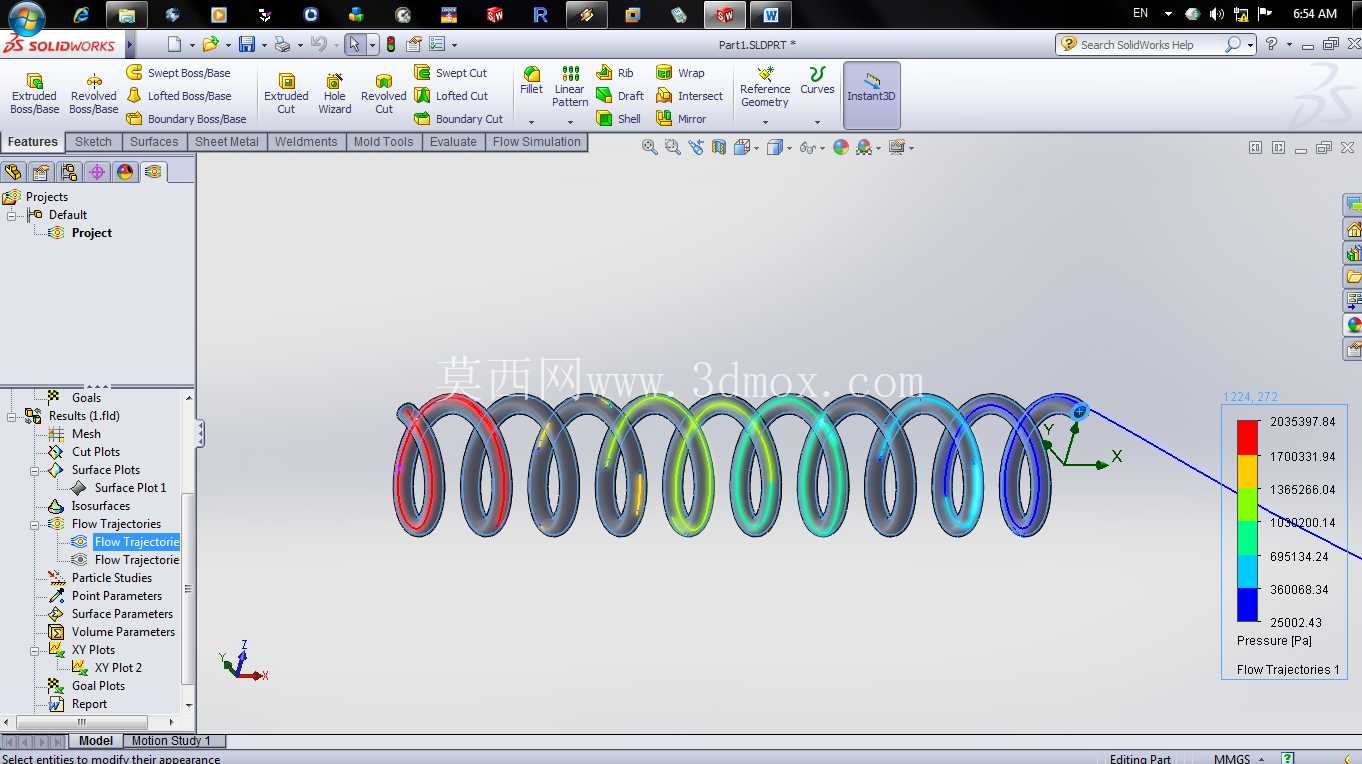

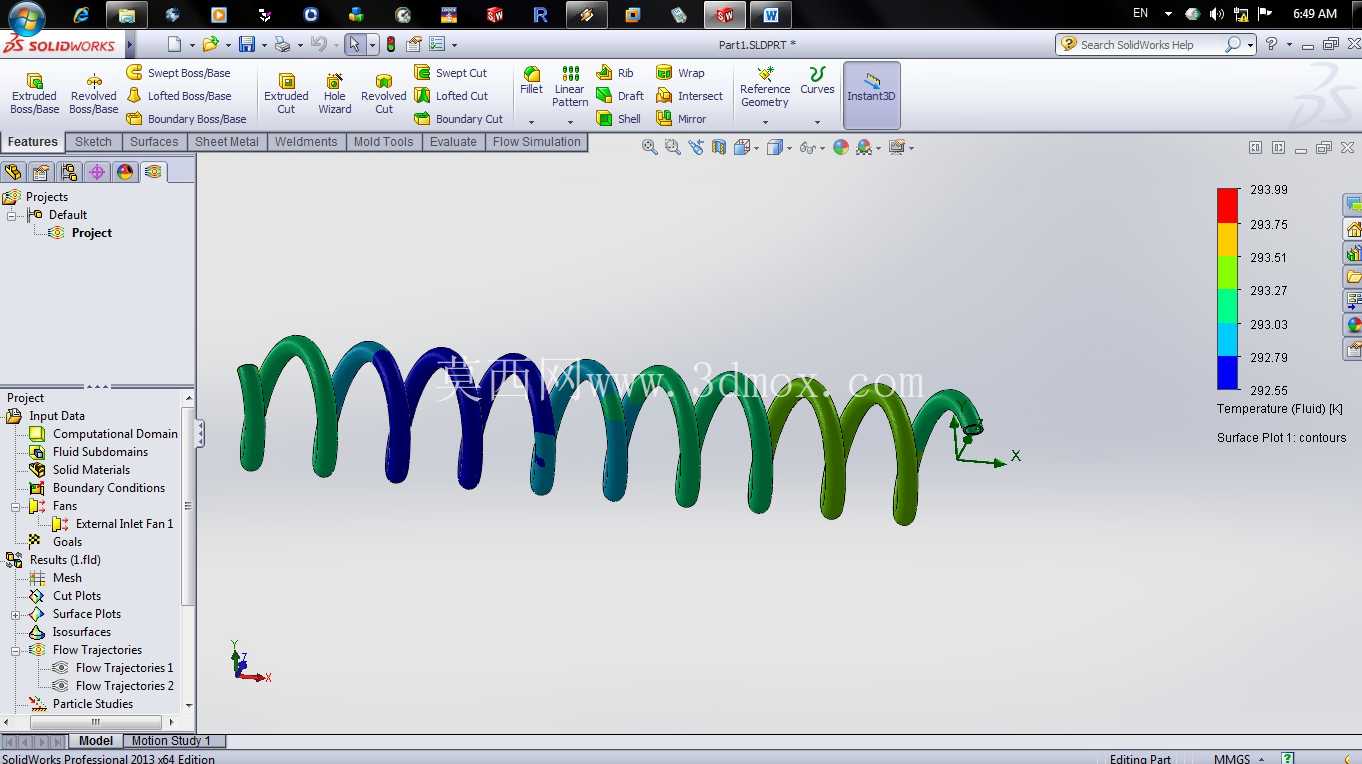

　　在流场匹配方面，螺旋结构形成的螺旋形流道会让介质在流动过程中产生自转扰动，这种扰动能够让介质在截面上的温度分布更均匀，避免出现局部温度过高或者过低的问题，相比直形加热管，螺旋结构的出口介质温度均匀性能够提升20%以上，对于温度控制精度要求较高的实验设备、小型化工反应装置来说，这种特性能够有效提升温控精度，减少温度波动对工艺过程的影响。建模过程中还需要做干涉检查，确认螺旋所有圈体之间的间隙均匀，没有出现局部间隙过小的问题，同时要模拟装配状态，确认螺旋两端的引出端能够顺利穿过腔体两端的安装孔，密封位置的尺寸要和密封件的尺寸匹配，避免出现密封失效导致介质泄漏的问题。
