沉浸式螺旋盘管换热加热器结构设计

项目分类:变压器 发布时间:2025-02-16 ID:931351
  • 沉浸式螺旋盘管换热加热器结构设计
  • 沉浸式螺旋盘管换热加热器结构设计
  • 沉浸式螺旋盘管换热加热器结构设计

  做换热类结构设计快十二年,经手的浸没式、管壳式、盘管式加热结构少说有上百套,这次的螺旋加热器结构,是针对小腔体恒温换热场景做的优化方案,和常规直管列管加热器比,它的空间利用率和换热接触时长优势非常突出。先从实际应用场景说,这类结构最常出现在小型恒温液浴槽、小型化工试剂预热单元、电子元器件老化测试温控台、小型工业清洗槽的加热段,还有部分实验室用精密温控设备的换热核心区,这些场景的共性是安装腔体空间有限,要求加热过程中流体温度均匀性偏差不超过±1℃,同时不能出现局部过热导致的介质变质、结焦问题。

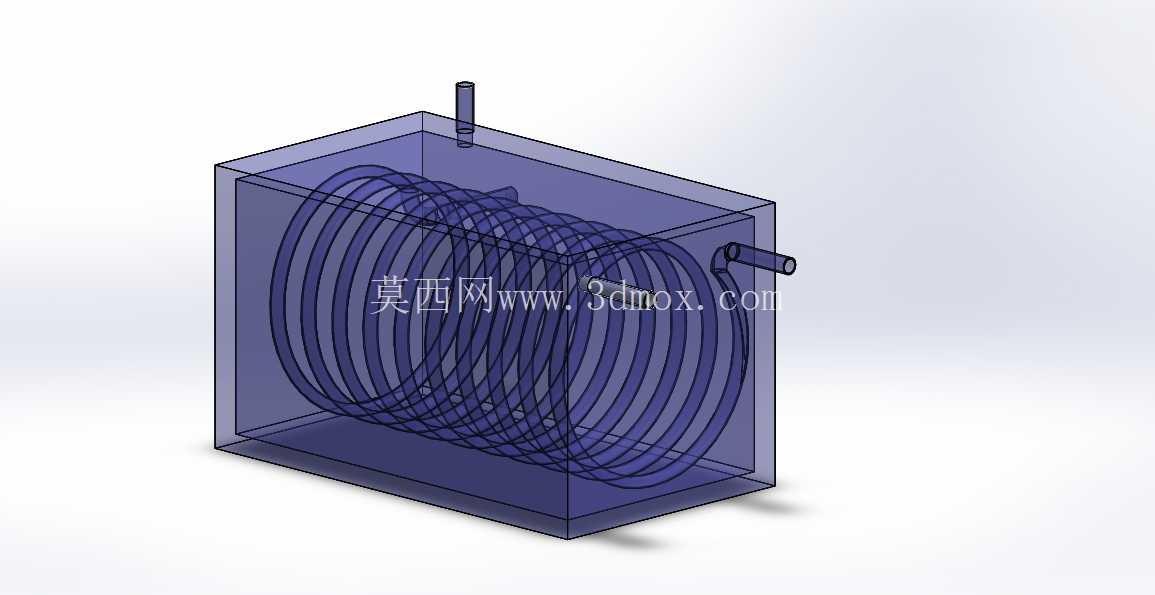

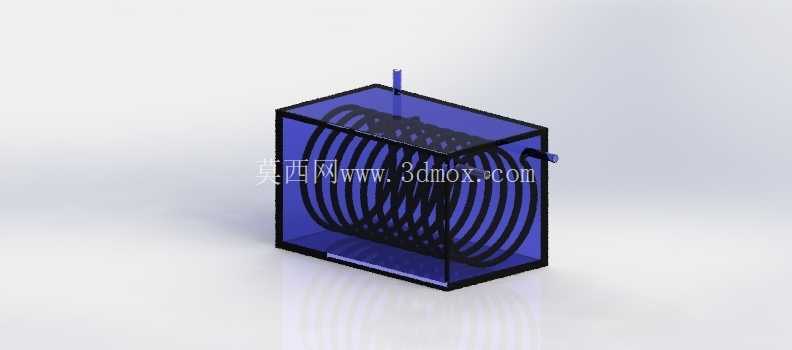

  从功能特性上拆解,这套结构采用外方腔体内置螺旋盘管的布局,外层的方形腔体是承压壳体,用来容纳待加热的静态介质,内部的螺旋盘管走热媒介质——可以是高温导热油、恒温热水,也可以根据工艺需求走蒸汽,热媒顺着螺旋盘管从一端接口流入,沿着盘绕的管路逐圈流动,通过管壁和腔体内的静态介质完成热交换,最后从另一端的接口流出。和直管换热结构比,螺旋盘绕的管路把热媒在换热区域的停留时间拉长了3倍以上,同等流量下换热充分度提升非常明显,而且盘管沿着腔体中心轴线均匀盘绕,热量会沿着盘管圆周方向均匀向外扩散,不会出现腔体边角区域温度滞后的问题。

  设计思路上,最开始做方案的时候也考虑过U型管排布的结构,但U型管在方形腔体内排布的时候,四个边角的区域很难覆盖到,而且管路弯折半径大,同样的腔体容积下,有效换热面积只能做到螺旋盘管的60%左右。后来确定用螺旋盘管结构的时候,首先定的是盘管的盘绕螺距,螺距太小的话,相邻盘管之间的介质流动会被阻挡,容易形成温度死区,螺距太大又会浪费腔体空间,最终把螺距设定为盘管外径的1.2倍,既保证相邻管壁之间有足够的介质流通间隙,让自然对流能够顺畅进行,又能在有限的腔体内排布足够长度的换热管。然后是盘管的中心定位,整个螺旋盘管的轴线和方形腔体的中心轴线完全重合,盘管最外圈和方形腔体内壁的间隙控制在15mm,这个间隙一方面是给安装的时候预留操作空间,避免盘管和腔体硬接触产生装配应力,另一方面也是保证腔体边缘的介质能够参与自然对流循环,不会出现贴壁区域的温度分层。

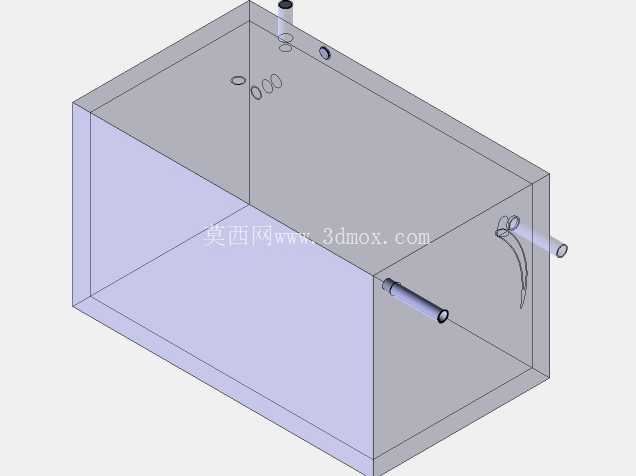

  再说到外形尺寸和安装边界,这套结构的外部壳体采用方形结构,和同容积的圆柱形腔体比,方形壳体的安装固定更方便,不需要额外做弧形安装支架,直接通过壳体底部的安装面就能固定在设备机架上,安装孔位预留的时候,在壳体底部四个角做了沉头孔,固定螺丝不会突出壳体内部,不会干扰介质流动和盘管安装。外部的两个管路接口,一个设置在壳体顶部的垂直方向,是热媒的入口,另一个设置在壳体侧面靠下的水平方向,是热媒的出口,这种进出口的高差设计,能保证热媒在盘管内充满度达到100%,不会因为管路积气导致换热面积浪费,安装的时候要注意,垂直方向的入口必须接热媒来流方向,水平出口接回流管路,不能反接,反接的话容易在盘管顶部形成气塞,直接影响换热效率。盘管本身的弯折半径做了统一管控,所有弯折位置的椭圆度控制在8%以内,避免弯折处管路通径变小导致热媒流动阻力陡增,盘管的两端和外部接口的连接采用焊接结构,焊缝位置做了钝化处理,避免长期接触介质出现腐蚀渗漏。

  实际使用的时候,这套结构不需要额外加装导流装置,依靠热媒流动带来的温度差就能让腔体内的介质形成自然循环,加热过程中温度上升曲线非常平缓,不会出现局部温度骤升的情况,对于那些对温度冲击比较敏感的介质,比如电子行业用的绝缘导热液、化工行业的低沸点试剂,这种加热结构的适配性非常好。另外在维护层面,整个盘管组件是可以整体从腔体内抽出来的,不需要拆解整个外部壳体,后期如果需要清理盘管外壁的结垢,只需要拆开顶部的端盖就能把整个盘管提出来,维护工作量比列管式结构小很多。做结构校核的时候,也考虑了不同温度下的热胀冷缩量,盘管的一端和接口连接的时候预留了0.5mm的轴向伸缩间隙,避免长期冷热交替导致焊缝位置出现疲劳开裂,壳体的壁厚选择也根据承压需求做了计算,常规0.3MPa以下的工作压力下,选用3mm厚的304不锈钢板材就能满足强度要求,不需要额外做加强筋,整体重量控制得比较好,对于小型设备的负载设计非常友好。
