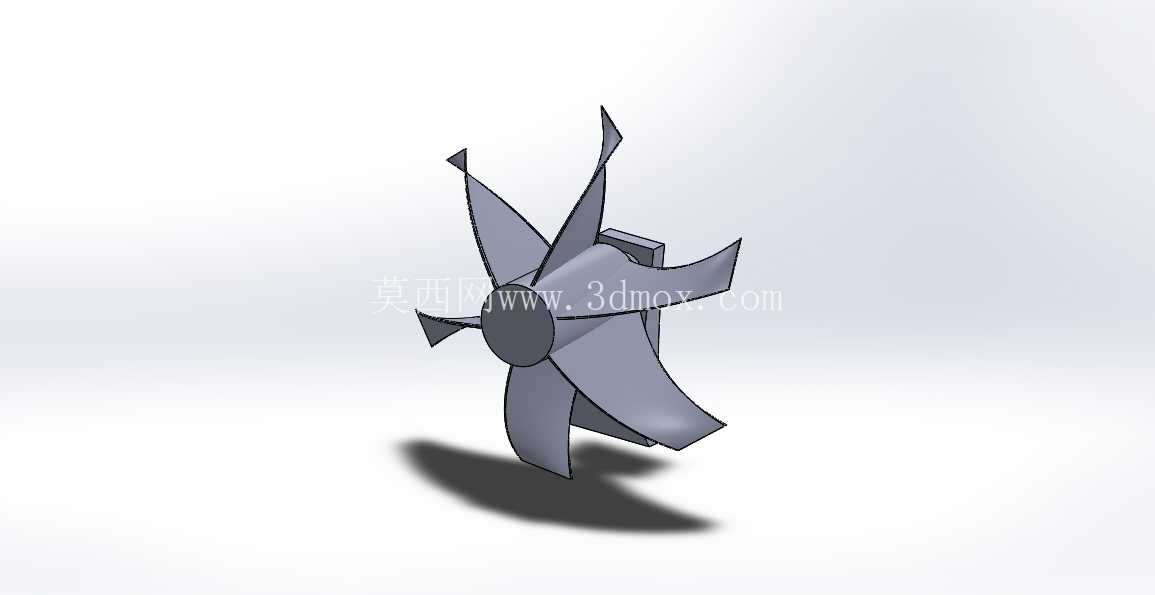

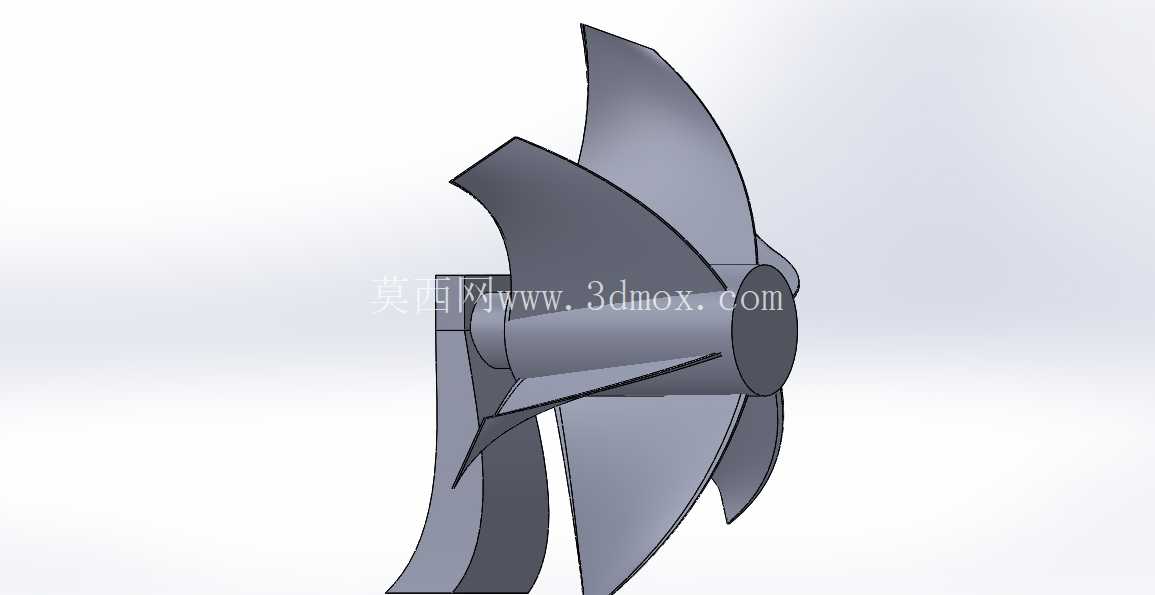

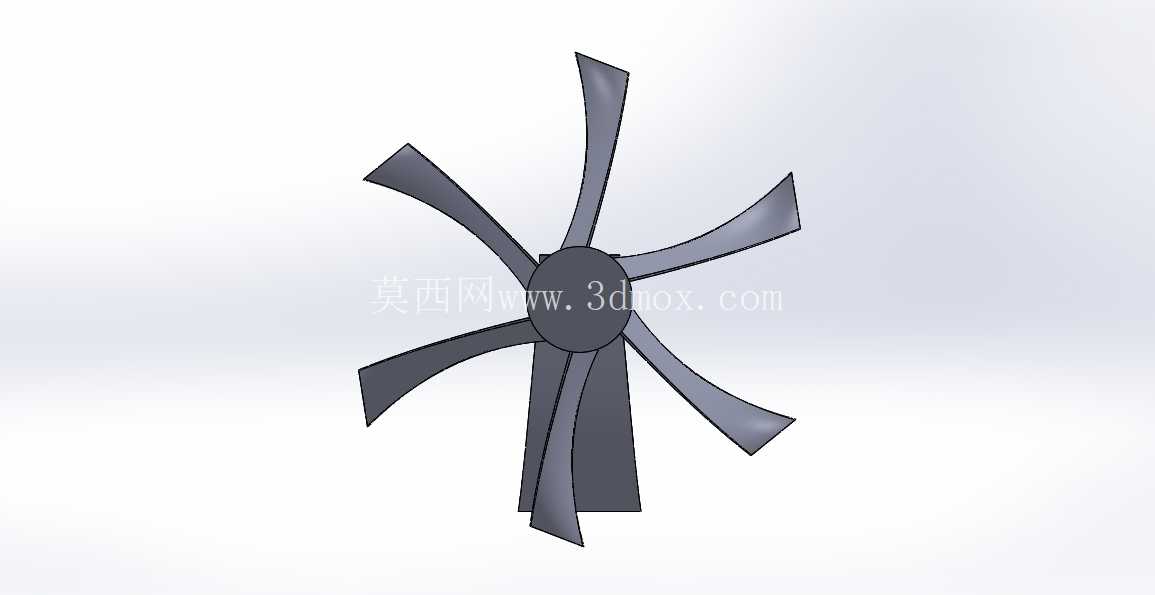

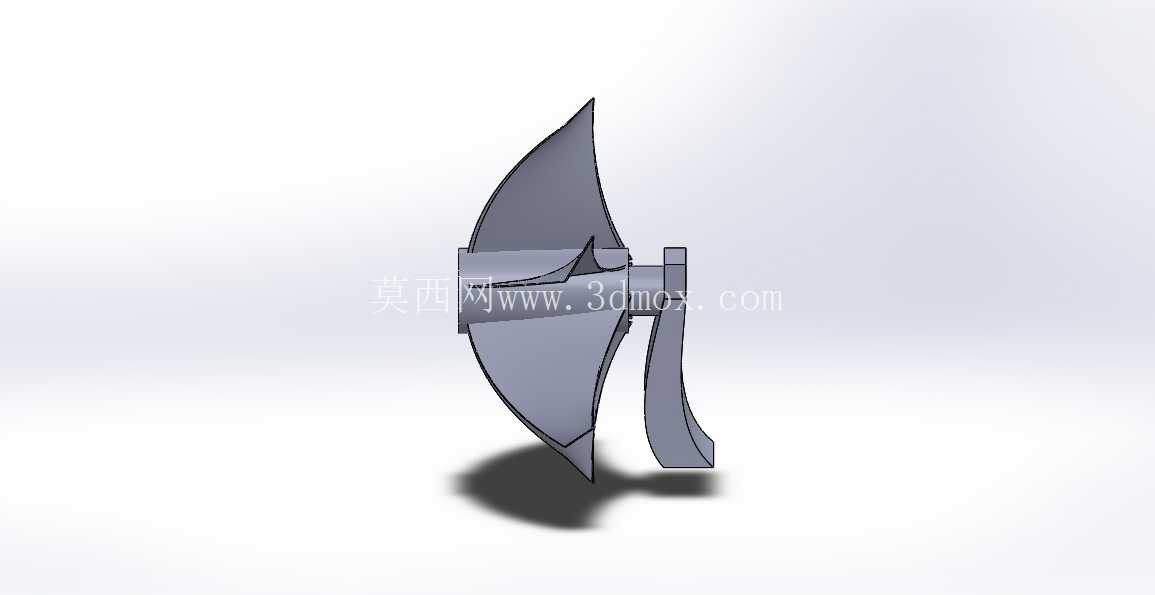

七叶轴流散热风叶结构设计方案

　　本次设计的七叶轴流风叶，核心面向密闭机柜散热、工业设备风冷、小型通风系统的送风需求，在结构设计阶段优先平衡了送风效率、运行噪音与安装适配性三类核心指标，没有采用常规的等距等角叶片排布逻辑，而是通过叶片安装角的梯度差设计，打散叶片旋转过程中切割气流产生的同频共振峰值，从结构根源降低运行时的气动噪音，适配对噪音控制有要求的室内设备配套场景。从实际应用场景来看，这类风叶可直接配套在工业控制柜顶部散热位、小型新风系统送风端、充电桩内置散热模块、大功率电源模块风冷单元上，不需要额外定制复杂的连接结构，轮毂中心预留的标准轴孔可直接匹配常规微型驱动电机的输出轴，轴孔周边设计的止口定位面，能保证装配后风叶的径向跳动量控制在合理区间，避免高速旋转时出现动平衡超标引发的整机振动问题。

　　设计过程中针对叶片的翼型做了多轮曲率调整，没有照搬普通家用风扇的大弦长叶片结构，而是适当收窄了叶片外缘的弦长，加大了叶根位置的结构厚度，既保证叶片在1500-2800转的常规工作转速下有足够的结构强度，不会因为长期受气流反作用力出现叶片形变，又能让气流沿叶片曲面平滑导向轴向出风方向，减少叶尖位置的气流涡流损耗，提升单位转速下的送风量。在安装边界的考量上，风叶的整体回转直径做了通用化适配，可匹配常规120mm、150mm规格的风罩安装尺寸，轮毂的轴向长度控制在合理范围，不会因为风叶本身的轴向尺寸过大，挤占设备内部的走线或其他元件安装空间；叶片前缘做了小角度的倒角处理，既可以降低叶片前缘切割气流的阻力，也能避免装配过程中锐边划伤操作人员。

　　从功能特性上看，该风叶的叶片曲面采用变安装角设计，从叶根到叶尖的安装角逐步递减，能让不同半径位置的叶片截面都保持合理的攻角，避免叶根位置气流攻角过大产生气流分离，也能让叶尖位置的气流获得足够的轴向推力，保证整个出风面的风速分布更均匀，不会出现中心区域风量弱、边缘区域乱流多的问题。设计阶段也考虑了不同材质的成型适配性，该结构既可以采用ABS工程塑料注塑成型，用于常规民用、商用设备的散热场景，也可以采用铝合金压铸成型，用于高温工况下的设备风冷配套，叶片表面的曲面顺滑无突变结构，不管是注塑开模还是压铸开模都能顺利脱模，不需要设计复杂的抽芯结构，能有效降低量产阶段的模具成本。在动平衡设计上，轮毂端面预留了平衡校正的工艺位，量产时可根据实际动平衡测试结果在对应位置做去重处理，保证风叶在最高工作转速下的振动值符合通用旋转部件的精度要求，不会因为振动传导导致配套的驱动电机轴承过早磨损，延长整个散热模块的使用寿命。和常规的五叶风叶相比，七叶结构在相同转速下能把气流切割成更连续的气柱，出风的脉动更小，吹到散热鳍片上的气流更均匀，不会出现局部散热死角，对于热流密度较高的功率元件散热场景，这种均匀送风的特性能有效提升散热效率，降低元件的局部热点温度。

　　另外叶片的后缘做了微小的锯齿形修型，虽然从外观上看变化不大，但能有效打散叶尖位置脱落的涡流，进一步降低气动噪音，这种修型结构不会增加额外的加工成本，只需要在模具加工时做对应的曲面处理即可实现。在装配适配性上，轮毂背面设计了和电机端盖匹配的限位凹槽，装配时不需要额外调整定位，就能保证风叶和电机轴的同轴度，减少装配环节的调校时间，适合批量装配的生产线作业场景。整个风叶的结构没有多余的装饰性设计，所有曲面和结构特征都服务于气动效率、结构强度和装配便利性，没有为了外观效果牺牲功能属性，完全从工程应用的实际需求出发做结构优化，不管是用于新设备的风冷系统设计，还是现有设备的散热部件替换，都能直接适配对应的安装尺寸，不需要做额外的结构修改。
