碳纤维复合材质多孔连接固定支架

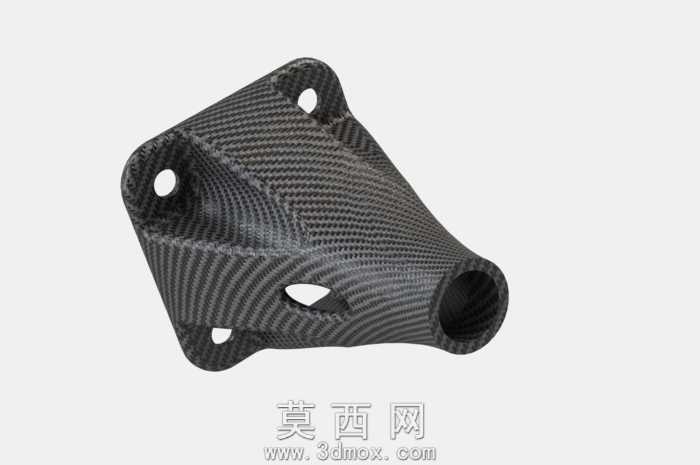

该作品为一款采用碳纤维复合材料设计的多孔连接固定支架，整体通过三维参数化建模完成结构构建，建模阶段优先考量力学承载与轻量化的平衡需求，先以基础曲面勾勒支架整体的变径过渡轮廓，主体采用一端大尺寸法兰盘、一端小口径圆筒的渐变衔接形态，法兰盘区域均匀分布多个安装通孔，同时在曲面过渡段额外开设减重镂空孔，在不削弱结构刚性的前提下最大程度降低整体自重。建模过程中对所有孔位边缘做了圆角过渡处理，避免应力集中问题，曲面衔接处保证G2连续，让整体线条流畅无突兀转折。材质渲染阶段精准还原碳纤维编织纹理，采用斜向编织的碳纤维贴图配合各向异性材质参数，模拟出真实碳纤维材质的哑光质感与纹理走向，同时在材质中添加细微的反光层次，凸显复合材料的独特视觉特征。结构设计上，大端法兰面的多孔布局适配多点位安装固定需求，可分散承载时的受力载荷，小端圆筒结构可对接管状构件，实现不同规格部件之间的衔接固定，过渡段的镂空设计既减少了材料用量，也能在受力时提供一定的形变缓冲空间，适配有轻量化要求的安装场景。整体设计兼顾结构强度与减重需求，碳纤维材质的应用也让支架具备优异的比强度与抗腐蚀性能，可适配航空模型、轻量化设备机架等对自重有严格要求的使用场景，建模时所有尺寸参数均预留可编辑接口，可根据实际安装需求调整孔位间距、整体长度与管径参数，具备较高的适配灵活性。
