可旋转式液压管路班卓琴连接接头

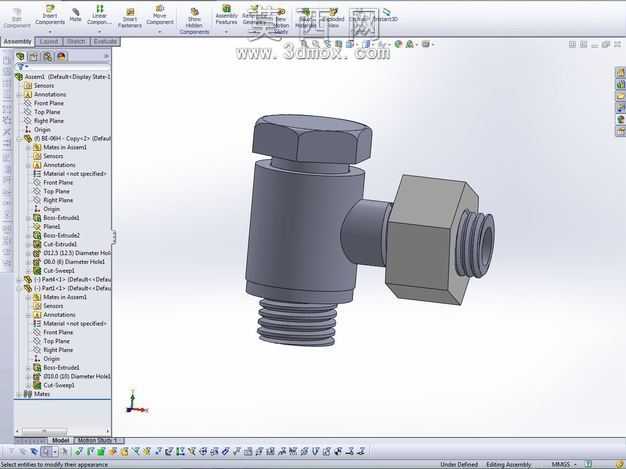

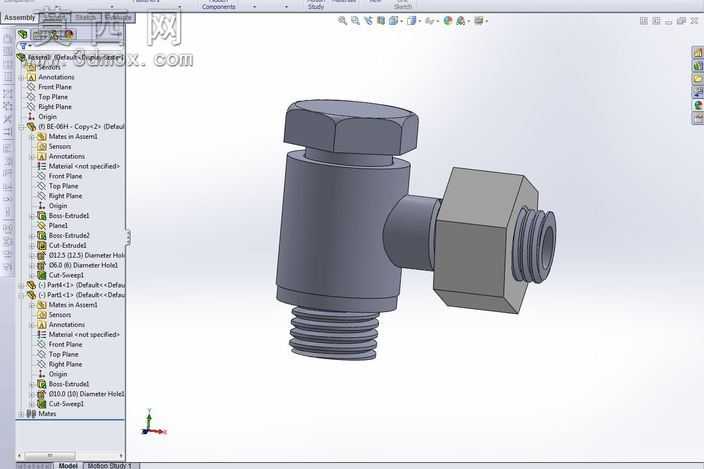

该三维模型为适配液压系统管路连接的可旋转班卓琴连接器，建模过程依托主流三维机械设计软件完成，整体采用参数化建模逻辑搭建，确保各结构尺寸可根据实际管路规格灵活调整适配。模型主体结构分为三个核心功能区段：底部为外螺纹连接段，采用标准公制液压螺纹构型，螺纹牙型、螺距、牙高均严格遵循液压管路连接通用标准，建模时通过螺旋线扫描切除生成精准螺纹特征，保证与液压油缸油口的螺纹配合精度；中部为圆柱形主体基座，作为整个接头的承载基体，表面做光滑过渡处理，无尖锐棱角，避免液压管路安装时产生应力集中；侧向为直角转向输出段，端部同样配置外螺纹连接结构，搭配六角锁紧螺母构型，螺母采用标准六角棱柱建模，棱角处做微小倒角处理，既符合实际加工工艺要求，也能保证扳手夹持时的受力合理性。模型材质配置上，主体结构默认赋予碳钢金属材质，模拟实际液压接头常用的碳素结构钢材质属性，表面做哑光镀锌质感处理，还原工业液压元件的常规表面处理效果，六角螺母部分与主体材质保持一致，仅在渲染时通过光影差异区分装配边界。结构设计层面，该接头采用直角转向布局，可实现液压管路90度转向连接，同时核心的可旋转结构设计允许侧向输出段围绕主体轴线进行周向旋转，能够适配不同安装空间下的管路走向需求，避免管路安装时出现强行弯折导致的通径缩减、密封失效问题，班卓琴式的连接构型相比传统直角接头拥有更小的安装占用空间，适合布局紧凑的液压油缸周边管路排布。建模过程中对所有装配接触面做了公差预留设计，螺纹配合面、螺母贴合面均设置了符合液压元件装配要求的配合间隙，既保证三维虚拟装配时无干涉，也能映射实际生产中的加工公差要求。渲染阶段采用工业产品常用的柔和工作室光源，通过多方向漫反射光源凸显模型的结构轮廓与金属质感，背景选用简洁的浅灰色调，避免多余元素干扰接头本身的结构展示，模型的特征树层级清晰，各结构特征命名规范，便于后续使用者根据需求修改参数、调整结构，适配不同压力等级、不同通径规格的液压管路连接场景，整体模型结构完整，无缺失特征，无几何错误，可直接用于虚拟装配验证、工程出图、3D打印样件制作等后续环节。
