双孔JST连接器母头注塑结构设计

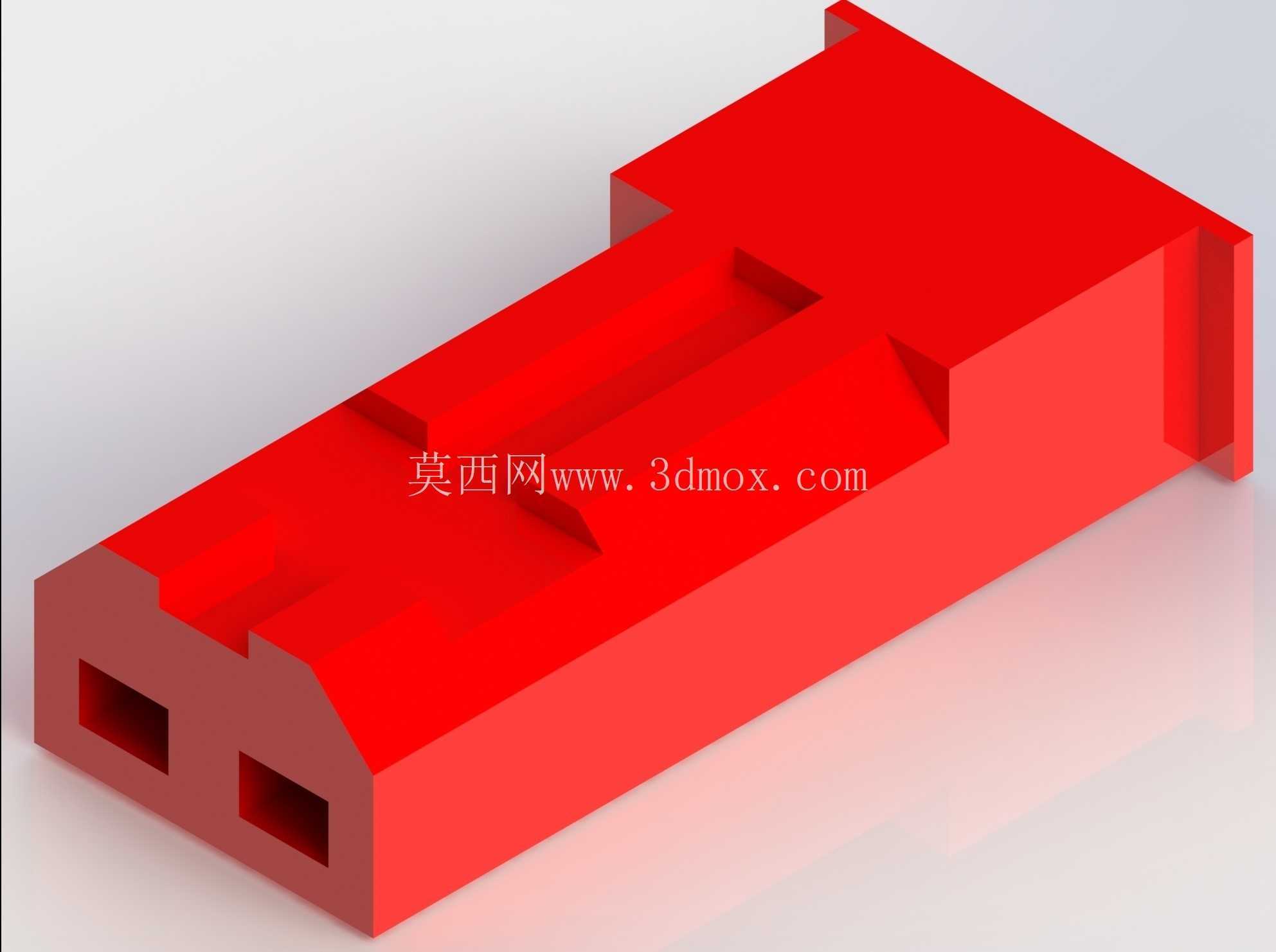

　　这款双孔位JST母头接插件，是低压信号传输、小电流供电回路里用量极大的基础连接件，日常在消费电子内部线束、工控设备传感接线、小型机电产品的板对线连接场景里随处可见，很多工程师在做设备布线时都会优先选这类成熟接插件，省去自己开发连接结构的验证成本。从结构设计来看，整体采用红色阻燃PA材质注塑成型，主体做了阶梯式的防呆外形，插合面端设置两个方形的端子容纳腔，腔体内部预留了端子卡接的倒扣槽位，压接好导线的母端子从尾部穿入腔体内后，倒扣会卡住端子肩部的卡位，避免插拔过程中端子退针脱出。

　　外壳顶部做了内凹的导向筋，和公头对插时可以顺着筋位滑入，不会出现插反、错位的问题，插合到位后公头的卡扣会卡在母头外壳的卡位凸台上，提供足够的保持力，避免设备振动过程中接插件松脱断电。外形尺寸上，主体长度控制在100mm以内的常规规格，宽度适配双孔位的2.54mm标准间距，安装时不需要额外预留过大的操作空间，尾部的导线出线口做了圆弧过渡，避免线束弯折时被外壳锐边割破绝缘层，很多做小型设备结构设计的工程师，在布局内部走线时，都会把这类接插件的安装边界预留出至少3mm的手部操作空间，方便生产工位的员工徒手插拔，不需要借助额外工具。

　　设计这类接插件三维模型的时候，首先要确认端子腔的同轴度，两个腔体的中心距必须严格匹配公端插针的间距，公差控制在±0.05mm以内，否则插合时会出现插针顶弯、接触不良的问题；外壳的壁厚要均匀，整体保持1.2mm左右的壁厚，避免注塑过程中出现缩痕、翘曲，影响装配精度；插合面的导入端要做15度的倒角，引导公头插针顺利进入腔体，不会出现硬插顶坏端子的情况。实际应用中，这类接插件大多用在5A以内的电流回路、24V及以下的信号传输场景，比如小型传感器的接线端、设备内部面板指示灯的线束连接、小家电内部的主板与外设接线，因为是标准件，选型时不需要单独开模，直接匹配对应规格的公端端子和压接工具就能完成线束加工，批量生产的一致性很好。

　　建模的时候还要注意外壳表面的拔模角度，顺着脱模方向设置1度的拔模斜度，所有的加强筋、卡位结构都不能出现倒扣，避免注塑模具加工时出现复杂的抽芯结构，拉高零件的生产成本；尾部的止退结构要和公头的卡扣尺寸匹配，插合后的保持力要达到行业标准要求，不会因为日常的拉扯、设备运行的振动出现松脱。很多刚入行的结构工程师在画这类接插件的时候，容易忽略端子腔内部的让位空间，把腔体尺寸画得和端子外径完全一致，实际生产中因为注塑件的成型公差，会出现端子插不进去、或者插进去过松接触不良的问题，所以建模时要给腔体预留0.1mm左右的装配间隙，同时在腔体内部做微小的凸筋，夹紧端子保证接触可靠。另外外壳的材质选择上，要满足UL94-V0的阻燃等级，毕竟是带电连接件，避免设备故障起火时接插件成为助燃物，模型里也要体现出外壳表面的防滑纹理，方便插拔时手部施力，不会打滑。
