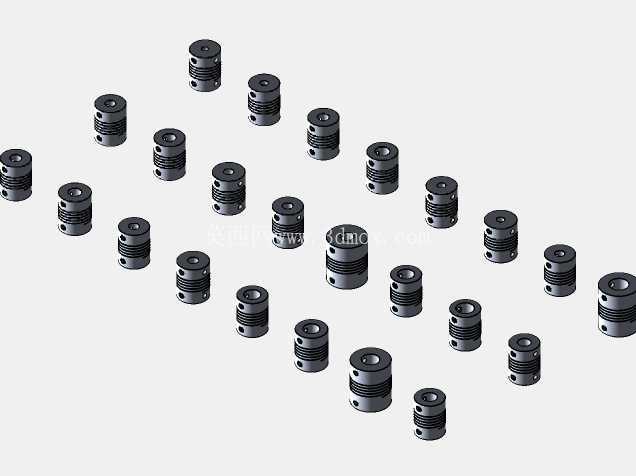

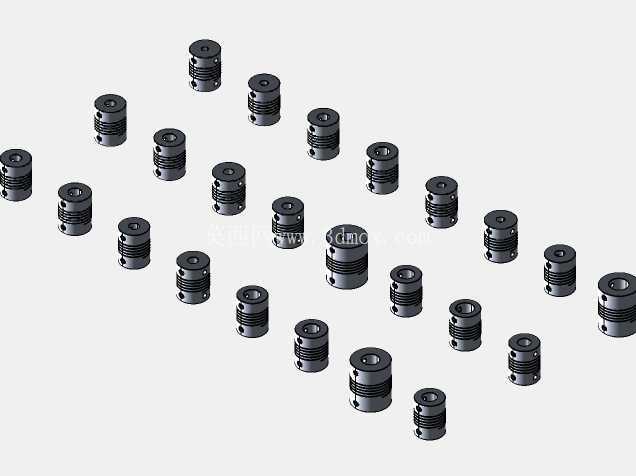

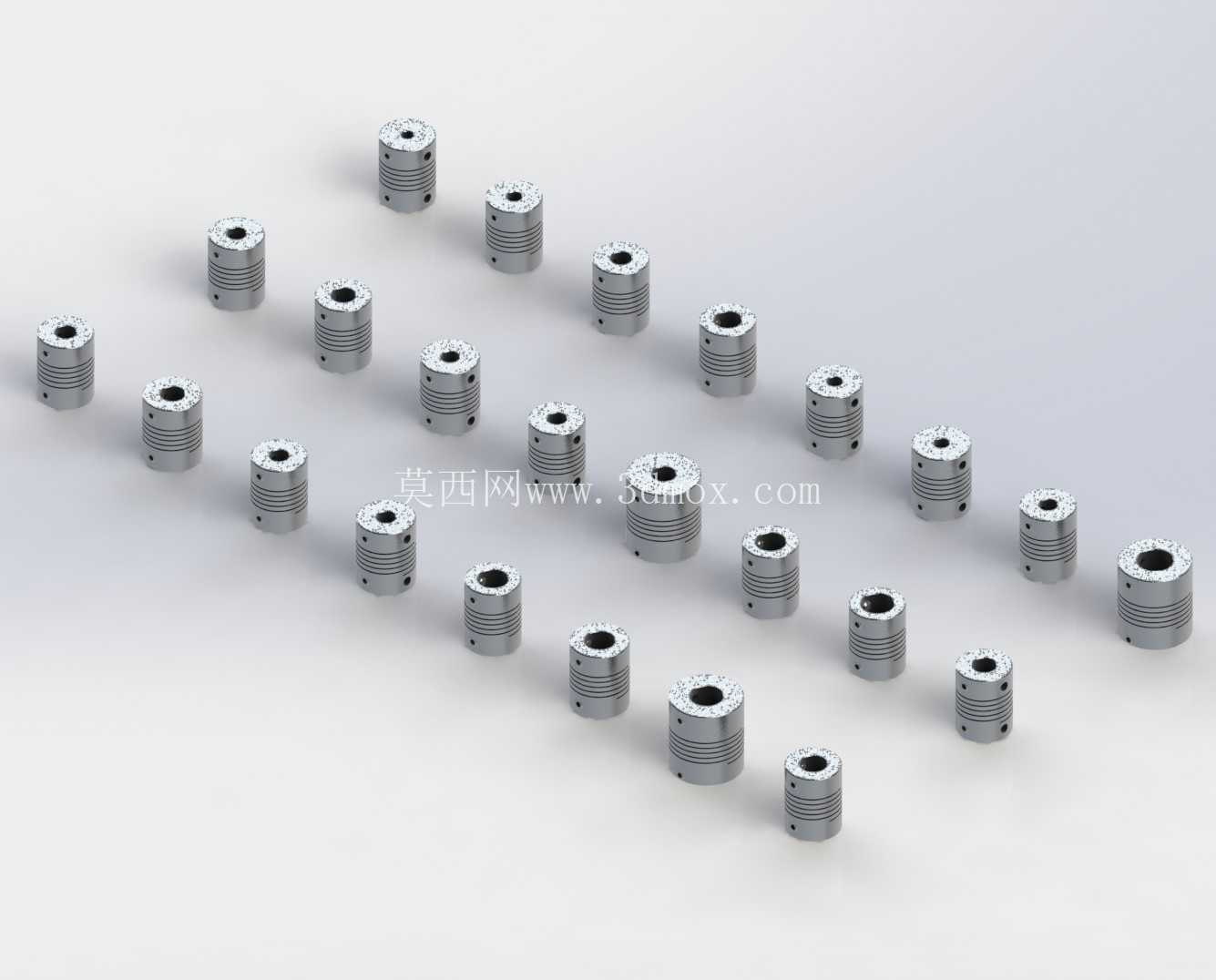

可配置多规格柔性联轴器传动组件

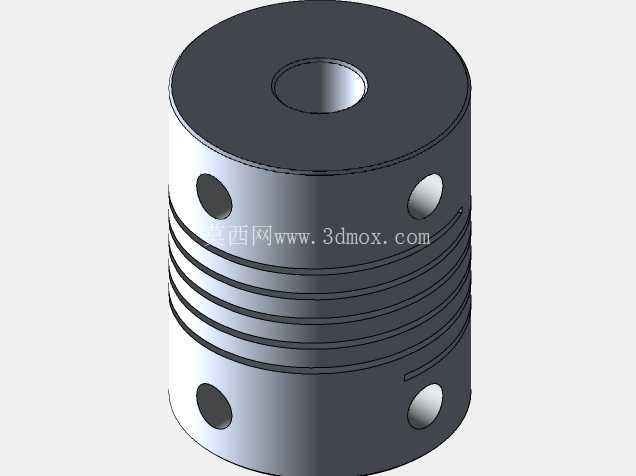

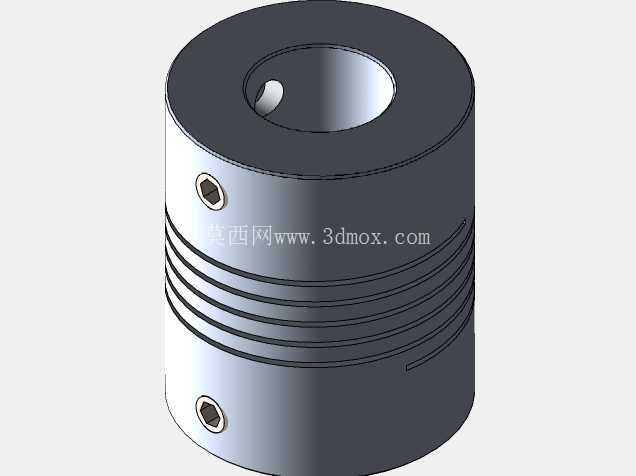

　　在自动化传动链路的搭建过程中，电机输出轴与从动负载轴的对中偏差是绝大多数设计场景都无法完全规避的问题，哪怕是高精度加工的安装基准面，长期运行后的机架形变、负载冲击带来的轴系位移、轴承游隙累积的径向跳动，都会让刚性连接的轴系承受额外的交变应力，轻则导致轴承过早磨损、传动精度下降，重则出现轴断裂、电机堵转烧毁的故障，这类可配置的柔性联轴器组件，正是针对这类传动痛点设计的连接部件。这类联轴器的核心作用，就是在电机轴与从动轴之间建立具备一定形变补偿能力的刚性连接，既可以稳定传递额定扭矩，又能吸收两轴之间存在的径向偏差、角向偏差与轴向窜动，避免额外的应力传递到两端的支撑轴承与轴本体上。从实际应用场景来看，这类4-12mm孔径覆盖范围的联轴器，适配的是小功率传动场景，常见于3D打印机的进给轴与Z轴升降传动、小型桌面数控设备的主轴传动、实验室精密检测仪器的动力传输、自动化点胶设备的位移轴传动、小型输送线的辊筒驱动连接，还有各类需要搭配步进电机、小型伺服电机做精密传动的工位，这类场景的传动扭矩普遍不大，但对传动的平顺性、回程间隙控制有较高要求，不适合采用间隙大的十字滑块联轴器或者刚性过强的凸缘联轴器。从设计思路上看，这类联轴器采用一体化的金属本体加工，主体为圆柱形结构，两端分别设置对应安装孔径的轴孔，轴孔侧壁加工有紧定螺丝孔，安装时通过紧定螺丝顶紧轴的平面位实现周向与轴向固定，部分规格也可以搭配键槽实现更高扭矩的传递；中间的柔性补偿段采用平行切槽的结构，通过金属本体的微小弹性形变来吸收两轴之间的不对中量，这种设计相比橡胶弹性体的联轴器，不存在橡胶老化、温度形变的问题，能在更宽的温度范围内保持稳定的补偿性能，也不会因为弹性体磨损出现传动间隙增大的问题。

　　在安装边界上，这类联轴器的外径随适配孔径的增大阶梯式提升，4mm孔径对应的小规格款外径普遍在12-15mm区间，长度在18-22mm区间，适合安装空间局促的小型精密设备；12mm孔径的大规格款外径在25-30mm区间，长度在30-35mm区间，能传递的额定扭矩可以达到5N·m左右，足以覆盖绝大多数小型伺服、步进电机的输出扭矩需求。选型过程中需要注意，这类联轴器的补偿量是有明确边界的，径向补偿量普遍在0.1-0.3mm区间，角向补偿量在1-2度区间，轴向补偿量在0.2-0.5mm区间，安装时不能因为联轴器具备补偿能力就刻意放大安装对中误差，否则会大幅缩短联轴器的疲劳寿命，甚至导致切槽部位出现断裂。

　　另外，紧定螺丝的锁紧扭矩需要匹配螺丝规格，M3的紧定螺丝锁紧扭矩控制在0.8-1.2N·m即可，过大的锁紧扭矩会导致轴孔变形，反而影响安装精度与动平衡性能，过小的锁紧扭矩则会在传动过程中出现轴与联轴器打滑的问题，导致传动失步。在三维建模过程中，这类可配置的组件采用设计表驱动的参数化建模方式，将孔径、外径、长度、切槽参数、紧定螺丝孔位都设置为可配置参数，选型时只需要选定对应的轴径参数，就能直接生成对应规格的三维模型，直接导入装配体中做干涉检查与安装空间验证，不需要重复建模，能大幅提升设计阶段的选型效率。

　　建模时需要注意还原切槽的细节尺寸，切槽的宽度、深度、数量直接决定了联轴器的刚度与补偿能力，槽宽过小会导致补偿能力不足，无法吸收设计允许的不对中量，槽宽过大则会导致整体刚度过低，传动时出现过大的扭转间隙，影响精密传动的定位精度。在实际装配验证中，这类联轴器的动平衡性能较好，因为是一体化金属加工，没有额外的拼接部件，在每分钟3000转以内的转速下运行不会出现明显的振动，完全能满足小型精密设备的传动转速要求。如果应用在转速更高的场景，还可以对联轴器做整体的动平衡校正，进一步降低高速运行时的振动值。另外，这类联轴器的材质普遍采用铝合金材质，重量轻、转动惯量小，不会给电机轴带来额外的转动负载，也不会因为自身重量过大导致轴系出现额外的径向负载，非常适合对负载重量敏感的小型精密传动场景。
