超小型DC-DC降压转换电源模块结构设计

　　在嵌入式硬件开发、小型物联网终端搭建的实际工程场景中，供电链路的适配一直是结构设计与硬件选型阶段需要优先考量的环节，多数便携类、小型化电子设备的供电来源存在电压区间浮动的特征，比如单节锂系电池的输出电压会随电量变化在3.7V到4.2V区间波动，部分USB供电场景的输入电压也会存在5V上下的小幅偏移，而多数主控芯片、无线通讯模组、传感单元的稳定工作电压为固定3.3V，这就需要在供电输入端加入电压转换单元，完成不同输入电压到固定输出电压的稳定转换，本次设计的超小型降压转换模块，正是针对这类空间受限的低功耗电子设备供电需求开发的结构方案。

　　从实际功能落地的角度看，该模块核心作用是将3.3V到6V区间内的波动直流输入电压，稳定转换为3.3V直流输出，为后端负载提供稳定的供电支撑，适配的负载场景覆盖低功耗微控制器最小系统、短距离无线通讯模组、小型传感采集单元、 breadboard 原型验证电路等，这类应用场景普遍对供电模块的占用空间有严格限制，传统直插式降压电路往往需要额外搭配电感、电容、调压芯片等分立元件，不仅占用PCB板面积大，手工焊接的一致性也难以保证，而该模块将功率电感、调压控制芯片、输入输出滤波电容、插接引脚全部集成在单块小型PCB基板上，形成可直接插接使用的标准化单元，省去了硬件工程师分立元件选型、Layout布线、焊接调试的重复工作量，在原型验证阶段可以直接插接使用，大幅缩短硬件开发的验证周期。

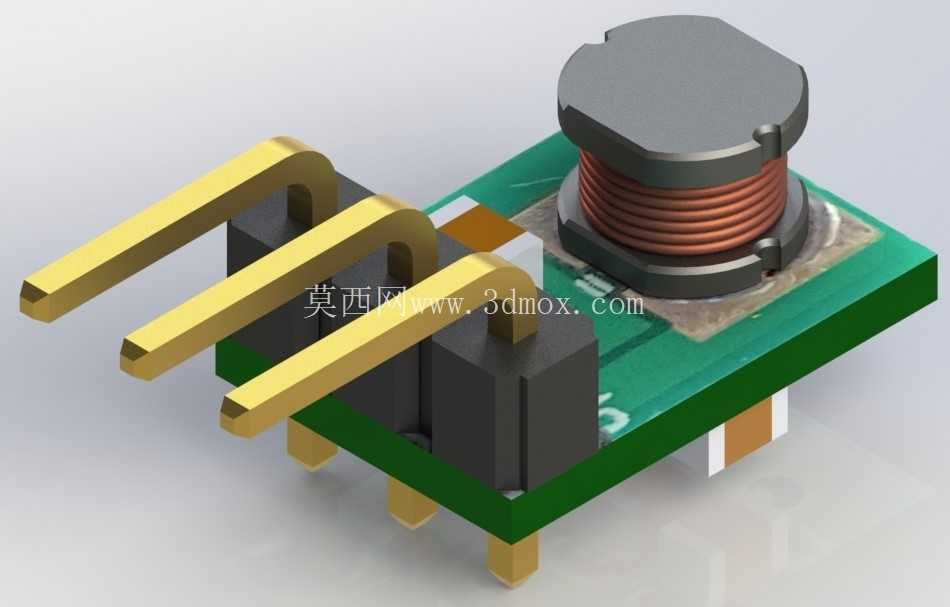

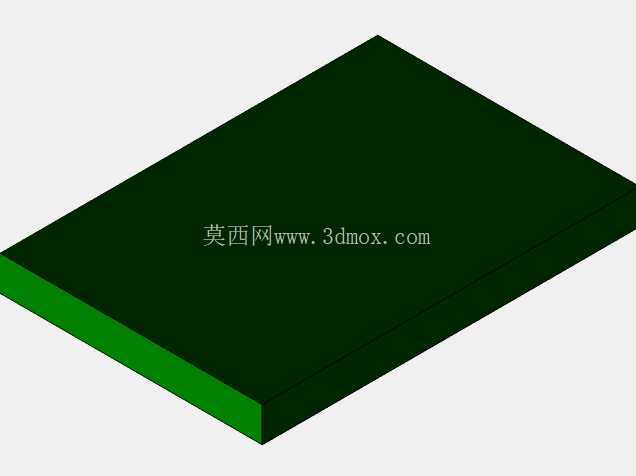

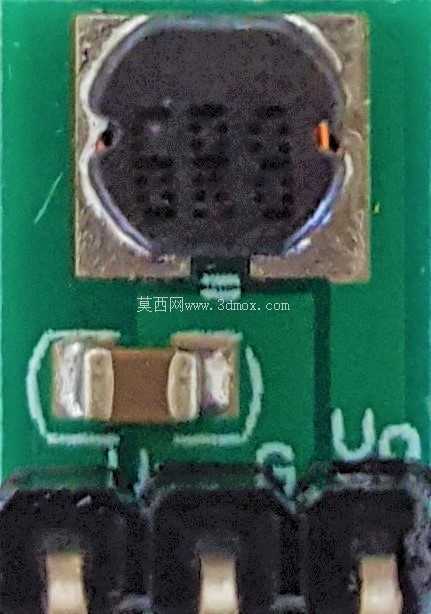

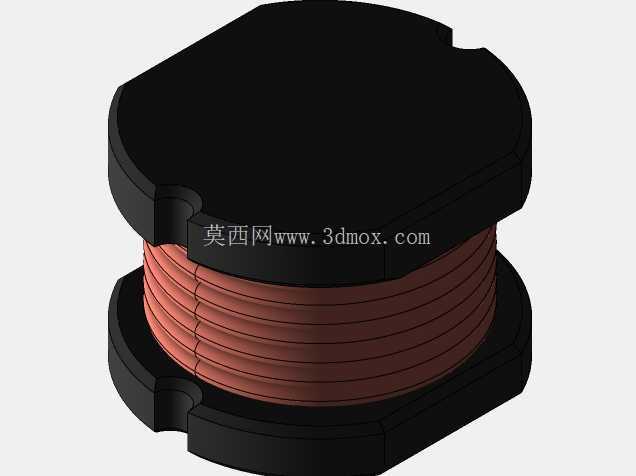

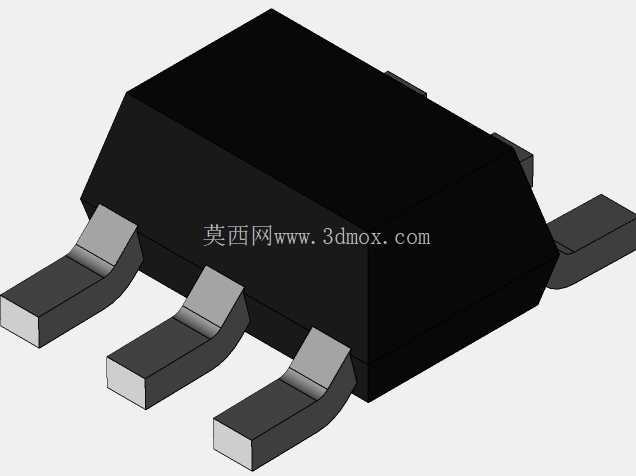

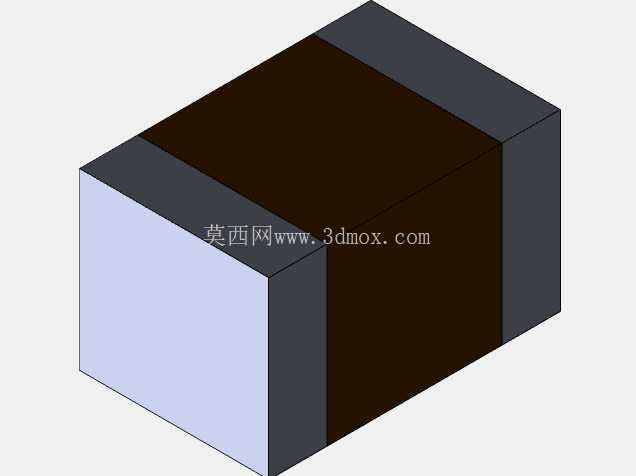

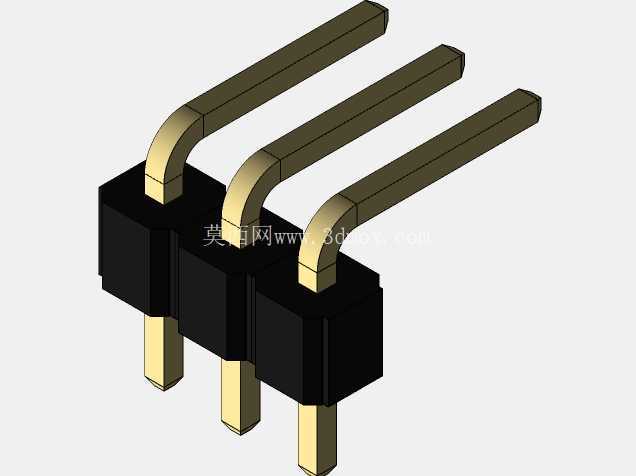

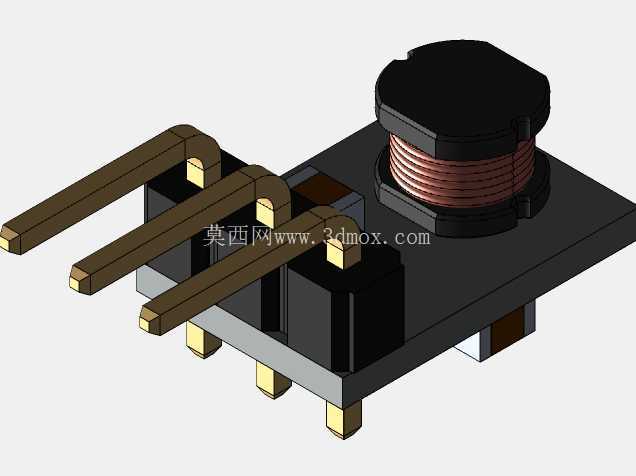

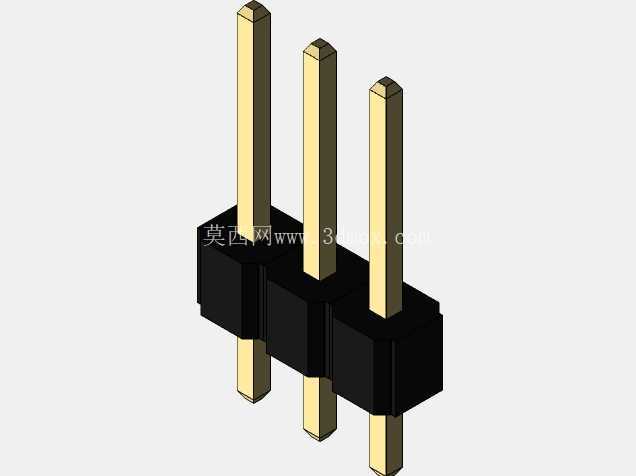

　　结构设计层面，模块采用分层布局思路，将体积占比最大的功率电感布置在PCB基板的中心区域，电感下方预留足够的铺铜散热区域，利用PCB铜箔的导热能力将电感工作时产生的热量快速分散到整个基板上，避免局部热量堆积影响模块长期工作的稳定性；调压控制芯片布置在电感侧方的空余区域，输入输出滤波电容紧贴芯片引脚布置，尽可能缩短电容到芯片引脚的走线长度，降低走线寄生参数对电压转换环路稳定性的影响，减少输出电压的纹波幅值。模块的输入输出连接采用直插式排针结构，排针引脚间距采用标准2.54mm间距设计，能够直接兼容通用面包板、标准2.54mm间距排母座的安装尺寸，不需要额外定制转接结构，既可以在原型验证阶段直接插在面包板上快速搭建电路，也可以在量产阶段直接焊接在目标设备的主板上，适配不同阶段的使用需求。

　　尺寸与安装边界方面，该模块不含引脚的本体尺寸控制在10.8mm×7.7mm×5.6mm的极小空间范围内，整体重量不足1g，在进行整机结构堆叠设计时，几乎不会对设备的内部空间规划造成额外负担，排针引脚从PCB基板下方垂直引出，引脚伸出基板底面的长度经过优化，既能够保证插入面包板或者焊接在主板上时的连接可靠性，也不会因为引脚过长导致模块安装后整体高度超标。在结构细节处理上，PCB基板边缘做了圆角处理，避免尖锐边角在装配过程中划伤操作人员或者周边的导线绝缘层，功率电感采用磁屏蔽结构设计，不仅能够降低电感工作时的漏磁对周边敏感电路的电磁干扰，也能避免周边金属结构件意外接触电感引脚造成短路风险。

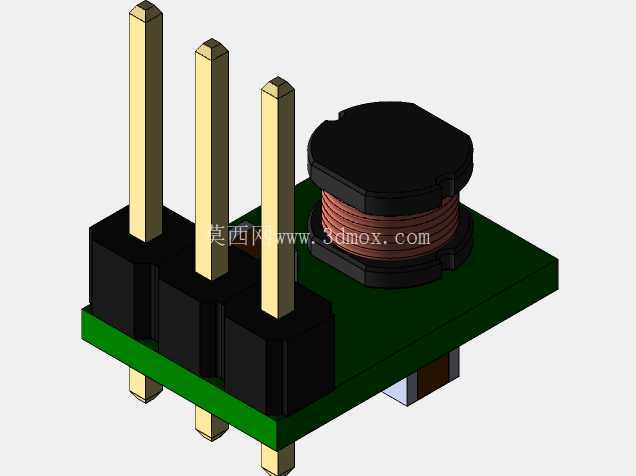

　　从实际工况适配的角度考虑，模块的工作参数经过针对性调校，能够在-40到85摄氏度的环境温度区间内稳定工作，覆盖绝大多数民用、工业级小型电子设备的工作环境要求，不同输入电压下的输出电流能力做了梯度匹配，在3.7V输入工况下最大输出电流可达600mA，5V输入工况下最大输出电流可达550mA，能够满足多数低功耗物联网模组、微控制器系统的峰值电流需求，转换效率在常规负载区间内保持在较高水平，减少电压转换过程中的能量损耗，降低模块自身的发热，提升电池供电设备的整体续航表现。在进行三维建模时，所有元件的外形尺寸、安装定位都按照实际物料的实测尺寸1:1还原，排针的位置公差、电感的高度公差、电容的外形轮廓都做了精确的公差预留，结构工程师在进行整机堆叠设计时，可以直接将该模块模型导入装配体中，准确评估模块与周边结构件、其他电子元件的安装间隙，提前规避装配干涉问题，不需要额外进行实物测量就能完成安装空间的预留，提升结构设计的准确率，减少打样验证阶段的反复修改次数。
