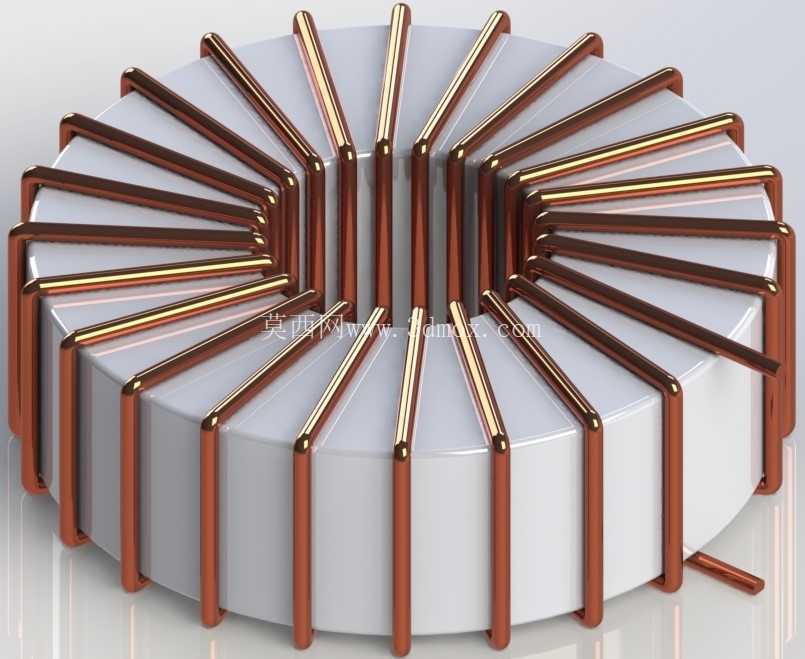

可参数化配置通用环形电感结构设计

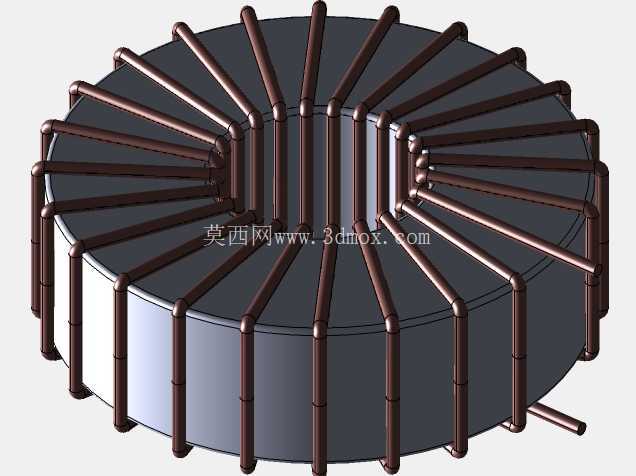

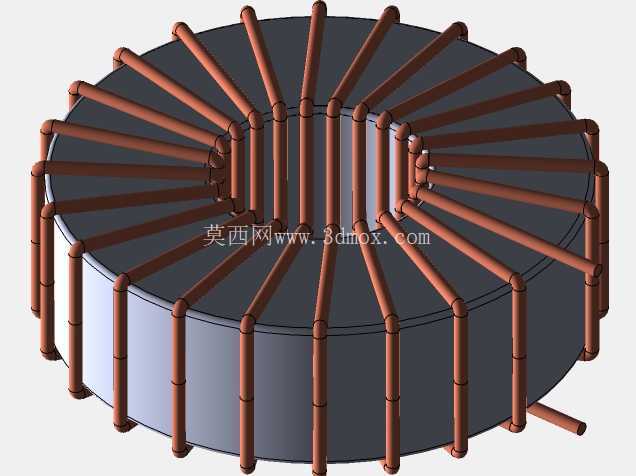

　　从实际应用场景来看，这类环形电感广泛用在光伏逆变器的直流滤波环节、工业伺服驱动器的输出滤波回路、车载充电机的PFC电路以及消费类大功率电源的储能滤波位置，不同场景下对电感的磁芯外径、高度、绕线匝数、线径、引脚出线方向都有差异化要求，传统固定模型根本无法覆盖这么多变量的调整需求。设计这款结构的时候，首先梳理了环形电感的核心几何约束逻辑：磁芯部分采用标准的圆环柱结构，参数项包含磁芯内径、外径、高度、倒角半径，所有尺寸之间保留工程实际的比例关联，比如磁芯壁厚不会因为参数调整出现小于常规铁氧体磁芯最小工艺厚度的情况，绕线部分采用螺旋扫掠的路径逻辑，每一圈绕线都贴合磁芯外圆柱面排布，相邻绕线之间的间隙可以通过线径参数、匝间距参数联动调整，不会出现参数修改后绕线互相穿透、或者脱离磁芯表面的建模错误。在开关电源、逆变电路、EMI滤波模块以及各类电力电子设备的开发环节，环形功率电感一直是核心的被动电磁元件，常规的固定尺寸电感模型往往难以适配不同功率等级、不同安装空间的设计需求，很多时候工程师在做PCB布局、结构堆叠验证时，要么只能找近似尺寸的模型凑数，要么需要从零开始重绘绕线与磁芯结构，耗费大量重复建模的时间。这款参数化驱动的环形电感结构，完全基于几何关联与方程约束搭建，所有核心尺寸都可以通过参数表直接调整，不需要逐段修改绕线路径或者磁芯轮廓，能快速匹配不同设计方案的边界要求。

　　绕线的出线端做了平直段延伸设计，延伸长度、弯折角度都可以单独调整，方便匹配PCB焊盘的位置，不管是卧式安装还是立式安装的引脚形式，都能通过参数快速切换，不需要重新绘制出线路径。从安装边界来看，模型预留了完整的安装空间校验基准，磁芯底部的安装平面作为Z向基准面，磁芯中心轴线作为定位基准，调整参数的时候，整个电感的最大外径、总高度、引脚跨距都会同步更新，工程师在做结构装配的时候，可以直接读取这些边界尺寸，快速校验和周边结构件、PCB板、散热片的间隙是否满足安规要求，比如高压场景下需要保留的电气间隙、爬电距离，都可以通过调整绕线端部的长度、磁芯的绝缘包覆层厚度参数来适配。

　　实际工程应用里，很多工程师在做方案阶段的BOM预选型时，经常遇到电感尺寸和结构空间冲突的问题，要么重新选电感型号调整电路参数，要么修改结构外壳的尺寸，反复迭代浪费很多时间，用这个参数化模型的话，只要输入目标电感的磁芯规格、线径、匝数，就能快速生成对应尺寸的三维结构，直接导入装配体做干涉检查，提前预判空间冲突问题。绕线部分的建模特意还原了实际生产中的绕线张力带来的贴合效果，每一圈铜线都紧密贴附在磁芯表面，没有悬空或者过度嵌入磁芯的情况，和实际生产出来的产品外形一致性很高，做产品渲染、结构评审的时候，不需要再额外调整模型的显示效果。

　　磁芯部分的结构也考虑了实际的工艺细节，上下边缘都做了符合常规加工要求的圆角，避免绕线的时候尖锐棱角刮破漆包线的绝缘层，这些细节在参数调整的时候会自动保留，不会因为尺寸放大缩小就出现直角或者不合理的倒角尺寸。另外，模型的参数逻辑里加入了工程合理性校验，比如当输入的线径加上匝间距超过磁芯外圆周可容纳的最大绕线长度时，会出现明显的参数冲突提示，避免生成不符合实际绕线工艺的结构，毕竟实际生产中环形磁芯的绕线匝数是受磁芯周长、线径限制的，不可能无限绕制，这部分约束在建模的时候就通过方程写入了参数关系里，不需要工程师自己去计算可绕匝数的上限。在做热仿真前置处理的时候，这个模型也能直接使用，因为绕线和磁芯是独立的实体结构，可以分别赋予对应的材料属性，不需要再拆分模型，调整参数的时候，绕线的总长度、磁芯的体积都会同步变化，方便快速计算不同参数下的电感直流电阻、磁芯有效体积这些和发热、电感量相关的参数，给前期方案评估提供更准确的三维依据。不管是做电源类产品的结构设计，还是做电磁元件的选型验证，这种全参数驱动的模块化电感结构，都能大幅减少重复建模的工作量，让工程师把更多精力放在电路参数匹配、结构布局优化上，而不是耗费在基础的三维绘图工作里。
