树莓派CNC运动控制扩展板结构设计

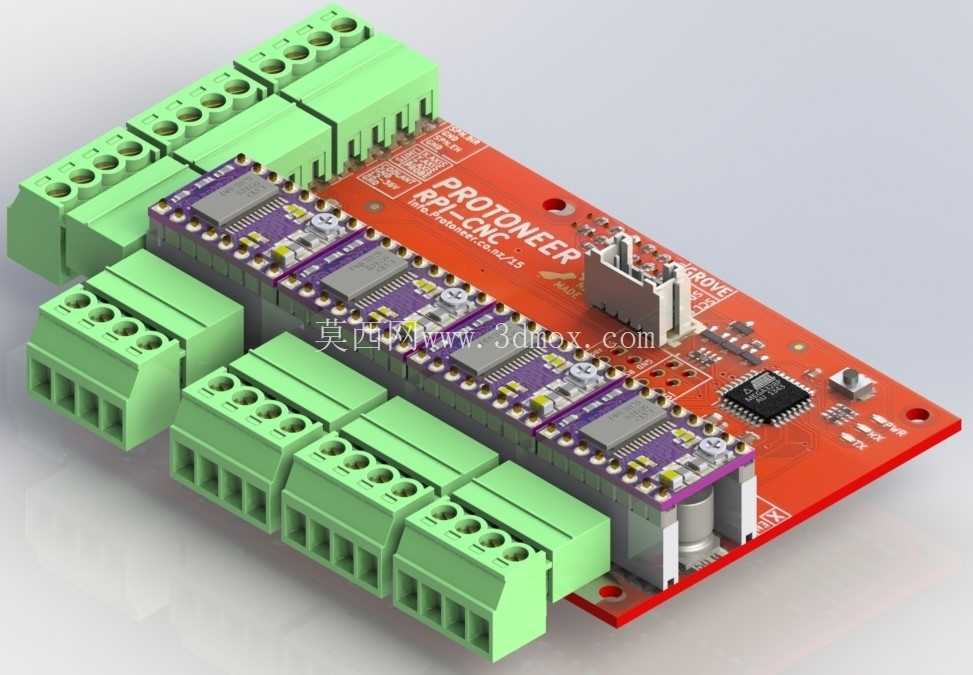

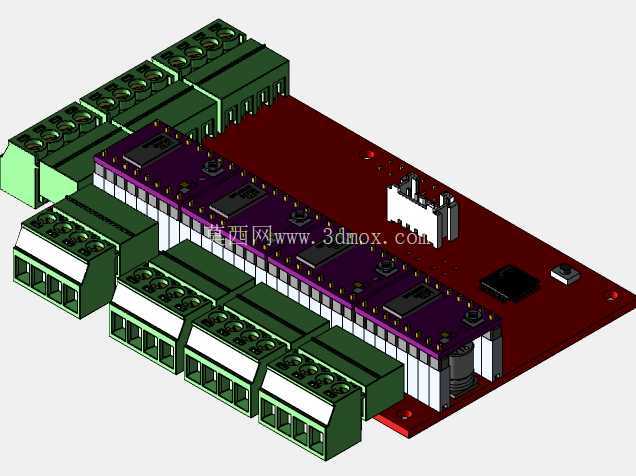

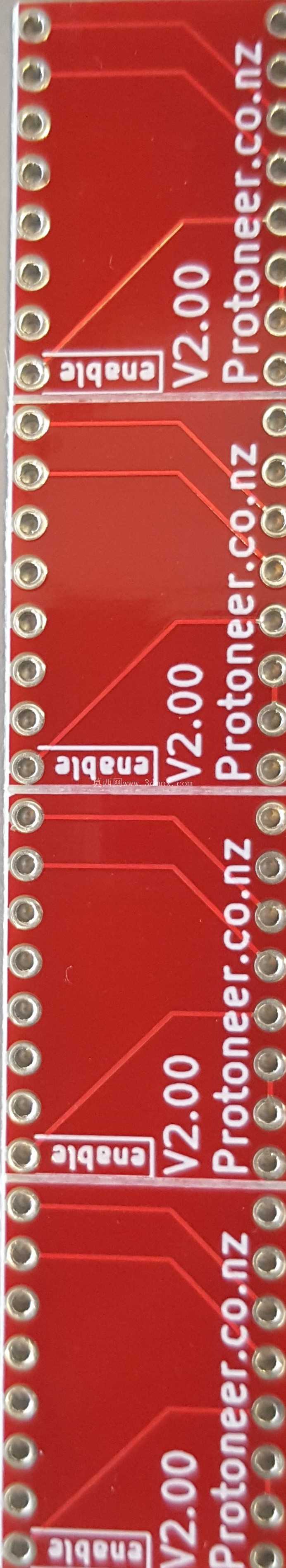

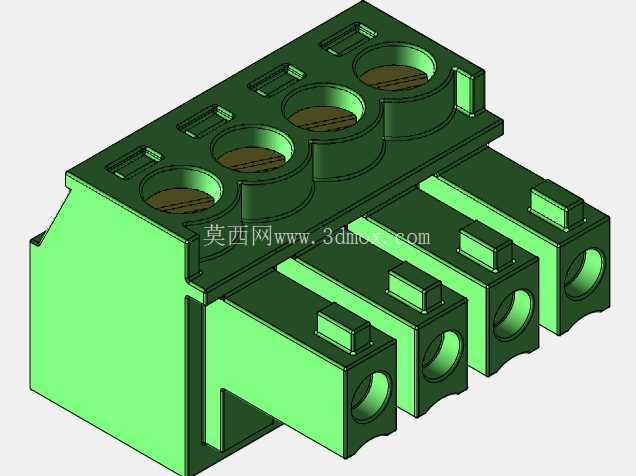

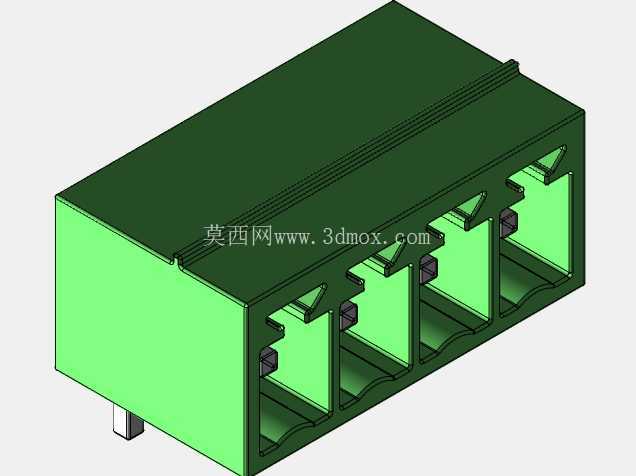

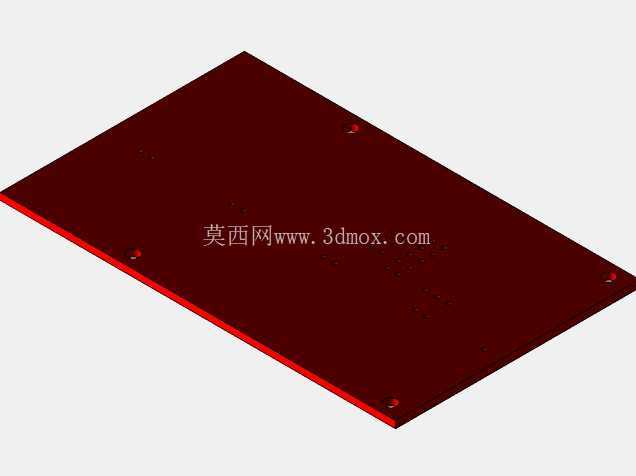

　　这款控制扩展板是面向小型桌面级数控加工场景开发的核心控制载体，主要适配树莓派单板计算机的硬件接口，可直接搭载在树莓派主板上方，无需额外转接排线即可完成硬件对接，大幅降低小型CNC设备的接线复杂度，常见应用场景覆盖桌面级雕刻机、小型激光切割机、桌面3D打印机改造、微型数控铣床这类对控制体积有严格要求的轻量化数控设备。从实际使用的角度看，这块板卡的核心作用是把树莓派输出的弱控制信号，转换为可直接驱动步进电机驱动器的控制电平，同时整合所有外设接线端口，避免零散接线带来的信号干扰与接线错误问题。板卡采用红色FR-4玻纤基板作为主体承载结构，所有驱动安装位沿板卡长边方向等距排布，每个驱动位都预留了标准的步进驱动模块插接空间，可兼容常见的DRV8825、A4988这类通用步进驱动模块，驱动模块插接后通过两侧的绿色插拔式接线端子引出电机接线、限位开关接线、主轴控制接线等外部线路，接线端子采用3.81mm标准间距的凤凰端子规格，端子的插拔力经过适配，既可以保证接线后的接触可靠性，又能在维护时快速完成线路拆装，无需反复拧动接线螺丝。在设计思路上，这块板卡充分考虑了小型数控设备的安装边界，整体外形尺寸完全匹配树莓派的安装孔位，四个角预留的固定孔可直接与树莓派的铜柱安装位对齐，叠装后整体厚度控制在合理范围内，不会占用设备电控箱过多的垂直空间，板卡上的接口排布完全遵循接线逻辑，电机驱动端子对应排布在板卡外侧，靠近驱动模块的输出引脚，减少板上走线的长度，降低大电流走线对弱信号回路的干扰；信号输入接口排布在板卡另一侧，靠近树莓派的排针连接位，缩短信号传输路径，减少信号衰减。

　　板卡上的每个驱动安装位都预留了细分设置的拨码空间，用户可以根据实际使用的驱动模块类型，灵活设置电机细分参数，不需要额外焊接外围电路；板载的稳压电路模块做了独立的区域划分，和驱动回路、信号回路之间留有足够的安全间距，避免驱动部分的电流波动影响控制信号的稳定性。实际装机使用时，这块板卡可以直接固定在设备电控箱的内部安装位上，所有外部接线都通过板载的插拔端子完成连接，不需要额外焊接飞线，对于设备组装人员来说，只需要按照端子标识对应接入电机线、限位开关线、主轴控制线即可完成硬件接线，大幅缩短设备的组装调试周期。

　　从结构细节上看，所有接线端子的焊盘都做了加大处理，能够承受步进电机工作时的持续电流，不会因为长期工作出现焊盘脱落的问题；板卡边缘做了圆角处理，避免安装时划伤操作人员或者损坏周边线材；板上的预留测试点分布在关键信号回路上，调试时可以直接通过测试点测量信号电平，快速排查接线或者硬件故障。不同于通用的运动控制卡，这款扩展板完全依托树莓派的运算能力运行GRBL开源控制固件，不需要额外的主控芯片，板卡本身只做信号转接与端口整合，因此硬件结构非常简洁，故障点更少，适合小型数控设备的批量配套使用，在桌面级数控加工领域，这种集成化的扩展板能够替代传统的零散接线方案，让电控部分的结构更加紧凑，同时提升设备运行的稳定性，减少因为接线松动带来的设备故障。

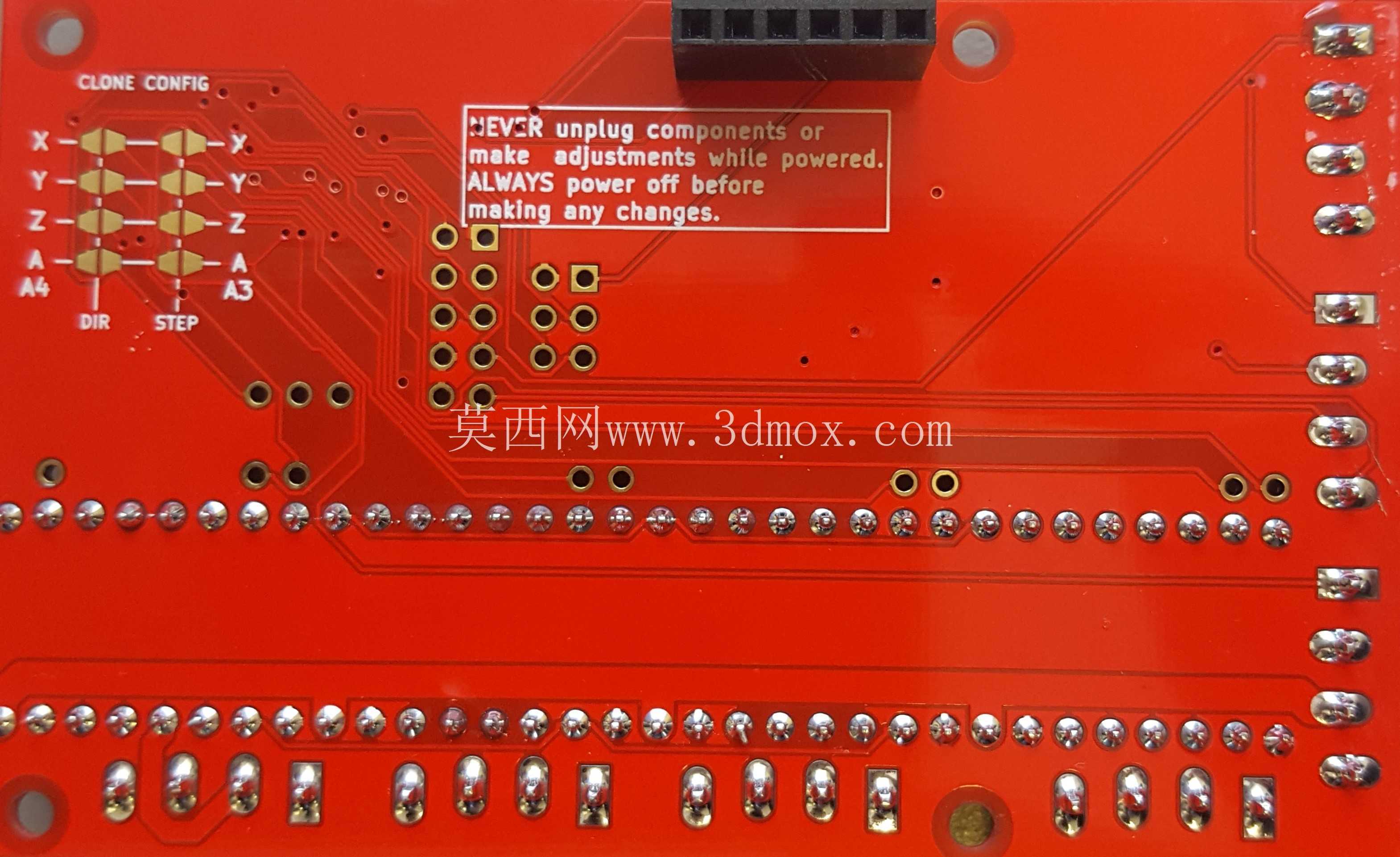

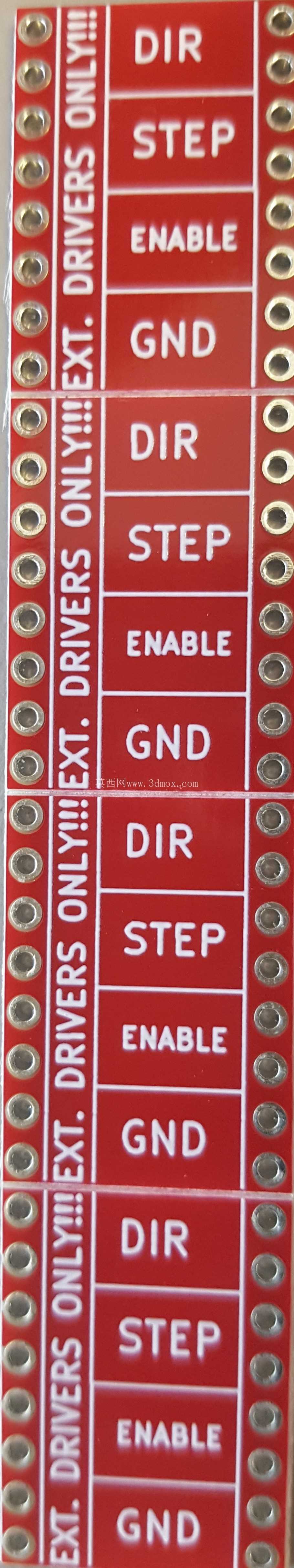

　　在安装边界上，板卡叠装在树莓派上之后，整体的外轮廓不会超出树莓派的边界太多，因此可以直接适配市面上常见的树莓派安装外壳，不需要定制特殊的固定结构，对于DIY用户或者小型设备厂商来说，不需要额外开模制作固定结构，就能快速完成电控部分的组装。板卡上的驱动模块安装位做了防反接设计，驱动模块只能按照正确方向插入，避免用户插反驱动模块烧毁板卡或者驱动；每个接线端子旁都印有清晰的丝印标识，标识内容对应接线的功能，接线时不需要对照图纸就能完成线路连接，降低接线错误的概率。从长期使用的角度看，板卡选用的接线端子都是工业级规格，插拔次数可以满足设备全生命周期的维护需求，基板的铜厚经过优化，大电流走线的载流量足够支撑四轴步进电机的同时运行，不会因为走线过细出现板卡发热严重的问题。
