在桌面级FDM熔融沉积成型3D打印设备的实际使用场景中,热床作为核心加热部件,其供电稳定性直接决定了大尺寸打印件的首层附着效果与长时间打印的成型可靠性。常规桌面级3D打印机的主控板载热床供电回路,普遍存在载流余量不足的问题,当打印平台尺寸超过200mm级别、热床加热功率攀升至150W以上时,主控板载MOS管的发热会急剧升高,长期满负载运行极易出现过流烧毁、供电压降过大导致热床升温速率不足、温度波动超差等故障,这也是很多DIY组装设备、入门级商用设备在长时间大尺寸打印作业中出现翘边、掉件甚至电路损坏的核心诱因之一。

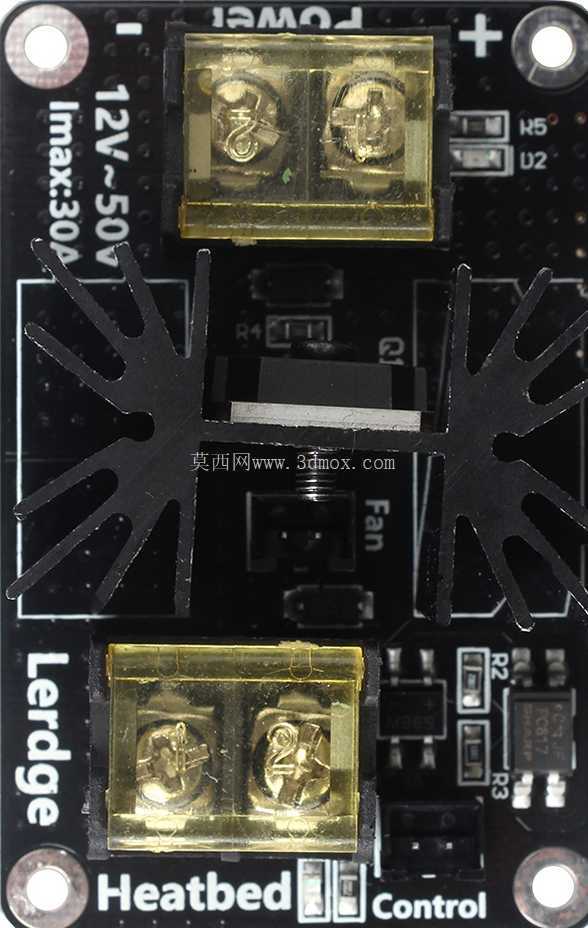

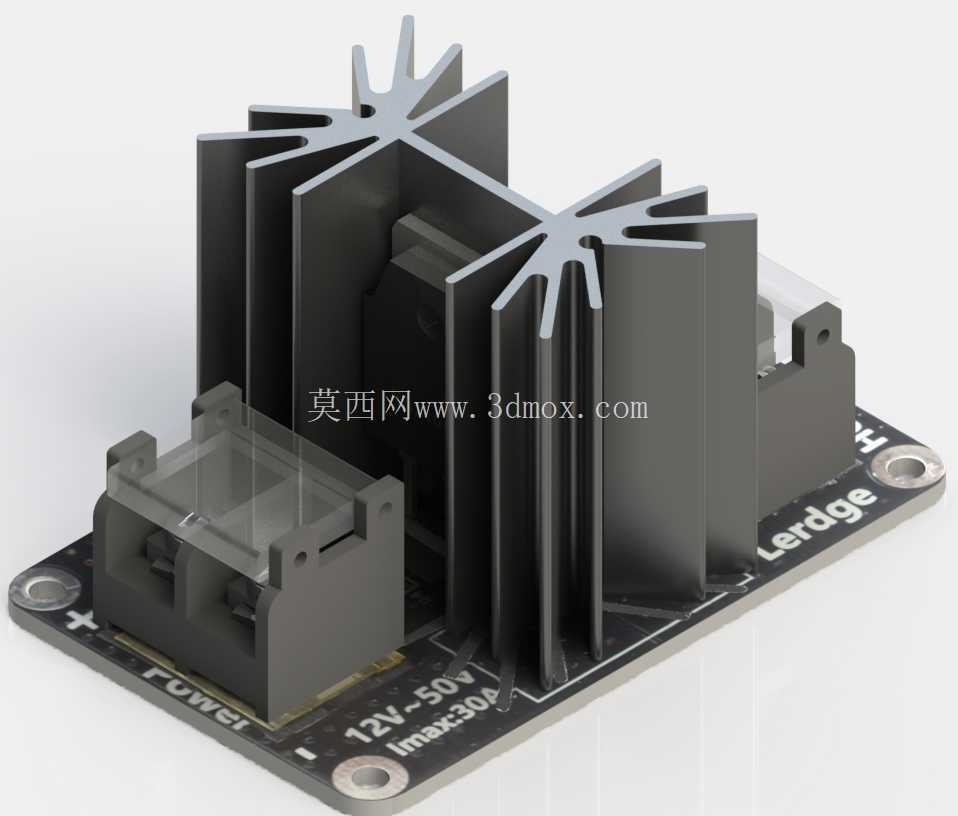

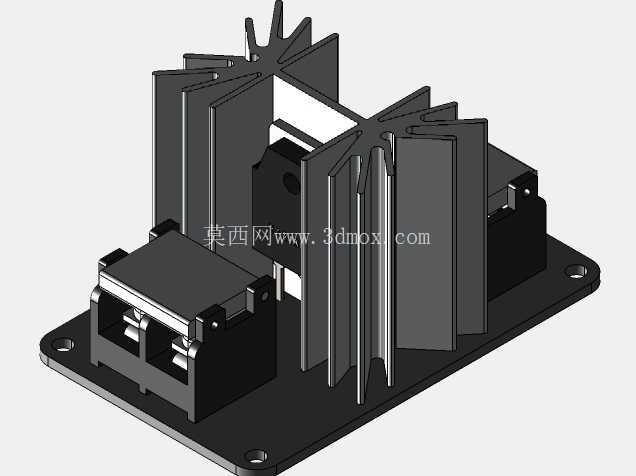

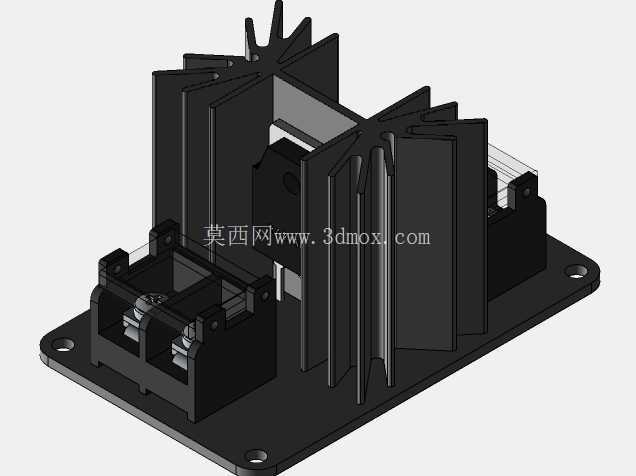

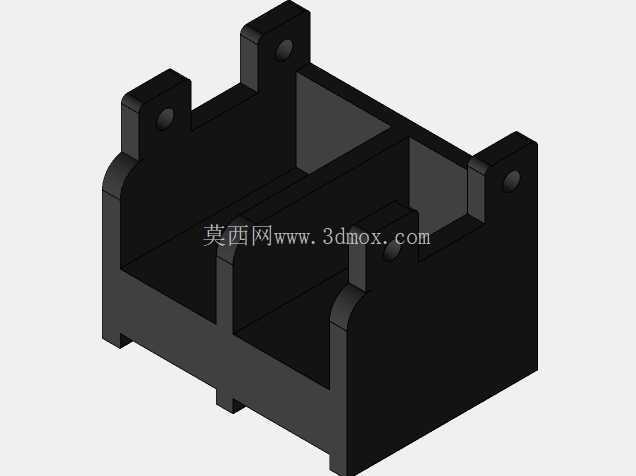

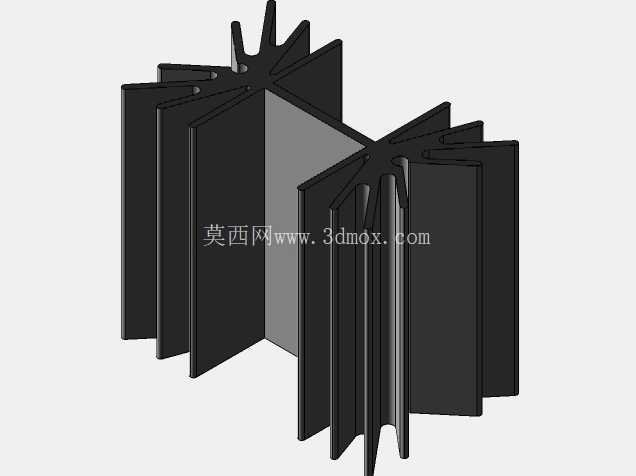

这款热床电源扩展模块,正是针对这一实际工程痛点设计的功率转接部件,其核心作用是将热床的大电流供电回路从主控板上剥离,通过外置的大载流功率器件完成热床的供电通断控制,主控板仅需输出小电流的控制信号即可驱动模块工作,从根本上解决主控板载流不足的问题。从结构设计来看,模块整体采用PCB作为承载基体,板载两颗独立的星型剖槽铝制散热片,分别对应功率回路中的核心开关器件,这种星型开槽的散热结构并非随意设计,而是在有限的安装高度内最大化拓展散热表面积,同时利用剖槽形成空气对流通道,在无额外风扇强制散热的条件下,即可满足25A持续载流的散热需求,实测在25A持续导通工况下,散热片表面稳态温度可控制在安全阈值内,不会出现过热导致的器件性能衰减。模块的接线端采用大电流栅栏式接线端子,端子的引脚与PCB铜箔之间做了加厚镀锡处理,大电流回路的铜箔宽度做了针对性加宽,避免铜箔载流不足导致的板体发热;端子旁清晰丝印了正负极标识与电压、电流参数,12V至50V的宽电压输入范围,可适配不同供电规格的3D打印设备,无论是12V供电的入门级机型,还是24V供电的中高速机型,甚至部分采用48V供电的工业级桌面机型,都可以直接匹配使用,无需额外调整接线逻辑。

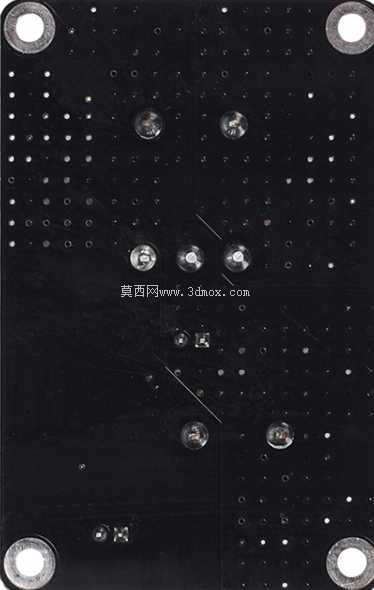

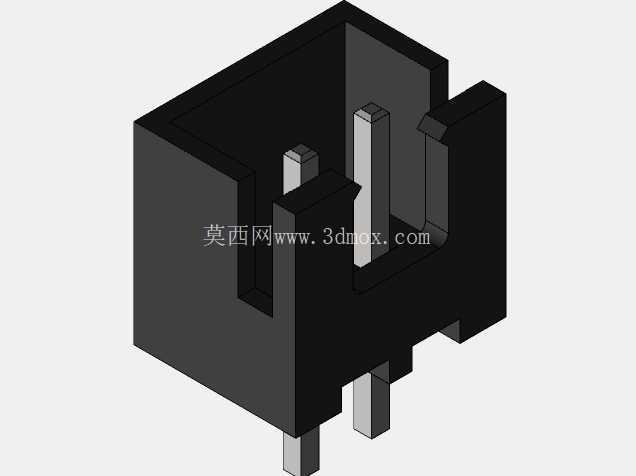

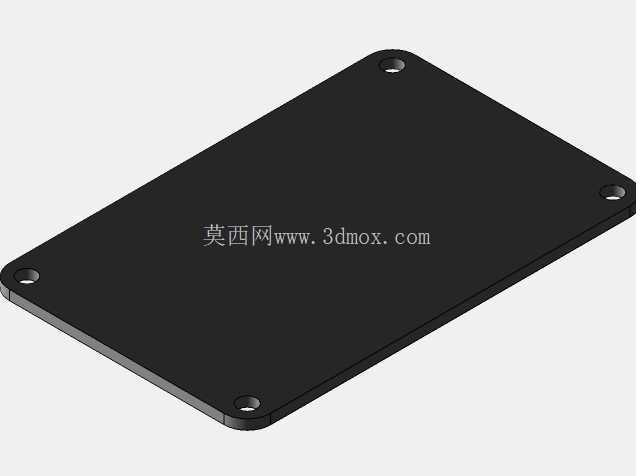

安装边界方面,模块的PCB板采用对称式布局,四角预留了标准的M3安装孔位,孔位间距适配主流的3D打印机型材安装槽位,既可以通过铜柱固定在打印机的电控箱内部,也可以利用扎带直接固定在型材框架的空余位置,整体安装高度控制在35mm以内,不会与设备内的其他运动部件、走线产生干涉。模块的信号输入端采用标准的3Pin接插件,与主流3D打印机主控板的热床控制端口定义完全匹配,接线时仅需将原主控板热床输出端的接线转接到模块的信号输入端口,再将外部大功率电源的输出直接接入模块的功率输入端,热床的供电线接至模块的输出端即可完成改装,无需修改固件参数,也不需要额外的电路调试,对于设备改装、DIY组装的从业者来说,可大幅降低电路改装的出错概率。在实际使用过程中需要注意,该模块的持续稳定工作载流上限为25A,选型时需要根据自身热床的峰值功率核算工作电流,当热床功率超过150W时必须搭配该类外接功率模块使用,避免主控板出现过流损坏;接线时需要确保接线端子的螺丝完全拧紧,大电流回路中如果存在接触电阻过大的问题,会导致端子处异常发热,严重时甚至会出现熔融打火的隐患。模块上的散热片在安装时需要注意与周边的导电部件保持足够的安全间距,避免散热片接触到其他裸露的接线引脚造成短路。
从结构设计的合理性来看,这款模块没有采用多余的装饰性结构,所有的外形设计都服务于功能需求:散热片的齿形角度、开槽宽度经过热仿真优化,在有限的体积内实现最优的自然散热效率;PCB板的元件布局将大电流回路与信号控制回路做了物理分隔,减少功率回路对控制信号的电磁干扰;接线端子的排布方向与设备常规走线方向一致,可减少线材弯折角度,让设备内部走线更加规整。对于从事3D打印机改装、定制化设备开发的结构设计人员来说,该模块的结构设计思路具备很高的参考价值,在处理类似的小信号控制大电流负载的场景时,这种功率外置、强化散热、简化安装的设计逻辑,可以有效提升设备的长期运行可靠性,降低售后维护的概率。
