IP67防护带透明盖电气接线盒结构

　　在户外电气布线、光伏组件配套、露天工业设备电控配套场景中，接线壳体的防护等级与内部可视性一直是结构选型时需要平衡的两个核心需求——常规全密封金属或不透明塑料壳体虽然能满足IP67级别的防尘防水要求，但日常巡检时无法直接观察内部端子接线状态、凝露情况，必须拆卸盒盖才能完成检查，不仅增加运维工作量，反复拆装还会破坏密封胶条的压缩形变余量，长期使用后容易出现密封失效进水的问题。这款带透明盖的IP67接线盒，正是针对这类场景的痛点做的结构优化。

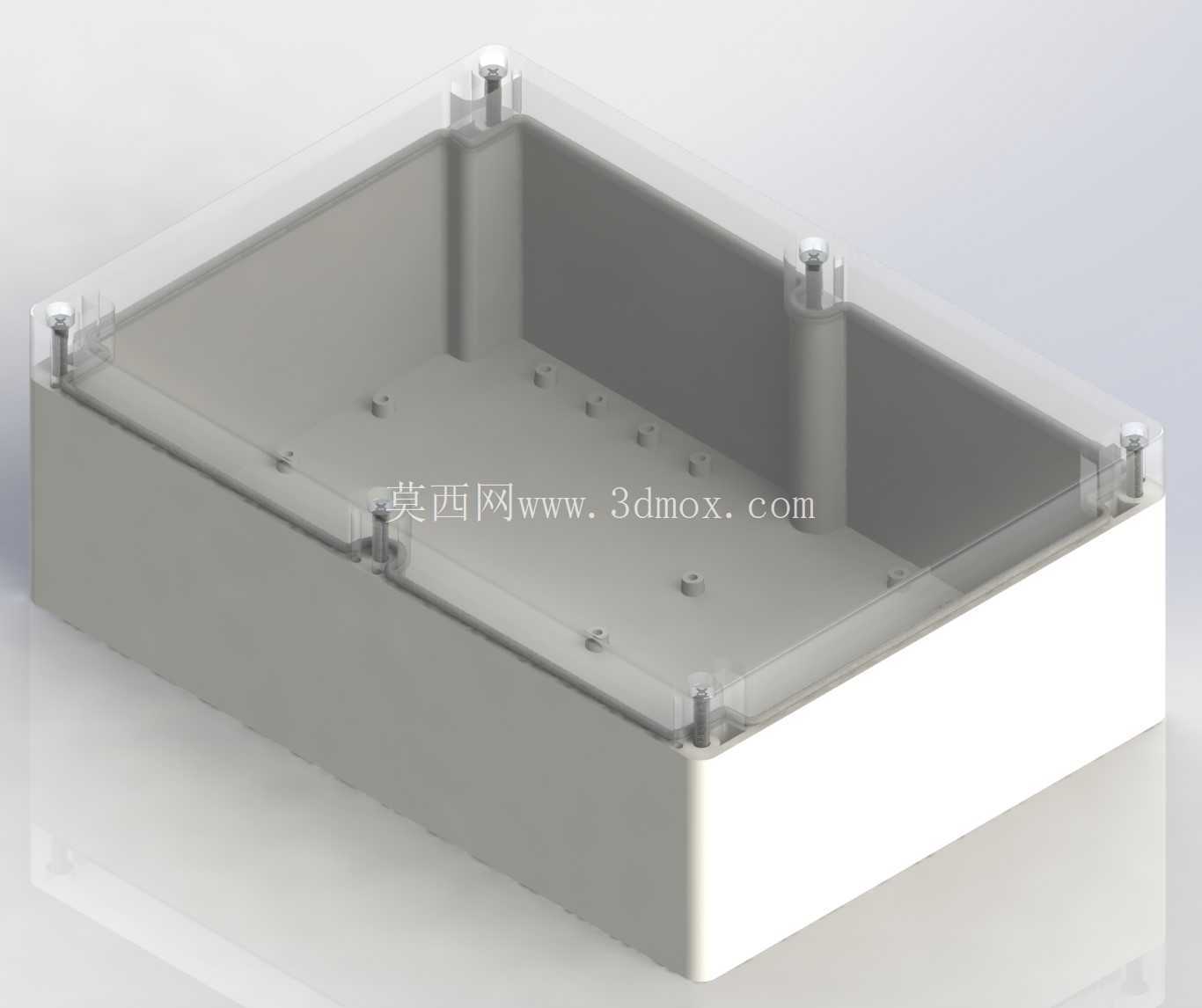

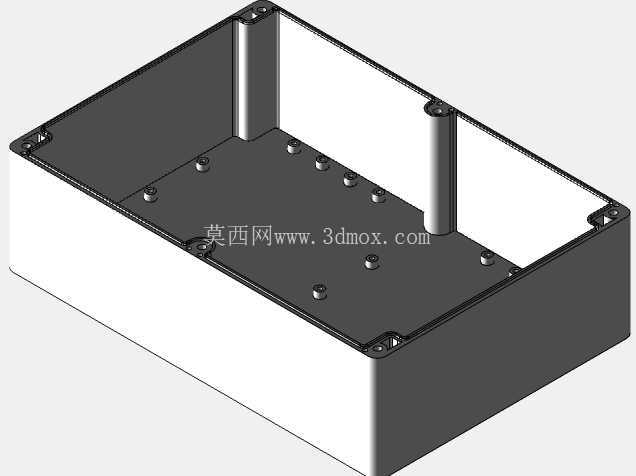

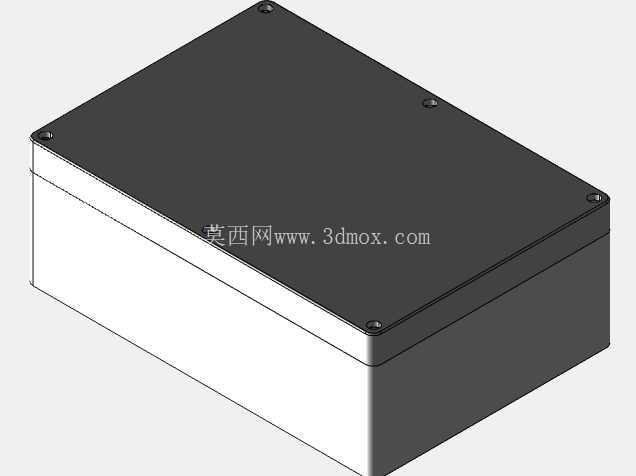

　　从实际安装边界来看，该盒体外形尺寸控制在263mm×185mm×95mm，属于中等容积的明装接线壳体，既可以容纳多组接线端子、小型中继模块甚至小尺寸的太阳能旁路二极管组件，又不会因为体积过大占用过多安装面空间，适合在设备侧壁、光伏支架背面、户外电控桩内部这类安装空间紧凑的位置固定。盒体底部预设的安装柱采用一体化注塑成型结构，柱高与盒体内腔深度匹配，安装PCB或端子排时不需要额外增加支撑柱，螺丝直接从盒底外侧拧入即可完成内部组件固定，避免了额外拼接支撑件带来的装配公差累积，也减少了拼接缝隙处的密封隐患。

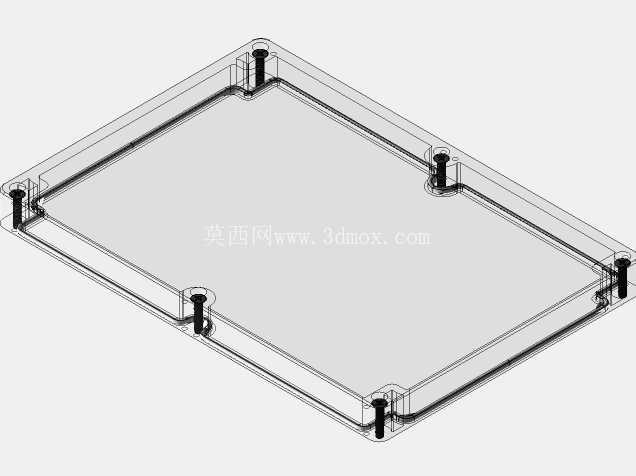

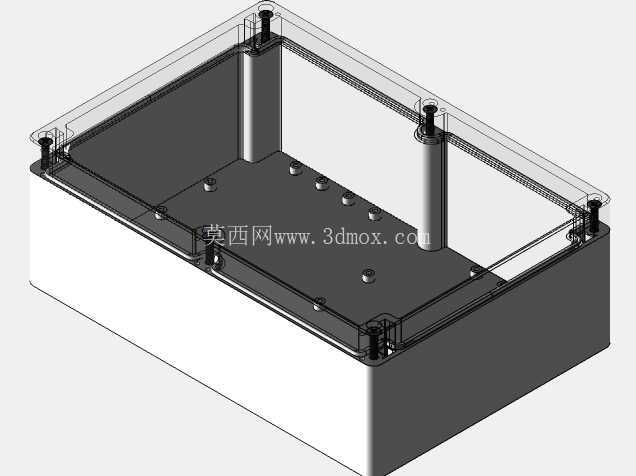

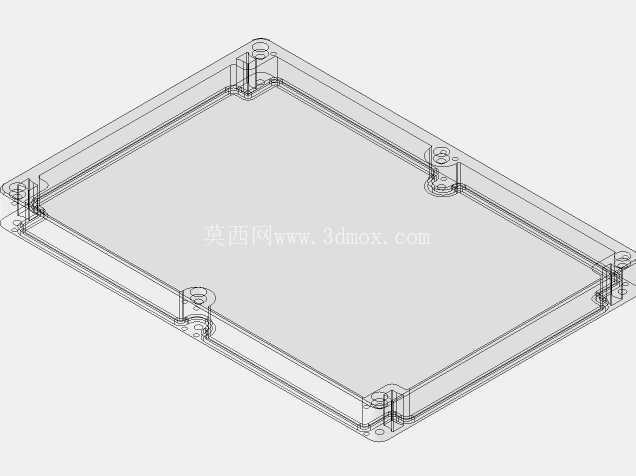

　　透明上盖与盒体的配合结构做了专门的密封设计，盖体边缘的止口与盒体上沿的密封槽完全契合，装配时配合截面为圆形的硅胶密封圈，当四角的固定螺丝拧紧到额定扭矩时，密封圈的压缩量控制在25%-30%的合理区间，既能保证缝隙处完全填充达到IP67的防尘防水要求——即短时间浸水、粉尘完全无法进入壳体内部，又不会因为压缩量过大导致密封圈长期受压产生永久形变，缩短密封件的更换周期。透明盖材质选用耐候性PC材料，相比普通亚克力材料，它的抗紫外线老化性能更好，长期在户外露天环境下使用不会出现发黄、脆裂的问题，透光率可以保持在85%以上，运维人员站在壳体外部就能直接观察内部接线端子是否松动、有无积灰凝露、元器件是否有烧蚀痕迹，不需要频繁开盖检查，大幅降低户外设备的运维成本。

　　盒体侧壁的壁厚做了均匀化设计，整体壁厚保持在3mm，转角处采用R5的圆角过渡，避免注塑成型时出现缩痕、应力集中的问题，同时壳体的抗冲击强度也能满足IK08级别的要求，即使受到外力磕碰、高空坠物的小能量冲击，也不会出现开裂破损的情况。内部四角的支撑柱除了用于固定上盖之外，还可以作为分层安装的支撑点，如果内部需要安装两层组件，只需要增加对应长度的铜柱就可以实现分层固定，不需要额外在盒体内壁打孔，避免破坏壳体的整体密封性能。

　　在实际选型应用中，这类透明盖防水接线盒除了用于常规的工业电气接线之外，还特别适合安装需要观察内部状态的电气组件，比如太阳能发电系统的接线汇流部分、户外传感器的接线中继、露天景观照明的分线节点，甚至是沿海高盐雾环境下的小型电控模块防护，PC材质的透明盖和ABS材质的盒体本身都具备不错的耐盐雾性能，配合不锈钢材质的固定螺丝，可以在高湿度、高腐蚀的户外环境下长期稳定工作。设计时也充分考虑了不同场景的走线需求，盒体的四个侧壁都预留了敲落孔位，用户可以根据实际走线方向选择对应的孔位开孔安装电缆防水接头，不需要额外在侧壁上钻孔，既提高了现场装配的效率，也能避免自行钻孔导致的孔位不规整、密封不严的问题。

　　从结构建模的角度来看，这个盒体的建模逻辑完全遵循注塑件的设计规范，所有的拔模角度统一设置为1.5度，既方便模具脱模，又不会影响上下盖的配合精度；密封槽的深度和宽度比例按照密封圈的线径做了匹配计算，保证装配后密封圈不会被挤压溢出槽位；内部安装柱的根部做了R1的圆角过渡，避免注塑时柱根位置出现应力集中导致的开裂，同时柱端的螺丝孔做了导向倒角，方便现场安装时快速对准螺丝，提高装配效率。
