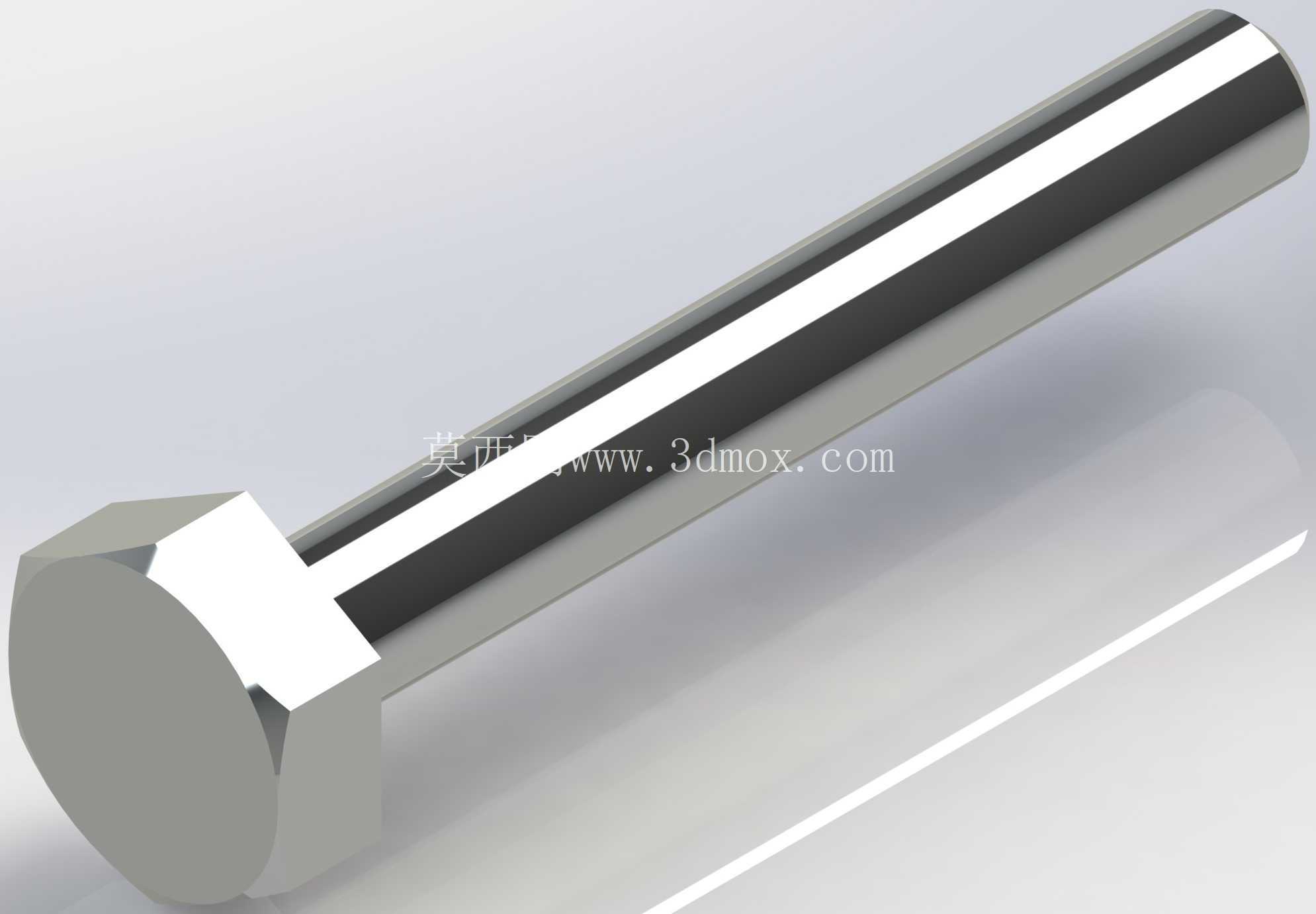

ISO4014公制外六角头全系列螺栓设计

　　在各类机械结构的连接设计中，六角头螺栓是应用覆盖度最广的可拆卸紧固元件，从普通的机架拼装、钣金护罩固定，到承压管路法兰连接、重载传动部件的锁附，几乎所有涉及金属构件组合的场景，都能见到这类标准紧固件的身影。不同于定制化的异型连接件，符合ISO4014标准的公制六角头螺栓，其尺寸公差、力学性能边界、头部承载能力都经过了数十年的工业应用验证，设计人员在选型时不需要额外做特殊的强度校核，只要匹配对应性能等级、螺纹规格与夹紧长度，就能满足绝大多数常规工况的连接需求。

　　这套设计覆盖了ISO4014标准内的全规格尺寸，做结构设计时不需要单独逐个绘制单规格螺栓模型，直接从配置表中选取对应公称直径、螺杆长度的规格即可调用，能大幅减少标准件建模的重复工作量。设计过程中优先考虑了实际装配的干涉校验需求，所有尺寸边界严格遵循标准给定的公差中值建模，头部对边宽度、对角尺寸、头部厚度、螺杆过渡圆角都完全匹配实物的安装边界，在做整机装配仿真时，不会出现螺栓头部与扳手空间干涉、螺杆长度与夹紧厚度不匹配的问题。

　　从功能特性来看，六角头的结构设计适配普通开口扳手、套筒、梅花扳手等多种通用紧固工具，头部的六个受力面能均匀传递拧紧力矩，相比一字、十字槽的机螺钉，能承受更大的预紧力，适合需要可靠夹紧力的连接场景。设计时特意保留了不同螺纹长度的规格区分，针对不同的被连接件总厚度，对应选择全螺纹或半螺纹的螺栓型号：当被连接件总厚度较小、需要螺栓贯穿后直接配合螺母锁紧时，全螺纹规格能适配更宽的厚度公差范围；当被连接件中有光孔定位需求、需要螺杆光杆部分承担径向剪切力时，半螺纹规格的光杆段能与光孔形成小间隙配合，提升连接副的抗剪切能力。

　　在实际工程应用中，这类螺栓的选型需要结合安装空间的边界条件：比如狭窄的装配空间内，需要优先核对螺栓头部的对边尺寸，预留足够的扳手转动空间，避免出现螺栓就位后无法放入扳手完成拧紧的问题；当连接面存在沉头孔设计时，需要核对螺栓头部厚度与沉孔深度的匹配关系，保证螺栓拧紧后头部不高出安装平面，不影响周边部件的运动轨迹。这套模型在设计时也考虑了不同场景的调用需求，每个规格的模型都保留了独立的几何特征，既可以直接调用做装配干涉检查，也可以导出中性文件用于有限元分析的连接副建模，不需要额外清理建模过程中的冗余特征。

　　很多设计人员在做标准件建模时容易忽略螺纹收尾、头部过渡圆角这些细节，实际上这些结构直接影响螺栓的应力分布——头部与螺杆衔接的过渡圆角如果做的过小，螺栓受拉时会在圆角位置产生严重的应力集中，大幅降低螺栓的疲劳寿命；螺纹收尾段的长度如果不符合标准，会出现螺母无法拧到预定夹紧位置的问题。这套设计严格遵循标准给定的结构细节，过渡圆角、螺纹收尾长度、头部倒角都完全匹配标准要求，在做结构强度仿真时，能得到更贴近实际工况的应力计算结果，不会因为建模细节的偏差导致仿真结果失真。

　　针对不同的应用场景，这套全系列螺栓模型可以适配不同的材料属性赋值，常规工况下默认匹配不锈钢材料的力学性能参数，在有高强度需求的重载连接场景，可以直接给对应规格的模型赋值合金钢的性能参数，不需要修改几何结构就能完成不同性能等级螺栓的选型校验。在做管路装配设计时，法兰连接用的螺栓需要匹配法兰的螺栓孔分布圆直径、孔位数量，直接从系列表中选取对应长度的螺栓，就能快速完成整圈法兰连接副的装配，不需要逐个核对每个螺栓的长度是否满足法兰厚度、垫片厚度、螺母厚度的总和要求，能有效减少选型阶段的尺寸核对工作量，避免出现螺栓长度选短无法锁紧、选长后螺杆端部顶碰其他部件的问题。
