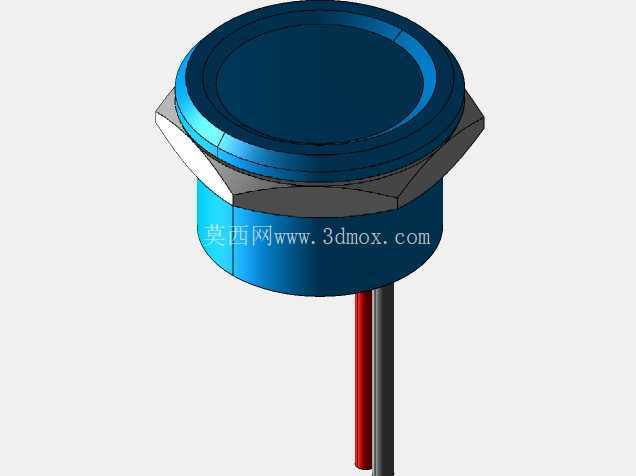

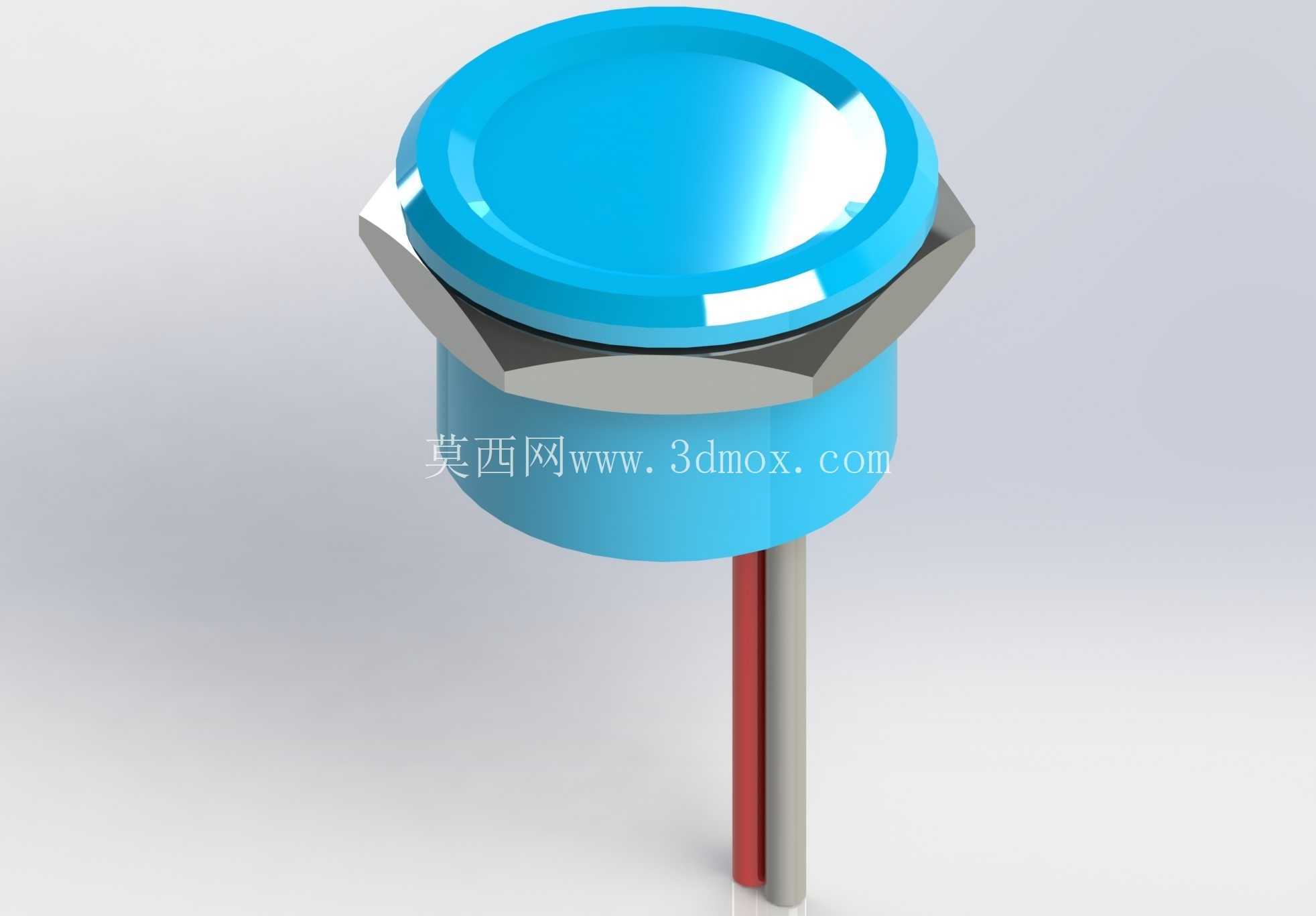

19毫米阳极氧化铝压电开关按钮结构设计

　　这款压电开关按钮的外壳采用阳极氧化铝材质加工，主体安装直径为19毫米，适配常规面板开孔尺寸，在户外设备、食品加工机械、船舶操控面板、高潮湿工况控制柜这类对防护等级有严苛要求的场景中适配性极强，IP68的防护等级意味着它可以在长期浸水、多粉尘冲刷的环境下稳定工作，不会因为外界水汽、粉尘侵入内部结构导致触发失效。从实际使用场景来看，这类压电开关和传统机械触点开关的核心差异在于没有物理接触的通断结构，依靠压电元件受压力产生的电荷信号导通场效应管实现通断控制，不存在机械触点磨损、氧化、接触不良的问题，在需要高频触发、长期免维护的设备上，使用寿命可以突破百万次级，远高于常规轻触开关的寿命阈值。

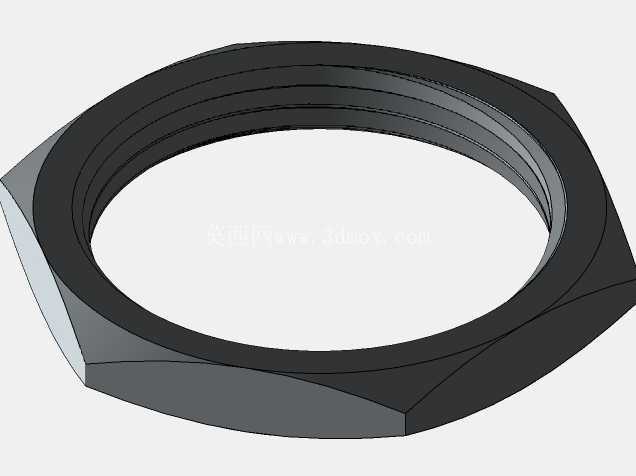

　　设计层面上，这款开关的出线仅设置两根导线，接线时无需区分正负极性，现场布线的容错率很高，不会因为接线时正负极接反导致元件烧毁，对于现场装配的电工来说，不需要额外核对极性标识，能大幅缩短柜内布线的耗时。头部的按钮帽做了圆润的倒角处理，按压时的触感反馈清晰，不会因为边缘棱角导致操作人员按压时出现硌手的问题，六角形的安装基座可以配合锁紧螺母实现面板的快速固定，安装时只需要在面板上开出对应直径的圆孔，从面板正面插入开关主体，背面拧上锁紧螺母即可完成固定，不需要额外设计复杂的安装卡扣或者固定支架，对于紧凑布局的操控面板来说，能有效节省内部的安装空间。

　　从电气参数适配性来看，这款开关支持5-24V交直流电压输入，适配绝大多数工业控制回路的电压等级，输入电流控制在2A以内，接触电阻低于100Ω，触发按压力在2至6N区间，既不会因为按压力过小导致误触发，也不会因为按压力过大造成操作人员长时间操作的手部疲劳，适合设备启停、模式切换、信号触发这类常规操控场景。阳极氧化的外壳处理工艺，除了提升金属表面的硬度、耐磨损性能之外，还具备优秀的抗腐蚀能力，在有弱酸碱腐蚀的化工车间、沿海高盐雾环境的户外设备上，外壳不会轻易出现锈蚀、表层脱落的问题，长期使用后外观依旧能保持整洁。

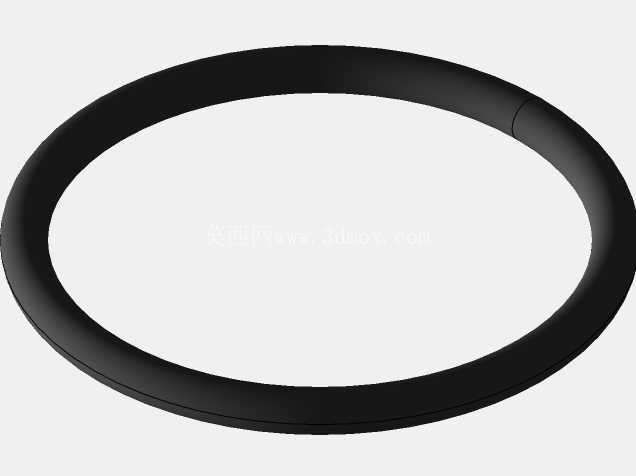

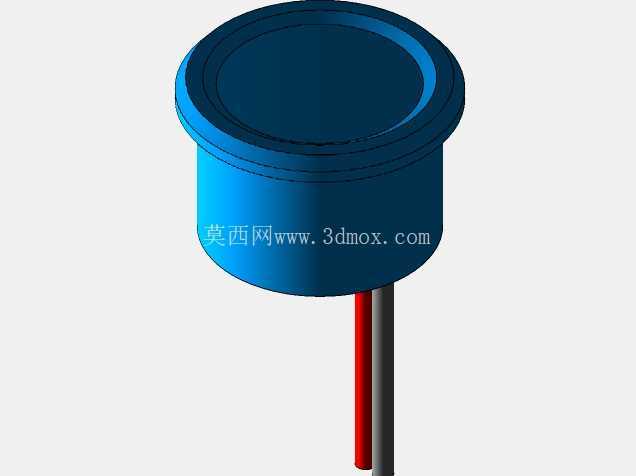

　　建模过程中需要重点关注几个尺寸边界：首先是主体安装柱的外径公差，需要和面板开孔尺寸做间隙配合设计，单边间隙控制在0.1毫米以内，既保证安装时可以顺利插入开孔，又不会因为间隙过大导致开关在面板上出现晃动；其次是六角基座的厚度尺寸，需要适配不同厚度的面板安装场景，锁紧螺母的螺纹行程要预留足够的调节量，覆盖1到5毫米厚度的常见面板材质，包括金属板材、工程塑料板材、玻璃钢面板等；按钮帽和主体基座之间的配合间隙要做均匀控制，间隙值控制在0.05毫米以内，同时要保证按压行程中不会出现卡滞，因为压电开关不需要长行程的机械位移，仅需要微小的按压形变即可触发信号，所以间隙控制既要满足防护要求，又要保证按压动作的顺畅。另外出线位置的线缆要做密封处理，和主体外壳的衔接位置要做灌封密封设计，保证IP68防护等级的实现，不会从线缆衔接位置渗入水汽。

　　在实际设备选型中，这类压电开关尤其适合用在经常需要水洗清洁的食品加工设备、户外露天的充电桩操控面板、船舶驾驶舱的操控台、矿井下的高粉尘设备控制柜这类场景，相比传统的橡胶密封按钮，它的金属外壳抗冲击能力更强，不会因为硬物磕碰导致外壳破损，同时无机械触点的结构不会因为长期使用出现触点氧化接触不良的问题，后期维护成本极低。设计建模时还要注意头部按钮帽的突出高度，突出面板的高度控制在合理范围，既方便操作人员按压识别，又不会因为突出过高导致搬运、操作过程中被意外磕碰触发误动作，按钮帽的蓝色阳极氧化表层也能起到醒目的标识作用，在密集排布的操控面板上可以快速识别开关位置。
