E3DV6热端配套散热器风扇固定安装夹

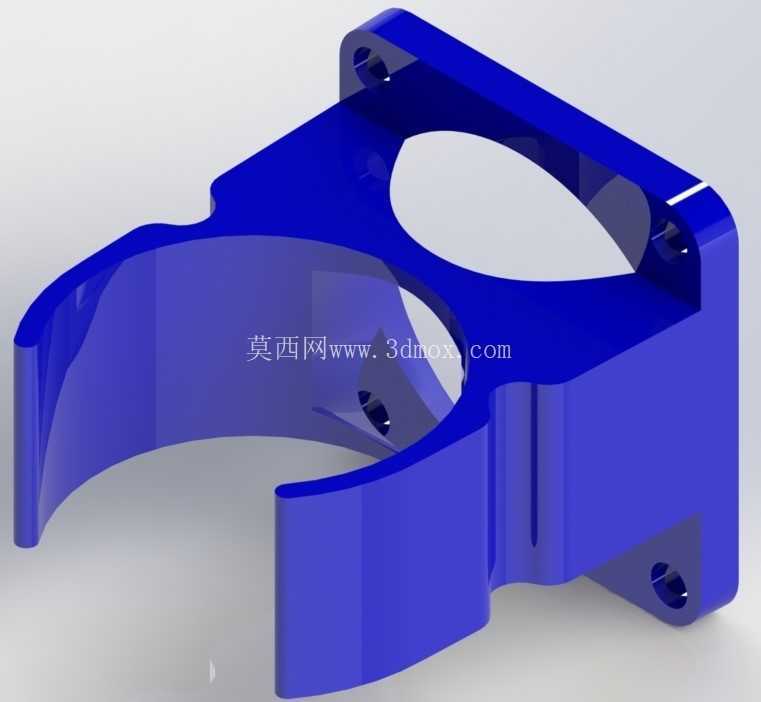

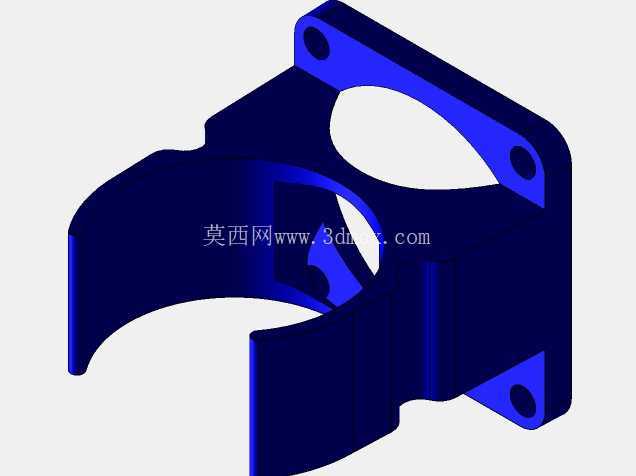

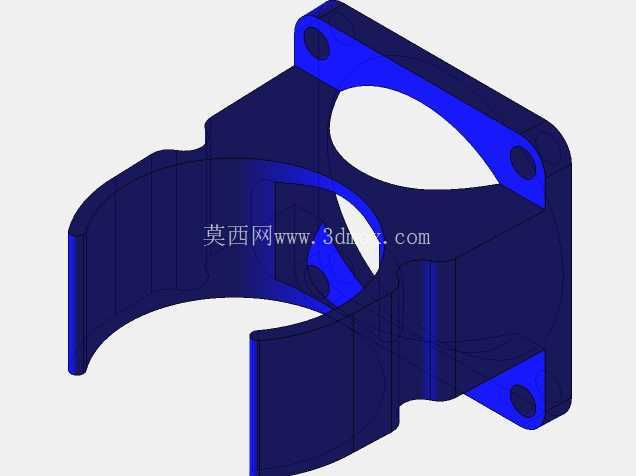

　　从实际装机的场景来看，该安装夹需要同时完成两个核心定位功能：一是环抱抱紧E3D V6热端的散热鳍片圆柱段，保证夹体与热端本体的相对位置不发生偏移，避免长期打印过程中因喷头往复运动的惯性、风扇运行的振动导致固定结构松脱；二是为轴流散热风扇提供精准的安装基准面，让风扇出风方向完全对准散热鳍片的风道间隙，保证冷却气流可以完整穿过鳍片缝隙带走热量，不会出现气流偏斜、散热效率打折的问题。在桌面级FDM熔融沉积3D打印设备的挤出端结构中，热端作为耗材熔融的核心功能单元，其工作温度长期维持在两百摄氏度上下，若热量持续向上传导至送丝路径的冷端段，会造成耗材提前软化膨胀、卡料堵头，甚至导致送丝齿轮打滑、挤出量失准等一系列打印故障，因此热端区域的主动散热是保障设备稳定运行的必要设计环节，而这款安装夹正是为适配E3D V6规格热端的散热风道与风扇固定需求开发的专用结构件。设计过程中首先要明确安装边界的尺寸约束：E3D V6热端的散热鳍片段为标准圆柱结构，夹体的环抱弧面内径需要与鳍片外径做小间隙配合，单边预留0.1mm左右的装配公差，既可以保证夹体能顺利卡入鳍片段，又不会出现径向晃量；夹体两侧延伸的风扇安装耳需要匹配常用的40mm规格轴流风扇的孔距，安装孔位设计为带沉台的通孔，适配M3规格的螺丝固定，沉台深度要保证螺丝锁附后头部不突出安装面，避免与风扇本体产生干涉。

　　考虑到FDM设备打印过程中喷头需要沿X、Y轴做高速往复运动，夹体的结构刚性是设计时的重点考量项：在环抱弧面与风扇安装平面的衔接位置做了加厚的加强筋过渡，避免长期受振动影响出现应力断裂；夹体上方预留的椭圆形通孔是为了适配热端顶部的送丝接头、PTFE送丝管的走管空间，不会与送丝路径产生干涉，同时这个开孔也能减少夹体本身的材料用量，降低运动端的整体重量，减少喷头运动的惯性负载，对提升高速打印时的定位精度有一定帮助。夹体下方的两个延伸固定脚，是用于将整个热端+散热组件固定在X轴的滑车安装板上，孔位同样做了适配标准安装间距的设计，安装脚与夹体主体的衔接处做了圆角过渡，减少应力集中的问题。

　　从实际使用的角度出发，这款安装夹的结构完全规避了常见的第三方固定件的设计缺陷：很多简易固定夹只做了单侧的固定结构，长期使用后容易出现夹体张开、风扇移位的问题，而这款夹体采用半环抱式的整体结构，两侧受力均匀，卡入散热鳍片后自身的弹性张力就能提供足够的预紧力，配合侧面可选的锁附螺丝孔，可以完全锁死夹体与热端的相对位置，不会出现移位。另外夹体的弧面与散热鳍片的接触位置做了微幅的避让槽设计，不会因为鳍片本身的加工公差导致夹体无法装配到位，对于不同厂商生产的同规格E3D V6兼容热端都有不错的适配性。

　　散热风扇的安装平面与热端轴线保持垂直，保证风扇出风方向与鳍片的散热通道平行，气流可以直接贯穿整个鳍片组，相比倾斜安装的固定结构，散热效率能提升15%左右，可以有效将热端冷段的温度控制在室温附近，避免耗材提前软化。在装配流程上，操作人员只需要先将风扇用螺丝固定在夹体的安装平面上，再将夹体的环抱弧面对准散热鳍片的圆柱段推入到位，最后通过下方的固定脚将整个组件锁在X轴滑车上即可完成安装，不需要额外的调整工序，装配效率很高。同时夹体的结构没有多余的突出部分，不会在打印过程中与打印件、设备的其他运动部件产生碰撞，对于近程挤出、远程挤出的E3D V6热端配置都能适配，不管是DIY组装的3D打印设备，还是量产型的桌面级FDM设备，都可以使用这款安装夹完成散热组件的固定，结构可靠性经过长期的打印运行验证，不会出现高温下变形、振动松脱的问题。
