3D打印机挤出机用黄铜驱动齿轮结构

　　在桌面级FDM熔融沉积3D打印设备的送料单元中，挤出驱动齿轮是直接决定送料稳定性的核心传动零件，其啮合精度、表面滚花处理效果、安装同轴度会直接影响耗材进给的均匀性，最终反映在打印件的层纹一致性、填充密度与成型精度上。这类驱动齿轮的核心作用，是通过外圆周的滚花齿面与热塑性耗材表面形成足够静摩擦力，在步进电机输出的扭矩作用下，将耗材以稳定的线速度推送至热端熔融腔，避免送料打滑、耗材啃削、进料卡顿等常见打印故障。

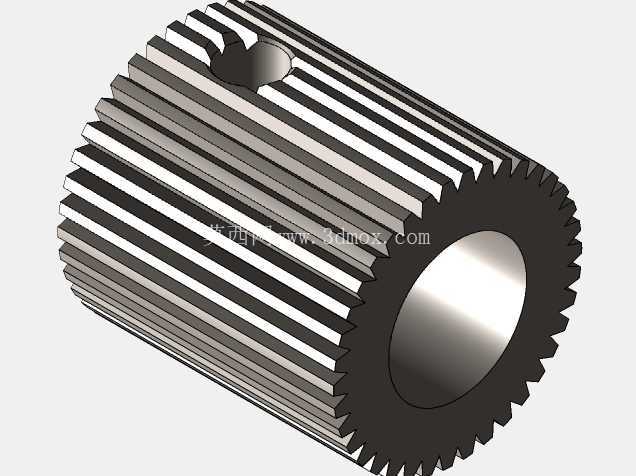

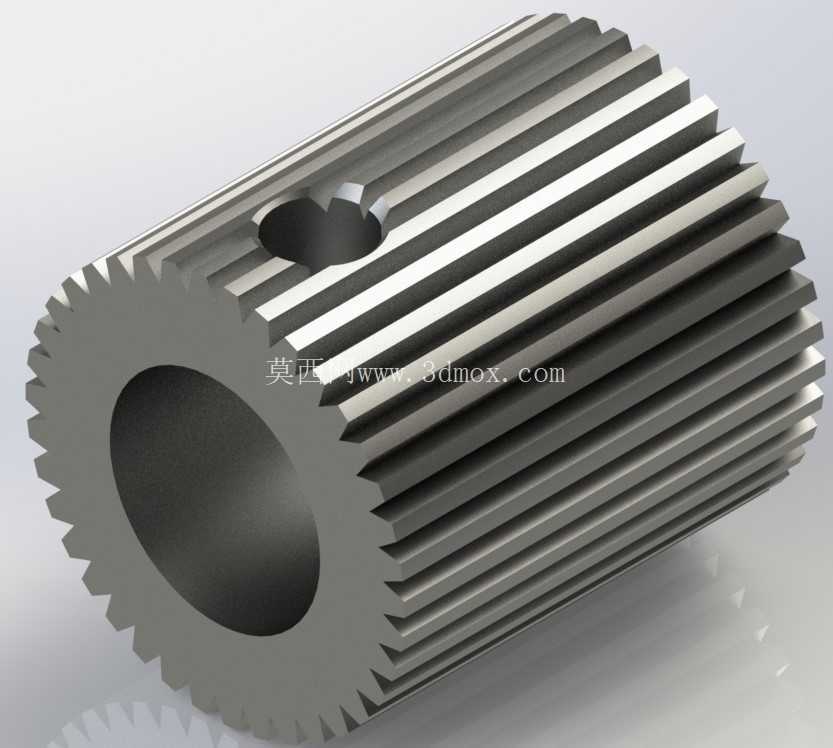

　　从实际应用场景来看，这类驱动齿轮适配目前市场保有量极高的CR-10系列桌面级FDM设备，同时可兼容多数采用鲍登送料、近程送料结构的DIY改装3D打印机，针对1.75mm直径的常规PLA、ABS、PETG等打印耗材做了啮合参数优化，相比普通光面送料轮，滚花结构可以在不过度切削耗材表面的前提下提供足够握持力，减少耗材碎屑产生，降低送料通道堵塞的概率。设计过程中优先考虑了安装适配性与传动可靠性，齿轮内孔设置了两种常规安装孔径规格，分别适配8mm输出轴的常规挤出电机与5mm输出轴的紧凑型减速挤出电机，内孔侧壁预留的紧定螺钉孔位，可在安装时通过顶丝实现与电机输出轴的周向固定，避免传动过程中出现齿轮空转、相位偏移的问题。

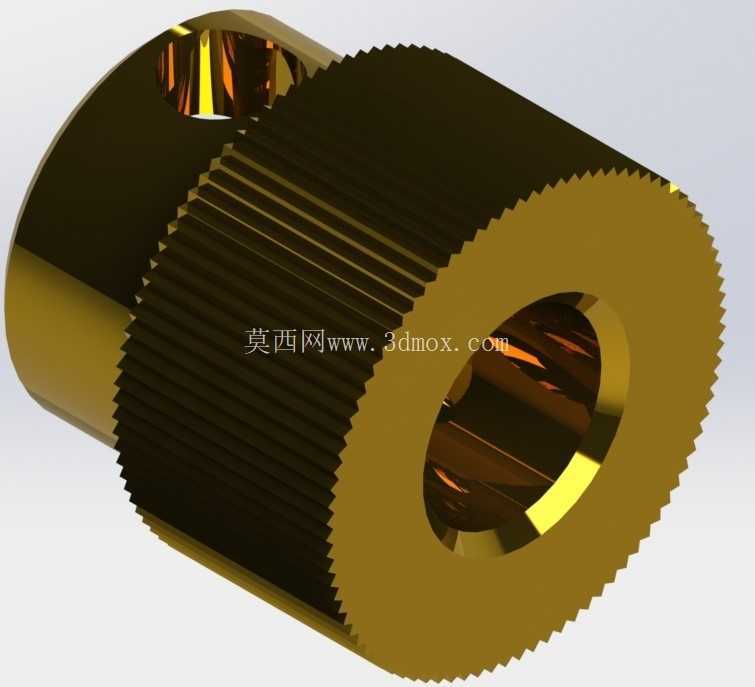

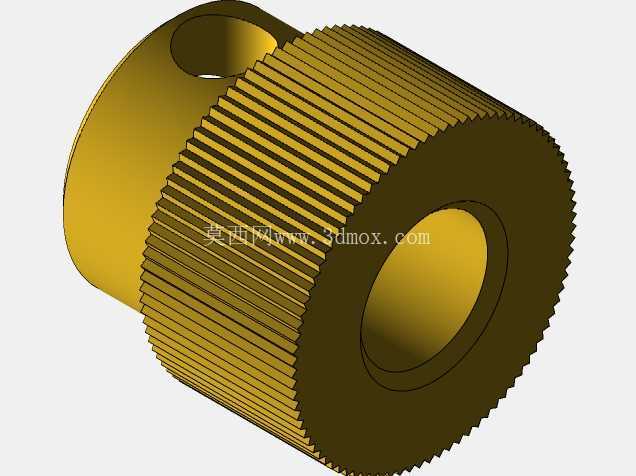

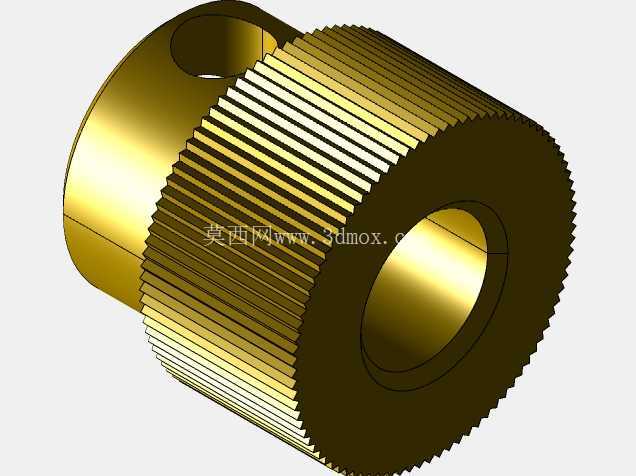

　　尺寸设计上充分考虑了现有挤出机构的安装边界，齿轮总宽度控制在10.5mm，可直接适配绝大多数现成挤出机的安装腔体，无需额外修改支架结构；滚花啮合段的外径设置为11.2mm，滚花段有效宽度为6mm，这个宽度参数既保证了与耗材的接触啮合长度足够提供稳定摩擦力，又不会因过宽导致耗材定位偏移，确保耗材始终处于送料通道的中心轴线位置。材质选用黄铜作为加工基材，一方面黄铜具备良好的自润滑特性，长期与耗材摩擦过程中不会出现过度磨损导致滚花齿形变钝的问题，另一方面黄铜的切削加工性能优异，可实现更高精度的滚花齿形加工，齿形边缘无毛刺，不会在送料过程中刮削耗材表面产生多余碎屑。

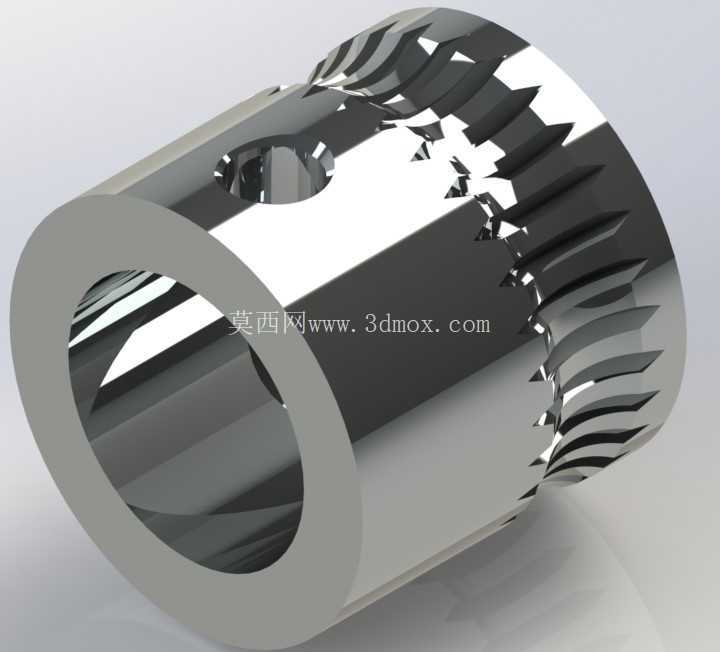

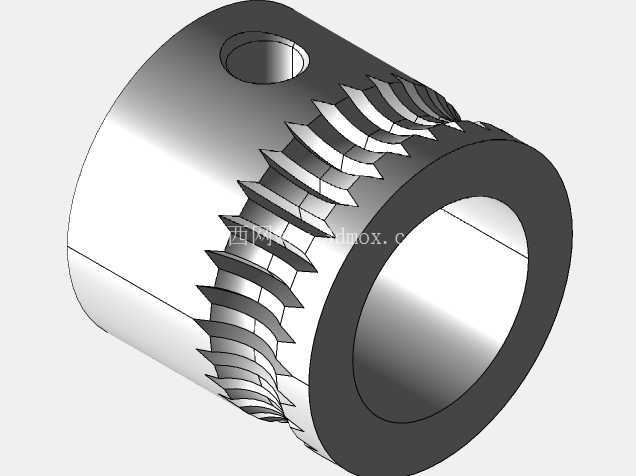

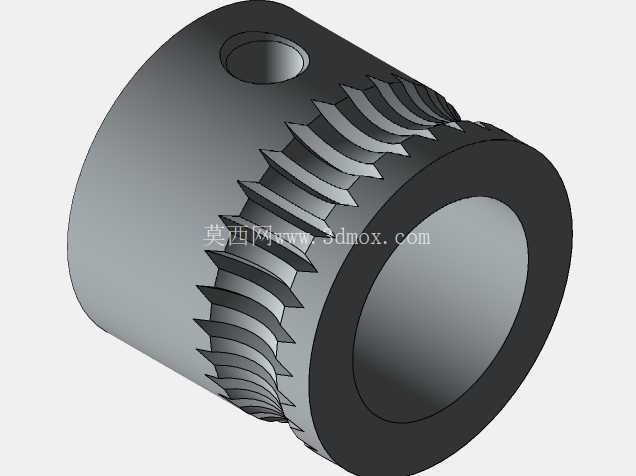

　　结构设计上做了针对性的细节优化，齿轮内孔与外圆的同轴度公差控制在0.02mm以内，确保高速转动过程中无偏心晃动，避免送料速度出现周期性波动；滚花齿采用斜向排布的细密齿形，相比直纹滚花，斜纹结构可以在耗材进给过程中形成连续的啮合接触面，不会出现齿形间隙导致的送料脉动，进一步提升送料的平顺性。安装时需要注意，齿轮的啮合段需要与挤出机的从动压轮位置对齐，压轮的压紧力需要调整至合适区间，压力过大会导致耗材被压变形影响进料顺畅度，压力过小则会出现打滑送料不足的问题，齿轮端面与挤出机支架侧壁需要预留0.1-0.2mm的间隙，避免转动过程中出现摩擦卡滞。

　　在设备长期运行过程中，这类黄铜驱动齿轮的维护成本极低，仅需要定期清理齿缝中残留的耗材碎屑即可，无需额外添加润滑脂，避免润滑脂沾染耗材导致打印件出现层间结合不良的问题。针对近程挤出的轻量化改装需求，该齿轮的重量经过优化，在保证结构强度的前提下尽可能减少转动惯量，可提升挤出电机的动态响应速度，在打印过程中实现更精准的回抽控制，减少打印件的拉丝、漏料缺陷。对于3D打印设备的DIY改装用户与设备维护人员来说，这类标准化尺寸的驱动齿轮可以直接替换原有磨损的送料轮，无需重新设计加工挤出机构的其他部件，大幅降低设备维护与改装的成本与周期。
