小功率多晶硅太阳能供电板结构设计

　　这款小规格多晶硅光伏板的三维结构，是针对户外低功耗传感节点、小型离网储能装置的供电需求做的适配设计，日常做野外环境监测设备、户外小型物联网终端的结构选型时，这类小功率光伏板是最常用的自供电方案，不需要额外布设供电线路，只要有日照条件就能持续为后端储能单元补能，解决偏远点位、移动监测设备的供电难题。

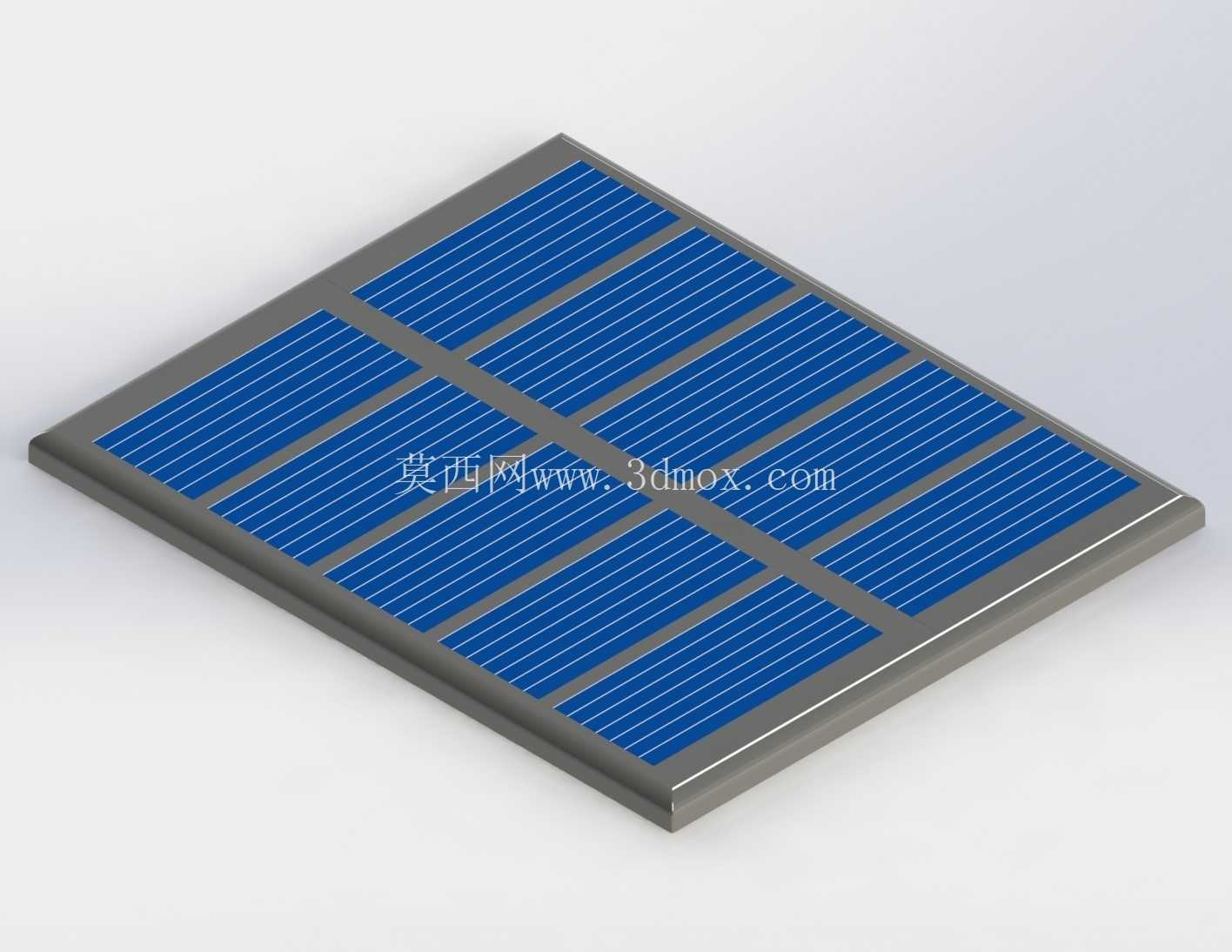

　　从结构设计逻辑来看，这款光伏板采用了9片独立多晶硅电池片的串并布局，单块电池片的栅线走线做了等间距排布，尽可能降低栅线对受光面的遮挡，每片电池片之间预留了均匀的串焊间隙，既满足焊接工艺的操作空间，也避免热胀冷缩过程中电池片相互挤压产生隐裂。外围封装边框做了微倒角处理，边框高度略高于电池片表面，形成一圈防护凸边，既可以在安装堆叠时避免表面钢化玻璃被刮花，也能在灌封封装胶时形成容胶槽，防止胶体外溢影响外观平整度。

　　实际选型应用时，这款光伏板的输出特性刚好匹配3V级超级电容、小型磷酸铁锂储能单元的充电需求，开路电压接近3V，峰值输出电流200mA，在正午直射光照条件下，不需要额外加升压电路就能直接为后端储能单元补能，简化了外围供电电路的设计复杂度。做结构安装边界设计时要注意，这款光伏板的整体外形为矩形薄片状结构，厚度方向尺寸极小，背部预留了两个对称的安装定位孔位，可以通过M2规格的螺丝直接固定在设备外壳表面，也可以搭配背胶直接粘贴在平整的安装面上，安装时要注意在光伏板背部预留1mm左右的空气间隙，避免设备运行产生的热量直接传导到电池片上，高温会导致光伏板转换效率下降，长期高温工作还会加速封装材料老化。

　　在户外长期使用的场景下，这款光伏板的表面封装采用高透光钢化玻璃，边框做了圆角过渡，没有尖锐棱角，避免安装维护过程中划伤操作人员。设计时特意将输出电极的接线端设置在板体背部的侧边位置，接线端做了内凹处理，焊接导线后不会突出板体背部平面，不会影响板体的平贴安装，同时接线端周边预留了点胶槽，焊接完成后可以打密封胶做防水处理，满足IP65级别的户外防水要求，应对雨天、凝露等恶劣工况不会出现电极短路问题。

　　针对实际使用中可能出现的遮挡问题，这款光伏板的电池片排布做了分区优化，即使板体边缘有小部分被遮挡，也不会导致整板输出完全中断，搭配后端的理想二极管防反灌电路，可以避免光照不足时储能单元的电流反向倒灌损坏电池片，这也是小型离网光伏供电设计中最容易被忽略的细节——很多新手做结构设计时只考虑光伏板的安装固定，忽略了防反灌电路的布局空间，导致实际使用时出现暗电流损耗，甚至反向击穿电池片。

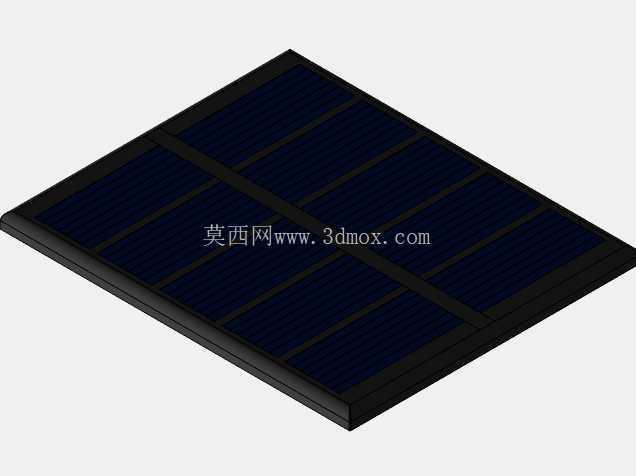

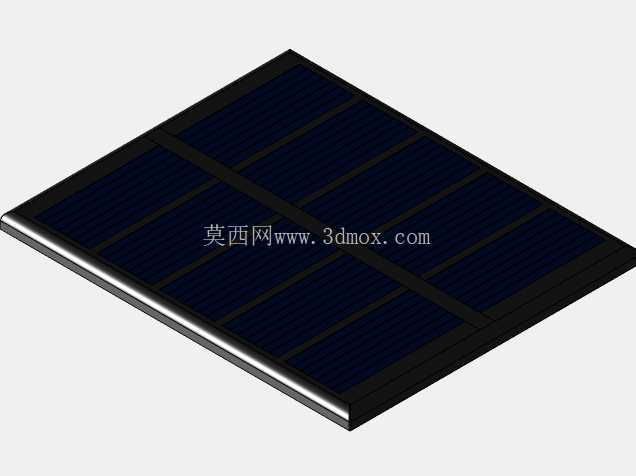

　　做三维建模时，这款模型还原了电池片表面的栅线细节、边框的倒角特征、背部的安装孔位与接线端结构，导入装配环境后可以直接做安装干涉检查，不需要再额外做结构简化，能直接用于小型户外设备的整机装配验证，核对安装间隙、走线空间是否满足设计要求，避免开模或者打样后出现安装干涉的问题。在做低功耗户外设备的结构方案时，这类小功率光伏板的选型直接决定了设备的长期运行可靠性，建模时准确还原外形尺寸与安装边界，能提前发现安装位与周边结构的冲突问题，比如是否会遮挡设备的传感器探头、是否会影响设备外壳的开合维护，这些细节都需要在三维设计阶段就验证到位，减少后期样机迭代的次数。
