5W-20W规格IP67防护太阳能接线盒结构

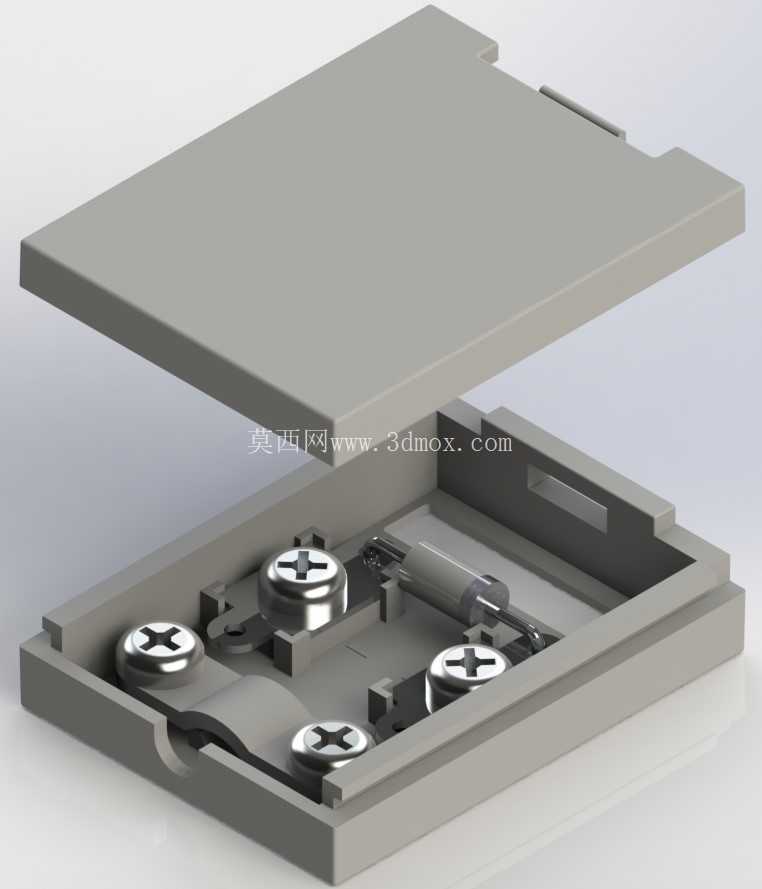

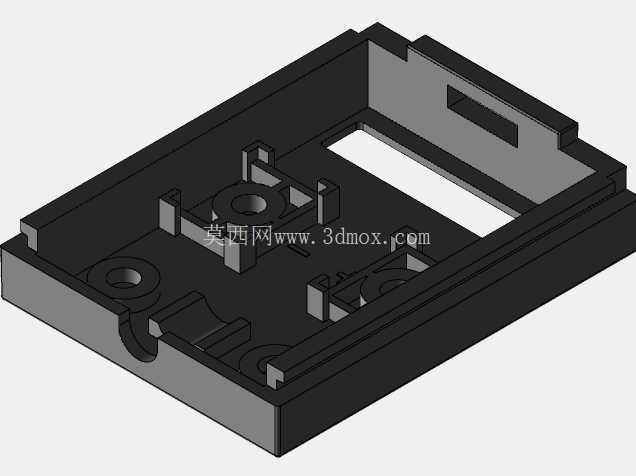

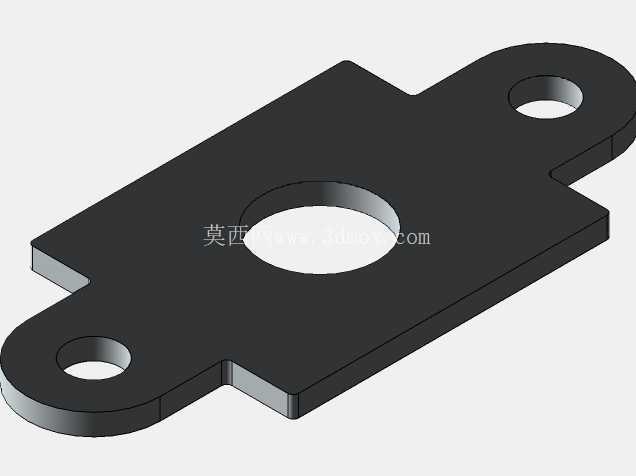

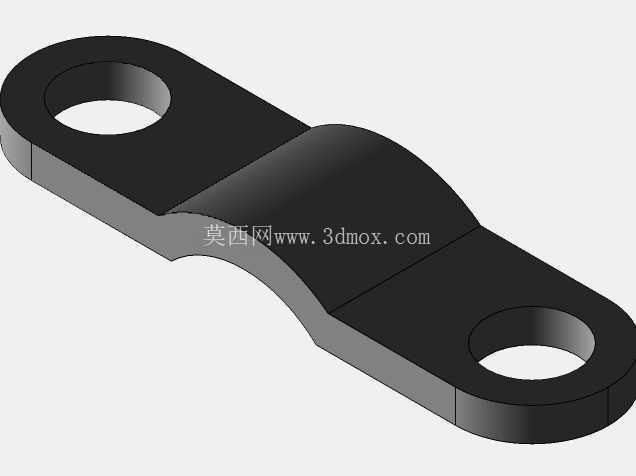

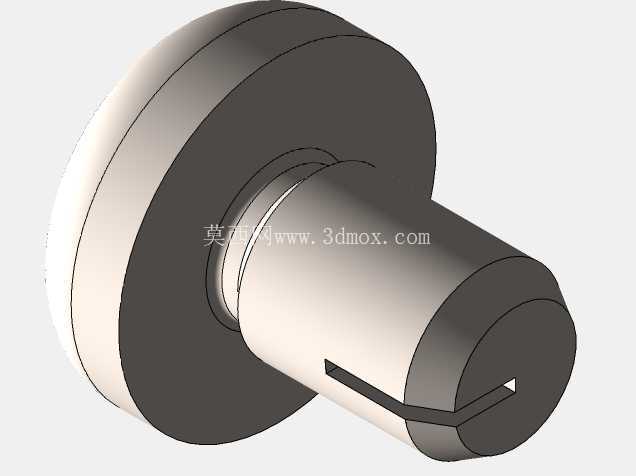

　　在分布式户用光伏、小型离网太阳能供电系统的现场施工环节，接线盒是光伏组件输出侧的核心衔接部件，这款适配5W-20W功率段组件的接线盒，主要作用是在电池板与外部输电电缆之间建立可靠的电气连接通路，同时隔绝户外复杂环境对内部导电结构的侵蚀，避免组件因局部漏电、水汽侵入出现功率衰减甚至失效的问题。从结构拆解视图能看到，整个盒体采用上下扣合的装配形式，下壳作为承载基体，预留了四个十字盘头螺丝的安装柱位，内部的导电铜片通过定位卡槽直接嵌装在壳体内壁的凸台上，不需要额外的紧固件固定，装配时可以直接将旁路二极管卡接在铜片的预留卡槽内，省去了焊接工序，能有效提升产线的装配效率。

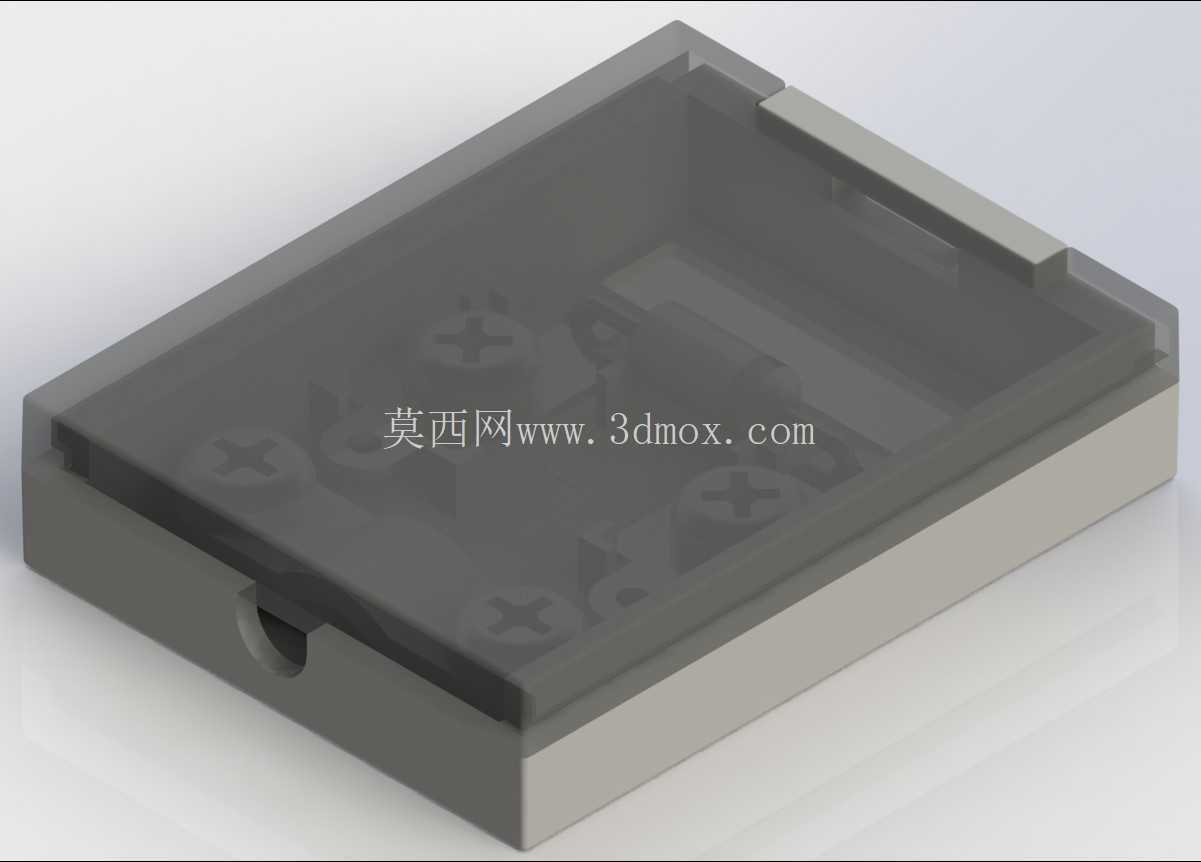

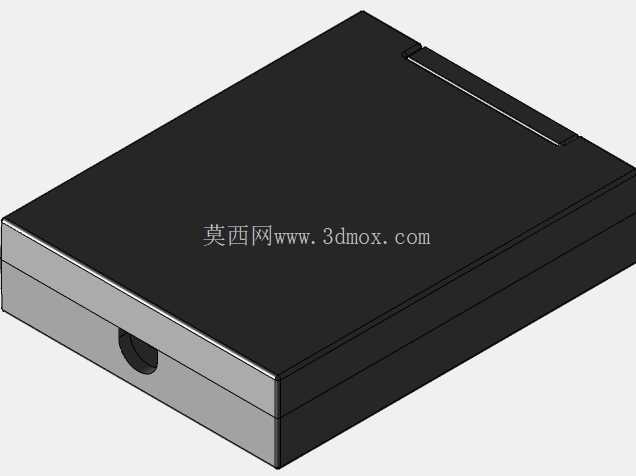

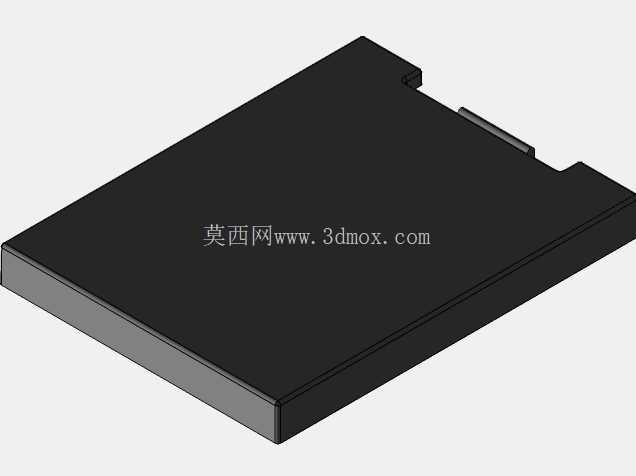

　　上盖与下壳的配合面做了整圈的止口结构，虽然没有额外设置O型圈安装槽，但依靠塑料盖体与壳体配合面的过盈贴合，加上安装后边缘涂覆的密封胶层，可以达到接近IP67的防护等级，能够阻挡日常降雨、凝露产生的水汽进入盒体内部，避免内部金属导电件出现氧化锈蚀的问题。实际选型安装时需要注意，这款接线盒的整体外形为扁平矩形结构，厚度控制在较低的区间，安装时直接贴合在光伏组件背板的出线位置，不会额外增加组件的整体厚度，适配边框厚度较薄的小组件安装需求，四个安装孔位的间距匹配常规小功率组件背板的预留安装点位，不需要额外在背板上打孔，避免打孔造成的背板隐裂、渗水隐患。

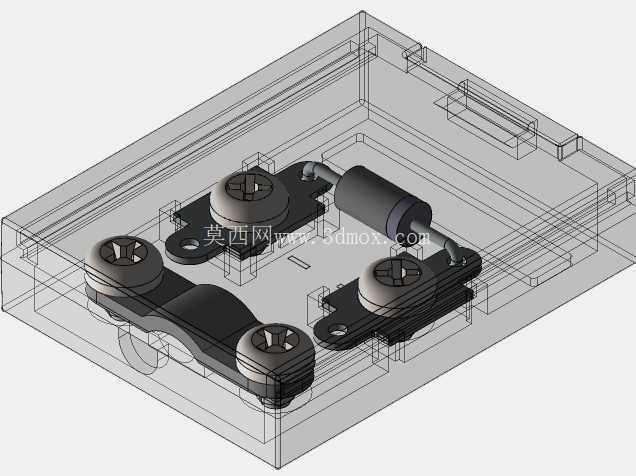

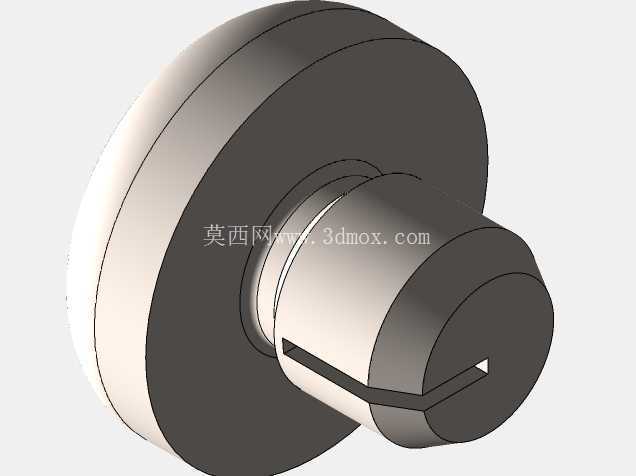

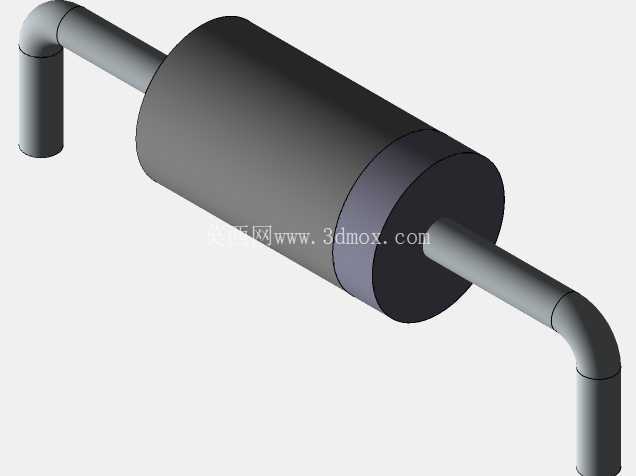

　　内部的导电通路设计上，四个接线端子分别对应组件内部的电池串引出线，旁路二极管直接跨接在相邻的端子之间，当组件局部出现遮挡时，二极管可以及时导通旁路掉被遮挡的电池串，避免热斑效应烧坏电池片，端子的压线结构采用刺破式压接设计，电缆剥线后直接插入端子卡槽，拧紧上方的十字螺丝即可完成线缆固定，不需要额外压接冷压端子，现场施工时不需要携带专用压接工具，能大幅缩短户外接线的作业时间。盒体材质选用耐候性改性ABS塑料，添加了抗UV助剂，长期暴露在户外紫外线照射环境下不会出现快速脆化、开裂的问题，能够适应-40℃到85℃的工作环境温度范围，覆盖国内绝大多数地区的户外使用场景。上盖的边缘做了斜向导向结构，扣合时可以顺着导向斜面滑入下壳的止口内，装配时不需要反复对位，按压到位即可听到卡扣卡合的提示音，能避免人工装配时出现扣合不到位导致的密封失效问题。在小型太阳能路灯、庭院光伏供电系统、便携式光伏充电板的配套应用中，这款接线盒的小尺寸设计不会占用组件背面过多的安装空间，扁平的外形也不会在组件收纳时出现凸起硌伤背板的问题，内部的导电件采用镀锡铜材质，接触电阻低，长期通电时不会出现局部过热的问题，适配5W到20W功率段组件的最大输出电流，不会出现载流不足导致的发热烧毁问题。

　　设计阶段针对小功率组件的使用场景做了结构简化，去掉了大规格接线盒上冗余的散热结构、多余的接线位，在保证电气性能、防护性能满足使用要求的前提下，尽可能压缩了盒体的整体体积，降低了单套产品的材料成本，同时也减轻了组件背板的附加载荷，避免长期使用过程中接线盒自重导致的背板脱胶问题。安装边界上，接线盒的出线端预留了两个电缆穿线孔，适配常规线径的光伏专用电缆，穿线孔内部做了锥形密封结构，电缆穿入后拧紧外侧的防水锁紧螺母即可抱紧电缆外皮，形成可靠的线缆密封，避免水汽顺着电缆外皮间隙渗入盒体内部。内部的螺丝安装柱做了加强筋结构，拧紧安装螺丝时不会出现柱体开裂的问题，能够承受0.5N·m的拧紧力矩，满足现场施工的扭力要求，不会因为螺丝拧得过紧导致壳体损坏。
