F4050型变面积式玻璃转子流量计结构

　　这款变面积式流量测量装置，无需外接电源或电子信号采集模块即可完成流体流量的直观读取，在中小管径的低压流体输送管路中应用十分广泛，常见于实验室纯水回路、小型化工加药管线、气动系统支路流量监测、水处理设备预处理段流量指示等场景，安装位置通常选在管路竖直段，保证流体自下而上流经测量管段，避免倾斜安装带来的浮子受力偏移，确保读数偏差控制在工程允许范围内。

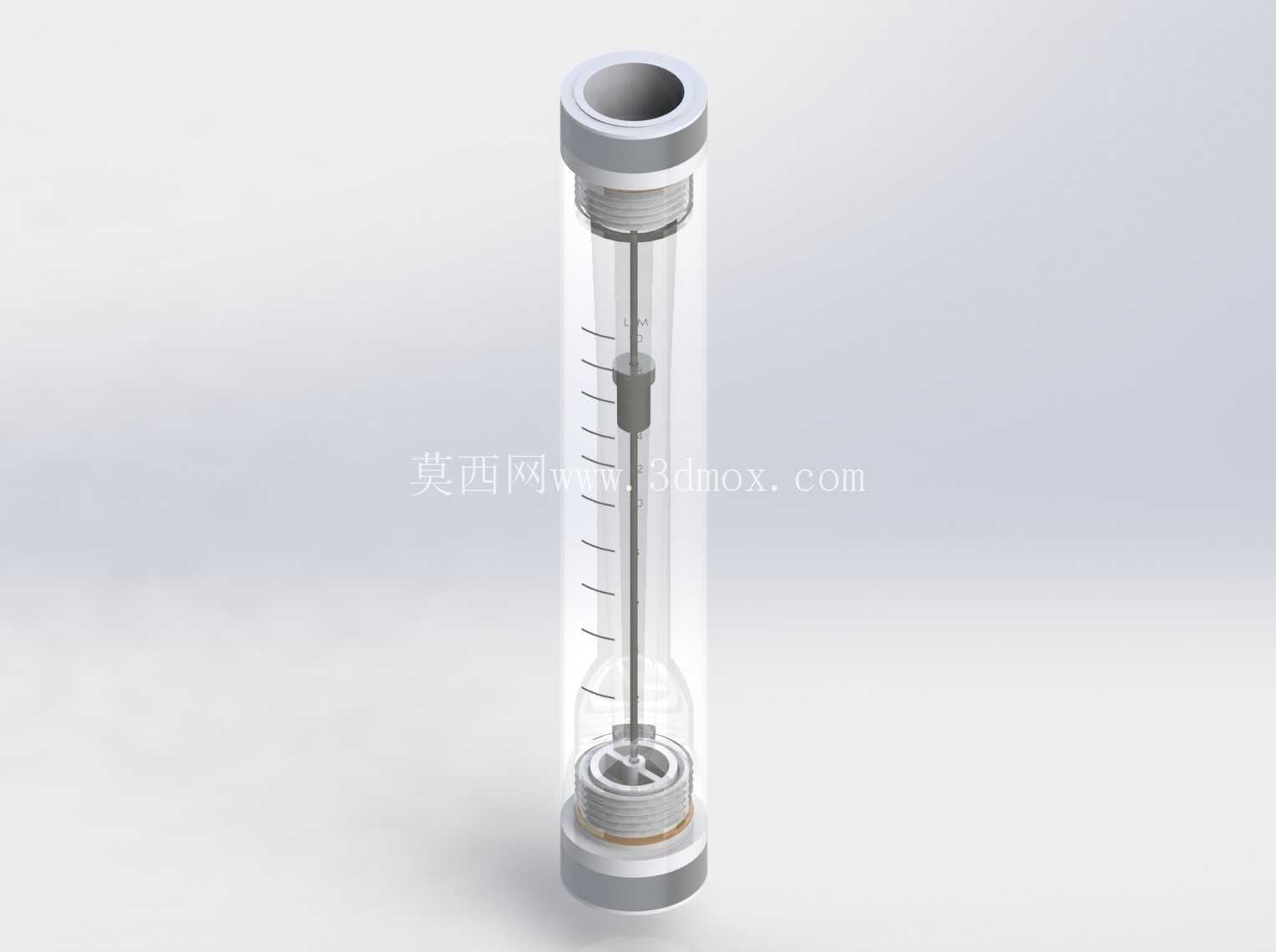

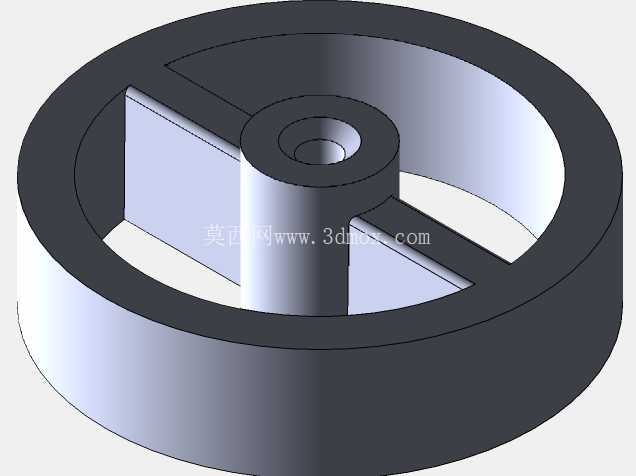

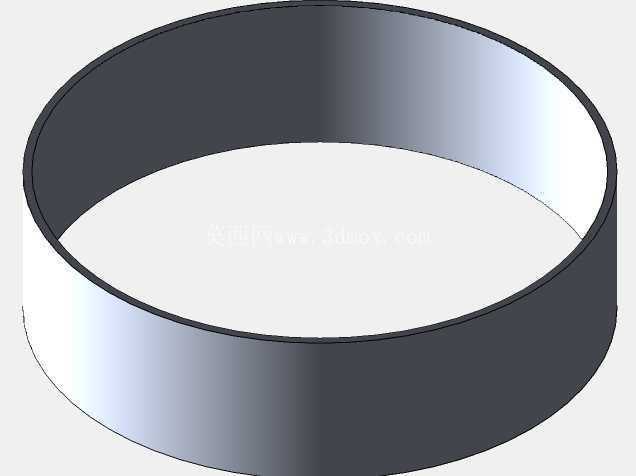

　　装置核心测量段采用透明硬质玻璃管作为主体承压与观测结构，玻璃管外壁直接蚀刻有均匀分布的流量刻度线，无需额外加装刻度标尺，观测时直接对齐管内浮子的上沿位置即可读取对应流量值，玻璃管两端通过金属压盖与密封件配合锁紧，下端为流体流入端，内置浮子限位与导向结构，避免大流量冲击下浮子脱出测量区间，上端为流体流出端，设置限位挡块防止浮子被流体顶至管端造成卡滞。管内的测量浮子为金属材质，上部带有锥形导流结构，下部带有导向杆插入下端的导向孔内，保证浮子在流量变化时始终沿管轴方向上下移动，不会出现偏斜卡阻的情况，浮子的重力与流体向上的推力平衡时，其停留位置对应的刻度即为当前工况下的流量值。

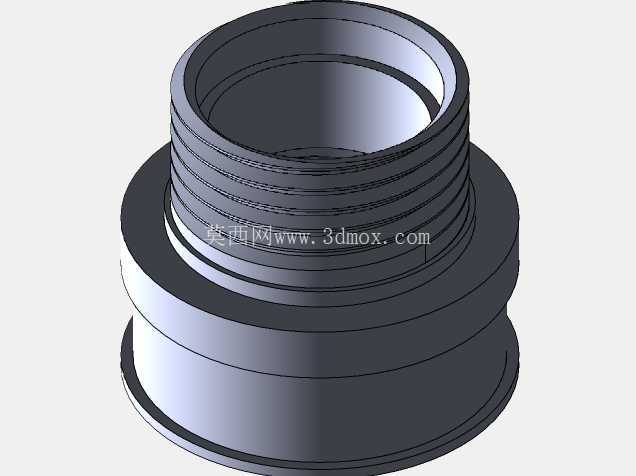

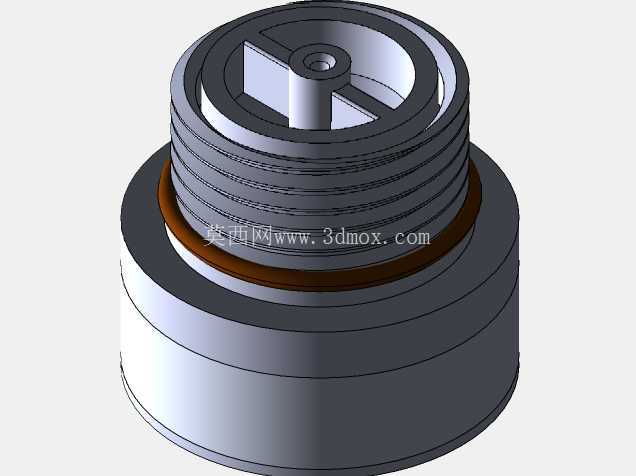

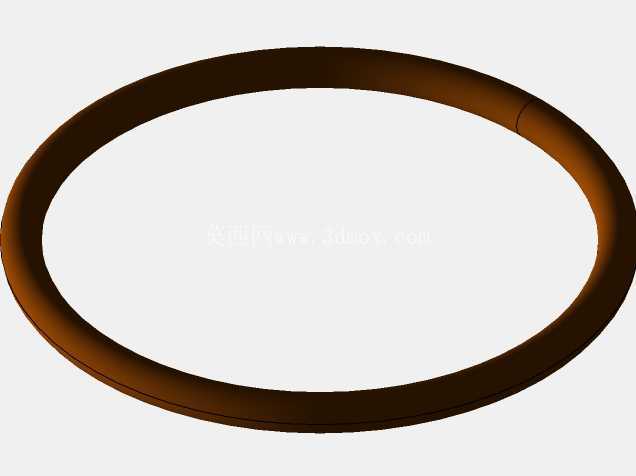

　　结构连接部分针对公制安装场景做了适配调整，将两端连接螺纹的参数调整为公制标准规格，螺纹段的长度、牙型公差均匹配常用公制管路连接件的安装要求，端盖压紧密封面的尺寸也对应做了修正，避免英制转公制安装时出现密封面错位、螺纹啮合长度不足的问题，安装时无需额外配置转换接头，可直接与同规格公制螺纹管路对接，密封件可根据输送介质的特性选配丁腈橡胶、氟橡胶等不同材质，满足水、低压空气、弱腐蚀性液体等不同介质的密封需求。

　　从安装边界来看，该流量计整体为细长竖直结构，安装时需要预留足够的竖直直管段，上游直管段长度不小于5倍管路通径，下游直管段长度不小于3倍管路通径，避免管路弯头、变径、阀门等扰流件带来的流场紊乱影响测量精度；玻璃管段为外露观测结构，安装位置需要避开硬物碰撞区域，若安装在易受磕碰的场景需要额外加装透明防护套，同时要保证观测侧无遮挡，方便运维人员直接读取流量数值。整体结构没有复杂的运动部件，浮子与导向杆的配合间隙经过合理设计，不会因为流体中的微小杂质出现卡滞，日常维护仅需定期拆开端盖清理玻璃管内壁与浮子表面的结垢即可，无需复杂的校准操作，只要安装时保证竖直状态，测量精度即可满足常规工业场景的监测需求。

　　在建模过程中，重点还原了玻璃管的刻度分布、浮子的锥面角度、两端螺纹的牙型细节以及密封槽的尺寸参数，玻璃管的壁厚按照常规承压要求做了等比例还原，端盖的压紧台阶与玻璃管端面的配合间隙也做了准确呈现，导向杆与下端导向孔的配合公差按照小间隙滑动配合设置，既保证浮子移动顺畅，又不会出现过大的径向晃动，所有连接部位的倒角、退刀槽等工艺细节都按照实际机加工要求做了还原，可直接用于教学演示、管路系统虚拟装配、设备选型展示等场景，帮助设计人员直观了解该类流量计的结构组成与安装要求，在管路布局时提前预留安装空间与操作维护空间，避免后期安装时出现干涉问题。
