小型咖啡豆研磨处理机架结构设计

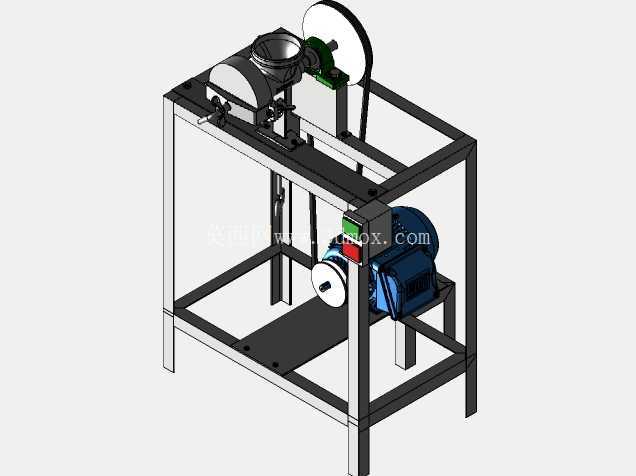

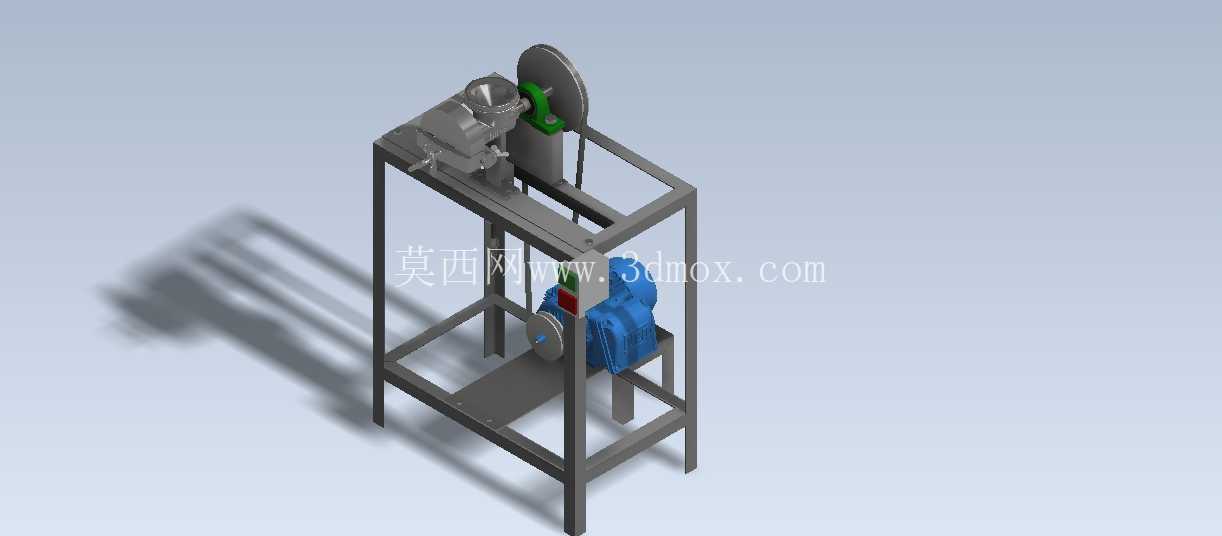

　　这套结构针对小型咖啡加工场景设计，适配精品咖啡馆、小型咖啡豆加工工坊的现磨处理需求，区别于工业化大规模研磨产线，整体结构偏向小批量、灵活作业的使用场景，可满足单批次小分量咖啡豆的研磨处理，适配门店现制咖啡的原料制备环节，也可用于小型咖啡豆烘焙工作室的样品研磨测试作业。从结构布局来看，整体采用方管焊接搭建的立式框架作为承载主体，框架型材选型兼顾结构刚性与轻量化需求，底部预留了动力组件的安装位，上部设置研磨执行机构的安装支座，中间通过传动连杆组件连接手动驱动轮与下部动力单元、上部研磨头，形成完整的动力传递路径。

　　设计过程中优先考虑了作业操作的人机工程性，手动驱动轮的安装高度适配成年操作人员站立操作的施力角度，无需过度抬臂或弯腰即可完成驱动操作，降低长时间作业的疲劳感。研磨机构的进料斗设置在机架上部靠前位置，投料时无需探身，研磨后的出料位置预留了接料容器的放置空间，可适配常规规格的咖啡粉接料罐，避免出料过程中粉料撒漏。机架的底部支撑脚做了平整化处理，可直接放置在平整的操作台面上，也可通过预留的安装孔位固定在专用工作台面上，作业过程中不会因为手动施力出现机架晃动偏移的问题，整体安装边界控制在0.6米见方的台面范围内，高度约1.1米，不会占用过多的操作空间，适配小型门店紧凑的后厨操作区布局。

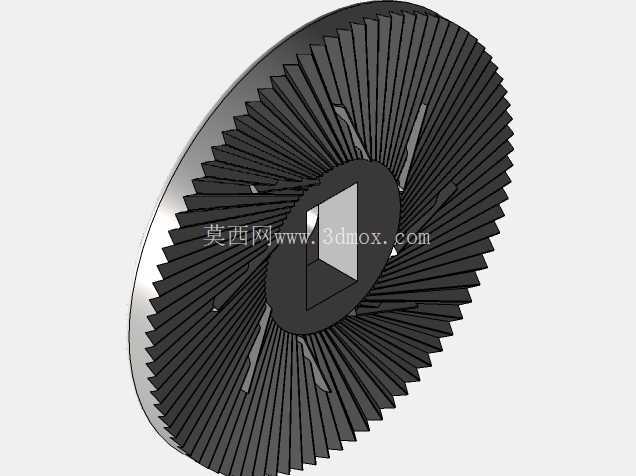

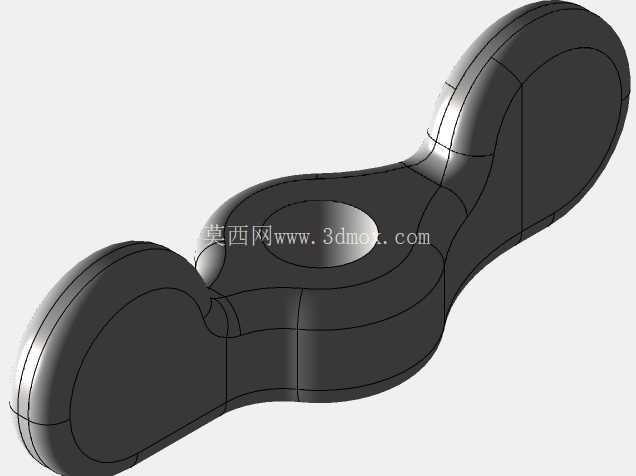

　　传动结构采用曲柄连杆搭配带轮的组合形式，手动驱动轮的转动通过连杆转化为往复动力，再通过带轮传递至研磨辊组件，传动比设置匹配咖啡豆研磨所需的转速区间，避免转速过快导致研磨过程中咖啡豆发热影响风味，也不会因为转速过低导致研磨效率不足，单批次100克咖啡豆的研磨时长可控制在合理作业区间内。研磨组件的间隙调整结构预留了调节位，可通过调整研磨辊的间距实现不同粗细度的咖啡粉制备，适配手冲、意式、法压等不同咖啡制作方式的粉料粒度需求，调整操作无需拆解整体机架，仅通过外部的调节旋钮即可完成档位切换。

　　机架的焊接位置做了应力释放处理，焊接后进行整体校形，保证各安装面的平面度与安装孔的同轴度，避免传动过程中出现卡滞、异响的问题，所有转动配合位置都预留了润滑脂加注空间，日常维护时可直接在外部完成润滑保养，无需大面积拆解结构。上部的研磨腔体采用快拆结构设计，需要清洁腔体内部残留的咖啡粉时，可快速拆卸腔体盖板，完成清洁后快速复位，满足食品加工场景的日常清洁卫生要求。动力部分除了适配手动驱动模式外，下部的安装位也预留了电动驱动组件的加装空间，后续如果需要提升作业效率，可直接加装适配的减速电机组件，无需改动整体机架结构，即可实现手动、电动两种驱动模式的切换，提升结构的场景适配性。整体结构的受力路径经过优化，手动施力的载荷、研磨过程的反作用力都通过框架型材直接传递至底部支撑面，不会在局部连接位置形成应力集中，长期使用不会出现框架变形、连接位置松动的问题，各部件的安装定位都设置了定位止口，装配时可快速完成对位，降低装配调试的难度，也方便后续易损部件的更换维护。
