直插式5800B型LED光电管结构设计

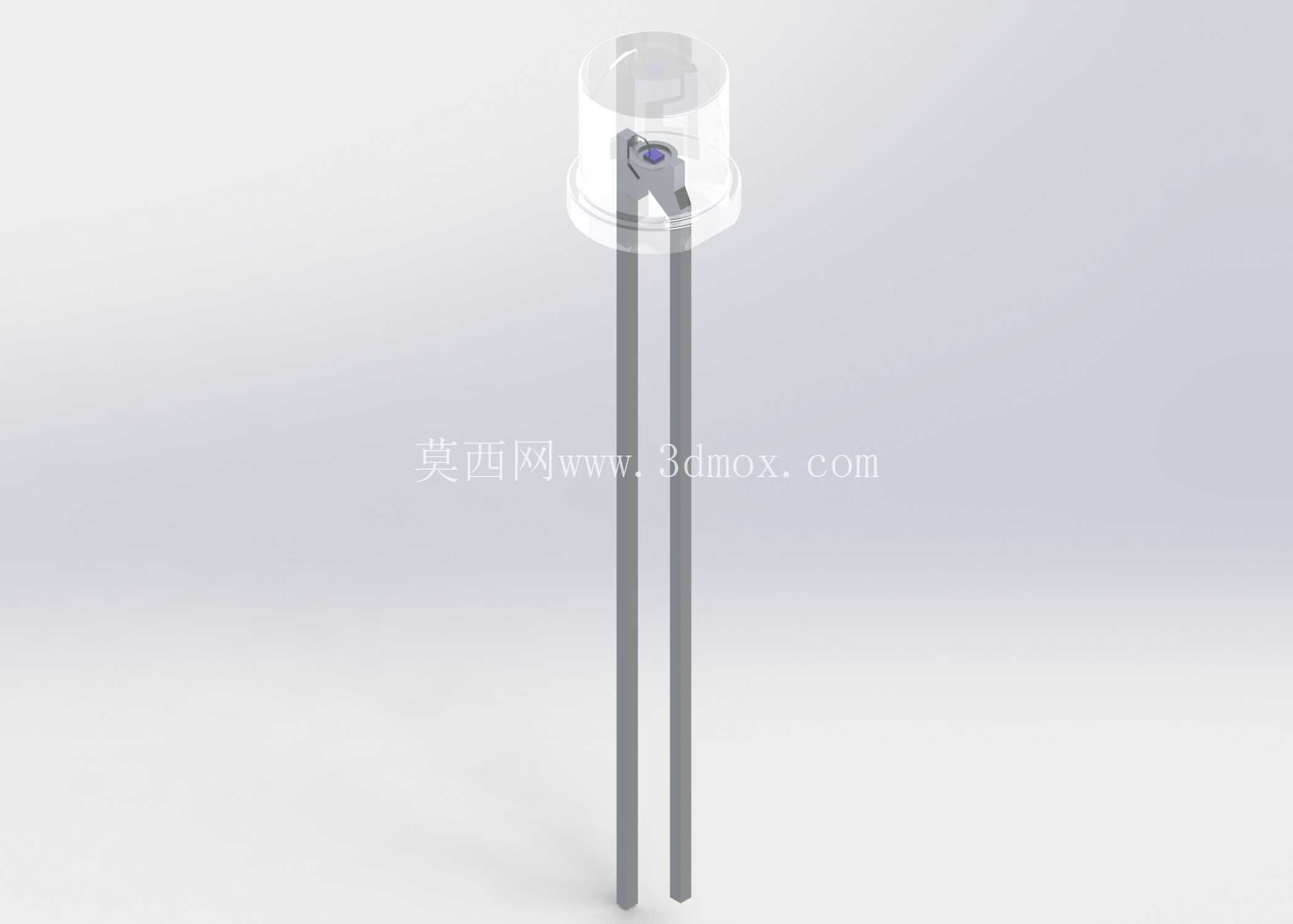

　　这款直插封装的光电检测元件，在工业自动化光检工位、消费类电子光感触发模块、小型光伏辅件检测回路里都有极高的适配性，很多做小型设备光触发回路的工程师，在选型时经常会碰到常规光敏电阻一致性差、温漂大的问题，这款元件的设计初衷就是作为常规光敏电阻的替代方案，在环境光检测、物体遮挡触发、光强阈值判断的场景下，能提供更稳定的输出特性。从结构设计上看，元件采用标准的5mm直径直插环氧封装，头部是半球形聚光透镜结构，这种曲面设计不是随意做的弧度，是经过光路计算的，能把正面入射的光线尽可能汇聚到内部的感光芯片上，相比平顶封装的同类型元件，正面受光灵敏度能提升30%左右，同时侧面杂散光的干扰会被环氧封装的侧壁遮挡，减少车间内多光源交叉照射带来的误触发问题。

　　引脚部分采用两根平行的镀锡铜包钢引脚，引脚间距是行业通用的2.54mm标准间距，这个尺寸设计刚好适配通用面包板、PCB标准焊盘孔位，不管是做原型验证打样，还是批量SMT或者手工焊接，都不需要额外调整焊盘尺寸，安装边界上，元件总长度控制在20mm以内，头部透镜直径5mm，引脚直径0.5mm，在PCB上占用的布局空间极小，哪怕是高密度排布的光检阵列，比如多通道纸张到位检测、小型传送带物料计数工位，相邻元件之间只要留1mm的间隙就不会出现光路互相干扰的问题。

　　设计过程中，封装环氧的选材考虑了长期户外使用的耐候性，符合ROHS环保要求，能在-20℃到85℃的工作环境下保持结构稳定，不会出现环氧开裂、引脚锈蚀的问题，在户外小型光控开关、太阳能庭院灯的光感检测回路里，不需要额外做密封防护结构，就能满足长期使用的可靠性要求。很多工程师在做这类光感元件的三维建模时，经常会忽略头部透镜的曲率细节，要么把头部做成纯圆柱结构，要么引脚的位置偏移标准间距，导致导出的PCB装配图出现干涉，这款模型严格按照实际元件的尺寸公差建模，透镜部分的曲面曲率和实物一致，引脚的长度、直径、间距都符合行业通用规范，在做整机装配模拟的时候，可以直接导入装配体，检查元件和周边外壳、遮光罩的配合间隙，比如做带遮光结构的光感外壳时，可以直接用这个模型做干涉检查，避免开模后出现透镜被遮挡、引脚和外壳筋位碰撞的问题。在实际设备应用里，这款光电管的响应速度比普通硫化镉光敏电阻快一个数量级，对于高速运动的物体到位检测，比如小型分拣线的物料计数，转速在300转/分以内的转盘工位定位，都能准确捕捉光强变化，不会出现信号滞后漏检的问题。建模的时候还考虑了不同装配场景的需求，引脚部分做了可编辑的长度参数，如果是做板载直立安装，可以保留默认引脚长度，如果是做折弯后贴板安装，也可以直接调整引脚的折弯角度和长度，匹配不同的安装高度要求。

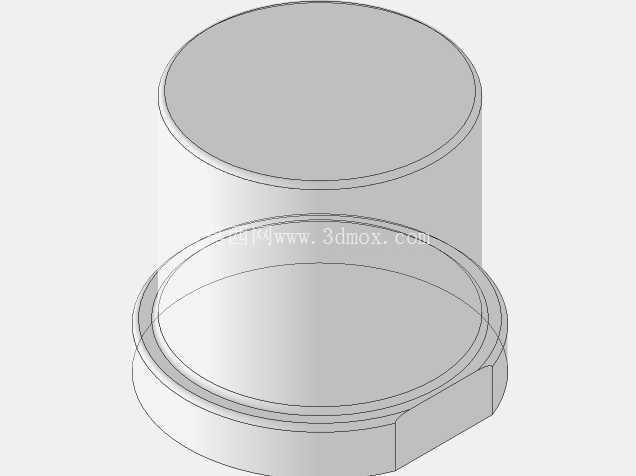

　　另外，头部的环氧封装是透明材质，建模时单独做了曲面分层，在做渲染或者光路模拟的时候，可以给透镜部分赋予透明环氧的材质属性，模拟光线穿过透镜的折射效果，帮助工程师提前评估遮光罩的开孔角度是否合理，会不会出现外部杂散光进入感光面导致误触发的情况。很多新手工程师在选型光感元件的时候，只看灵敏度参数，忽略封装尺寸和安装边界，导致设计的PCB焊盘和元件不匹配，或者外壳开孔位置不对，要么透镜伸不出外壳受光不足，要么开孔太大漏进杂散光，这款模型的尺寸完全对标量产实物，在设计阶段导入装配体，就能提前把这些问题规避掉，减少打样返工的次数。在小型消费电子领域，比如智能小夜灯、屏幕自动亮度调节的光感模块，这款元件的小尺寸封装也非常适配，不需要占用太大的内部空间，建模时的细节还原度足够，做产品内部结构堆叠的时候，可以准确评估元件和主板、电池、外壳之间的安全间隙，避免出现装配后元件被挤压移位的问题。
