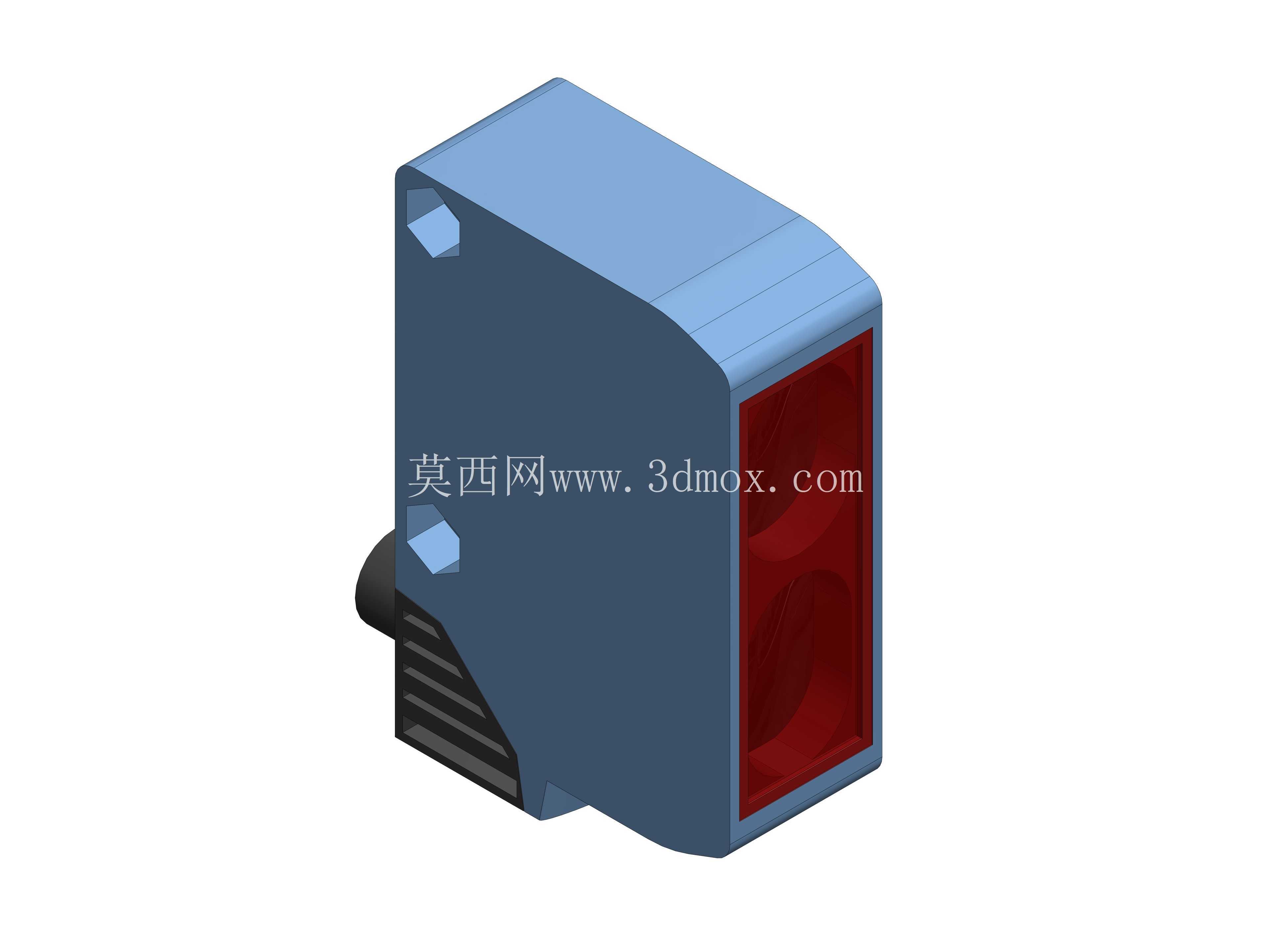

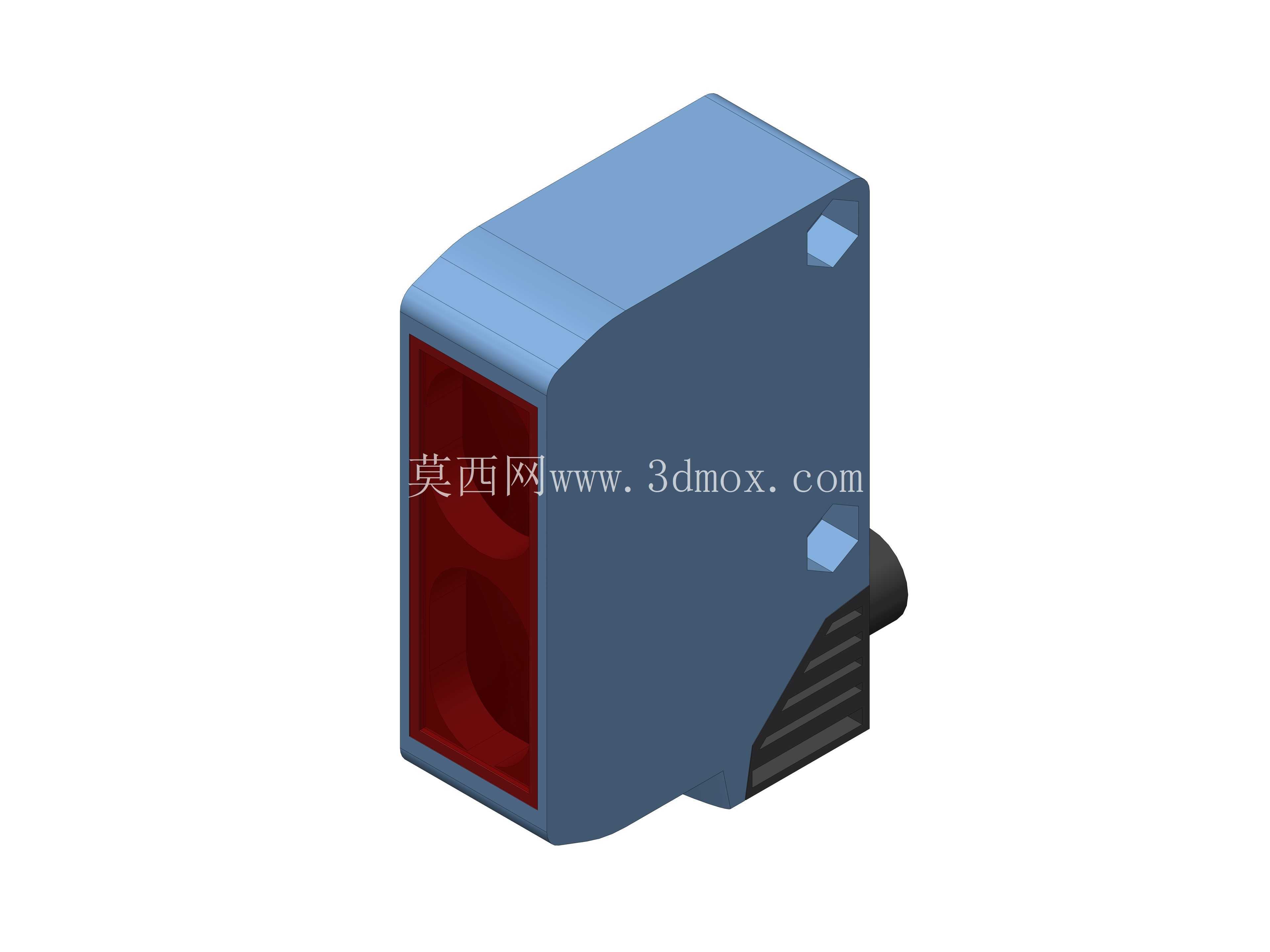

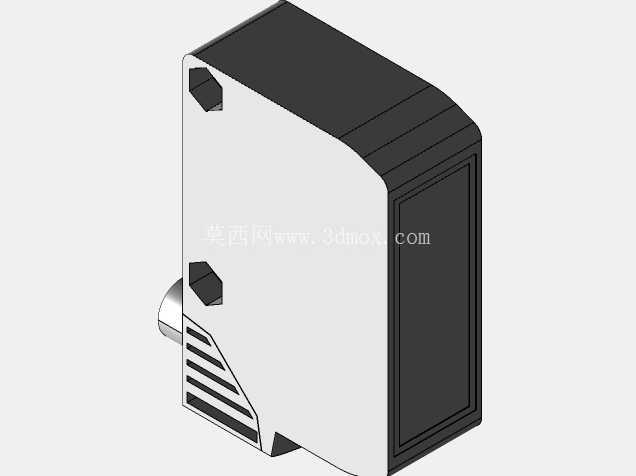

西克WSE250-2D2430光电传感元件结构

　　在自动化产线的物料到位检测、输送线物体计数、设备工位工件有无判断场景中，这类对射式光电传感元件是应用频次极高的检测部件，本次呈现的WSE250系列对射光电结构，完全还原了实物的装配细节与安装边界，能直接用于设备布局阶段的干涉校验、安装支架的配套设计工作。从实际使用场景来看，这类光电元件常部署在包装生产线的包装盒到位检测工位、物流输送线的包裹分拣触发位、机床加工工位的工件装夹确认位置，相较于漫反射式光电，对射式的检测距离更长，抗环境光干扰能力更强，能适应车间内复杂的光照条件，哪怕是有焊接弧光、车间照明频闪的工况下，也能保持稳定的检测输出。

　　从结构设计思路来看，这款传感元件的外壳采用了棱角过渡的方型壳体，主体壳体做了加厚的侧壁设计，能抵御车间内常见的轻微磕碰，比如产线旁工具滑落的撞击、操作人员调整设备时的误碰，都不会轻易造成壳体开裂。前端的光学窗口做了内凹的沉台设计，窗口边缘高出光学镜片0.8mm左右，能避免安装过程中镜片直接接触安装面造成刮花，同时日常使用中飘落的灰尘、切削液飞溅也不会直接附着在镜片中心区域，减少日常维护的擦拭频次。侧面预留的两个内六角安装孔位，孔位周边做了局部加厚的凸台结构，安装时锁紧螺丝的压力不会直接作用在薄壳区域，避免长期使用后壳体出现应力开裂。

　　尾部的出线位置做了阶梯式的防水胶圈卡位，配套的线缆护套卡入后能达到IP65级别的防护能力，适配有切削液飞溅、轻度粉尘的加工车间环境。从安装边界尺寸来看，这款传感器的主体宽度为25mm，整体高度为47mm，纵深方向从安装面到前端窗口的距离为15mm，安装孔的中心距为20mm，两个安装孔的孔径适配M4的内六角螺丝，安装时预留的操作空间需要在传感器侧面留出至少8mm的扳手操作空间，避免螺丝锁紧时没有操作空间。尾部出线的弯折半径需要大于15mm，布线时不能过度弯折线缆根部，否则长期往复运动的工况下会造成线缆内部线芯断裂。

　　光学窗口的对射校准偏差允许范围在±5°以内，安装时只要发射端和接收端的窗口中心偏差不超过这个范围，就能保证检测信号的稳定，不需要做过于精密的位置微调，能降低现场安装的调试难度。在做设备三维布局时，这个模型可以直接导入装配体，提前校验传感器和周边工件、夹具、输送线结构的干涉情况，比如安装支架的折弯角度是否会遮挡光学窗口，传感器伸出安装板的长度是否会和移动的工件发生碰撞，提前在设计阶段规避这些问题，减少现场安装时的改造成本。壳体侧面的凹槽结构是状态指示灯的导光位置，安装时要注意不要被安装支架遮挡这个区域，方便现场调试时直接观察传感器的工作状态，不需要额外接指示灯就能判断元件是否正常工作。这款传感元件的输出端兼容NPN和PNP两种输出模式，结构上没有额外的突出调节部件，整体外壳光滑无突出棱角，在有粉尘的工况下不容易积灰，清理时直接用干布擦拭外壳即可，不会有清洁死角。在做配套安装支架设计时，可以直接贴合传感器的背面安装面，不需要做额外的避空结构，安装面的平面度要求不高，哪怕是普通折弯的钣金支架，也能保证传感器安装稳固，不会出现晃动偏移的情况。
