公制输送机用滚珠传动轴承结构

　　这类滚珠传动轴承常被布置在各类输送线的台面板间隙中，作为物料平移、转向、滑移过程中的滚动支撑单元，在电商仓储分拣线、板材加工进料台、包装线过渡段、工装板循环输送系统中都能见到它的应用。不同于深沟球轴承这类做整圈旋转运动的轴承件，这类滚珠轴承的核心作用是让承载面上方的物料可以在平面范围内任意方向滑动，依靠内部突出的钢球与物料底面接触，把滑动摩擦转化为滚动摩擦，大幅降低物料推移时的阻力，避免硬质物料底面与金属台面直接刮擦产生划痕，也能减少输送过程中推送机构的负载。

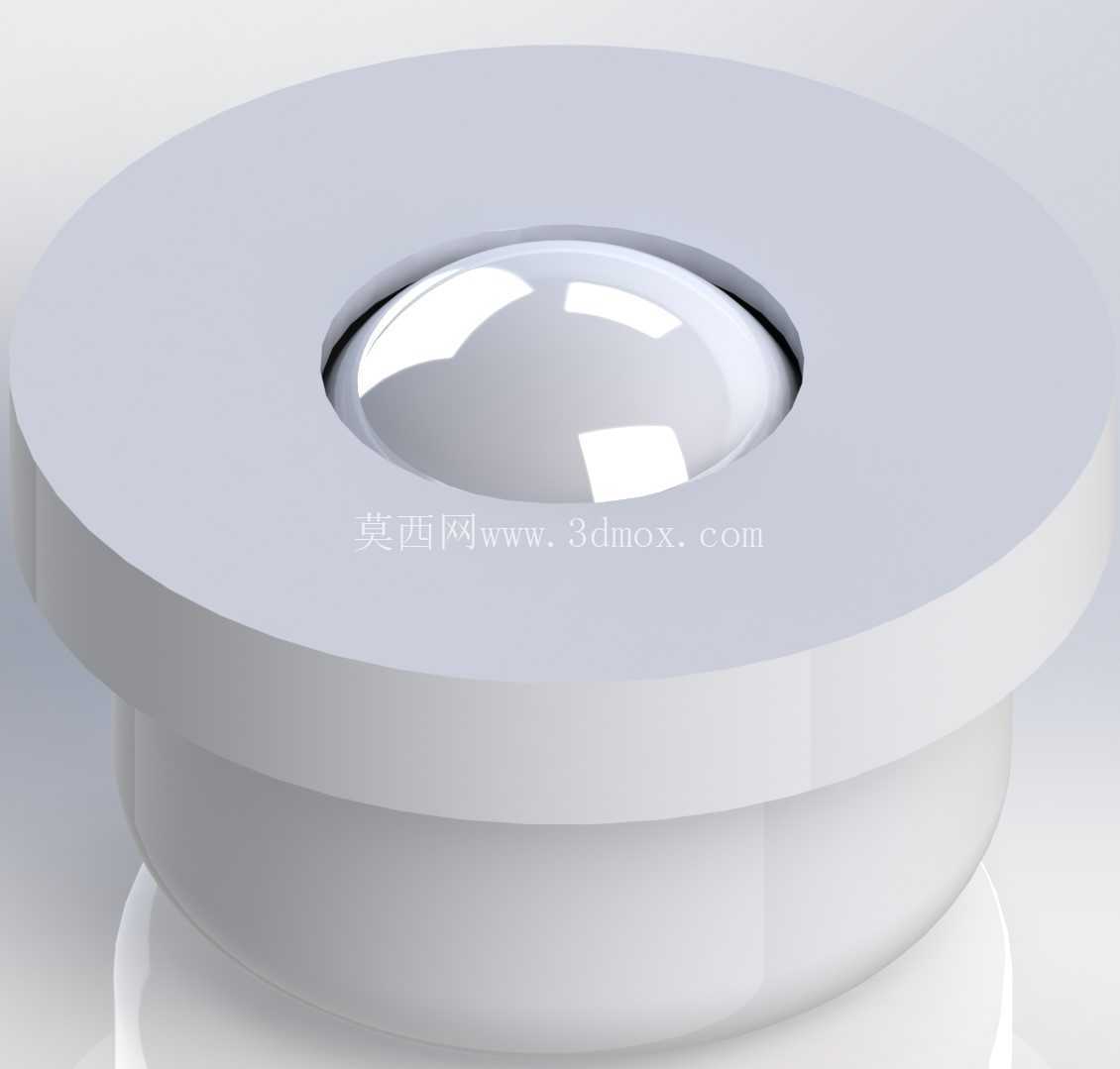

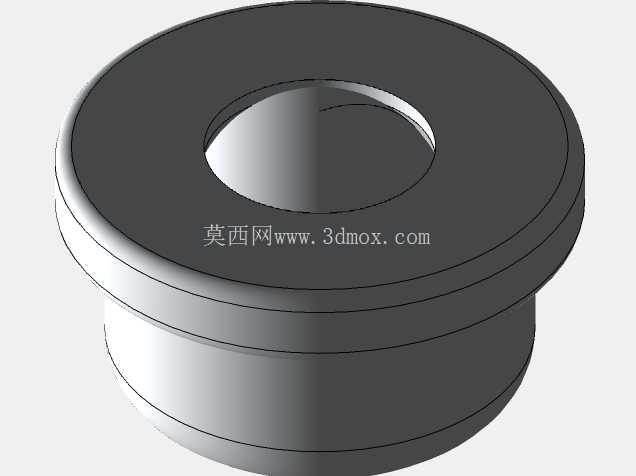

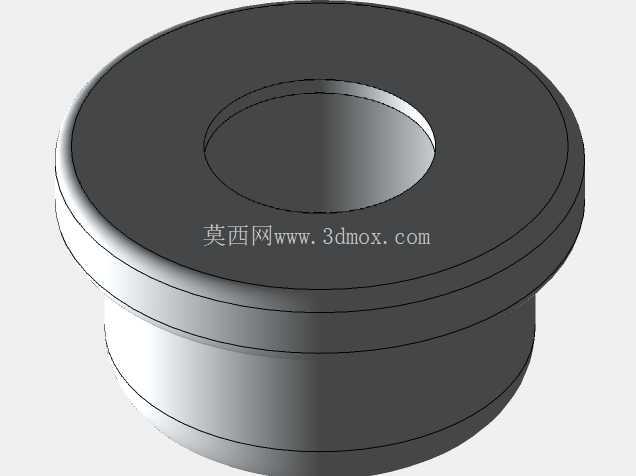

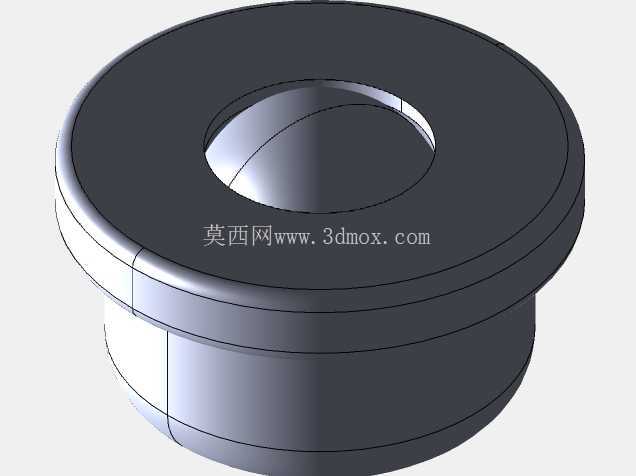

　　从结构设计逻辑来看，这类轴承采用分体式壳体结构，上部为带安装沉台的法兰盘，下部为容纳钢球的球窝座，法兰盘上预留的安装孔可以直接通过螺栓固定在输送台的安装面板上，沉台结构能够保证安装后法兰顶面与输送台面保持齐平，不会出现凸起剐蹭物料底面的问题。内部球窝的曲率经过匹配设计，既能够保证钢球有足够的突出量接触物料，又能限制钢球的脱出位移，球窝内部预留有储脂空间，可以填充润滑脂降低钢球转动时的摩擦阻力，同时阻挡输送环境中的粉尘、碎屑进入球窝内部卡滞钢球。

　　选型应用时需要重点关注几个安装边界参数：首先是法兰盘的外径，这个尺寸决定了台面上安装孔的开孔大小，安装时需要保证开孔与法兰外圈的间隙控制在0.1-0.2mm之间，既方便安装对位，又不会因为间隙过大导致物料经过时出现卡边问题；其次是法兰盘的厚度，这个尺寸需要与输送台面板的厚度匹配，保证安装后顶面齐平；再者是下部球窝座的外径与总高度，这两个参数决定了台面下方需要预留的安装空间，避免下方的输送机架、传动部件与轴承座产生干涉；最后是钢球的突出高度，这个参数直接关系到轴承的承载接触状态，突出量过小会导致物料底面与法兰顶面直接接触，失去滚动减阻的作用，突出量过大则会导致钢球与球窝的接触应力过大，重载工况下容易出现钢球卡滞或者球窝变形的问题。

　　在实际工况适配中，这类轴承的承载能力与钢球直径、壳体材质直接相关，常规轻型输送场景下采用工程塑料壳体搭配碳钢钢球即可满足使用需求，在重载板材输送、金属工件转运的场景下，则需要选用钢制壳体搭配硬化轴承钢球的版本，同时要根据单点位承载的重量核算布置间距，避免单个轴承负载过大出现过早损坏。安装过程中需要保证所有轴承的安装高度一致，同一输送段内的轴承顶面高度差需要控制在0.05mm以内，防止物料输送过程中出现颠簸、卡滞的问题，对于有腐蚀环境的应用场景，比如食品加工输送线、化工物料输送段，还可以选用不锈钢材质的版本，配合密封结构避免腐蚀介质进入轴承内部。

　　这类轴承的结构设计没有冗余的复杂部件，整体零件数量少，加工工艺性好，壳体可以通过车削或者冷镦工艺批量加工，钢球采用标准通用轴承钢球，不需要定制特殊规格的滚动体，后期维护时只需要定期补充润滑脂，出现钢球磨损时也可以快速更换，维护成本极低。在输送线布局设计时，这类万向滚珠单元可以根据物料的尺寸、转向需求灵活布置，在需要做90度转向的输送段，可以密集布置成滚珠台阵列，让物料可以依靠侧边的导向机构或者人工推送实现平稳转向，不需要额外设置顶升转台这类复杂机构，能够大幅简化输送线的结构，降低设备整体制造成本。
