38mm外径6mm轴增量式光学旋转编码器结构

　　做自动化设备的结构设计时，旋转位置反馈部件的选型和安装适配一直是容易踩坑的环节，这款外径38毫米、轴径6毫米的增量式光学旋转编码器，刚好覆盖了多数中小型传动机构的反馈需求，在数控转台、小型伺服传动辊、包装机送料辊、3D打印设备送料轴、小型机械手关节旋转端这类场景里适配度很高。从实际使用场景来看，这类编码器不需要记录绝对位置，靠输出脉冲计数实现转速测算、旋转角度增量反馈，相比磁电式编码器，光学方案在洁净的工业车间环境里精度表现更稳定，不会受周边弱磁场干扰，适合对转速控制精度有要求但不需要断电位置记忆的传动环节。

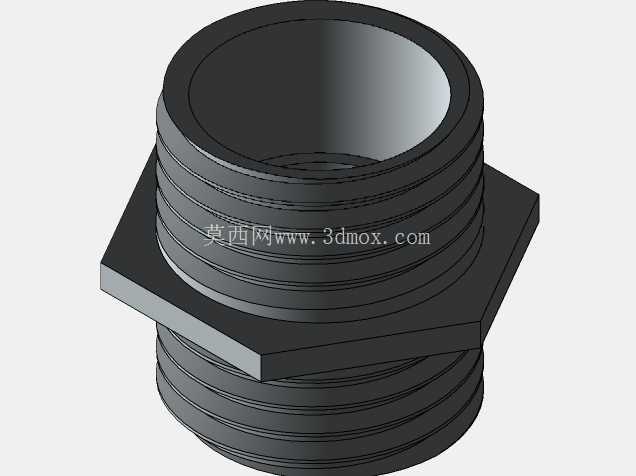

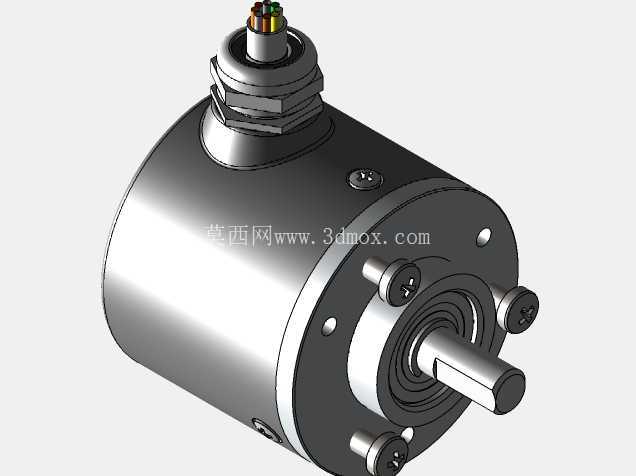

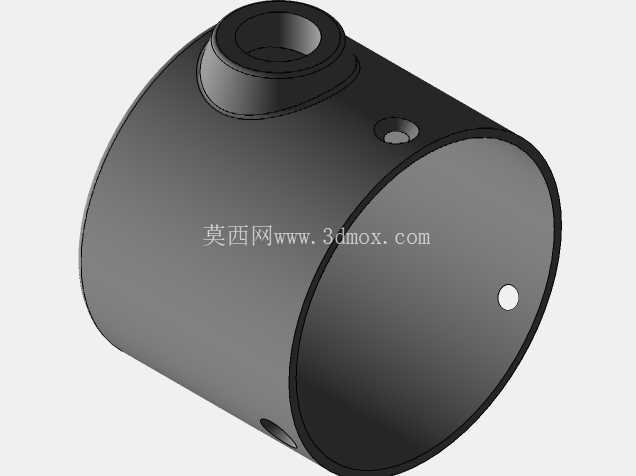

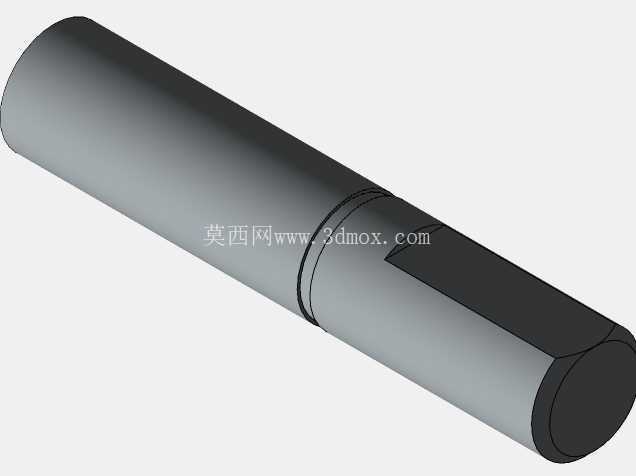

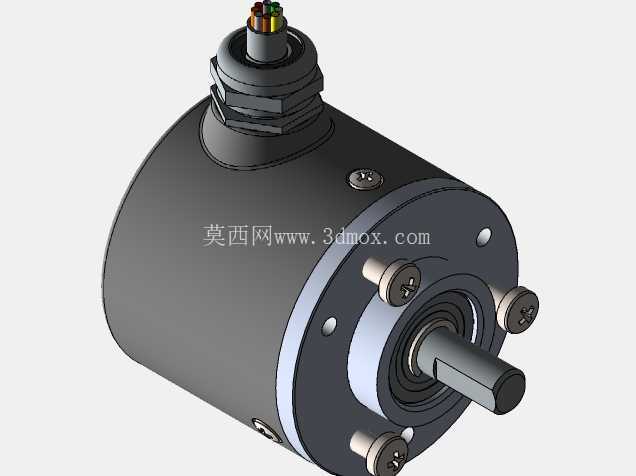

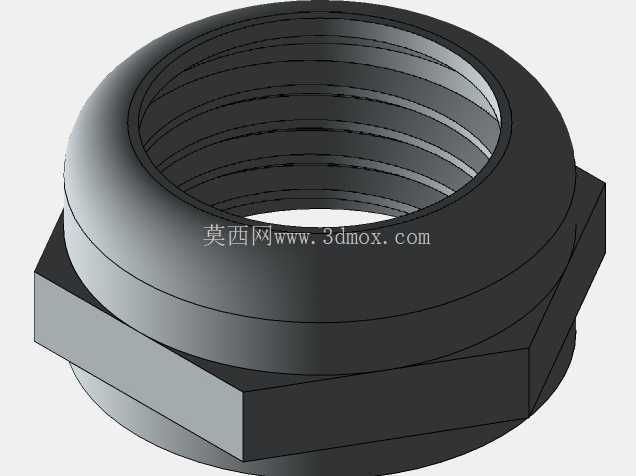

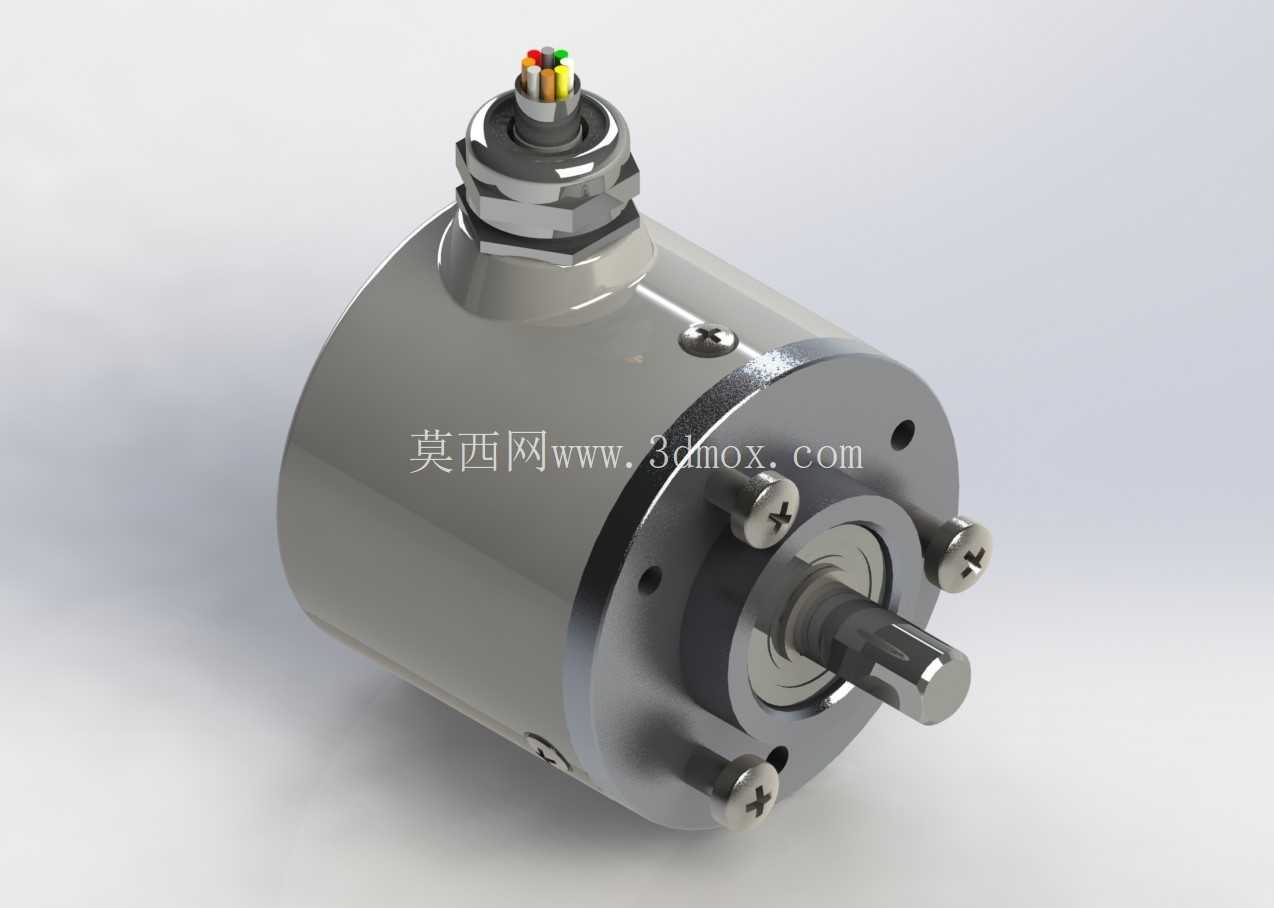

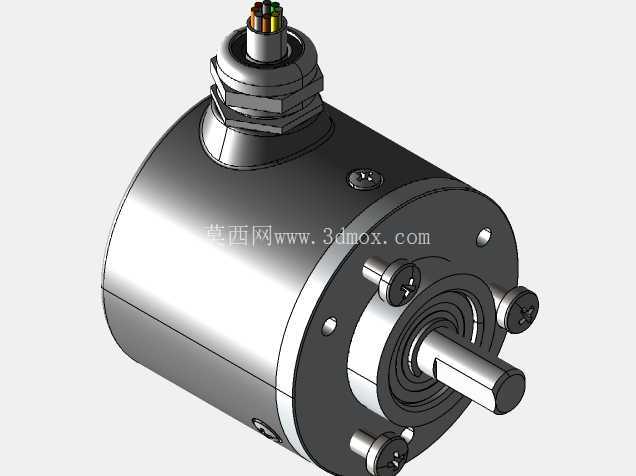

　　从结构设计思路来看，这款编码器采用圆柱形主体外壳，38毫米的外径刚好适配市面上多数标准安装支架的固定孔位，外壳侧面预留的安装螺丝孔位，支持侧面顶丝固定和端面法兰固定两种安装方式，能适配不同安装空间的设备布局。6毫米的输出轴是通用的传动连接尺寸，不管是用联轴器连接传动辊轴端，还是直接套同步轮带动小负载传动，都能找到现成的标准连接件，不需要额外定制轴套，能减少设计阶段的非标件加工量。出线端采用尾部轴向出线的结构，线缆从编码器尾部中心位置引出，不会和周边旋转部件产生干涉，出线位置的防水锁紧接头能固定线缆，避免设备运行时线缆拉扯损坏内部光学码盘。

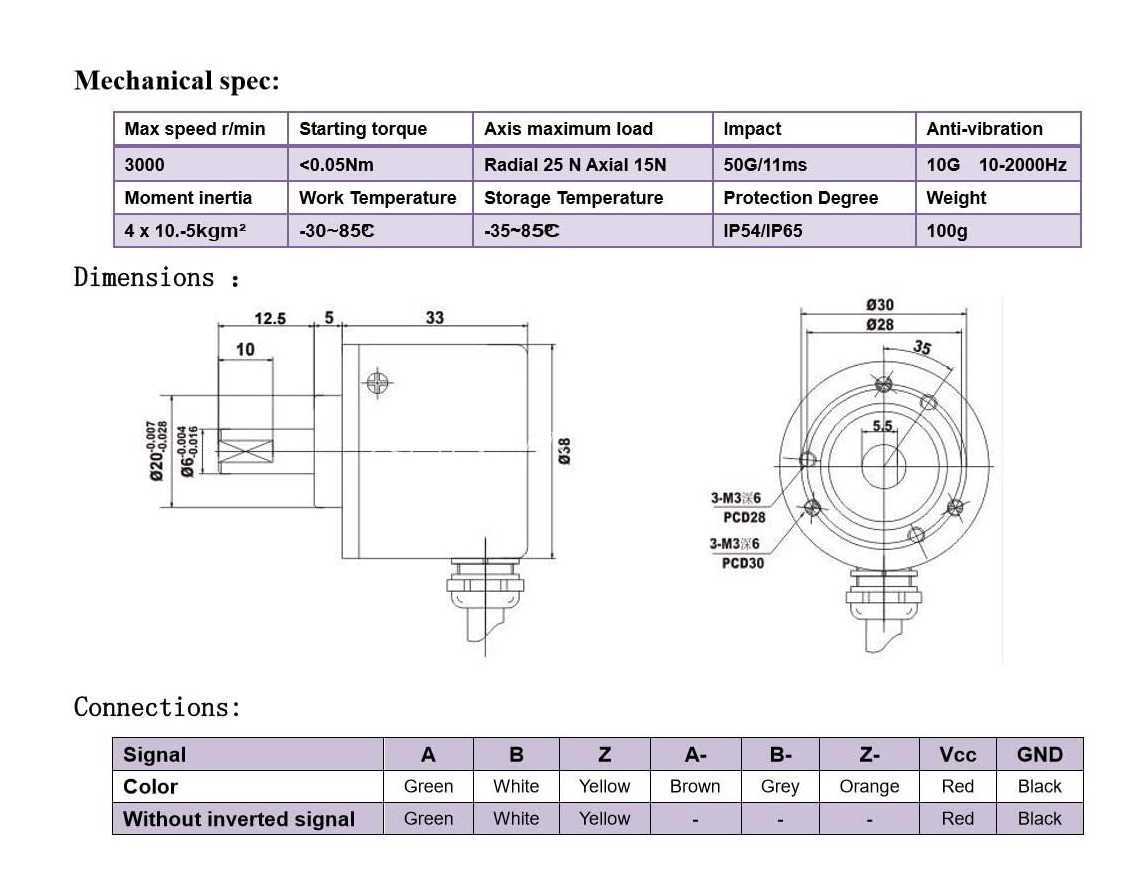

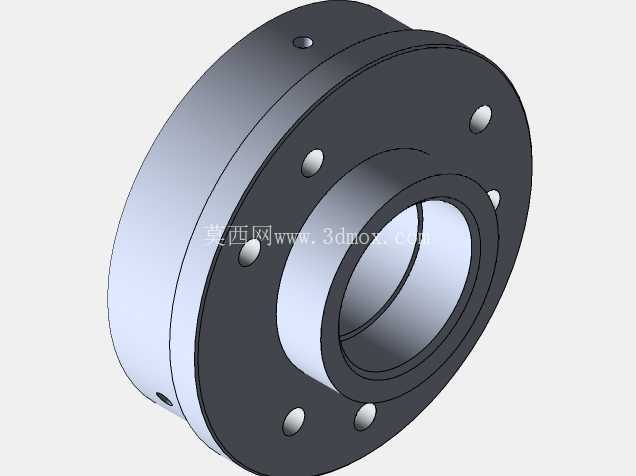

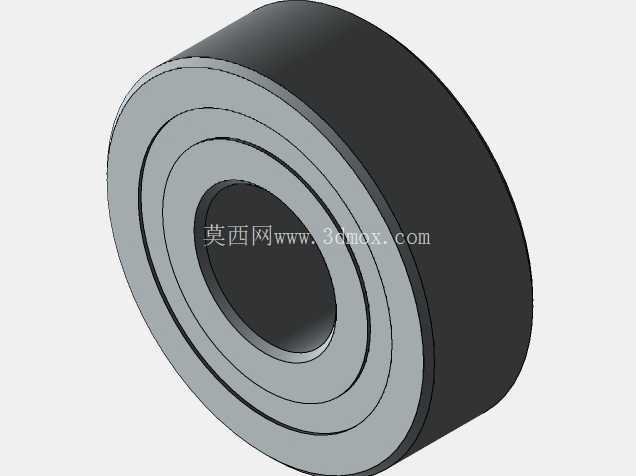

　　实际选型时要注意安装边界，这款编码器主体长度不含轴段的部分约40毫米，轴伸长度约10毫米，安装时要预留足够的轴向空间，尤其是搭配联轴器使用时，要计算好联轴器的压缩量，避免轴端顶死编码器内部轴承，长期运行造成轴承磨损、码盘偏心。编码器端面上的三个固定安装柱呈120度均匀分布，安装孔中心距为30毫米，设计安装法兰时可以直接按这个尺寸开孔，不需要额外测绘。内部的光学码盘采用玻璃基底材质，抗形变能力比塑料码盘更好，长期运行在转速不超过6000转/分钟的工况下，码盘不会因为离心力产生形变，能保证脉冲输出的稳定性。

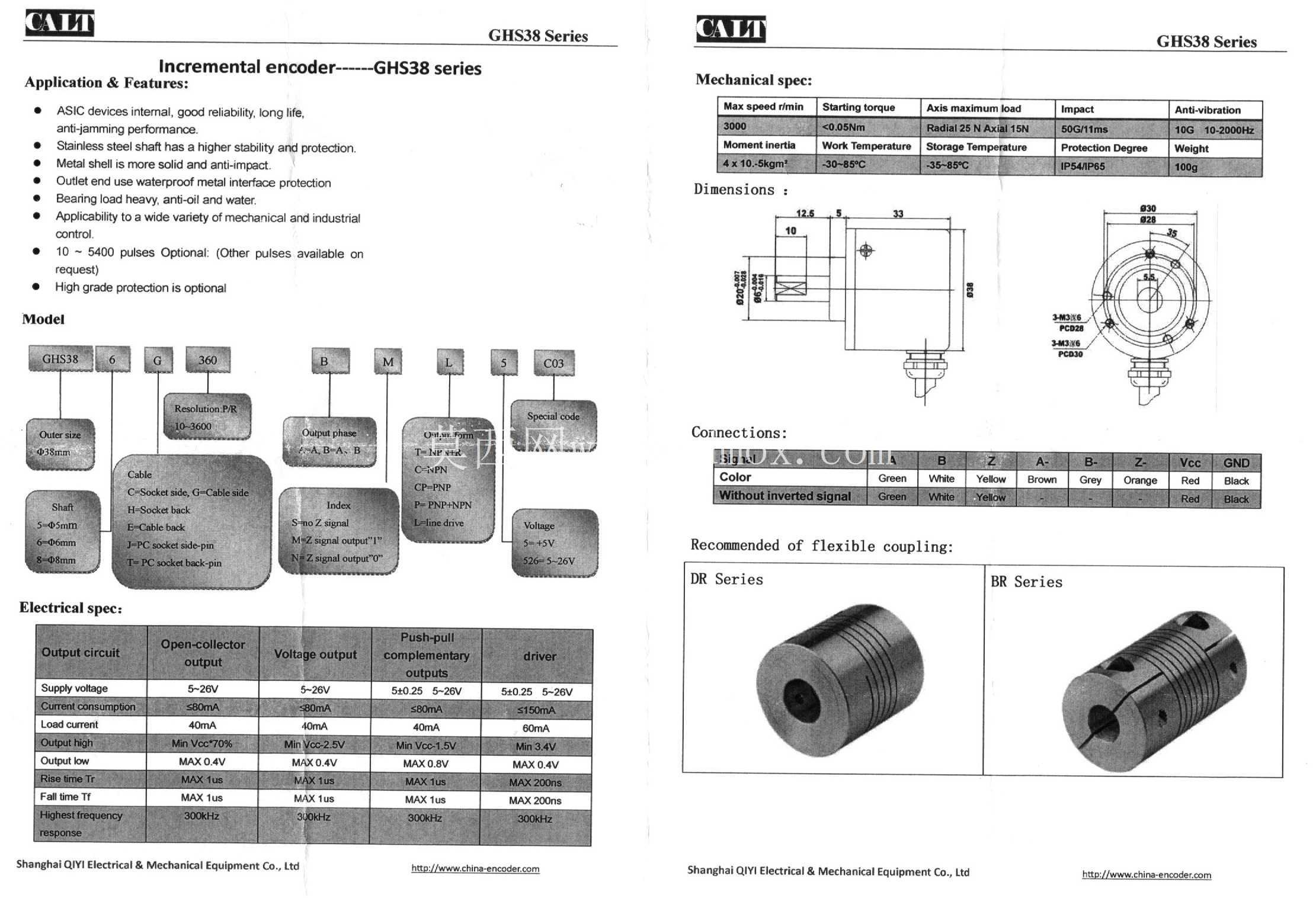

　　这类增量式编码器的输出信号为ABZ三相，A、B两相相位差90度，能通过相位差判断旋转方向，Z相为每转一圈输出一个零位脉冲，方便设备回零操作，在做送料长度控制、转台分度控制时，可以通过Z相脉冲消除累计误差。设计配套结构时要注意，编码器属于精密光学部件，安装时要避免敲击轴端，防止内部码盘碎裂，同时要尽量远离切削液、粉尘较多的工位，如果必须在这类环境使用，要额外设计防尘罩结构，避免粉尘进入编码器内部遮挡码盘刻线，造成信号丢失。从结构建模的角度来看，这款编码器的所有安装尺寸都符合行业通用标准，建模时可以直接调用到设备装配体里，不需要反复调整安装位，能大幅缩短传动反馈部分的设计周期，尤其是在做小型自动化设备的传动布局时，这个尺寸的编码器不会占用过多安装空间，重量也较轻，不会给传动端带来额外的负载负担。
